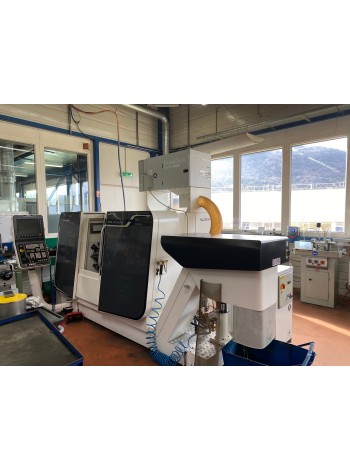

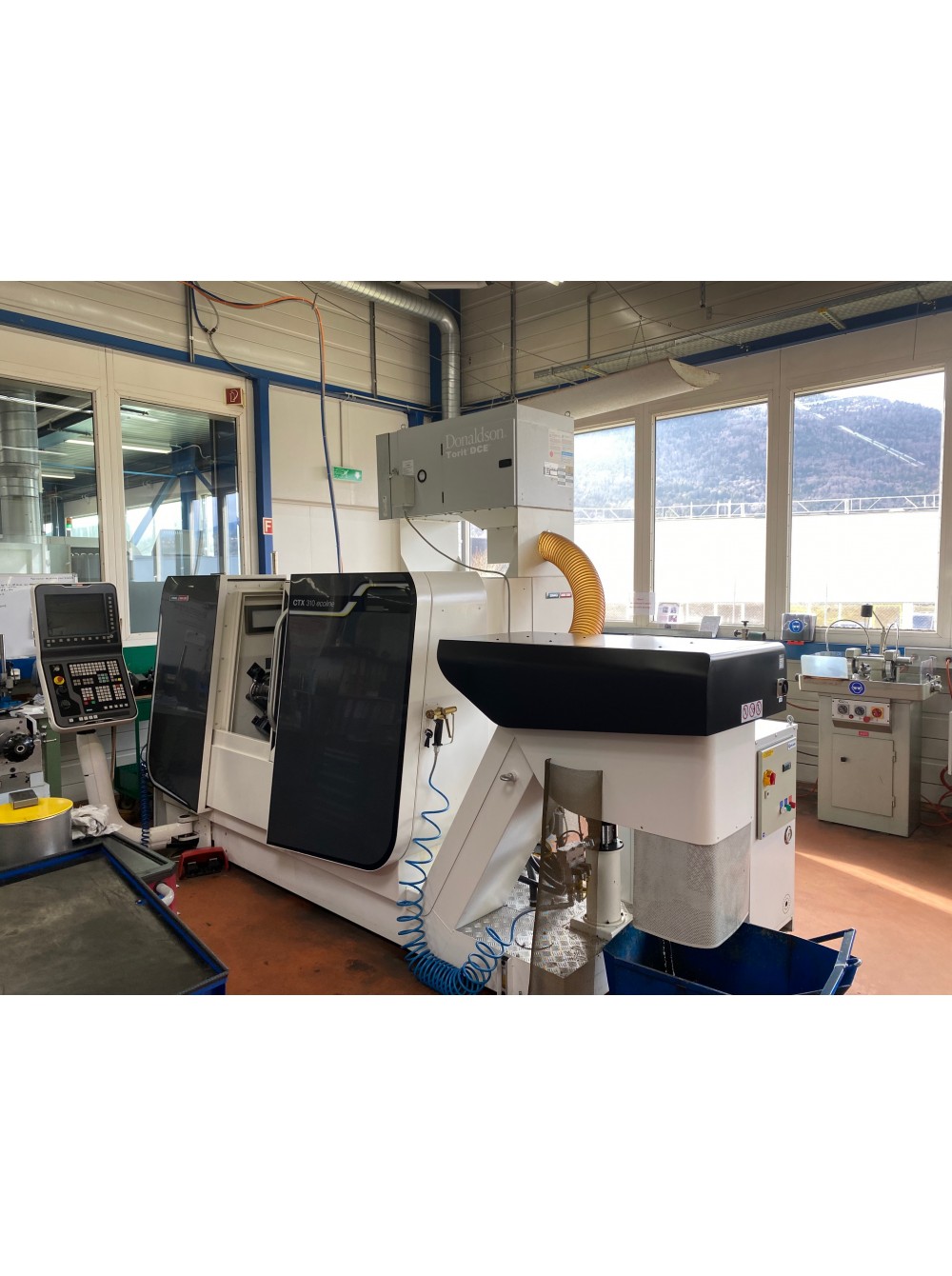

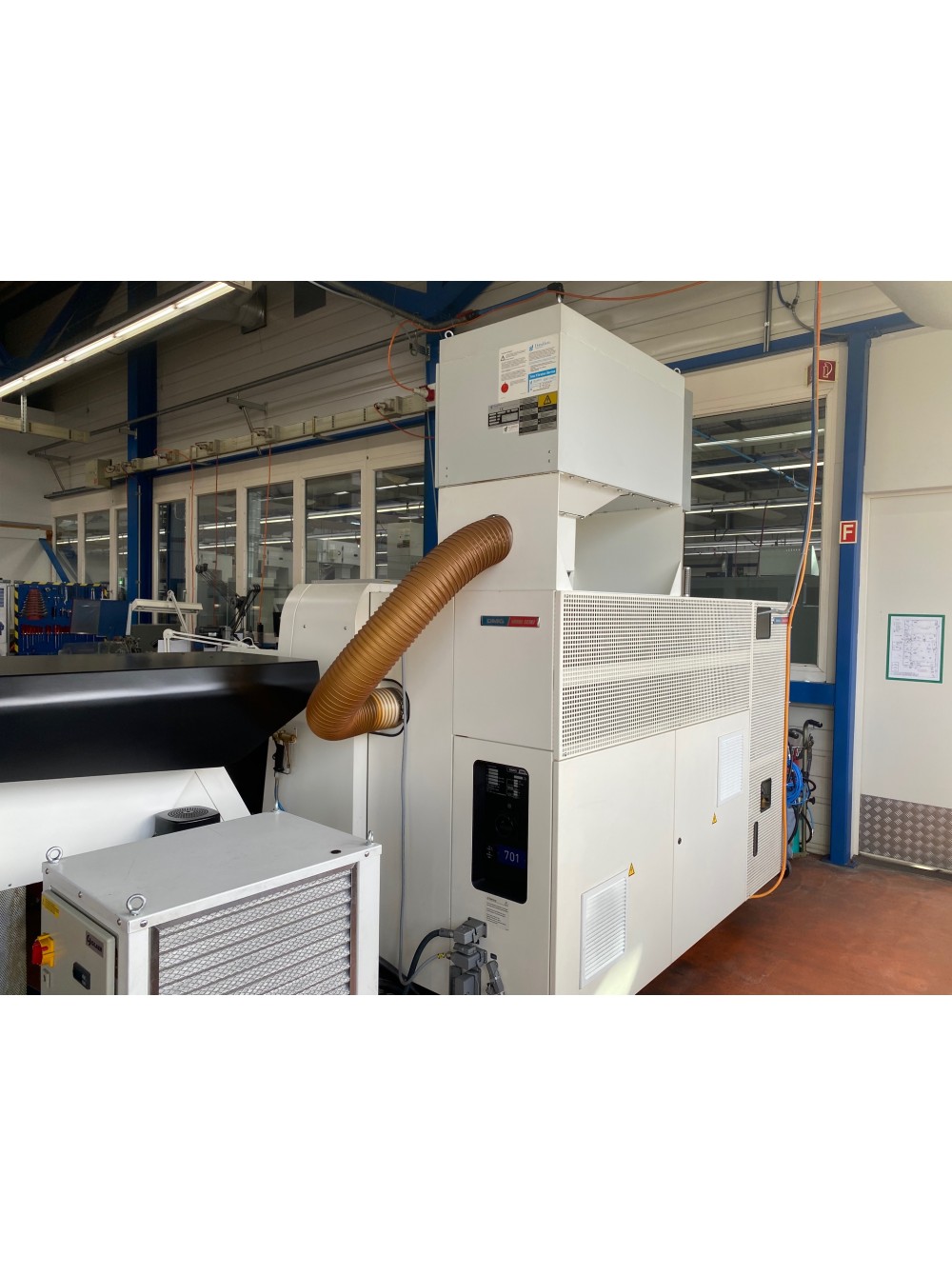

CTX 310 Ecoline 22.09.20
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.
DMG MORI-SEIKI
Тип CTX 310 Ecoline
Револьвер VDI 30 с 12 позиций, с осью С (приводной инструмент)
Siemens 840D Slim Line
2013 год
7000 час в сети
CTX 310 ecoline V3 Новый дизайн
над станиной 330 мм
Поворот над X-салазками 260 мм
Макс.диаметр поворота Ø 200 мм
Диаметр патрона Ø 210 мм
Ход по оси X 182,5 мм
Ход по оси Z 455 мм
Корма привод
Быстрая подача по осям X и Z 30 м / мин
Управление Siemens Sinumerik 840D Slim Line
Ось C с системой управления Siemens
Скорость 0-100 мин-1
Крутящий момент 112 Нм
Точность <0,04 °
Шпиндель
Приставка шпинделя 140 х5 мм
Внутренний диаметр переднего подшипника 100 мм
Диаметр отверстия шпинделя 74,3 мм
Максимальный диаметр стержня 51 мм
Главный привод с управлением Сименс
Мощность привода (ПВ 40% / 100%) 16,5 / 11 кВт
Крутящий момент (ПВ 40% / 100%) 166,5 / 112 Нм
Макс.скорость 5000 мин-1

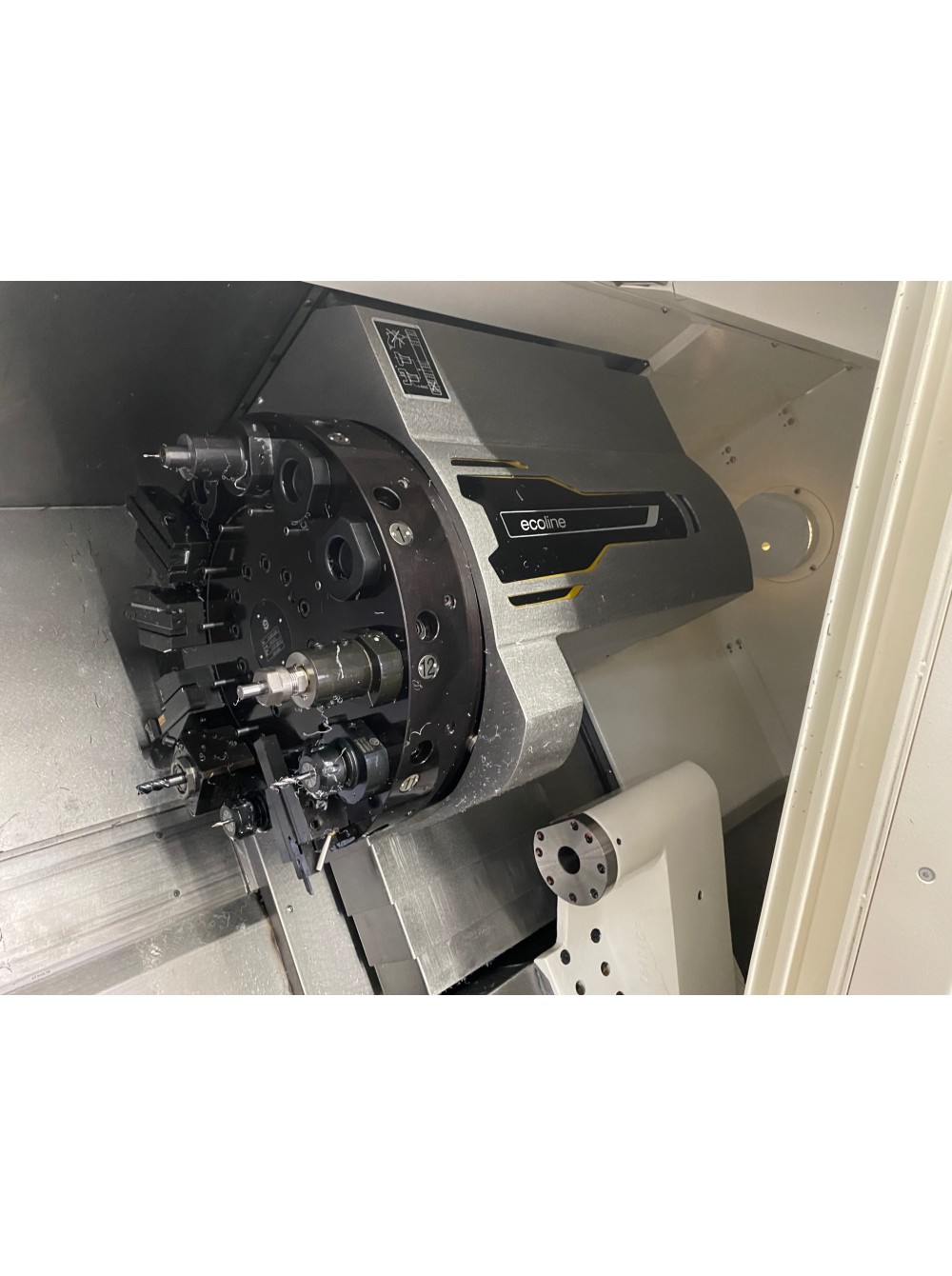

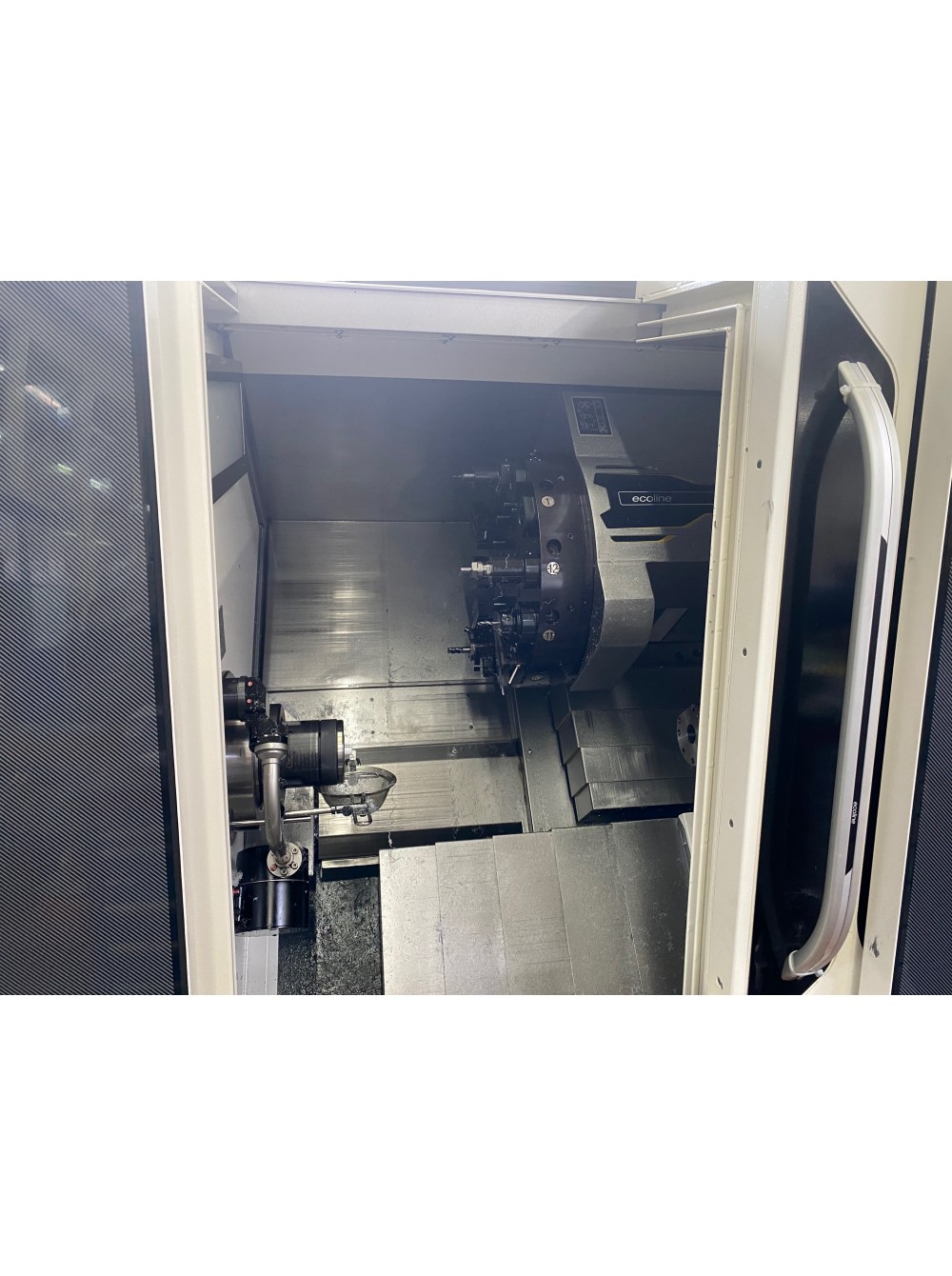

Инструментальная револьверная головка
Количество инструментальных станций 12
Крепление для инструмента DIN69880 (VDI 3425)
Диаметр инструмента 30 мм
Смена (с замком) 0,95 сек.
Смена (без замка) 0,4 сек.
Инструментальная револьверная головка с системой управления Siemens
Количество приводных инструментов 12
Мощность привода (ПВ 40%) при 4000 мин-1 8,4 кВт
Крутящий момент (40%) 20 Нм
Макс.скорость 4'500 мин-1

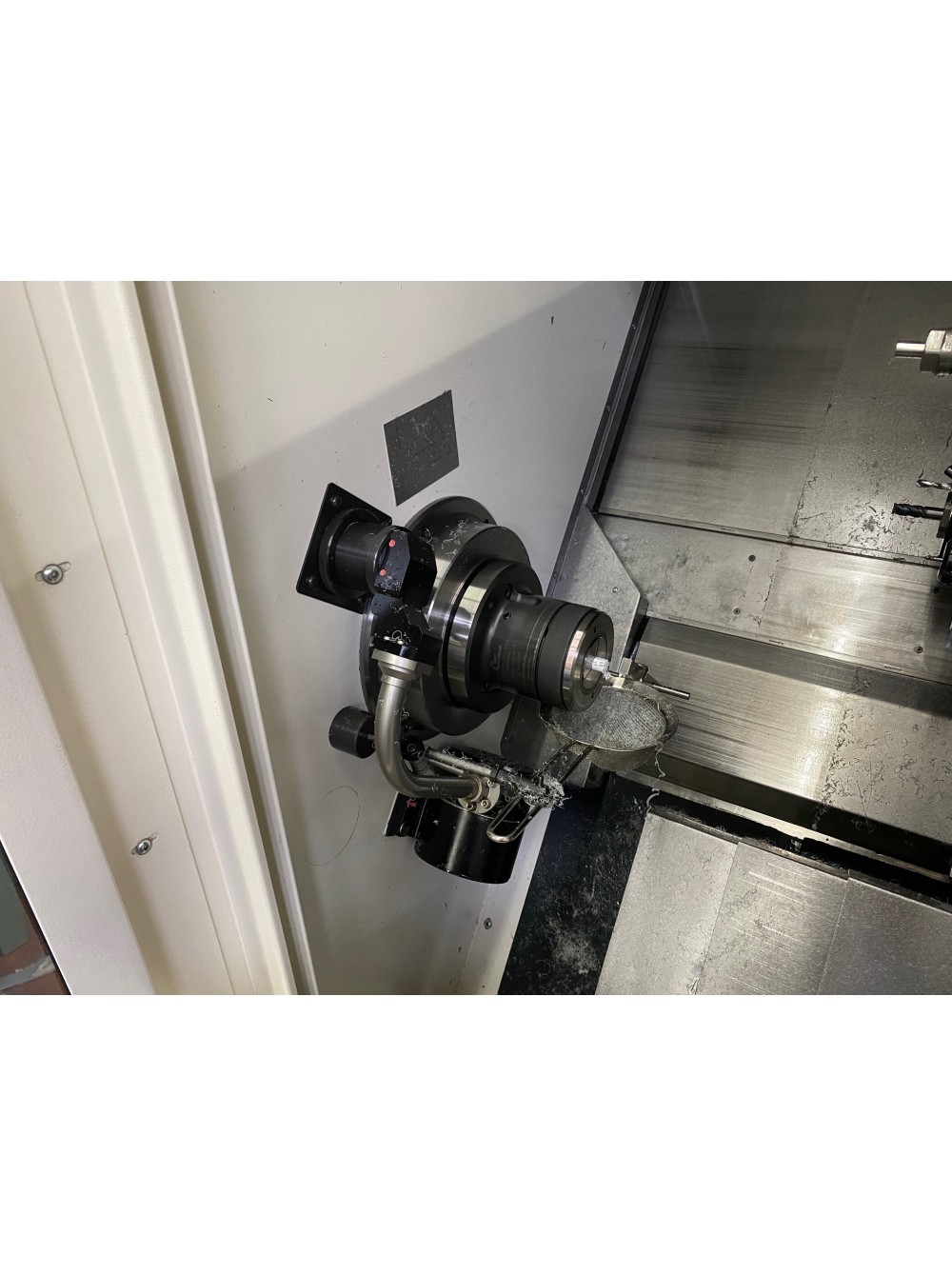

Задняя бабка
Ход, автомат 396 мм

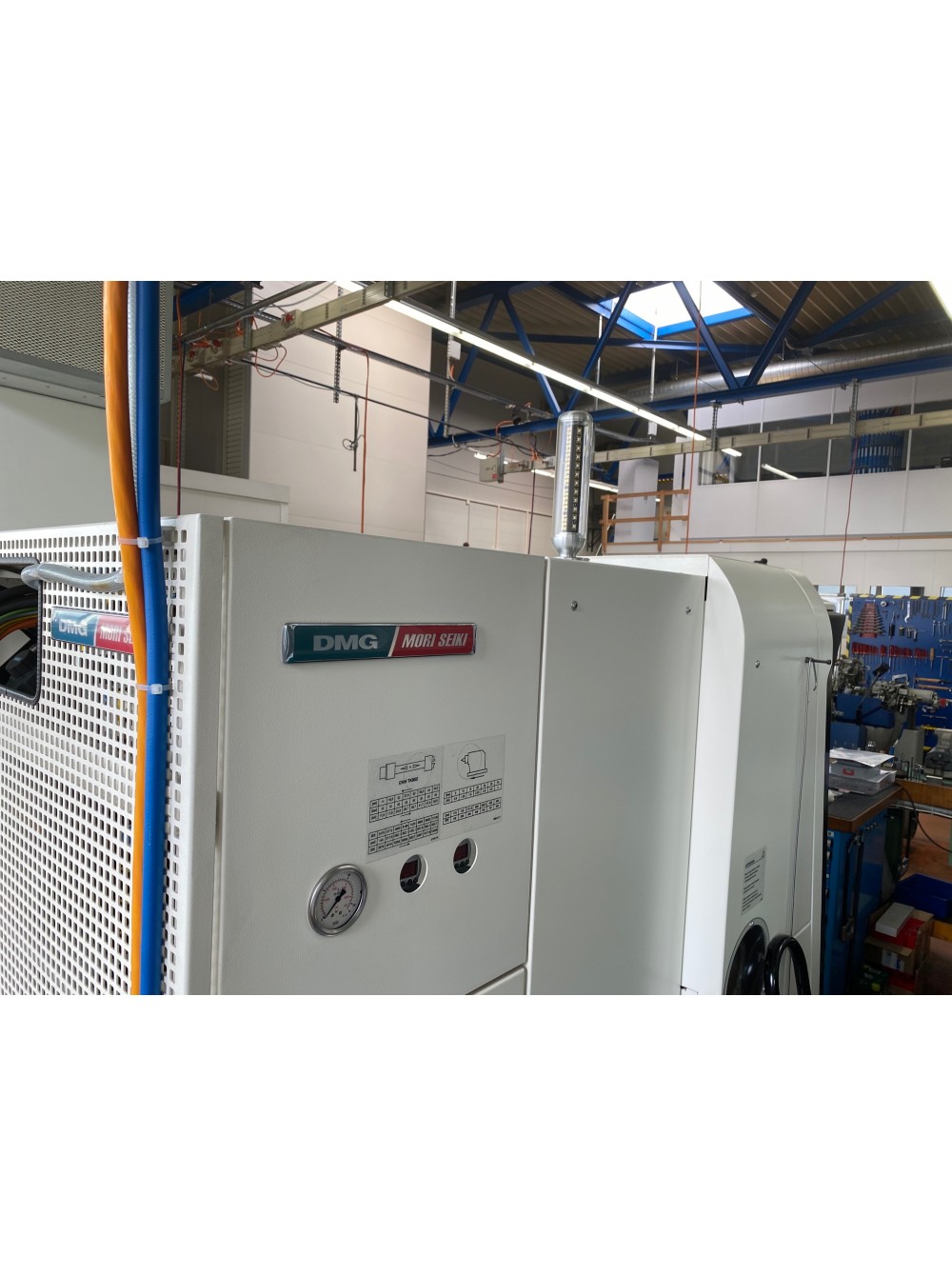

Гидравлический блок
Емкость бака 50 л
Максимальное давление 50 бар

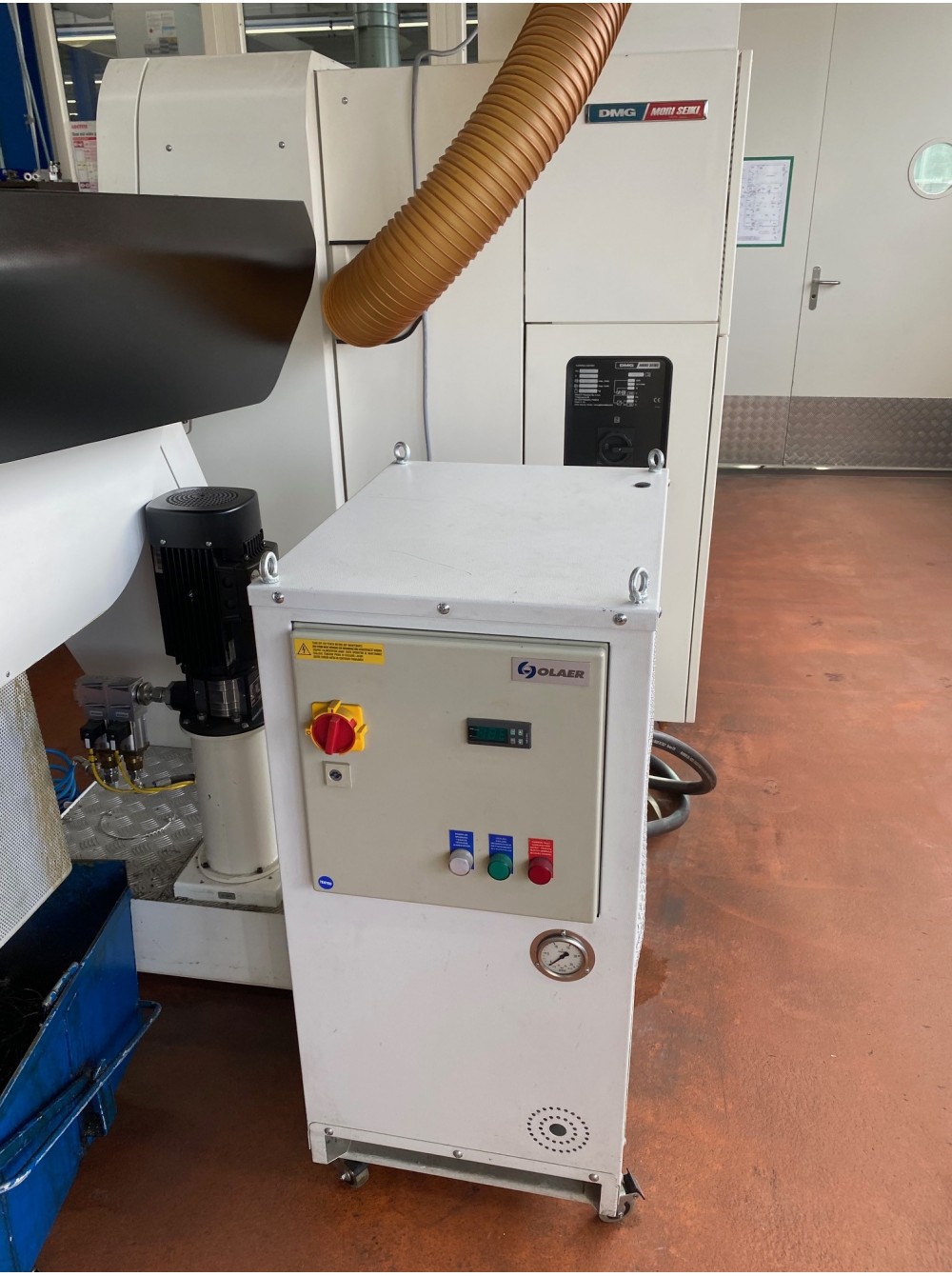

Система охлаждающей жидкости
Емкость бака 175 л
Емкость с конвейером 200 л
Мощность насоса 0,85 кВт
Производительность насоса при 5 бар 30 л / мин

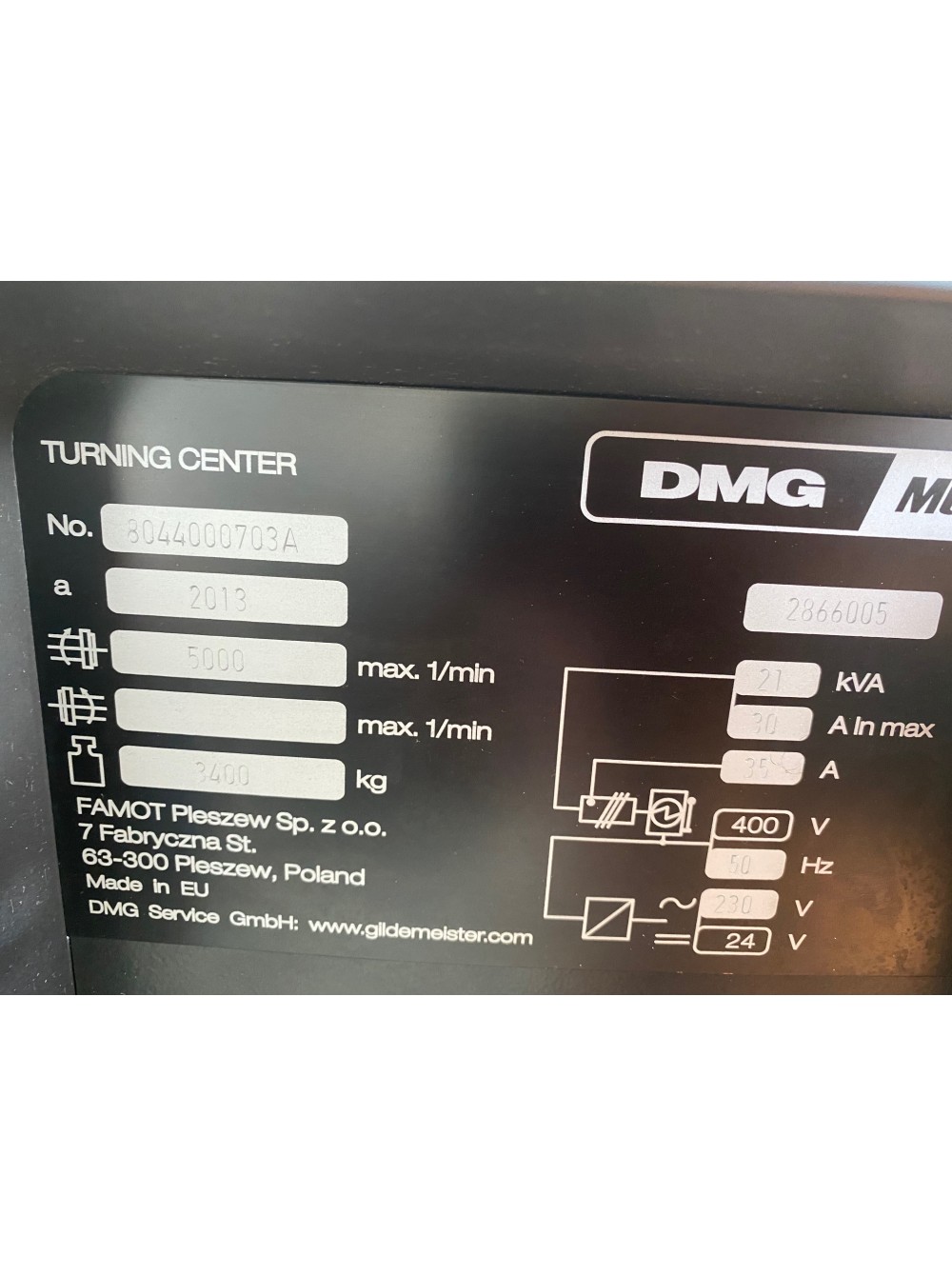

Электроснабжение
Максимальная мощность 21 кВА
Ток 400 В
Частота 50-60 Гц г
Предохранители 33 А
Пневматический
Заглушка сжатого воздуха 6 бар
Условия окружающей среды
Комнатная температура от +15 до + 35 ° C
Максимальная влажность окружающей среды 75%
Различные аксессуары:

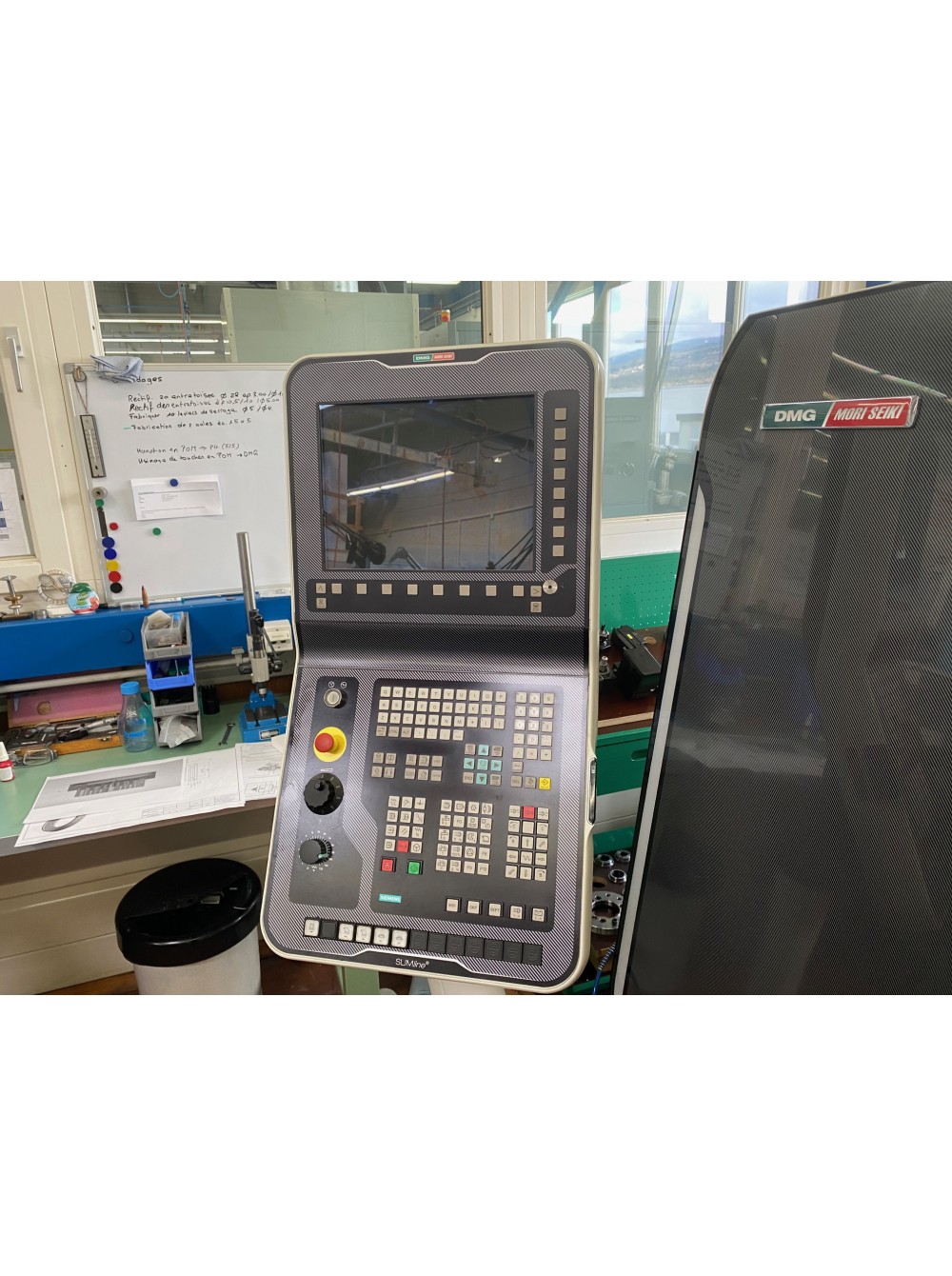

Цифровое управление Siemens Sinumerik 840D Slim Line, с Shop Turn
Револьвер с 12 позициями (сервопривод), VDI 30, SAUTER, DIN5480
Полое зажимное устройство, макс. Пруток на проход 51 мм, Autogrip TK-852K
Подвижная задняя бабка за счет гидравлического перемещения
Включенные опции:
Пакет предварительной настройки с прибором для измерения инструмента Marposs
Транспортер для стружки с петлевыми планками (вместо бака для стружки)
Сигнальное освещение 4 цвета
Пистолет стиральный, 5 бар
Насос охлаждающей жидкости, 12 бар
Гидравлический 3-кулачковый патрон, Ø 210 мм, Ø отверстия 52 мм, Autogrip 3H08-Z140
С набором жестких захватов и набором адаптеров
Подготовлен для сепаратора масляного тумана

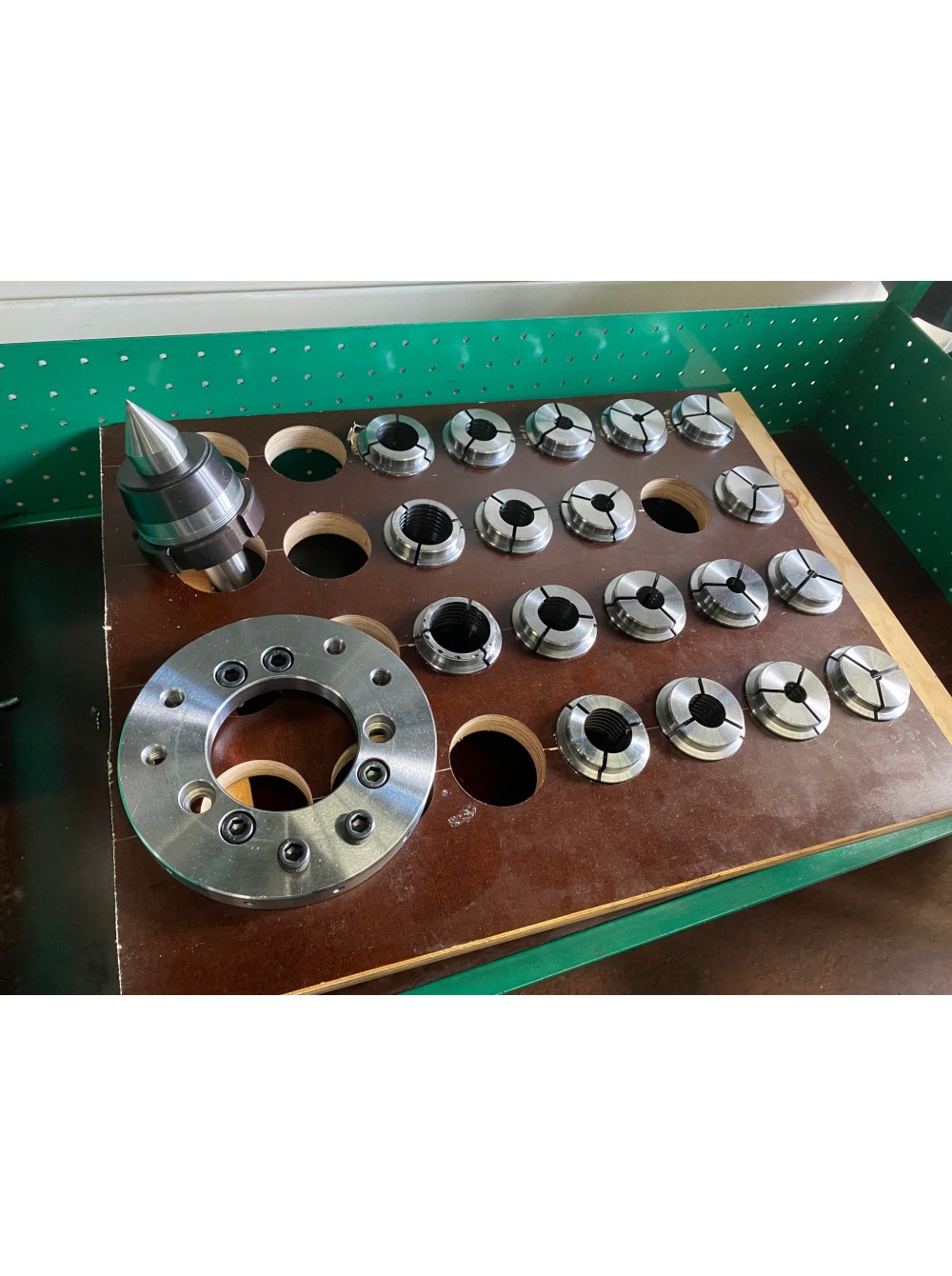

Цанговый патрон KSZ-MB-40 Z, SMW-Autoblok, max 6000 мин-1, для цанг Schaublin F-48

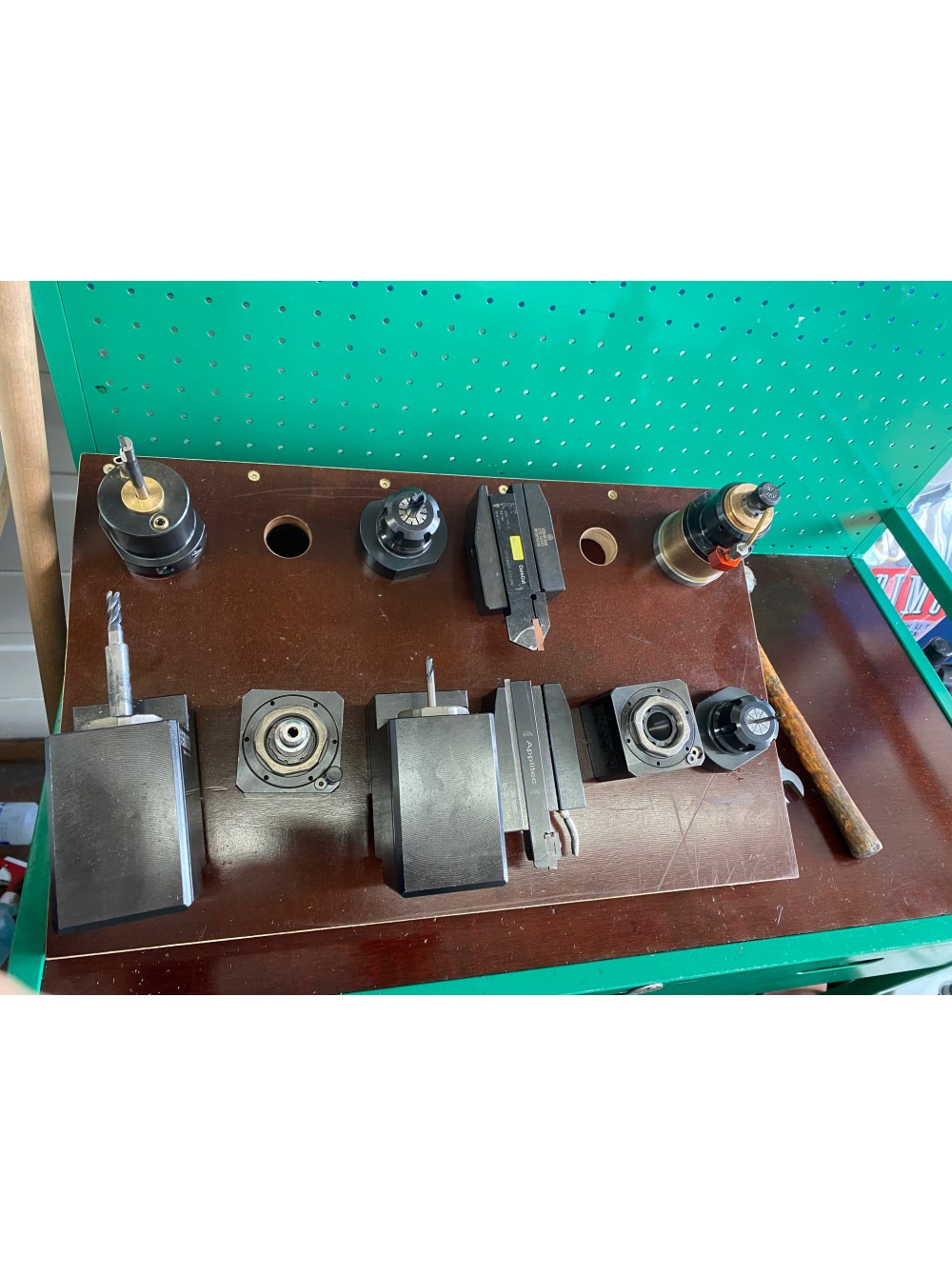

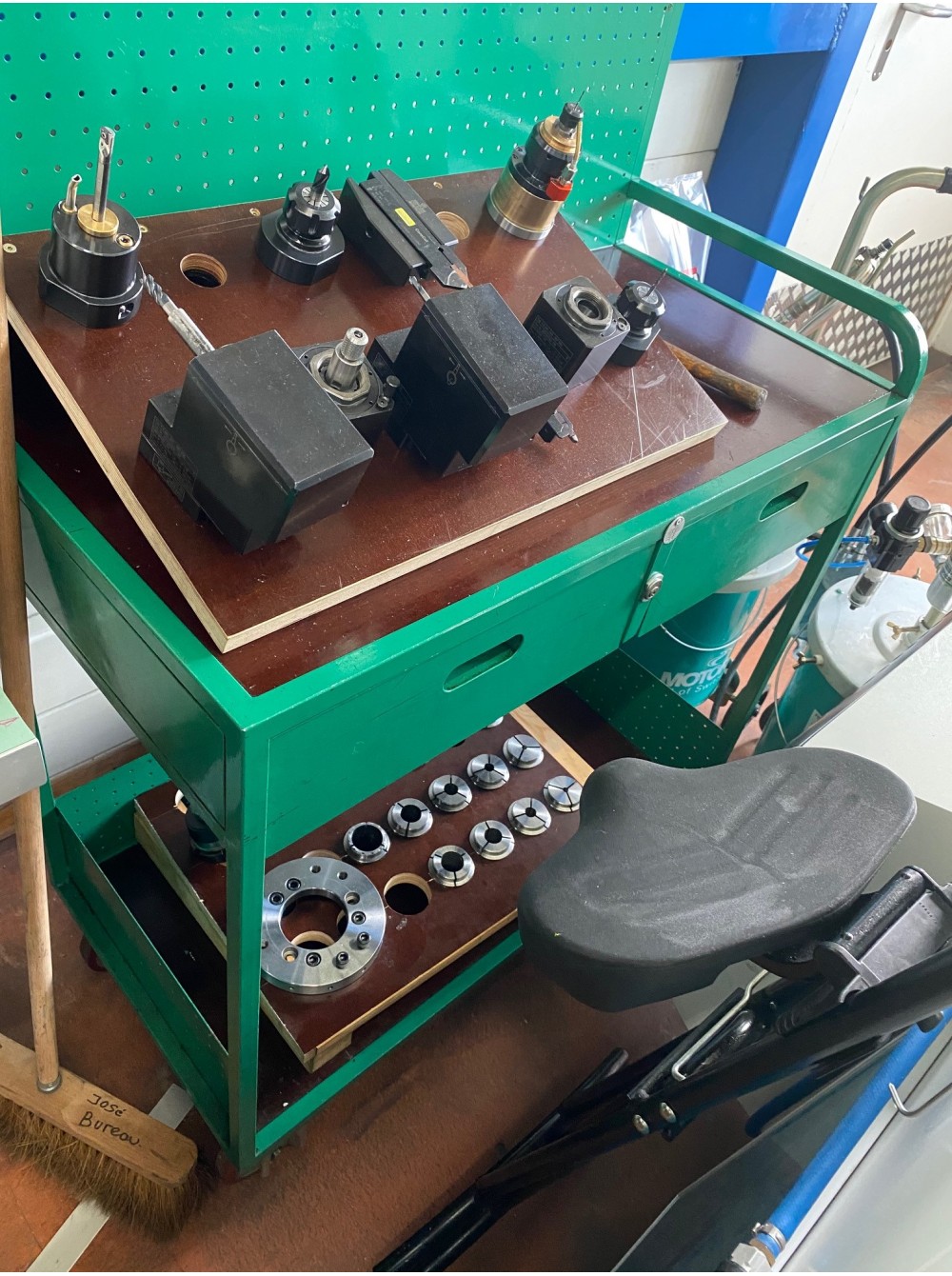

Рабочий шпиндель, осевой (0 °) для сверления, фрезерования и нарезания резьбы, угловой (90 °)
Фитинг / привод согласно DIN5480, VDI30 / 90 ° R / ER25
Рабочий шпиндель для сверления, фрезерования и нарезания резьбы, угловой (90 °)
Фитинг / привод согласно DIN5480, VDI30 / 90 ° R / ER25
| Токарні ЧПК | |
| Діаметр обробки деталі мм | 200 |
| Довжина обробки мм діапазон | 455 |
| Управління ЧПУ | Siemens |
| Рік випуску | 2013 |
| Діаметр обробки мм діапазон | 0-299 |
| Довжина обробки мм | 300-499 |
| Токарні автомати | |
| Швидкість обертання шпинделя | 4500 |
