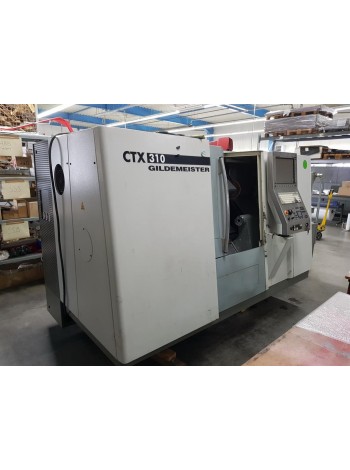

CTX 310 V3 токарный с чпу
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.
GILDEMEISTER
CTX 310 V 3
2005
HEIDENHAIN iT DIN plus V7

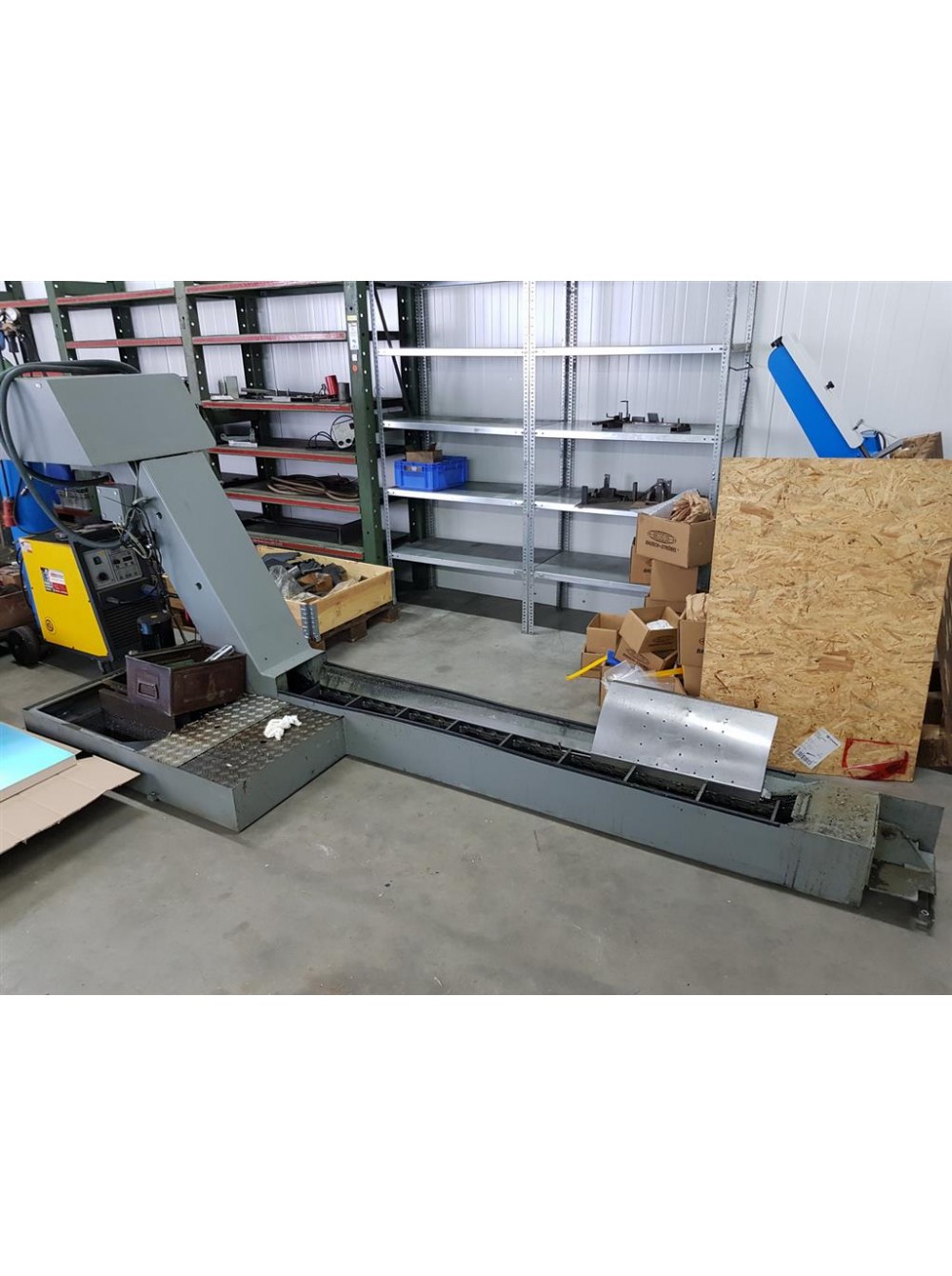

Транспортер стружки,
Ось С с приводом инструмента,
Система охлаждения IKZ 20 бар / 600 литров / фильтр тонкой очистки 200 млн.,
3-кулачковый патрон SMW Autoblock BBD 170-56 FL (170 мм)

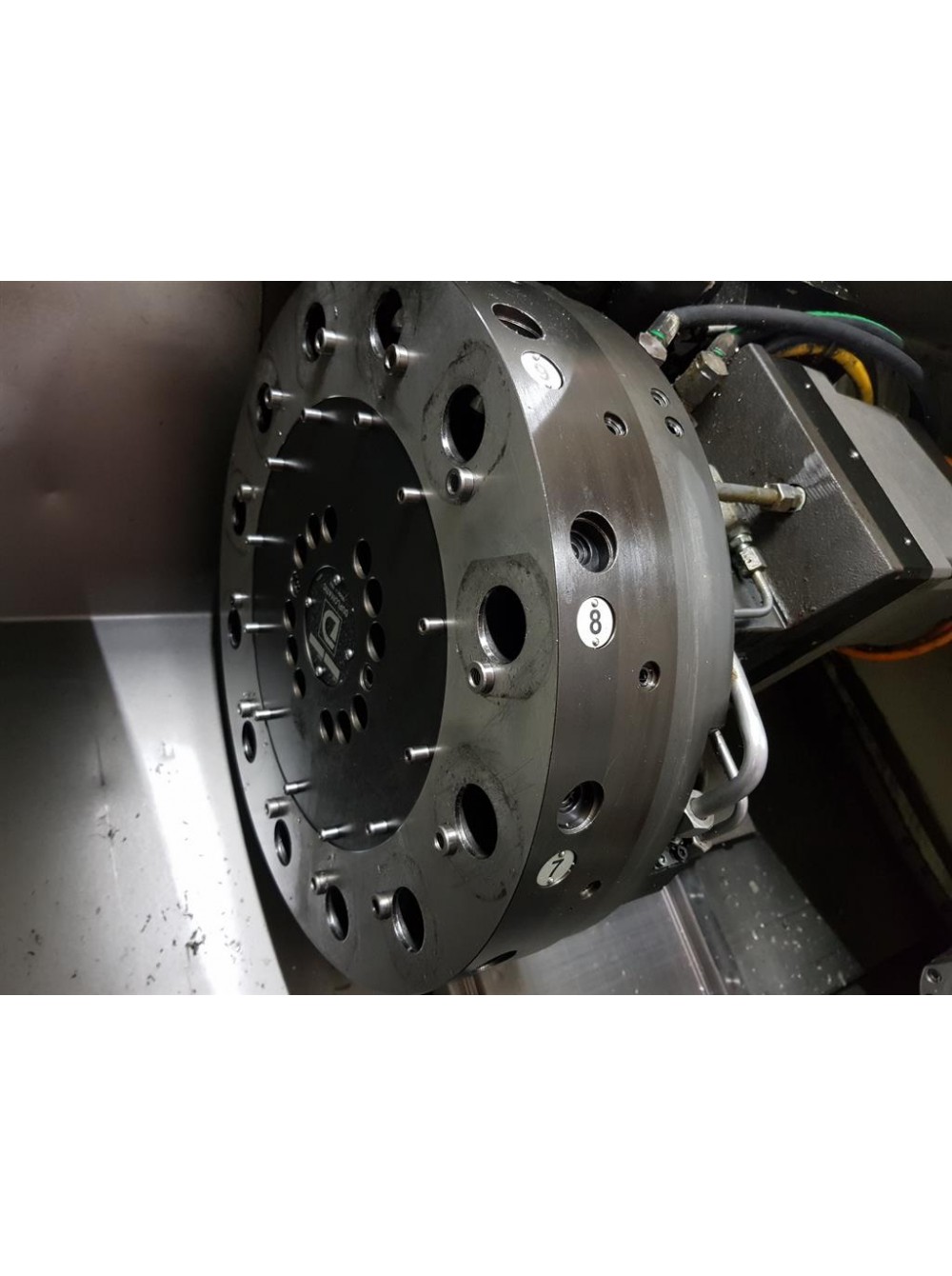

12-кратный револьвер DUPLOMATIC

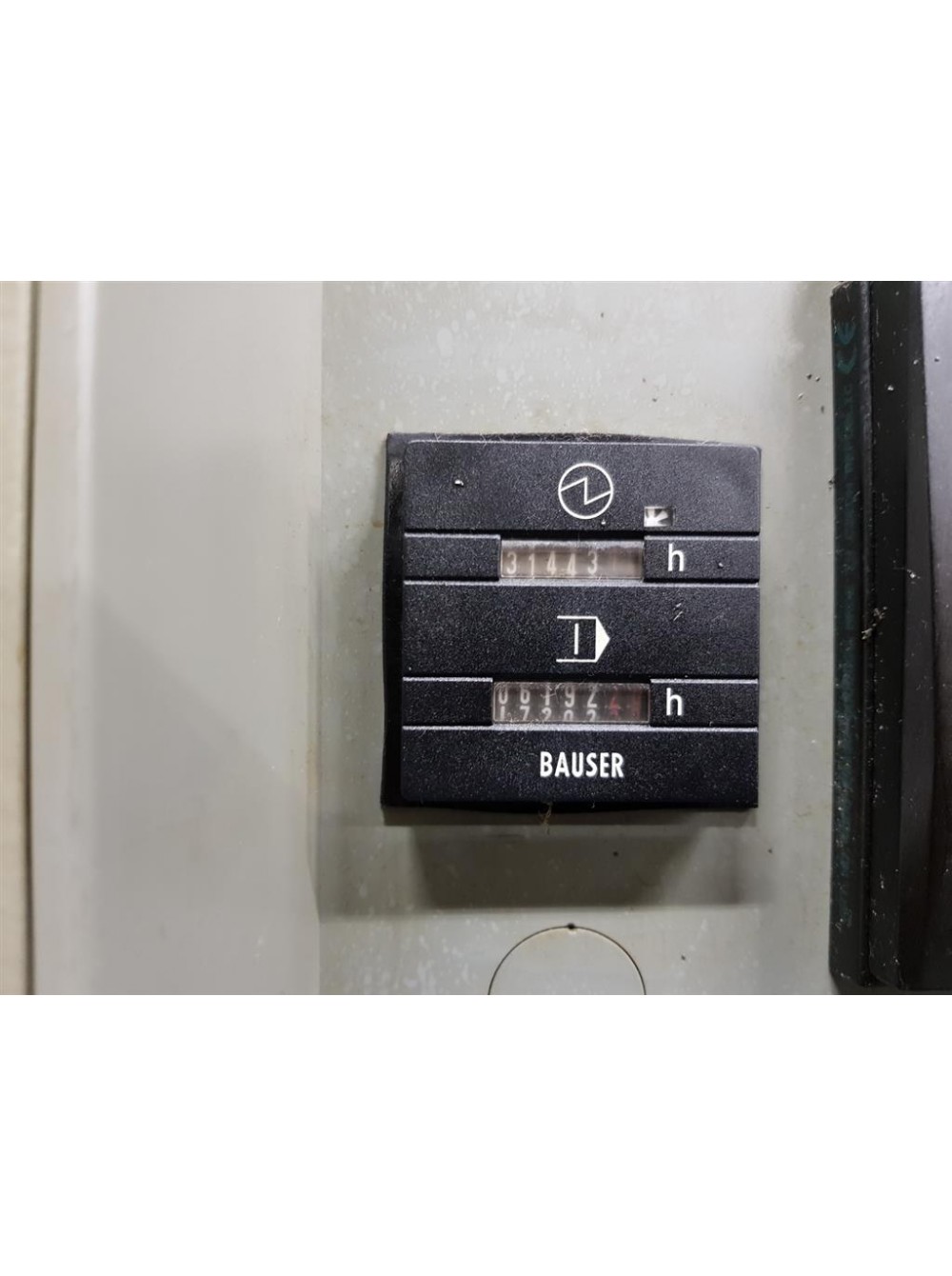

около 31 500 часов, около 17 200 часов шпинделя
полная перестройка машины после аварии в 2012 году
Технические детали
Диаметр поворота 320 мм
Длина поворота 450 мм
Управление Heidenhain iT DIN Plus V7
Диаметр окружности над предметным стеклом 260 мм
Расстояние перемещения - х 160 мм
Расстояние перемещения - z 450 мм
Диапазон скоростей - главный шпиндель 5000 1 / мин
Мощность привода - главный шпиндель 11 / 7,5 кВт
Максимальный крутящий момент 76/112 Нм
Ось С 0.01 °
Быстрое перемещение C - ось 100 мин -1
Револьвер (x-fold) 12 поз
Количество приводных инструментов 6 Поз
Держатель инструмента VDI 30
Скорость шпинделя 5000 мин -1
Мощность привода - angetr. Инструменты 3,7 кВт
Отверстие шпинделя 52 мм
Общая потребляемая мощность 21 кВА
Вес машины около 3,2 т
Требуемое пространство около 3,1 х 1,6 х 1,73 м
| Токарні ЧПК | |
| Діаметр обробки деталі мм | 320 |
| Довжина обробки мм діапазон | 400-499 |
| Управління ЧПУ | Heidenhain |
| Діаметр обробки мм діапазон | 300-399 |
| Довжина обробки мм | 450 |
| Токарні автомати | |
| Швидкість обертання шпинделя | 5000 |
