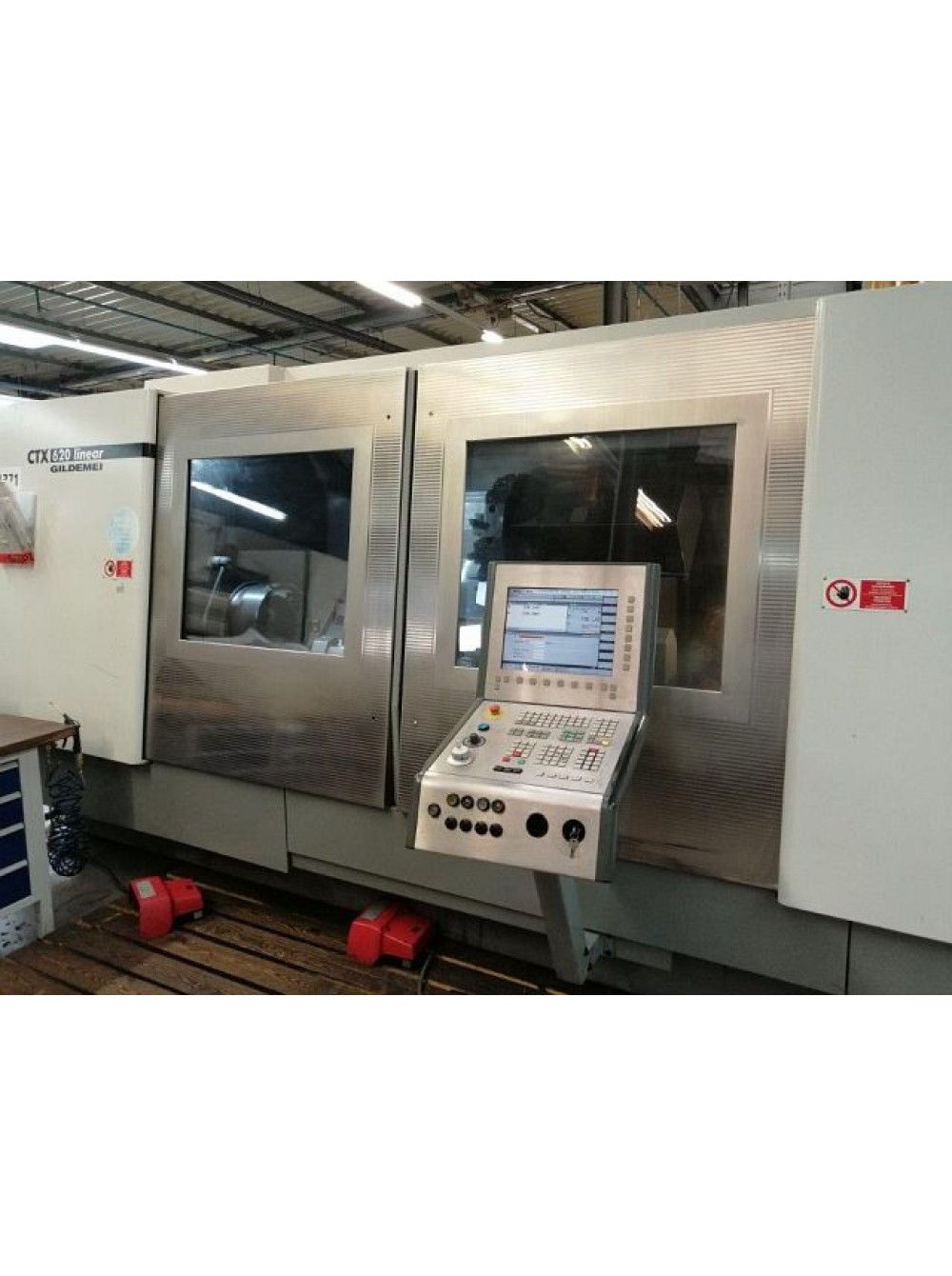

CTX 620 LINEAR V1 31.07.20
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.
Токарный станок с ЧПУ
GILDEMEISTER
CTX 620 LINEAR V1
2004

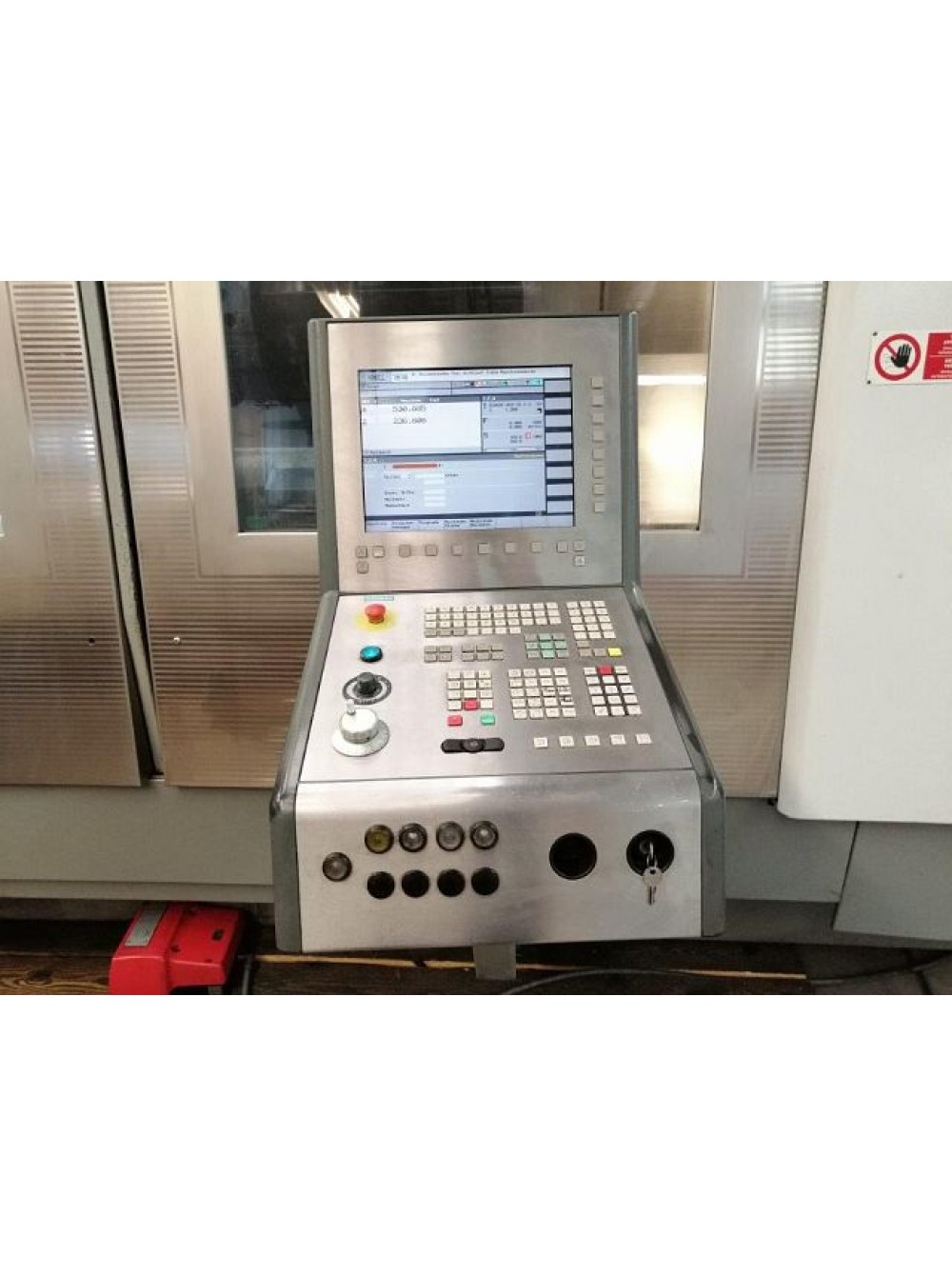

Управление: ЧПУ SIEMENS 840 D
Германия
РАБОЧИЙ ДИАПАЗОН
диаметр обработки (макс.) 800 мм
длина макс. 2000 мм
вес заготовки макс. 1200 кг
ГЛАВНЫЙ ШПИНДЕЛЬ
обороты шпинделя (мин) 225 / мин
обороты шпинделя (макс.) 2500 / мин
постоянное изменение скорости да
мощность привода S6 40% 52 кВт
мощность привода S6 40% 40 кВт
крутящий момент шпинделя S6 40% 2200 Нм
крутящий момент шпинделя S1 100% 1700 Нм
диаметр шпинделя 180 мм
диаметр отверстия шпинделя 136 мм
X / Z SLIDE
Ход по оси Z 2100 мм
Ход по оси X 382,5 мм
скорость перемещения Z (max) 35000 мм / мин
скорость перемещения X (max) 60000 мм / мин

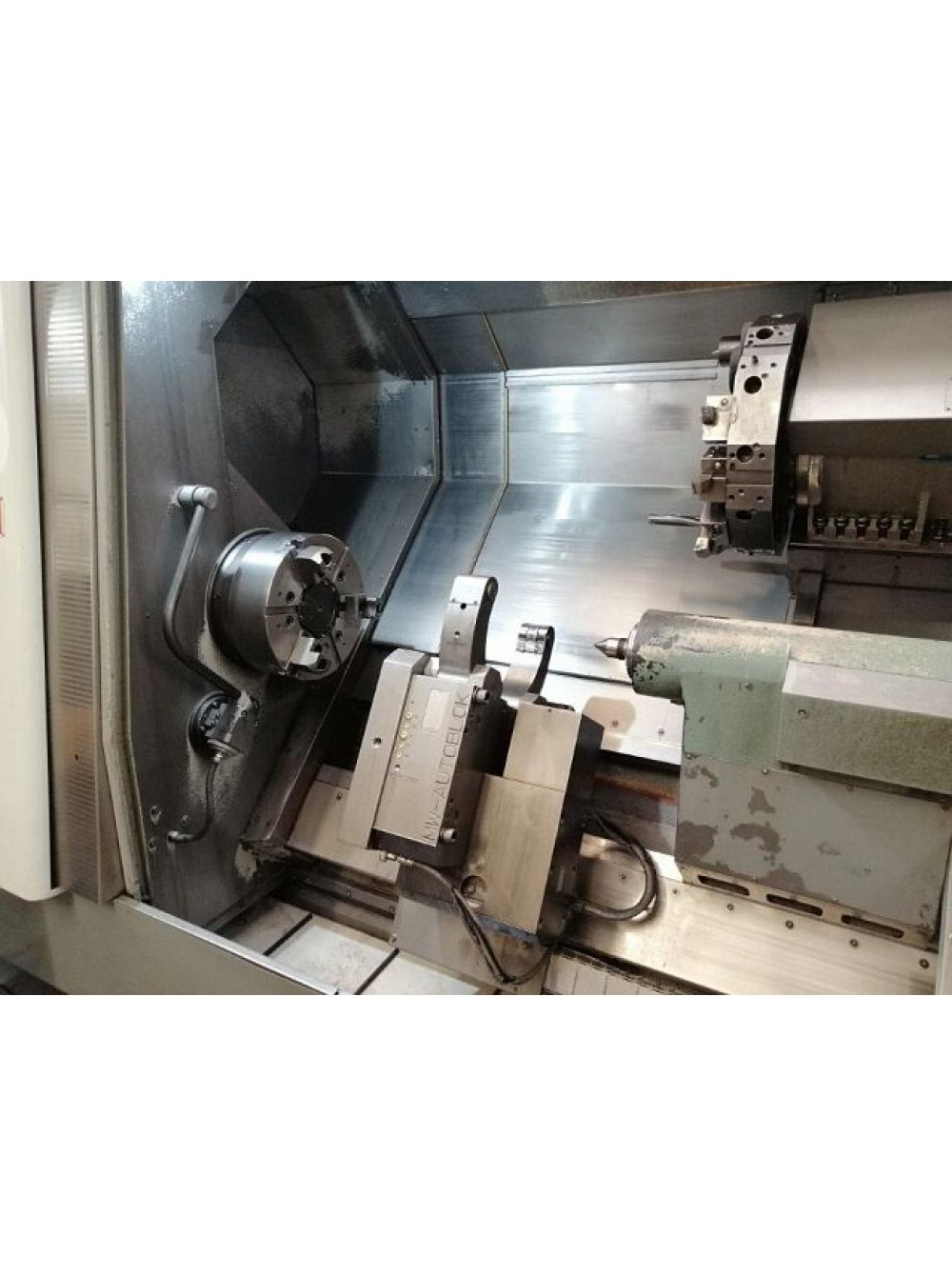

приспособление для револьверной головки
количество позиций инструмента (всего) 12

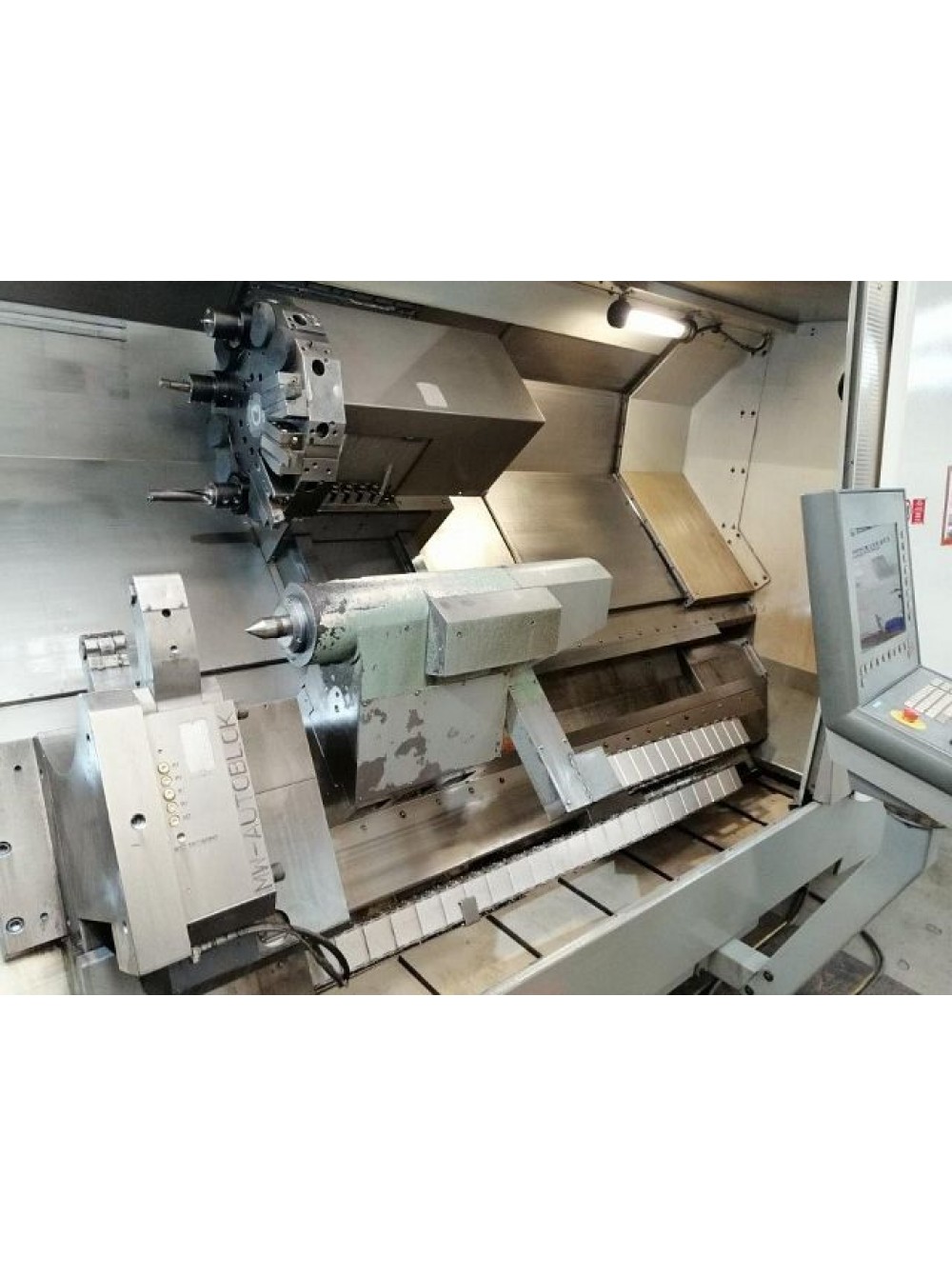

Tailstock
расстояние между центры (макс.) 2100 мм
диаметр 120 мм
STEADY
дизайн закрыт
стационарное движение
ролики поддержки заготовки
диаметр (мин) 35 мм
диаметр (максимум) 245 мм
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
общая потребляемая мощность 58 кВт
сетевое напряжение 400 В
частота сети 50 Гц
РАЗМЕРЫ / ВЕСА
Требования к пространству - слева / справа - 6521 мм
требования к площади - перед / зад - 2717 мм
общая высота 2297 мм
общий вес ок. 12000 кг
ПРИЛОЖЕНИЯ (ТОЧКА)
самоцентрирующийся патрон 1
- диаметр зажима 400 мм
люнет.
задняя бабка да
прибор для измерения заготовки да
стружколом да
блок охлаждающей жидкости да
охлаждающая жидкость через револьвер да
| Токарні ЧПК | |
| Діаметр обробки деталі мм | 500 |
| Довжина обробки мм діапазон | 1500 и более |
| Управління ЧПУ | SIEMENS |
| Рік випуску | 2004 |
| Діаметр обробки мм діапазон | 500-599 |
| Довжина обробки мм | 2000 |
| Токарні автомати | |
| Швидкість обертання шпинделя | 2500 |
