CTX beta 800 17.01.23
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.
DMG Gildemeister
CTX 800 BETA
Рік побудови:2010

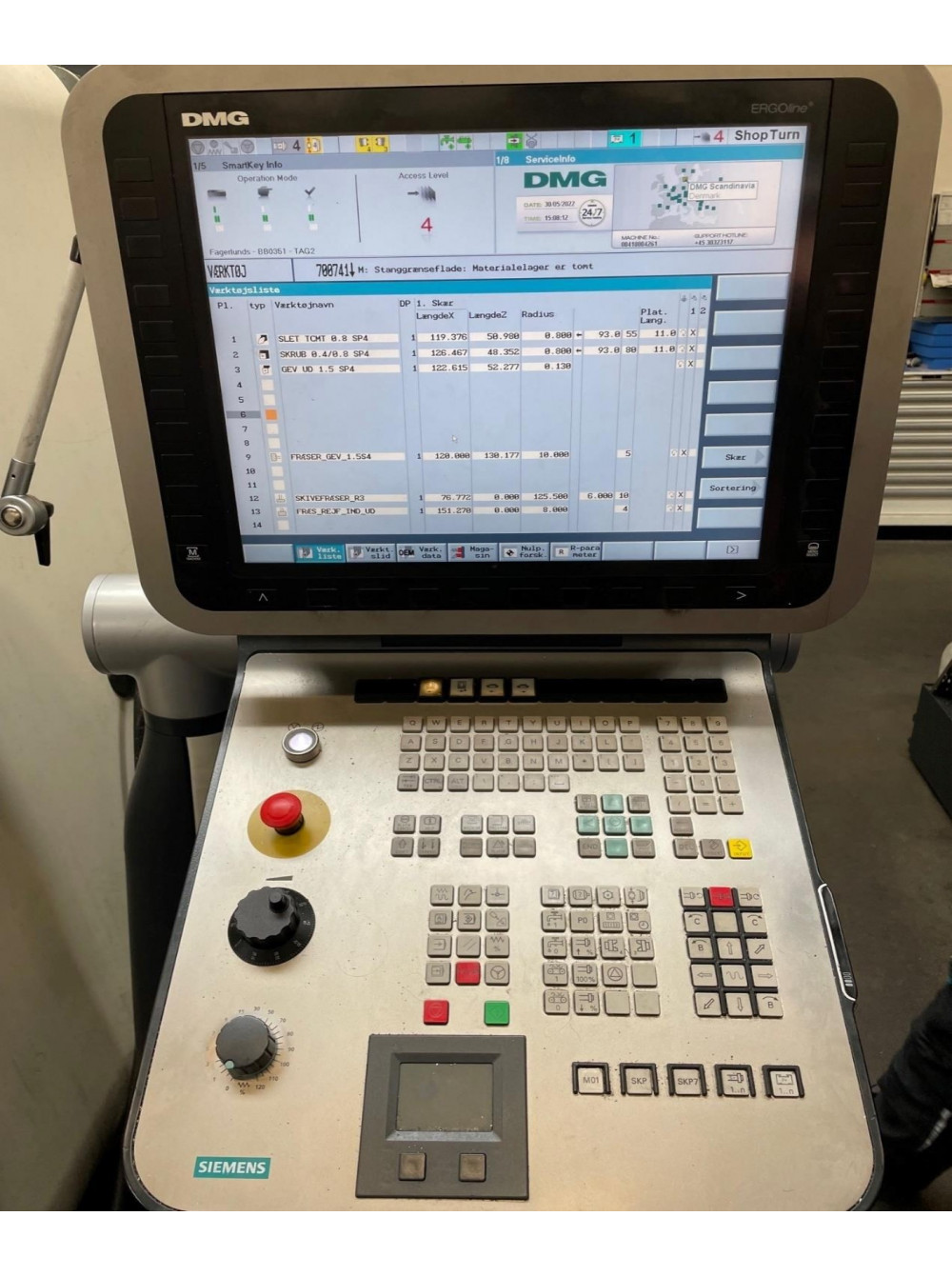

Керування ЧПК: Siemens 840D Solution Line + ShopTurn

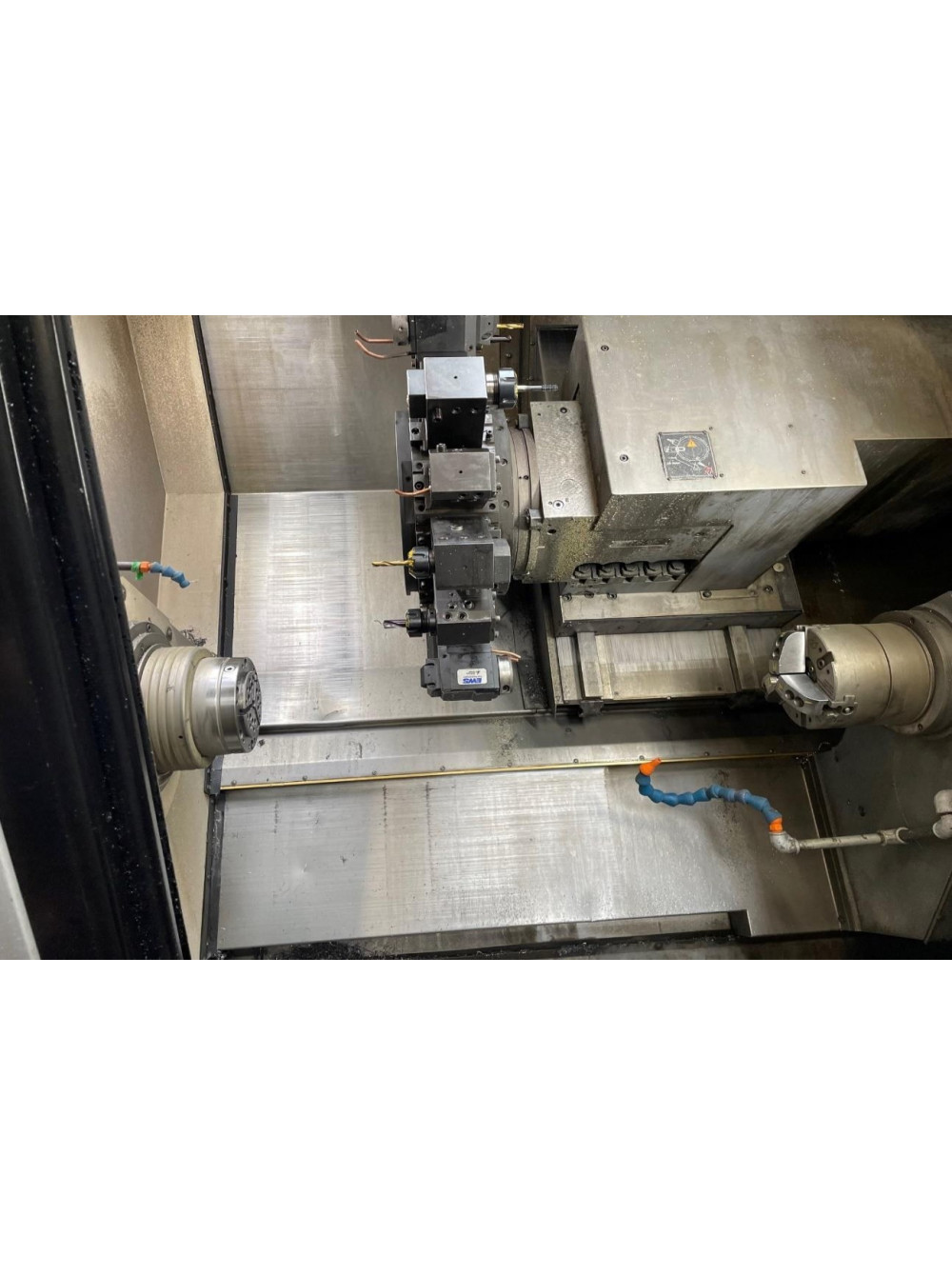

Токарний верстат з ЧПУ, віссю Y
з привідними інструментами та допоміжним шпинделем
Технічні характеристики
Максимальний поворот 700 мм
Максимальний діаметр обробки 410 мм
Головний шпиндель діам. 65 мм
Контр шпинделя діам.65 мм
Відстань між губками патрона обох шпинделів 800 мм
Головний шпиндель
Максимальна швидкість обертання 5000 об/хв
Контр шпиндель
Максимальна швидкість обертів 6000 об/хв
Кількість інструментів 16
Кілька інструментів, які можна приводити 16
Конус інструменту DIN 69880 -30
Інструменти з приводом з’єднання DIN 5480
Максимальна швидкість обертання фрезерного шпинделя 4000 об / хв
Переміщення (вісь X) 300 мм
Хід (вісь Y) ± 60 мм
Хід (вісь Z) 850 мм
Висота центру шпинделя 1040 мм
Довжина з конвеєром для стружки 4475 мм
Ширина 1875/2681 мм
Висота 1990 мм
Вага 6130 кг
Укомплектовано:
Конвеєр стружки
Уловлювач деталей з транспортним ременем ліворуч, для деталей макс. ø 65 x 200 мм, вага 3 кг
Другий шпиндель з прохідним отвіром ø 65 мм 4-кольорове робоче світло
Підготовка до фідера
Додаткові програмні клавіші для підрахунку, завантаження барів тощо.
Розвантаження через шпиндель 2

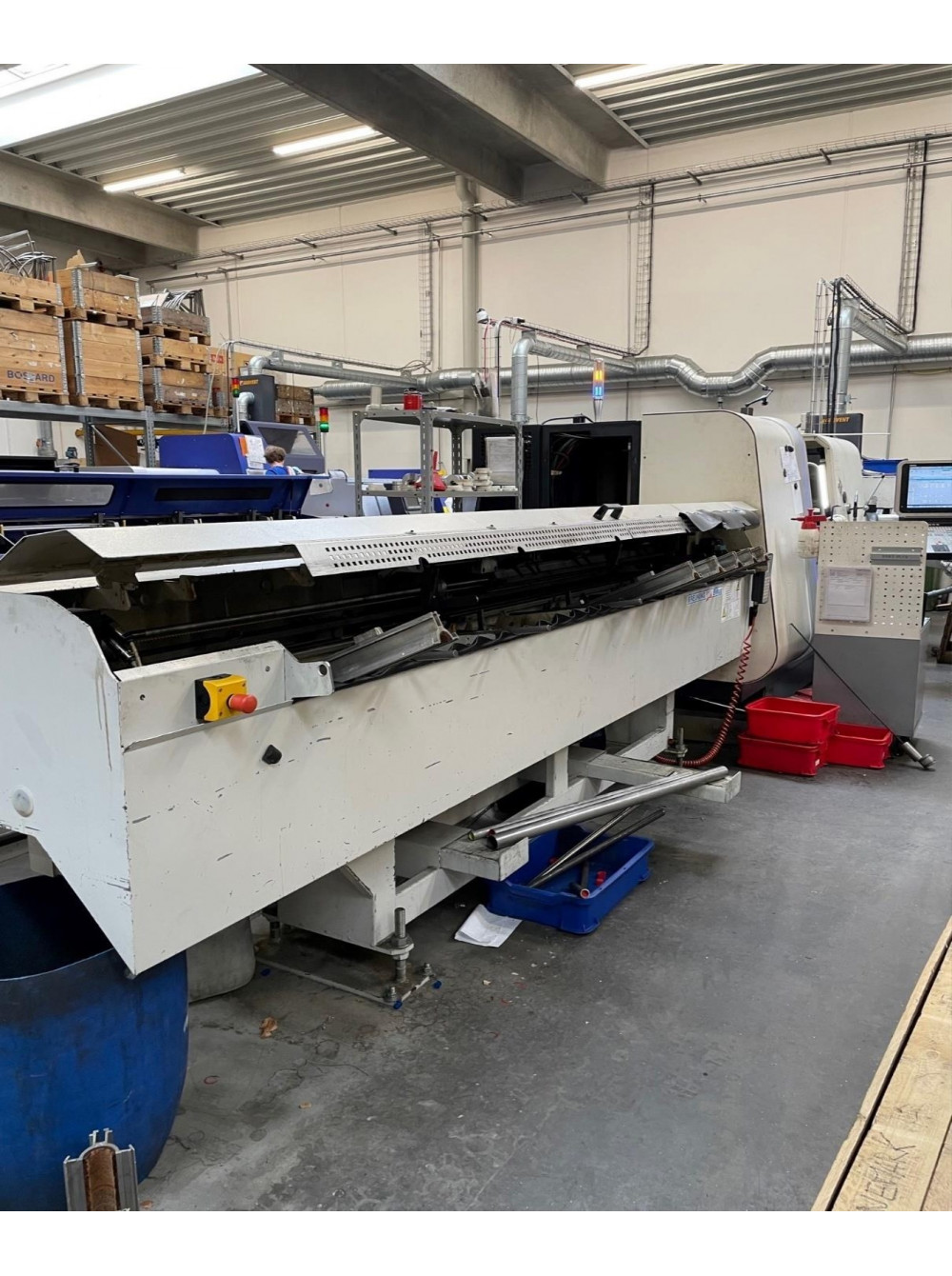

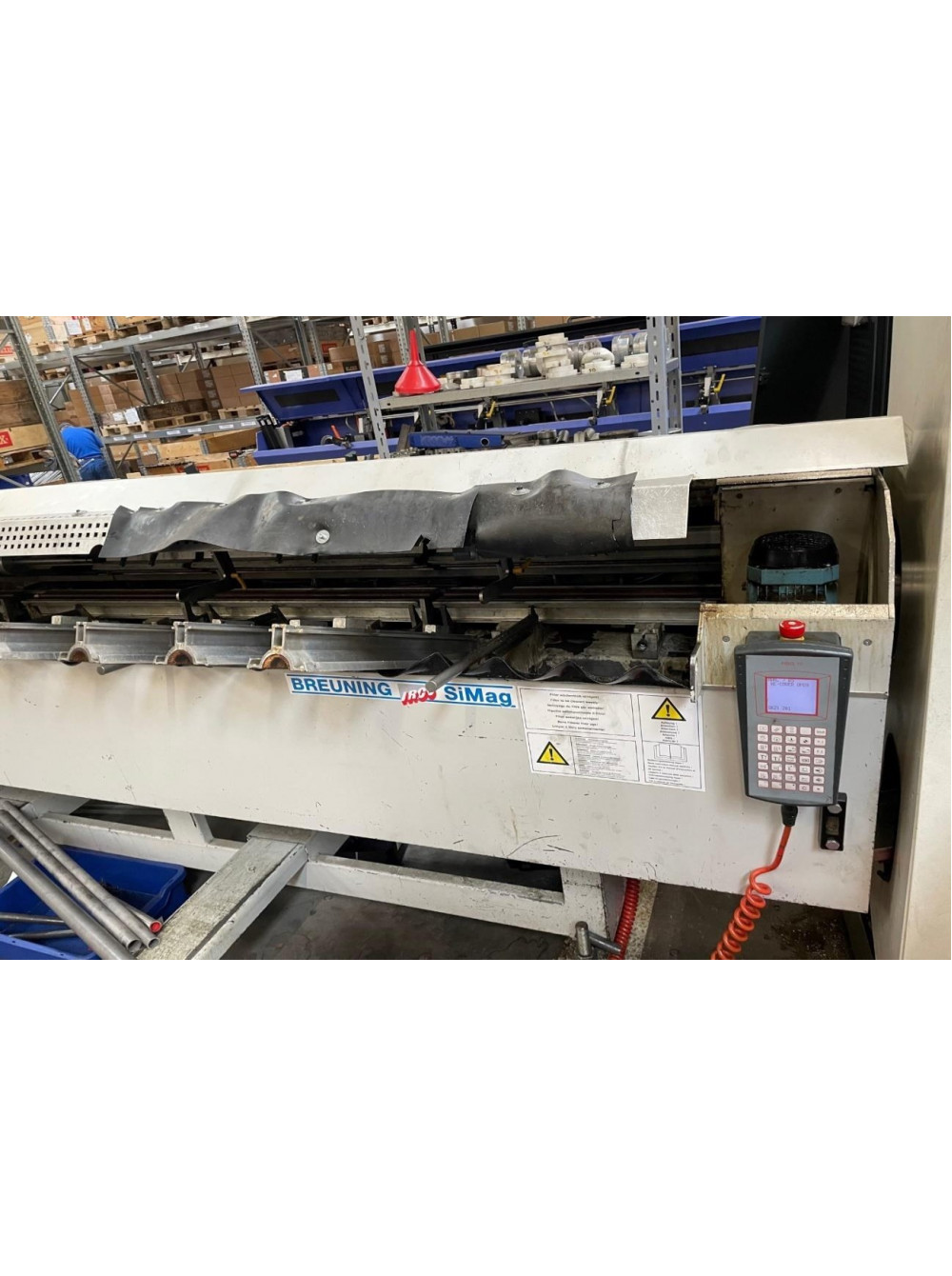

IRCO Breuning SIMAG 70.1-3000 bar feeder новий 09-2010
Додаткова 16-позиційна револьверна головка з TRIFIX
Швидке налаштування інструменту (конус VDI 30)
Система прямого вимірювання за лінійною шкалою по осі X
Час роботи: машина під напругою 62000 годин
Час роботи 23000 годин
| Токарні ЧПК | |
| Діаметр обробки деталі мм | 410 |
| Довжина обробки мм діапазон | 850 |
| Управління ЧПУ | Siemens |
| Рік випуску | 2014 |
| Діаметр обробки мм діапазон | 400-499 |
| Довжина обробки мм | 700-899 |
| Токарні автомати | |
| Швидкість обертання шпинделя | 5000 |
