CTX BETA 800 23.11.22
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.
Виробник : DMG Gildemeister
Модель : CTX 800 BETA
Рік : 2010

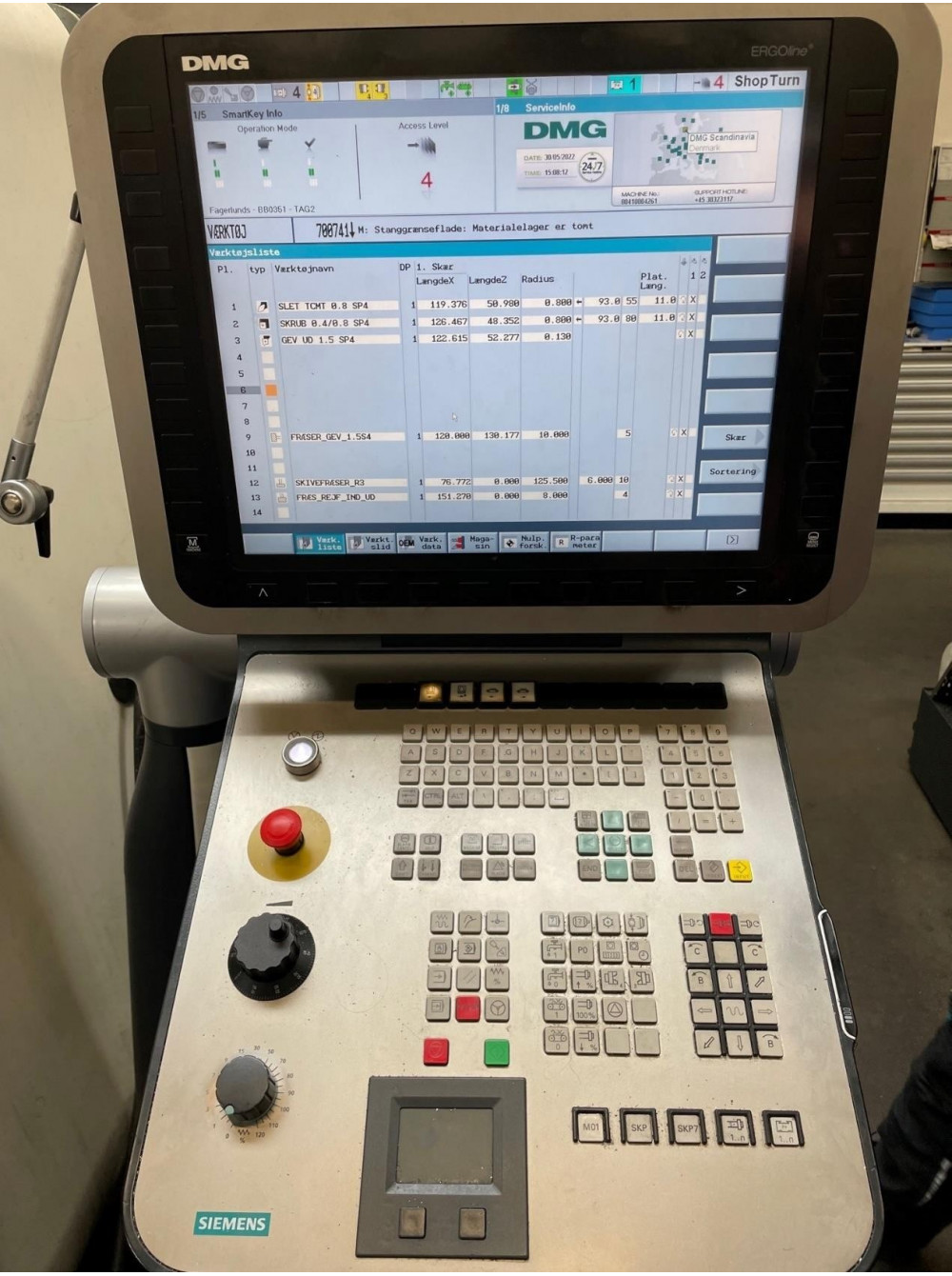

ЧПУ : Siemens 840D Solutionline + ShopTurn

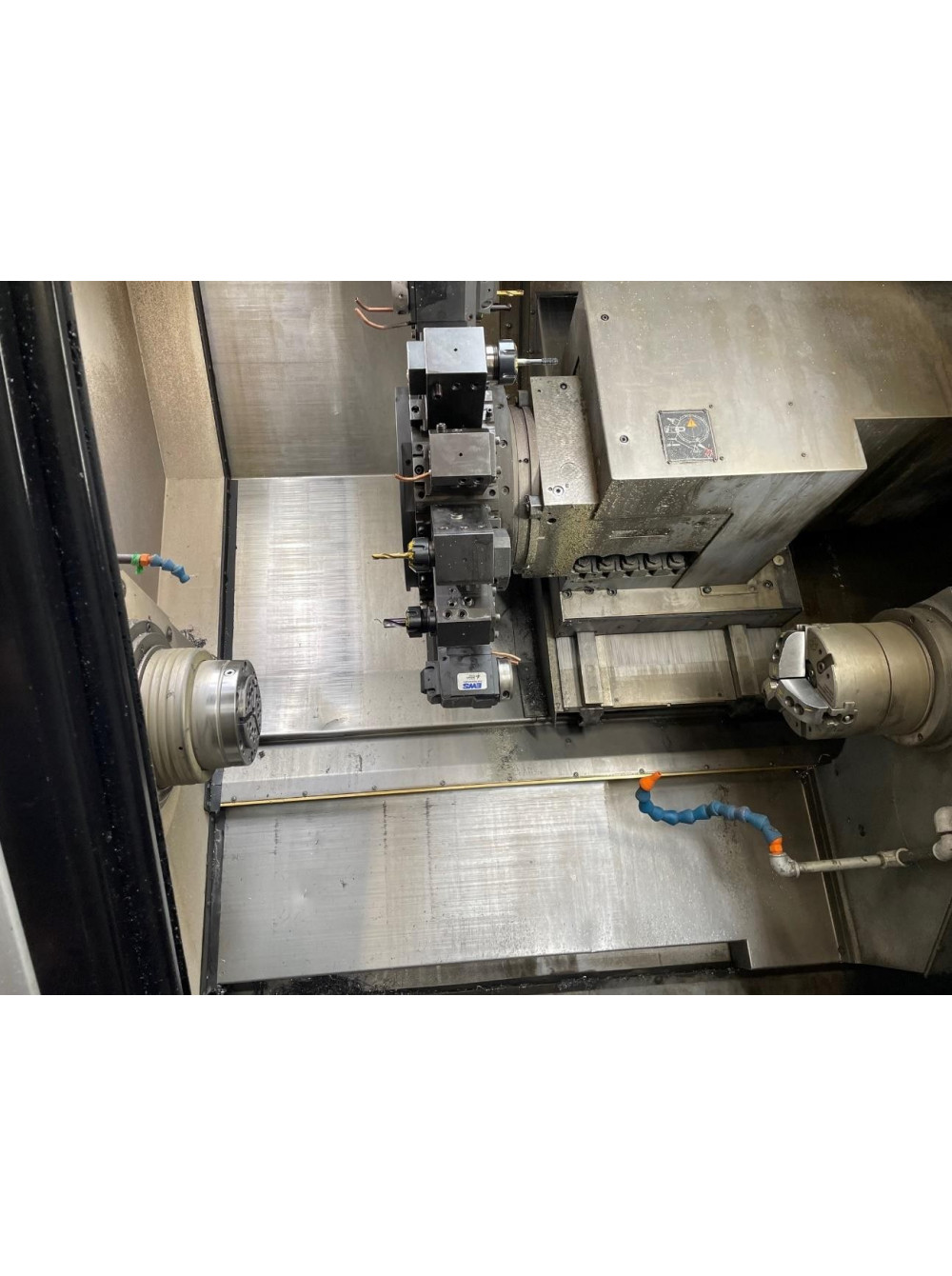

Токарний верстат з ЧПУ з віссю Y, приводними інструментами та допоміжним шпинделем
Машина під напругою 62000 Година
Час роботи 23000 годин
Технічні характеристики
Максимальний діаметр 700ии
Максимальний діаметр обробки 410мм
Робоча потужність головного шпинделя 65мм
Оброблювана потужність додаткового шпинделя 65мм
Відстань між зажимними кулачками обох шпинделів 800мм
Головний шпиндель
Швидкість обертання максимальна 5000
Діаметр отвору шпинделя 65мм
Потужність двигуна (номінал 40% ED) 34кв
Потужність двигуна (100% ED номінал) 25кв
Шпиндель додатковий
Швидкість обертання максимальна 6000
Діаметр отвору шпинделя 65мм
Револьверна головка
Кількість інструментів 16
Кількість інструментів, які можна приводити в рух 16
Конусність інструменту DIN 69880 -30
Інструменти з приводом від зачеплення DIN 5480
Максимальна швидкість обертання шпинделя фрези 4000
Розміри верстата
Довжина з транспортером стружки 4475 мм
Ширина 1875/2681 мм
Висота 1990 мм
Вага 6130 кг
У комплекті з:
Конвеєр для стружки
Уловлювач деталей з транспортним ременем зліва,
для деталей макс. ø 65 x 200 мм, вага 3 кг
Другий шпиндель з ємністю для прутка ø 65 мм
4-х кольорове робоче світло
Підготовка до подачі прутка
Додаткові програмні клавіші для підрахунку, завантаження прутка і т.д.
Розвантажувальний жолоб шпинделя 2

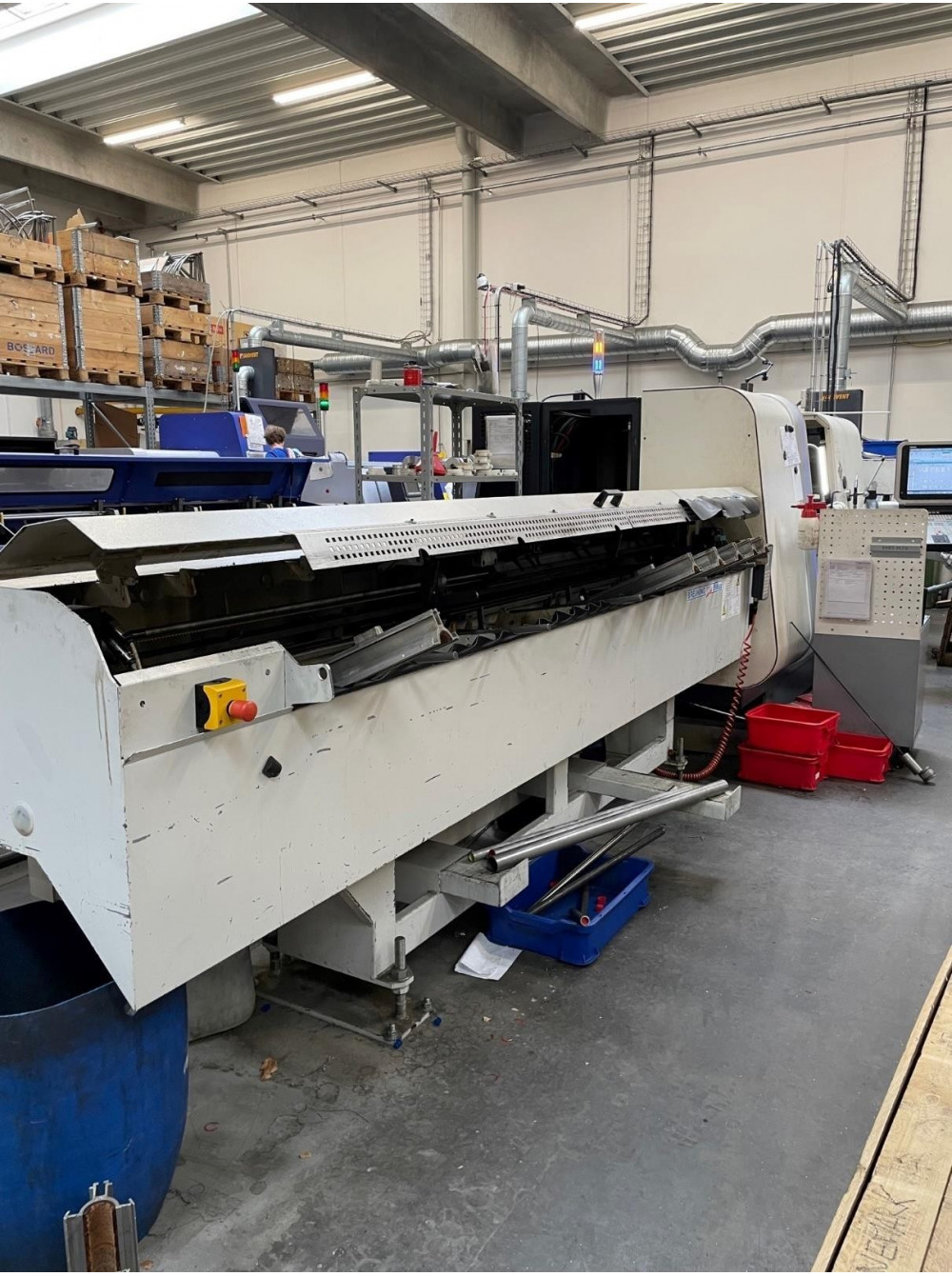

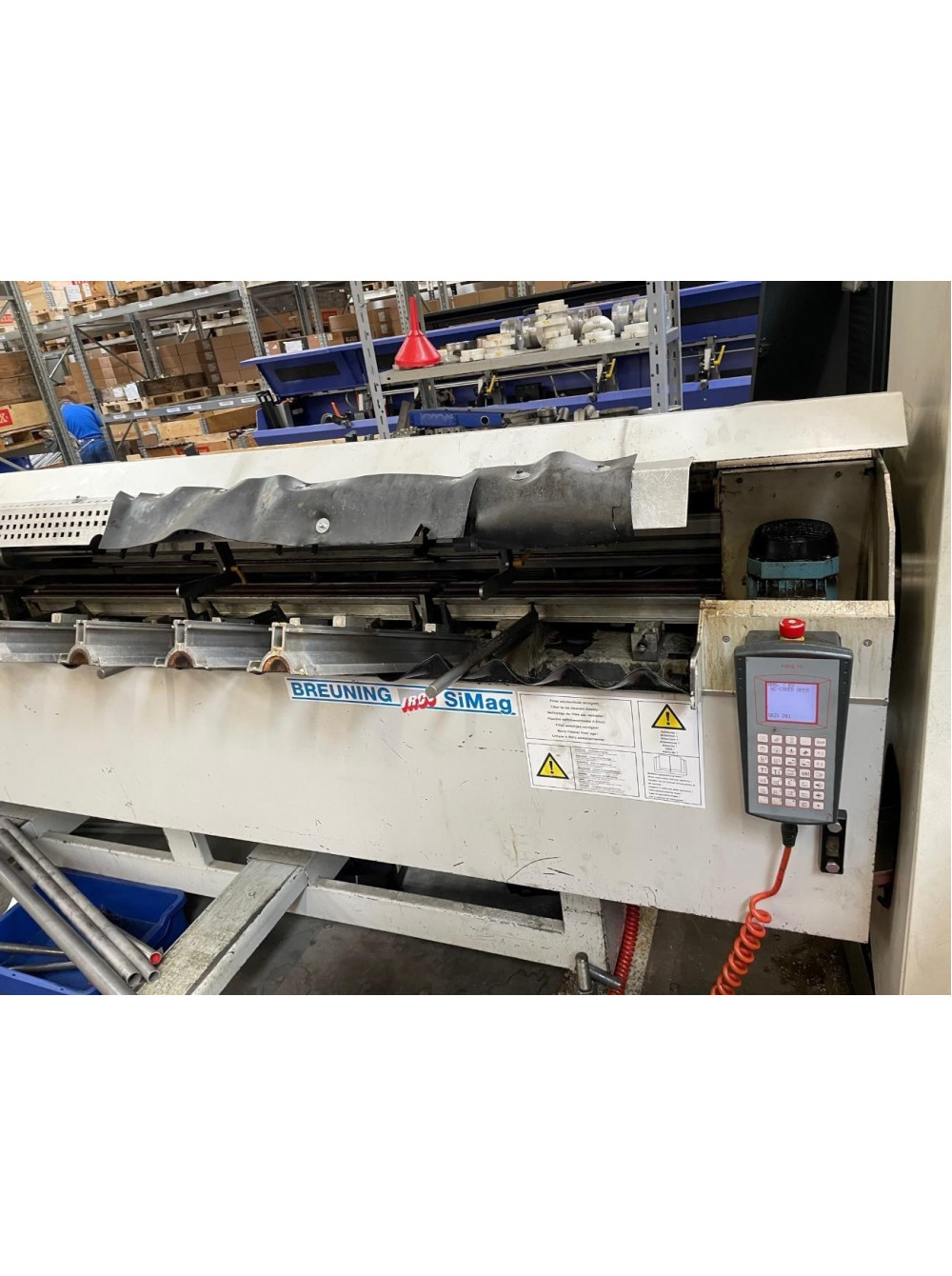

IRCO Breuning SIMAG 70,1-3000 Barfeeder новий 09-2010
Опціональна 16-позиційна револьверна головка з системою швидкого налаштування інструменту TRIFIX (конусність VDI 30)
Система прямого вимірювання за лінійною шкалою по осі X
| Токарні ЧПК | |
| Діаметр обробки деталі мм | 410 |
| Довжина обробки мм діапазон | 800 |
| Управління ЧПУ | Siemens |
| Рік випуску | 2010 |
| Діаметр обробки мм діапазон | 400-499 |
| Довжина обробки мм | 700-999 |
| Токарні автомати | |
| Швидкість обертання шпинделя | 5000 |
