CTX beta 800 linear 23.07.23
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

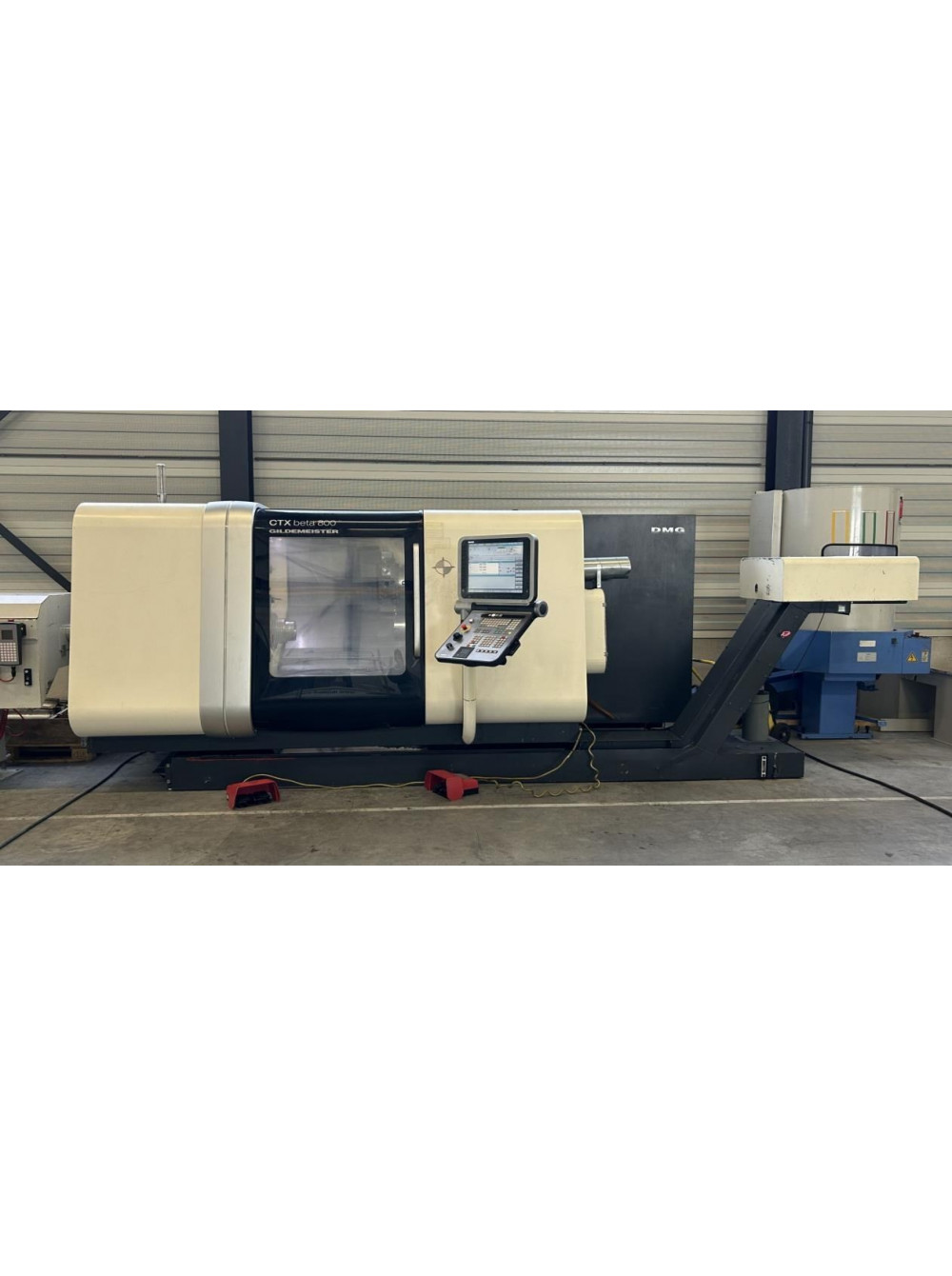

Токарний верстат з ЧПУ з віссю Y, приводними інструментами та контршпинделем
DMG Gildemeister, made in Germany

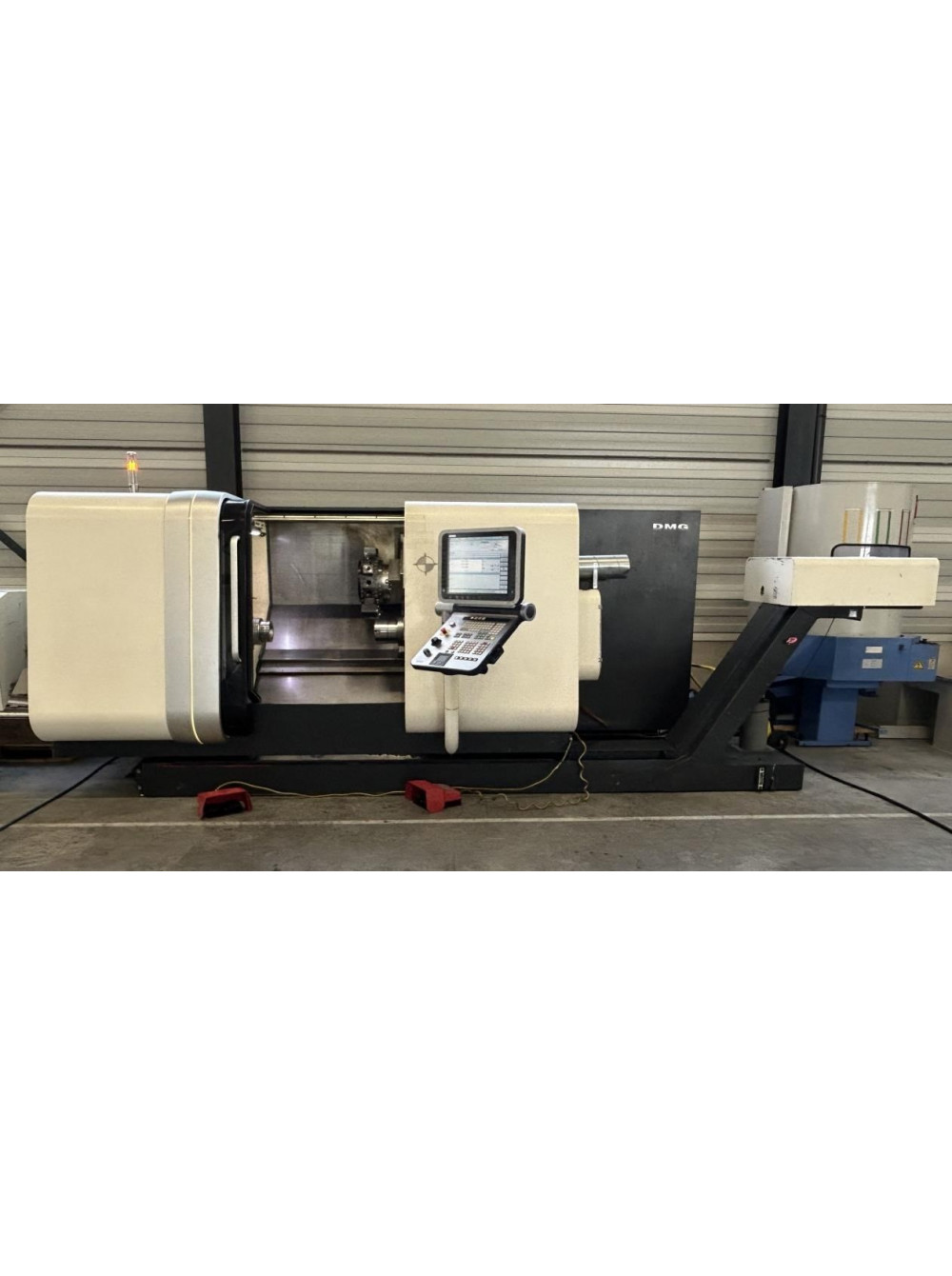

CTX 800 BETA
2010 рік

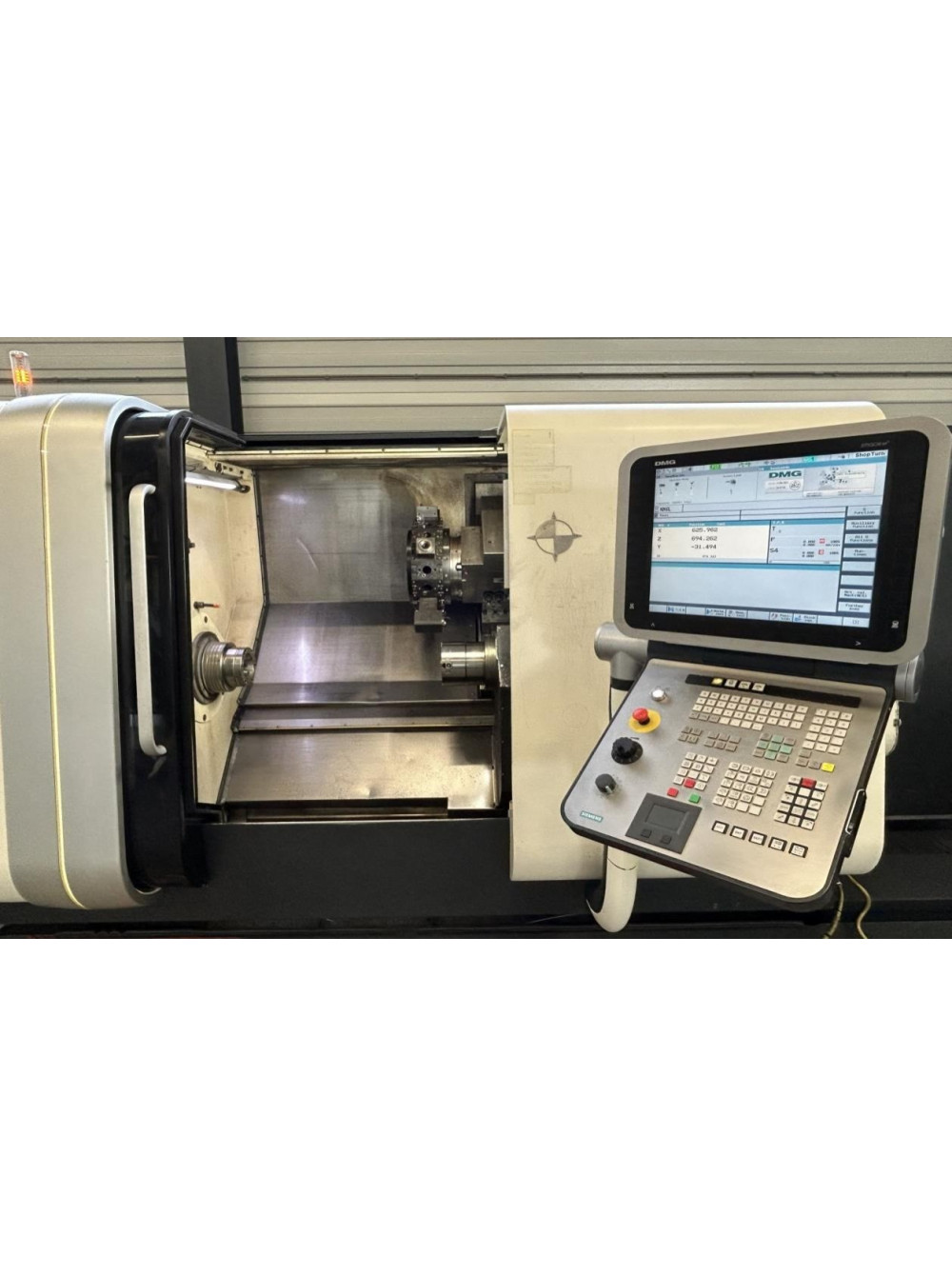

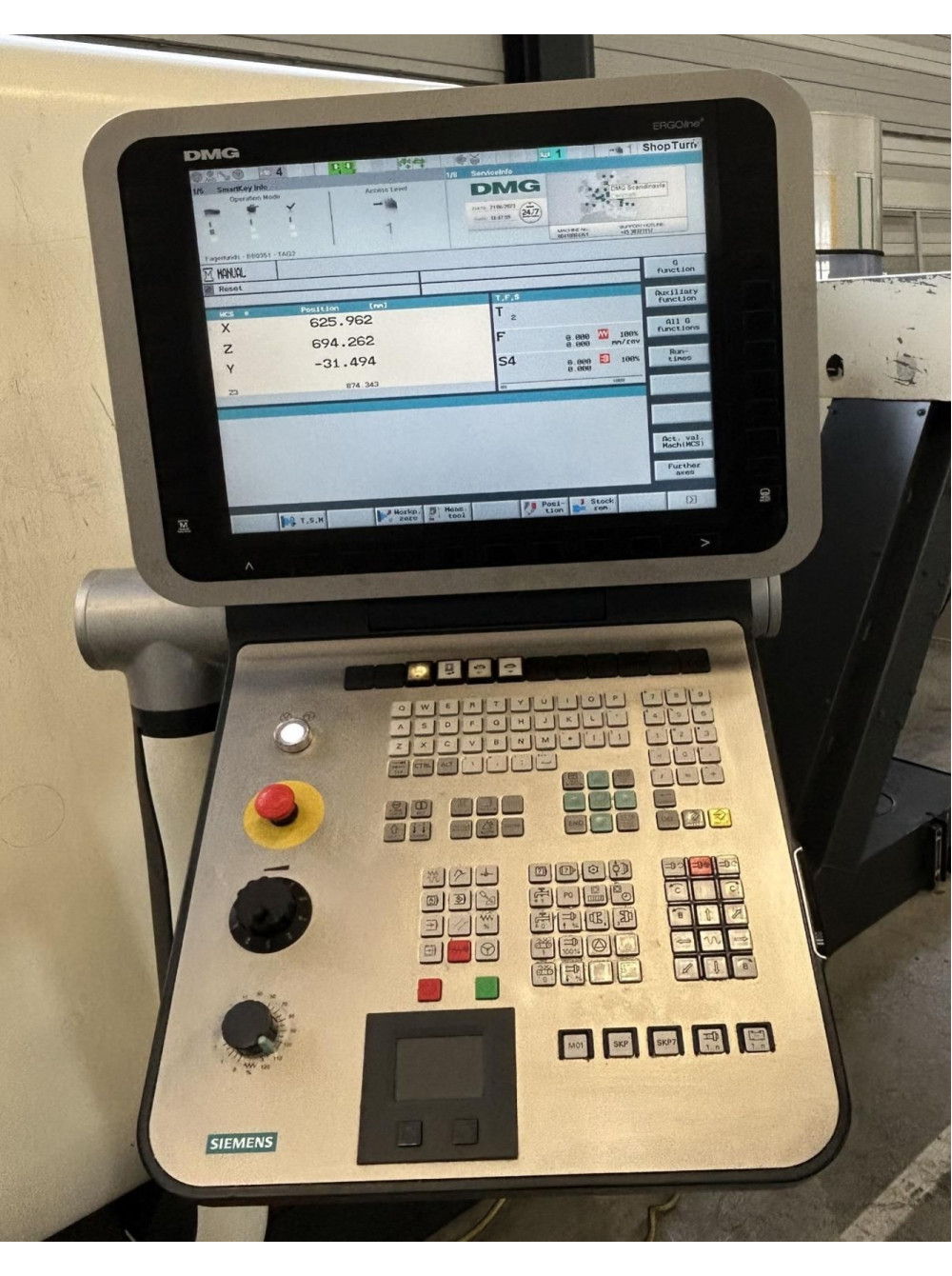

Siemens 840D Solutionline + ShopTurn, револьвер SAUTER (Germany)
Технічні характеристики
Максимальний поворот 700 мм
Максимальний діаметр обробки 410 мм
Робоча потужність штанги основного шпинделя 65 мм
Робоча здатність штанги вторинного шпинделя 65 мм
Відстань між губками патрона обох шпинделів 800 мм

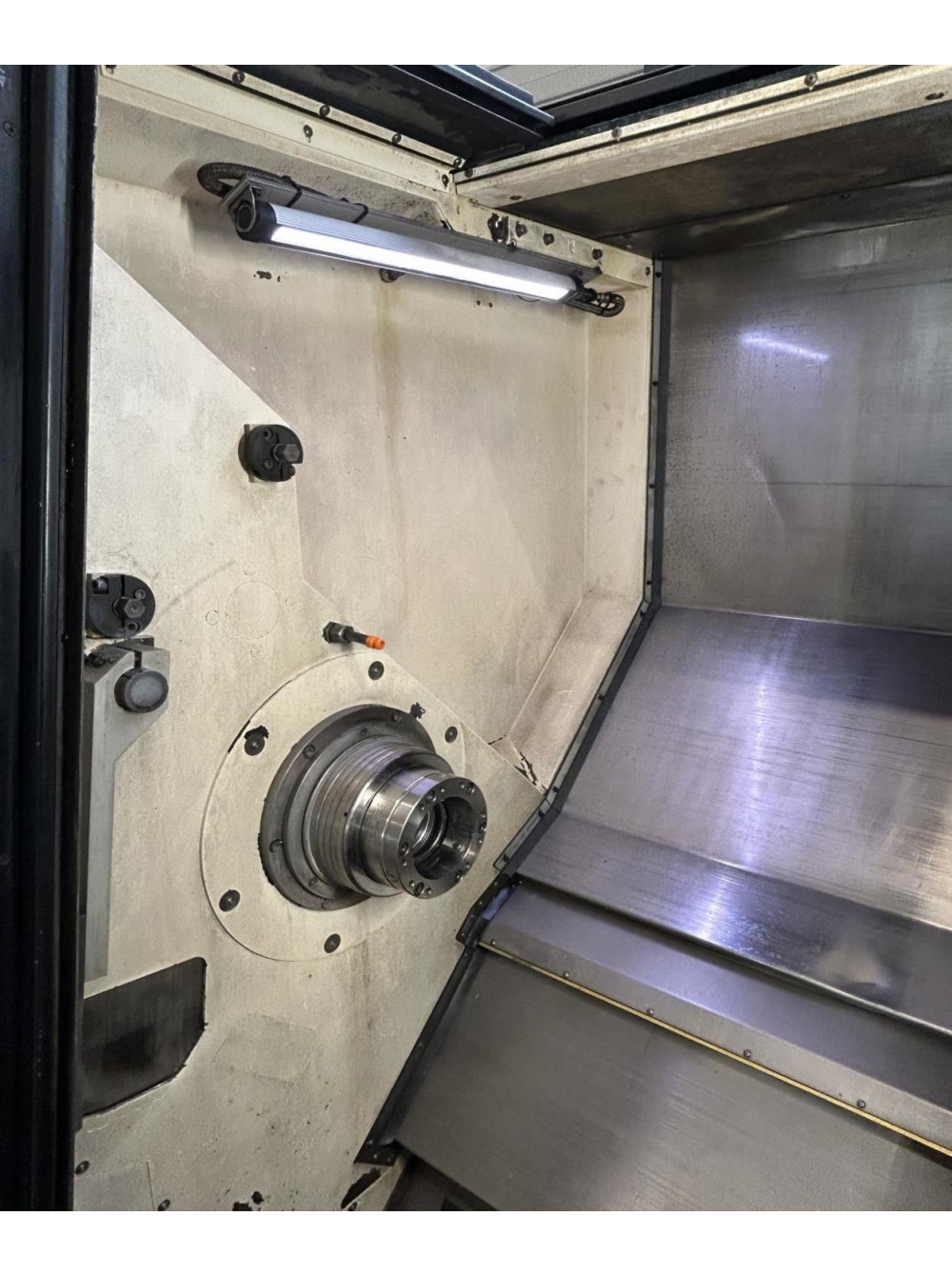

Головний шпиндель
Максимальна швидкість обертання 5000 хв-1
Діаметр отвору шпинделя 65 мм
Максимальний крутний момент 380 Нм
Контурне позиціонування осі C °
Вторинний шпиндель
Максимальна швидкість обертання 6000 хв-1
Діаметр отвору шпинделя 65 мм
Максимальний крутний момент 127 Нм
Позиціонування осі C без контуру °

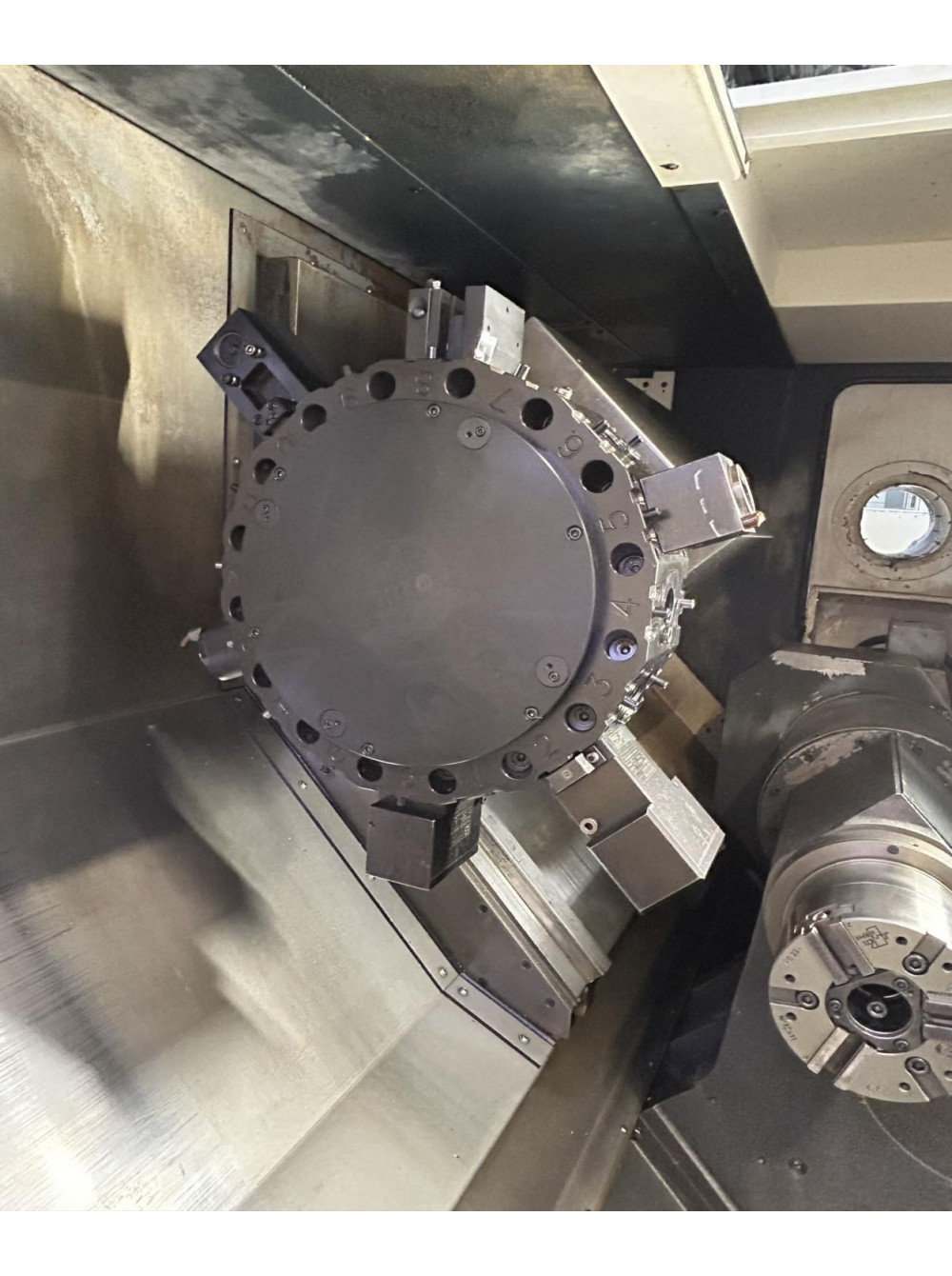

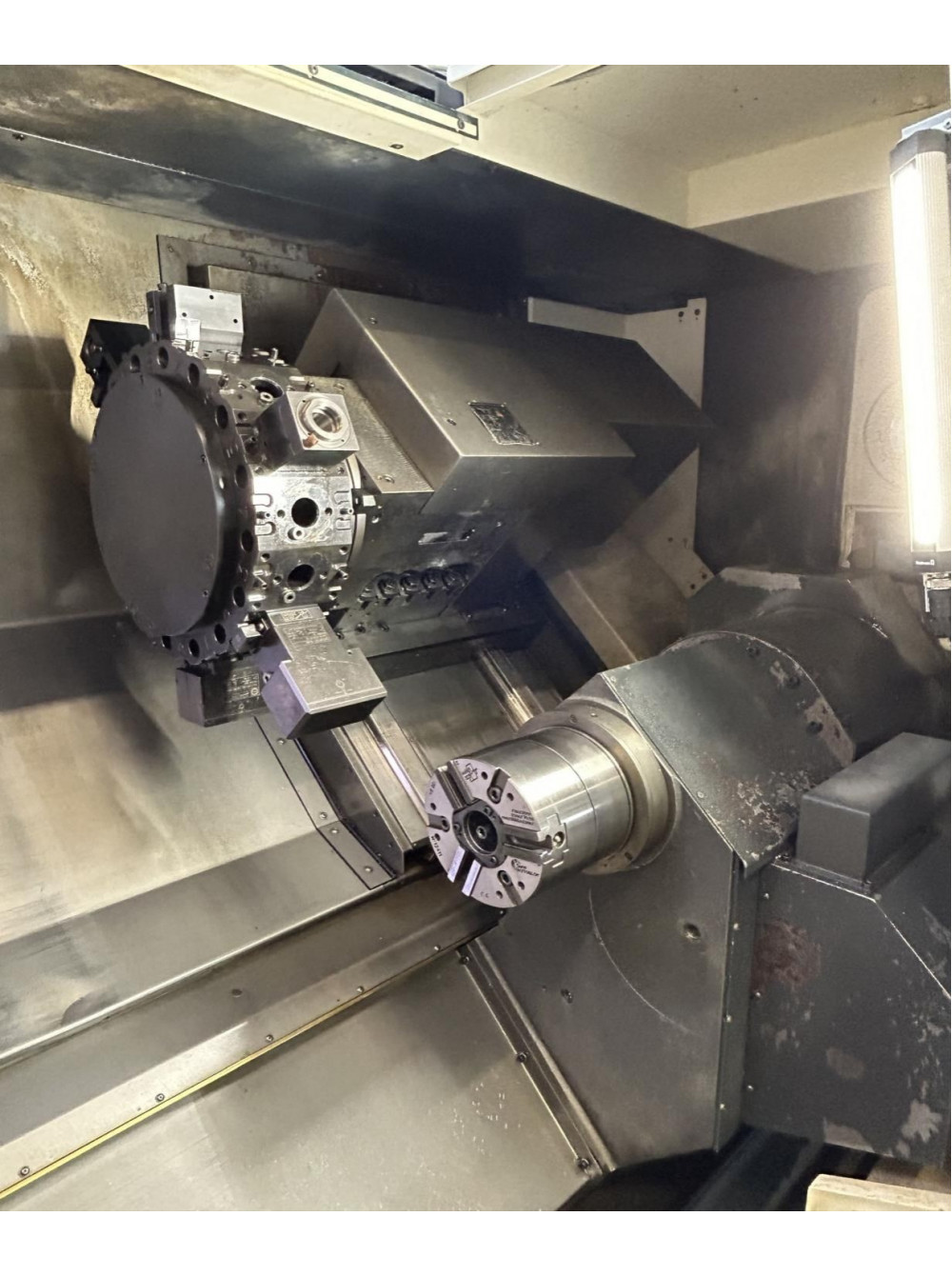

Турель
Кількість інструментів 16
Кількість інструментів, якими можна керувати 16
Конус інструментальний DIN 69880 -30
Привідні інструменти DIN 5480
Вісь подачі
Хід (вісь Х) 300 мм
Хід (вісь Y) ± 60 мм
Хід (вісь Z) 850 мм
Розміри машини
Висота центру шпинделя 1040 мм
Довжина з транспортером стружки 4475 мм
Ширина 1875/2681 мм
Висота 1990 мм
Вага 6130 кг
У комплекті з:

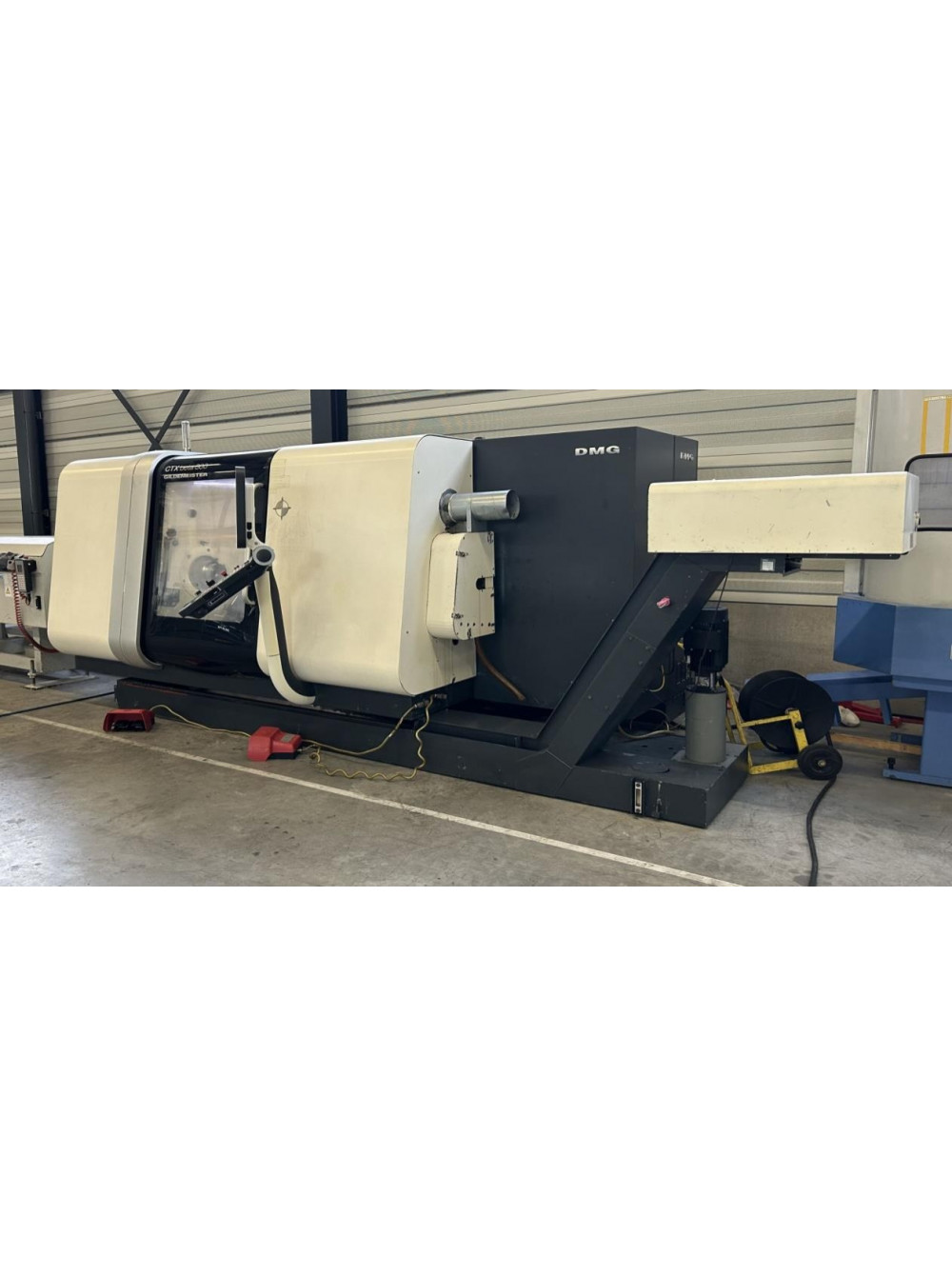

Конвеєр стружки
Робота пакетного бару:

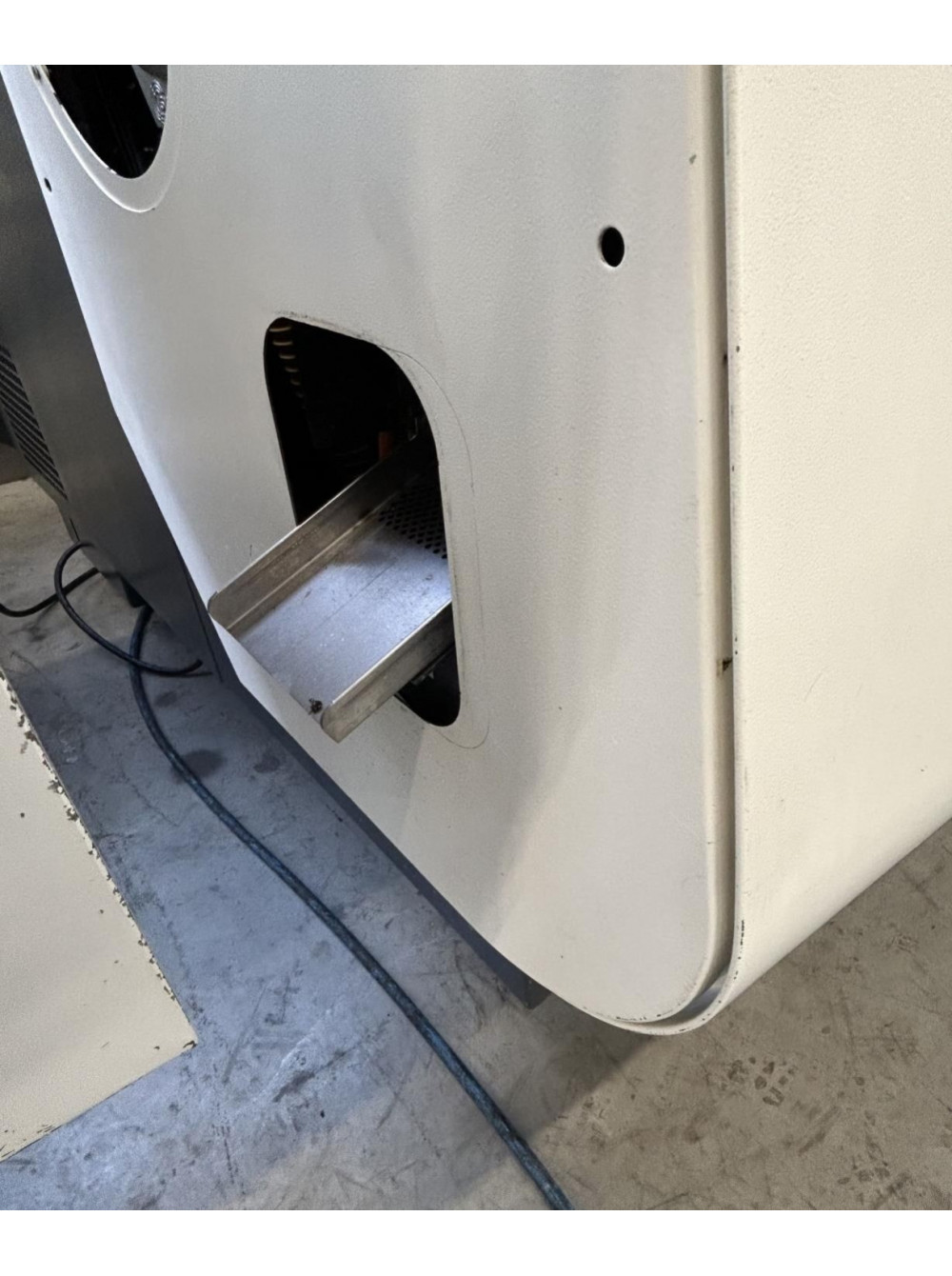

Уловлювач деталей з транспортним ременем ліворуч,
для деталей макс. ø 65 x 200 мм, вага 3 кг
Другий шпиндель з діаметром прутка ø 65 мм
4 кольорове робоче світло
Підготовка до фідера
Додаткові програмні клавіші для підрахунку, завантаження барів тощо.
Шпиндель розвантажувального лотка 2

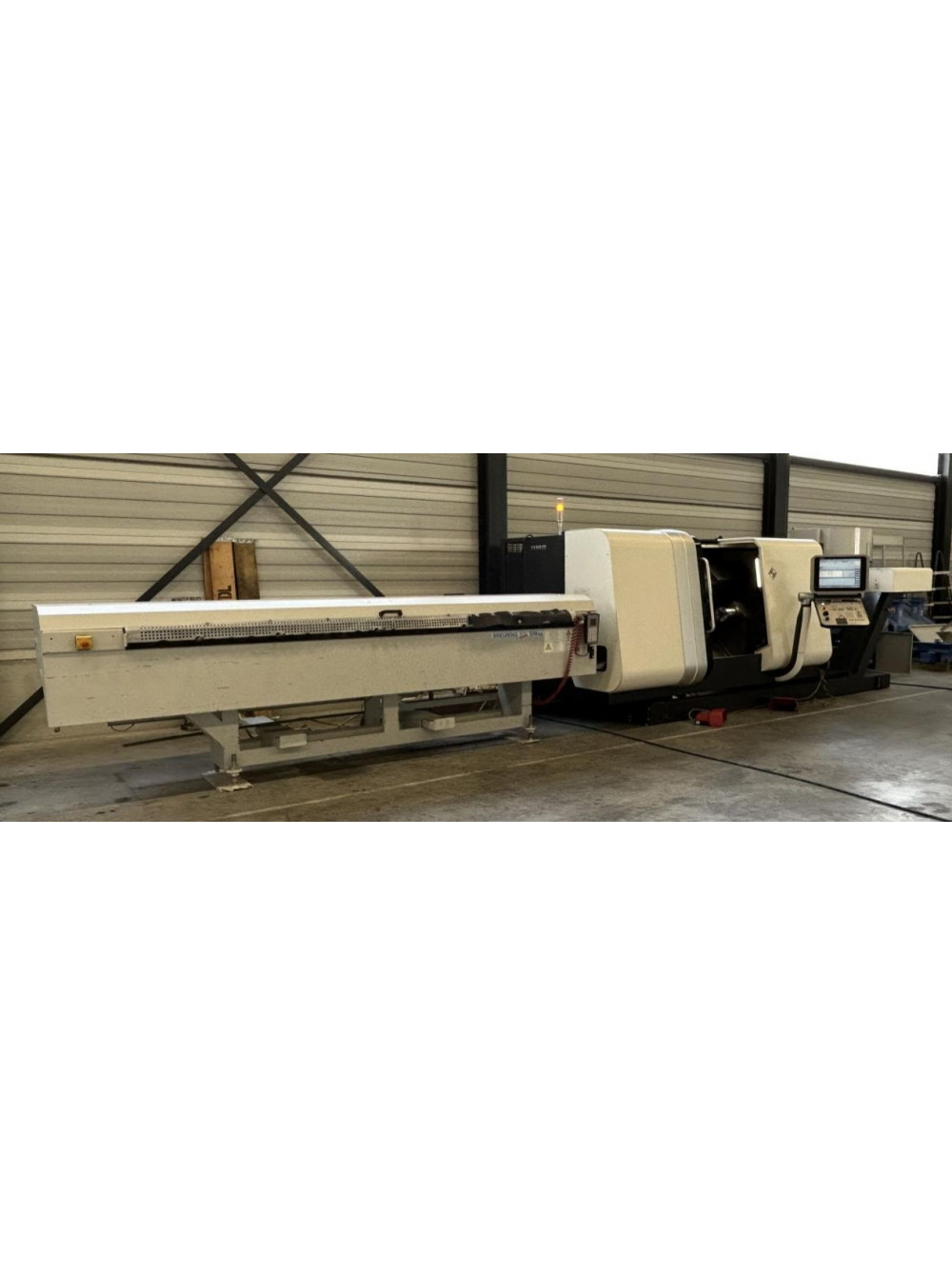

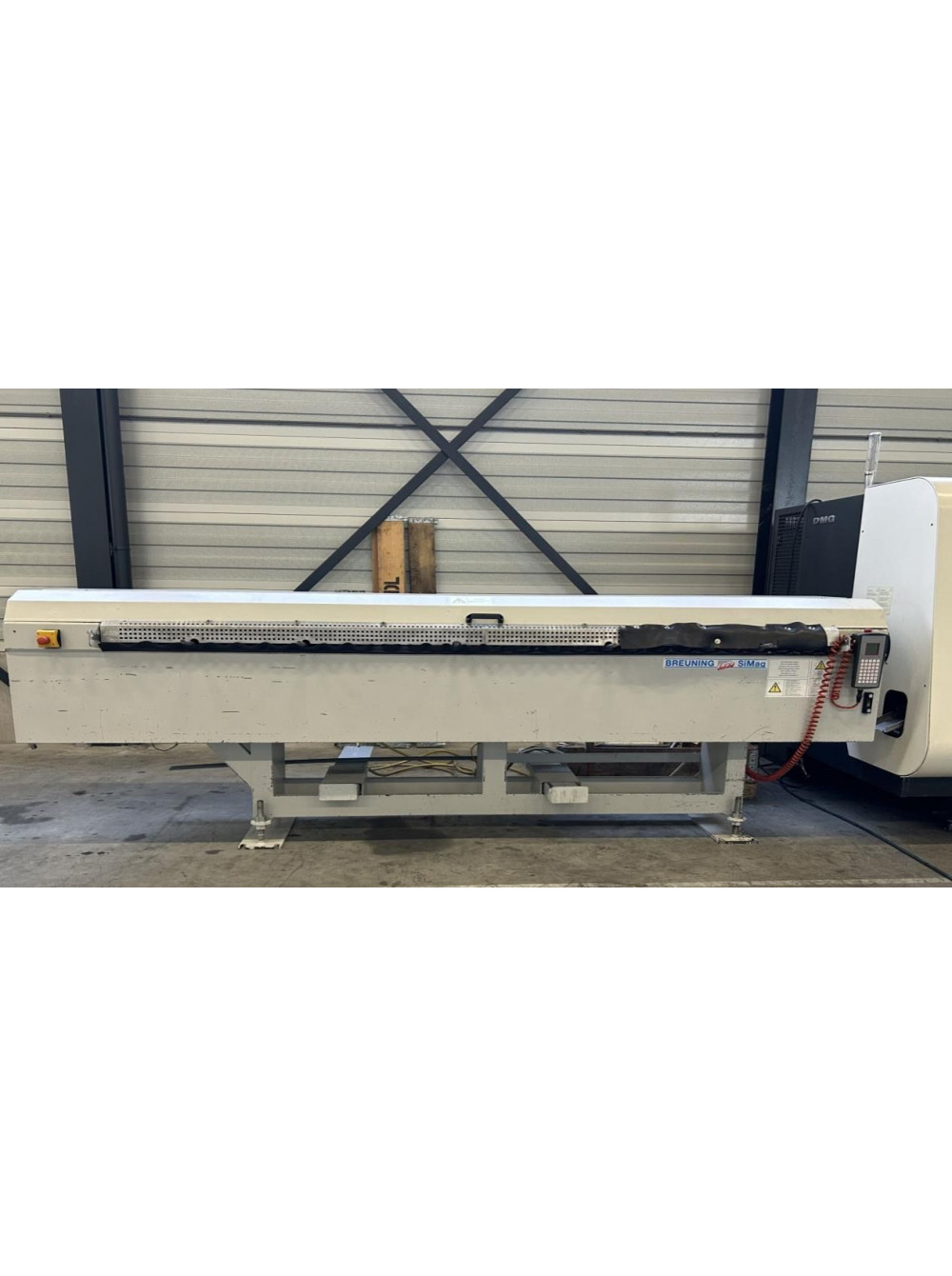

IRCO Breuning SIMAG 70,1-3000 Barfeeder новий 09-2010
Додаткова револьверна головка на 16 позицій із швидким налаштуванням інструменту TRIFIX (конус VDI 30)
Система прямого вимірювання за лінійним масштабом по осі Х
Години: Машина під напругою 63791 Год
Напрацювання 23408 Год
| Токарні ЧПК | |
| Діаметр обробки деталі мм | 410 |
| Довжина обробки мм діапазон | 850 |
| Управління ЧПУ | Siemens |
| Рік випуску | 2010 |
| Діаметр обробки мм діапазон | 400-499 |
| Довжина обробки мм | 700-899 |
| Токарні автомати | |
| Швидкість обертання шпинделя | 5000 |
