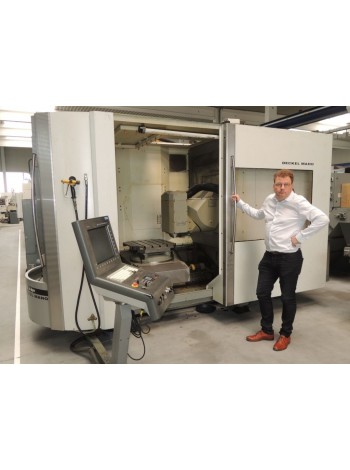

DMC 60 U 5-осевой обрабатывающий центр с ЧПУ
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.
D E C K E L M A H O (Германия)
Universal - 5-осевой обрабатывающий центр с ЧПУ с устройством смены поддонов
Модель DMC 60 U hi-dyn
Год 2006
Рабочий диапазон: поперечный ход фрезерной направляющей оси X 600 мм
Вертикальный ход фрезерного суппорта по оси Z 700 мм
Ход стола по оси Y 600 мм
Диапазон вращения фрезерной головки (ось B) -7 - 180 ° *
Диапазон стола / круговая скорость ок. (Ось C 360 °) / 20 об. / Мин.
Измерение заготовки ок. максимум Ø 580 х 550 мм высота
Диапазон подачи оси / быстрая подача 20-15 000/60000 мм / мин.
Стол / поддон размером 630 х 500 мм
Максимальная нагрузка на стол одинарная / двойная 600/1200 кг
Время смены поддонов макс. 20 сек
Держатель инструмента хвостовик ISO 40
Скорость шпинделя до 20 - 12 000 об / мин
Главный привод переменного тока, ок. 19 -28 кВт
Скорость вращения на фрезерном шпинделе в зависимости от оборотов шпинделя макс. 121/82 Нм
Общая электрическая нагрузка, ок. 50 кВт - 400 В - 50 Гц
Вес, ок. 9 500 кг
Аксессуары / Особенности:
* HEIDENHAIN 3D-модель ЧПУ с непрерывным контуром управления MILLPLUS iT для 5 осей
с экраном и ручным блоком управления модель HR 410
* * Универсальная 180 ° фрезерная головка с электроприводом прибл. 19-28 кВт и со скоростью шпинделя
до 12000 об / мин. Шпиндель двигателя охлаждается встроенным холодильным агрегатом.
* Устройство смены поддонов заготовки с отдельным поддоном и станцией установки заготовки
перед машиной, отведенной от рабочей зоны от брызговиков
* Автоматическая смена инструмента на 60 позиций, ISO 40, вес инструмента макс. 10 кг,
* Инфракрасный измерительный щуп HEIDENHAIN, модель TS 640 и с передатчиком.
* Внутренняя подача охлаждающей жидкости через шпиндель с 40 бар, то есть минимальное количество смазки с
Форсунки снаружи фрезерного шпинделя от Willy Birds
Транспортер стружки под рабочим местом на валках, большой блок подачи и очистки СОЖ
с фильтром щелевого типа Made by INTERLIT SUK 200/900 ок. Бак на 900 л,
* Полный корпус с большой раздвижной дверью с экраном ротора VISIPORT
* Нефтяной туман и поглотитель дыма, 2 поддона и т. Д.
Идеальная машина для очень эффективной 5-осевой обработки. Обработка сложных деталей с внешней установкой WP!
| Фрезерні ЧПК | |
| Вісь X | 600 |
| Вісь Y | 700 |
| Вісь Z | 600 |
| Швидкість шпінделя | 12000 |
| Кількість осей | 5 |
| Система управління | HEIDENHAIN |
| Рік випуску | 2006 |
| Вісь X діапазон | 500-699 |
| Вісь Y діапазон | 700-999 |
