DMC 635V Ecoline 6.05.22
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

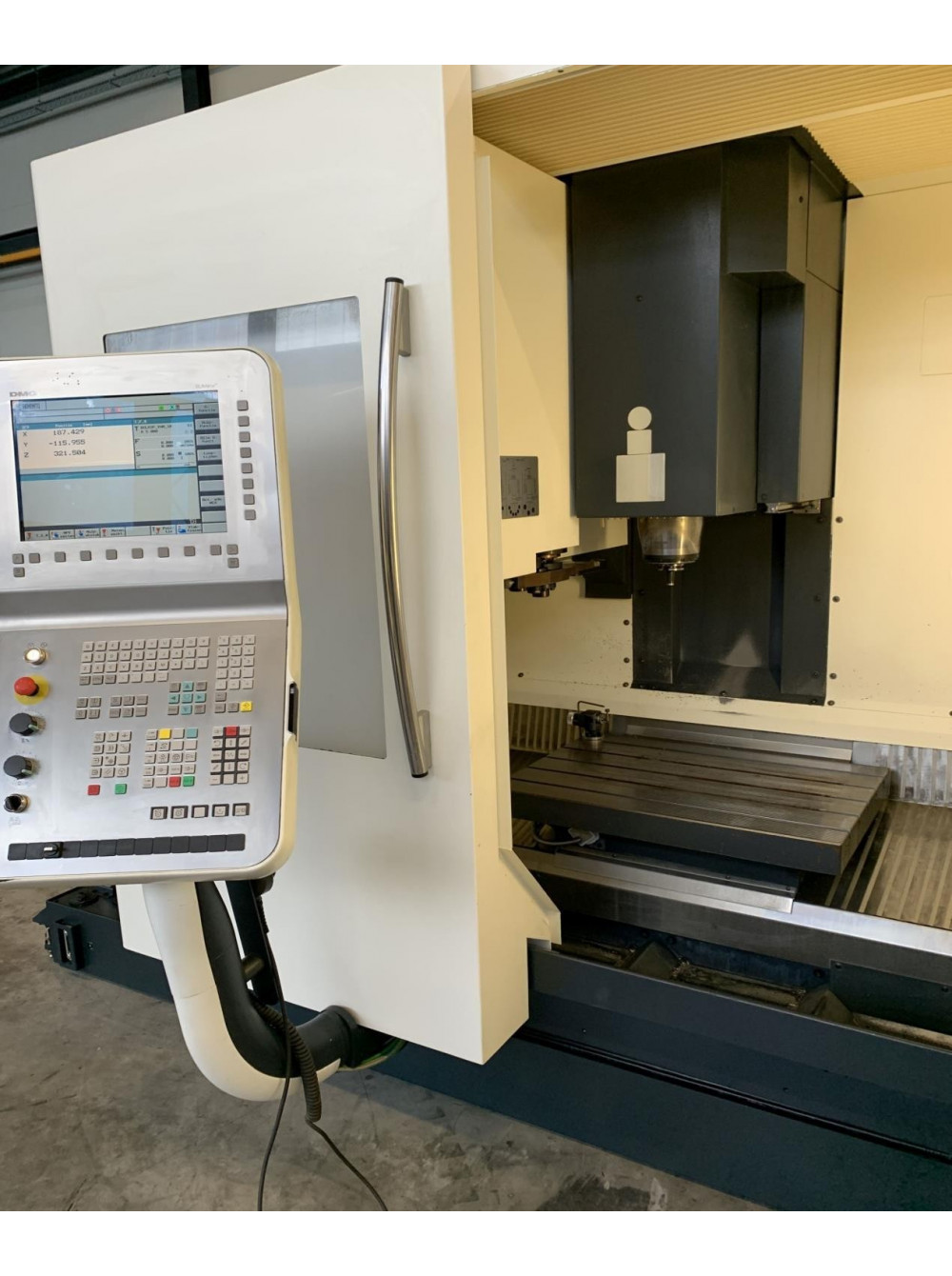

Вертикальный обрабатывающий центр
Марка: DMG

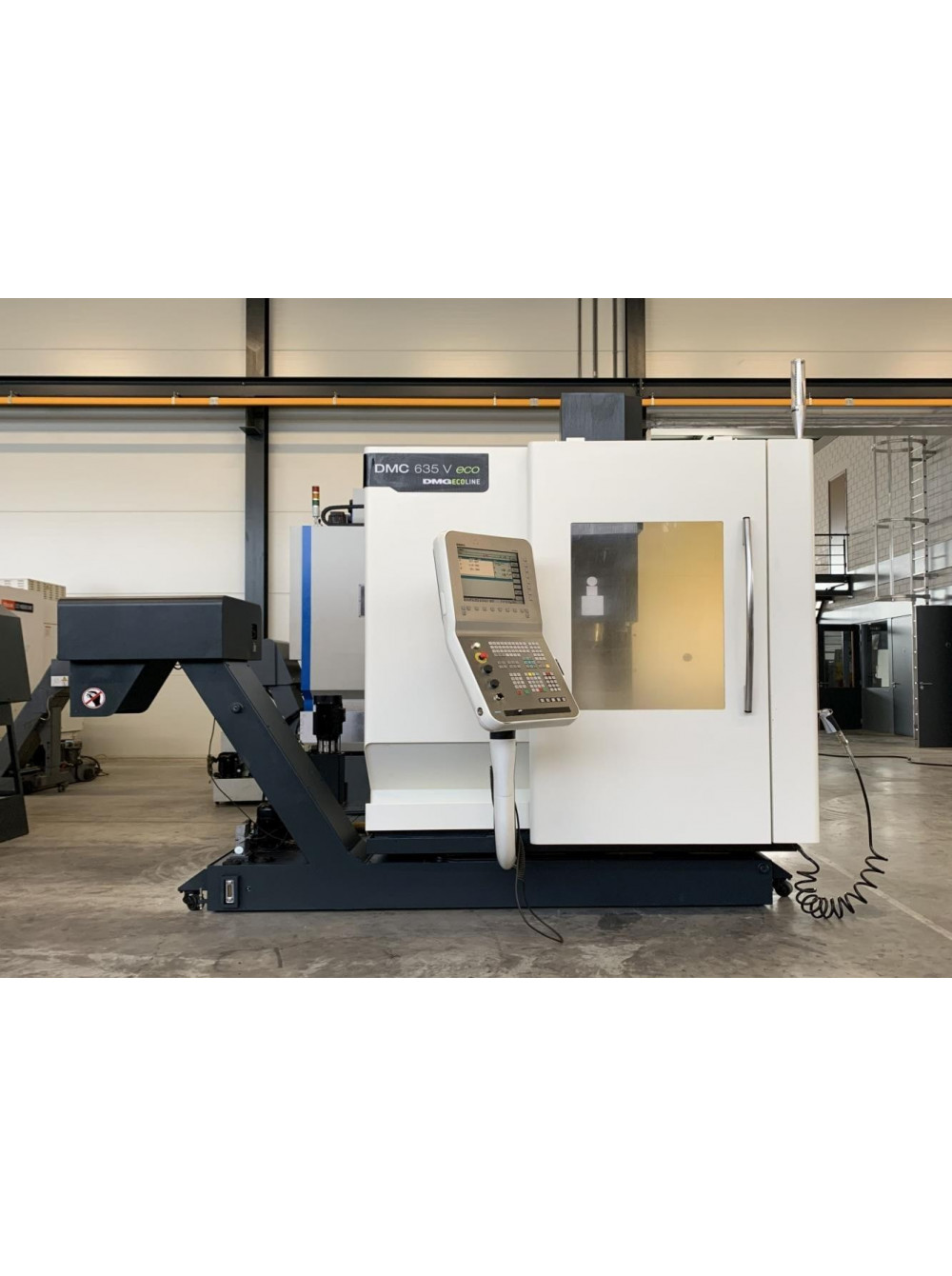

DMC 635V Ecoline
Рік виготовлення: 2011 рік

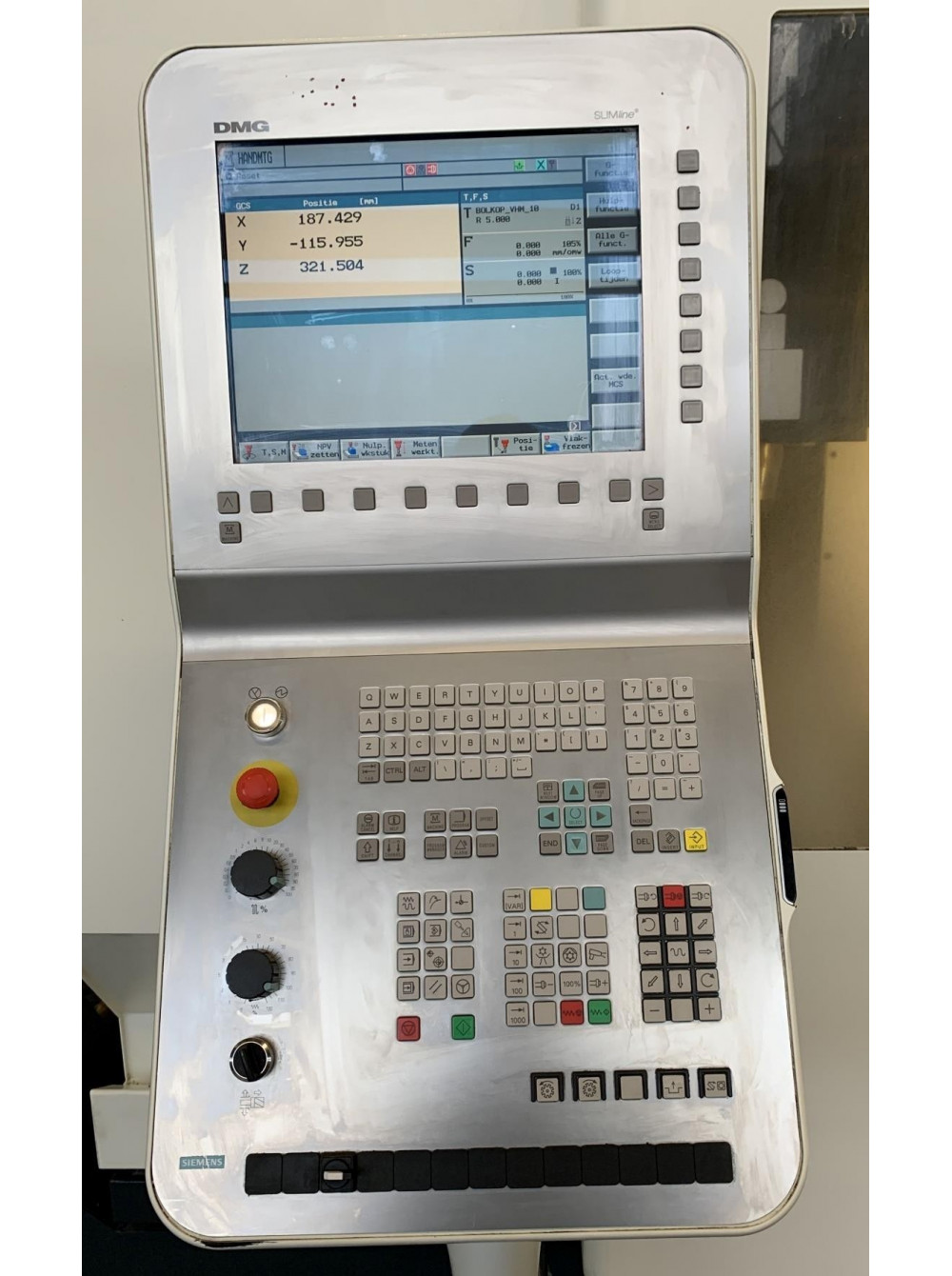

Керування з ЧПК: Siemens 810D Powerline (включаючи ShopMill)
Технічні характеристики:
Поперечні розміри робочого столу 560 mm
Поздовжні розміри робочого столу 790 mm
Переміщення по осі X (поздовжній хід столу) 635 mm
Переміщення по осі Y 510 mm
Переміщення осі Z (вертикальний хід шпинделя) 460 mm
Мінімум від кінця шпинделя до столу 150 mm
Максимум від кінця шпинделя до столу 650 mm
Максимальне навантаження на стіл 600 kg
Шпиндель
Конусний отвір шпинделя 7/24 ISO 40
Максимальна швидкість обертання 10000 min-1
Потужність двигуна (30 хвилин) 13 kW
Потужність двигуна (безперервна потужність) 9 kW
Максимальний крутний момент на шпинделі 83 Nm

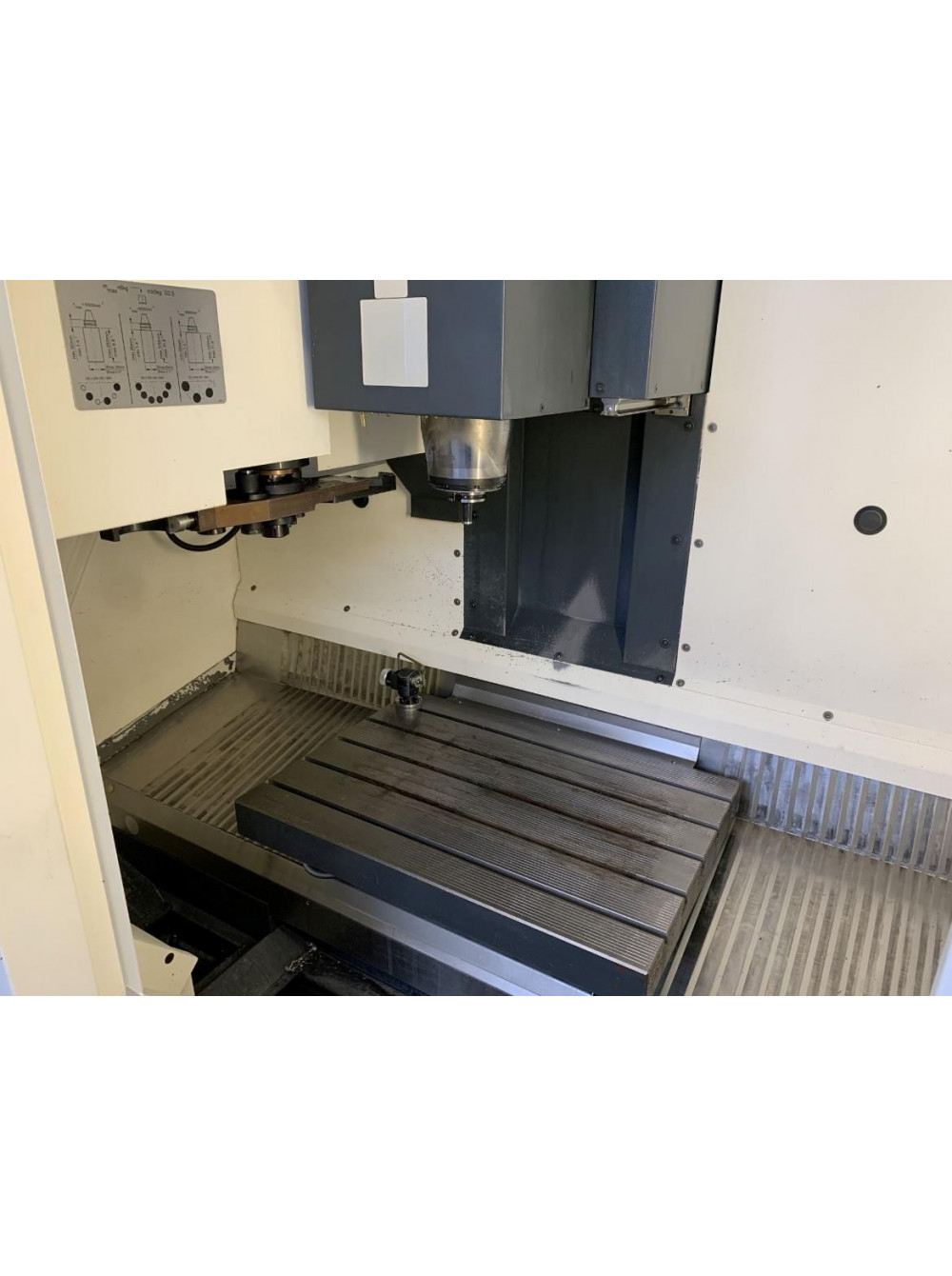

Таблиця
Номінальний розмір Т-слотів 14H12 mm
Кількість Т-слотів 5

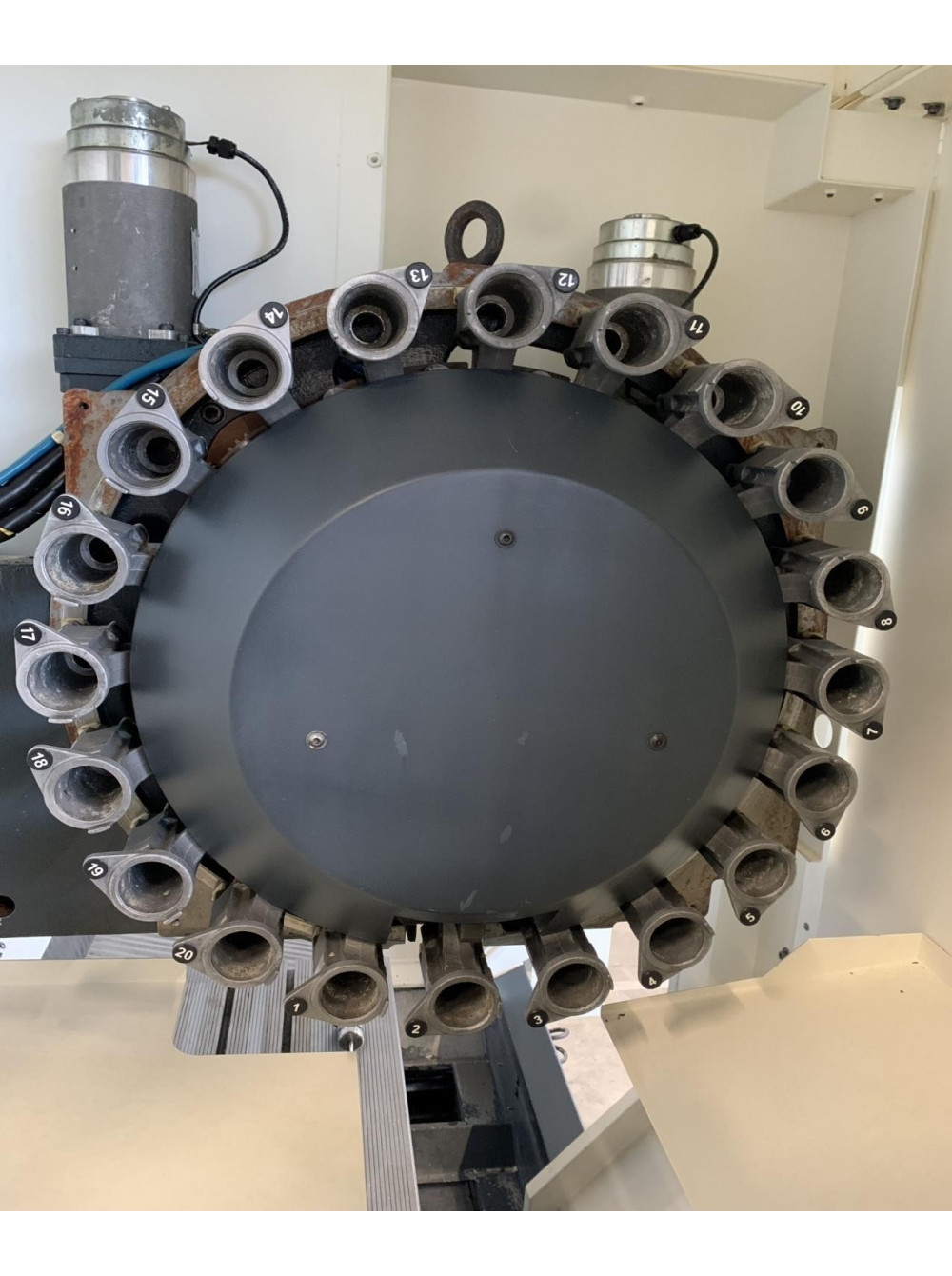

Ємність магазину 20 інструментів
Тип кріплення інструментів DIN 69871-SK 40
Макс діаметр інструменту (з сусіднім інструментом) 80 mm
Макс діаметр інструменту (з пустими сусідніми тримачами) 130 mm
Максимальна вага інструменту 6 kg
Час зміни інструмента інструмент на інструмент 1,6 sec.
Розмір
Ширина 2181 mm
Глибина 3008 mm
Висота від підлоги 2650 mm
Вага верстата 3700 kg
У комплекті:
Високопродуктивний шпиндельний двигун 10 000 об/хв/83 Нм/13 кВт
Насос охолодження шпинделя (12 бар)
Конвейер стружки скребкового типу з баком охолоджуючої рідини 300 л
Перемикання повітряного потоку охолоджуючої рідини
Розпилювач охолоджуючої рідини
Закрита шафа з м'яким дахом
Додатковий змив столу
4 кольорові сигнальні лампи

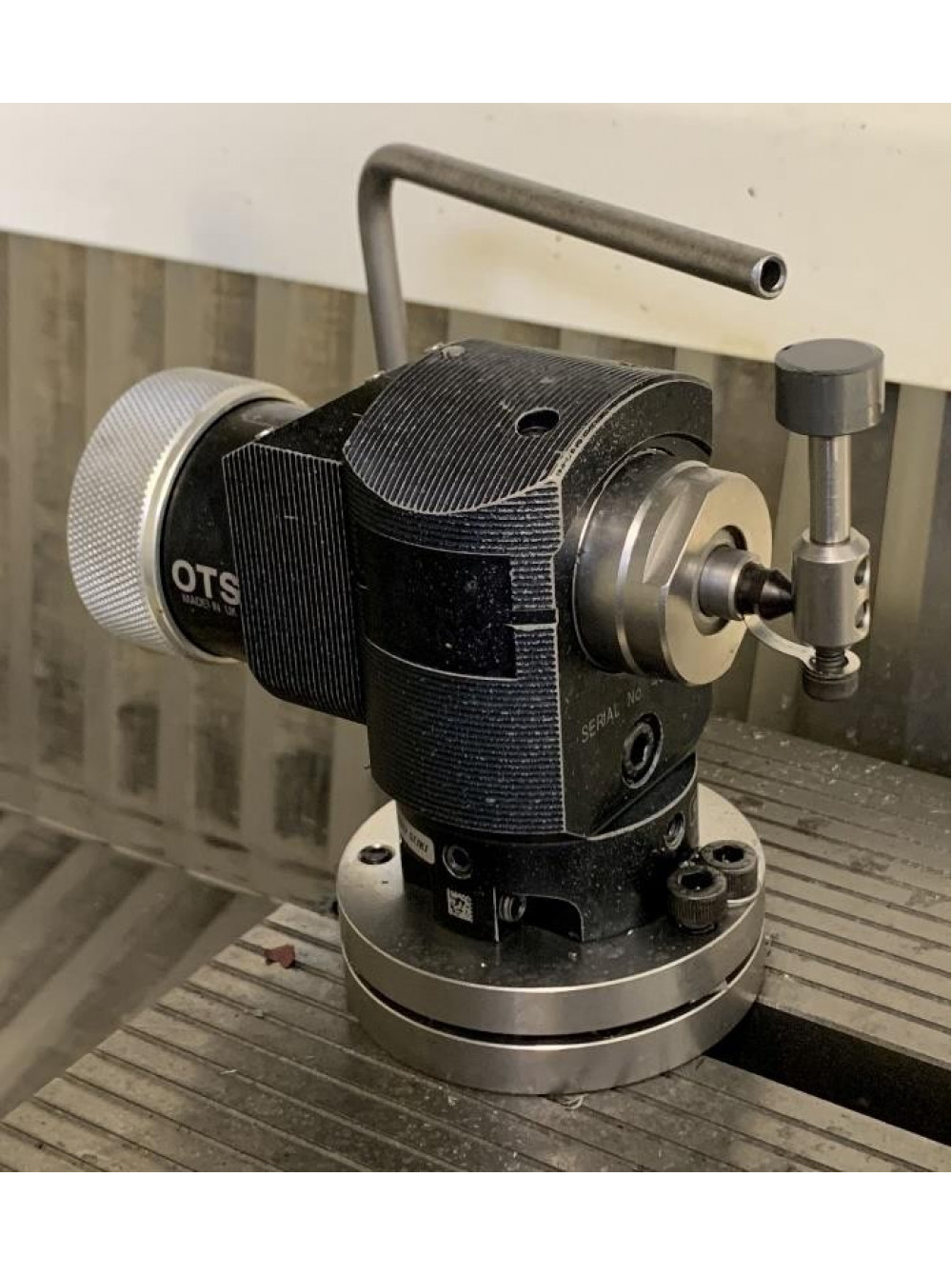

Система сенсорного щупа Renishaw TS 27R Tool

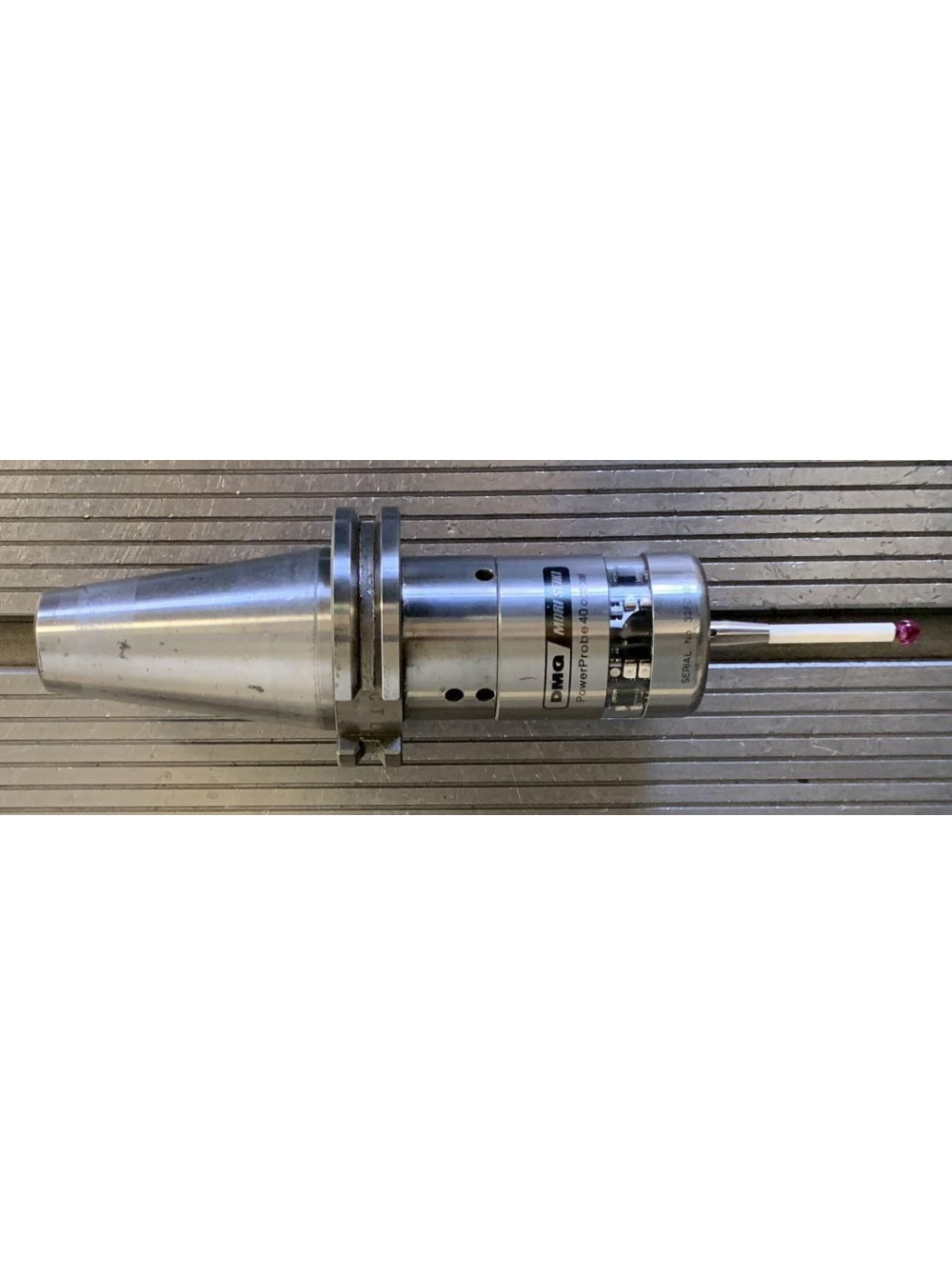

Система сенсорного щупа заготовки
Години роботи:
Машина під струмом 27526 годин
Години роботи шпинделя 6056 годин
| Фрезерні ЧПК | |
| Вісь X | 635 |
| Вісь Y | 510 |
| Вісь Z | 460 |
| Швидкість шпінделя | 10000 |
| Кількість осей | 3 |
| Система управління | Siemens |
| Рік випуску | 2011 |
| Вісь X діапазон | 500-699 |
| Вісь Y діапазон | 500-699 |
