DMG CTX 800 BETA 18.03.2024
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

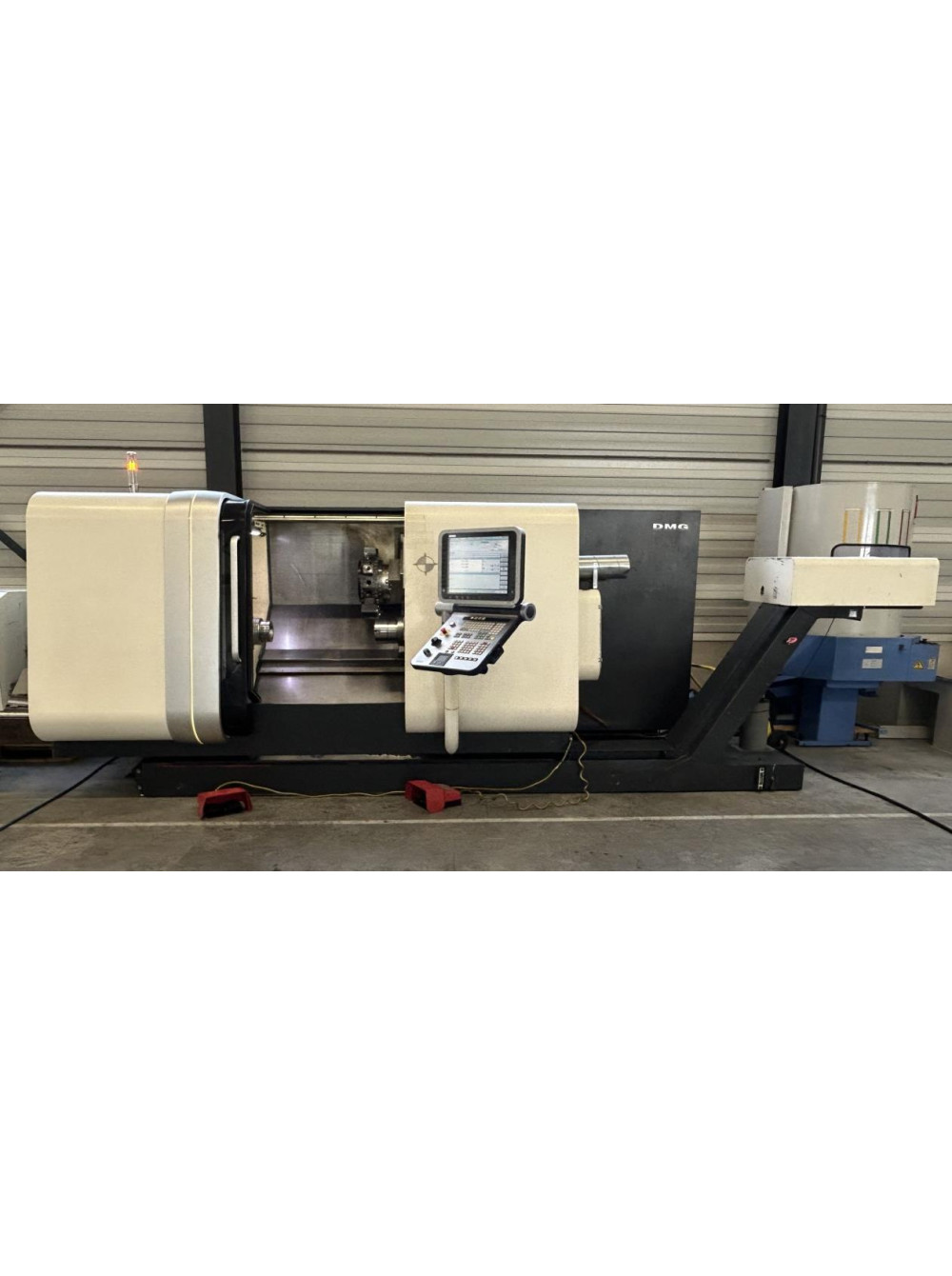

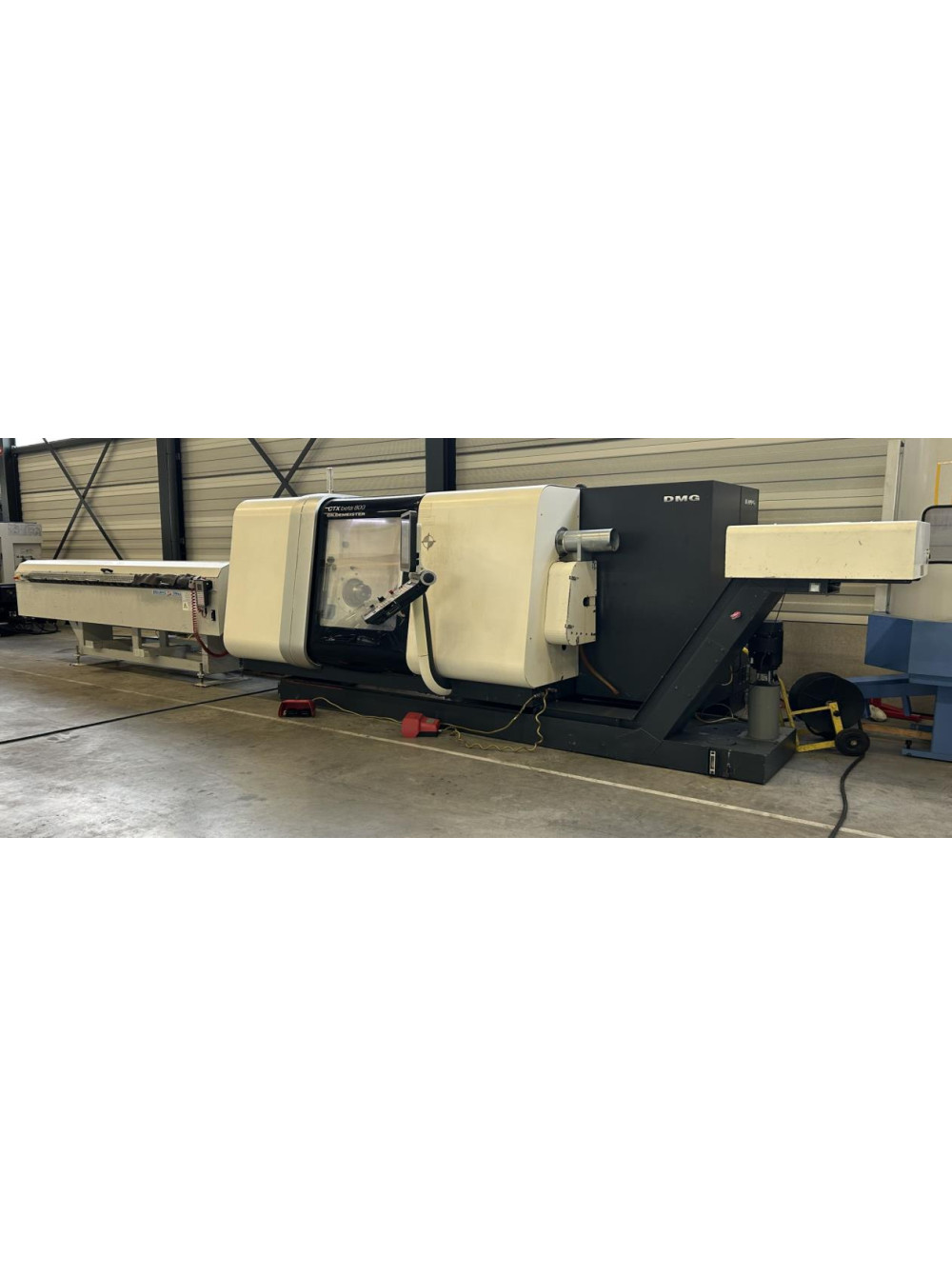

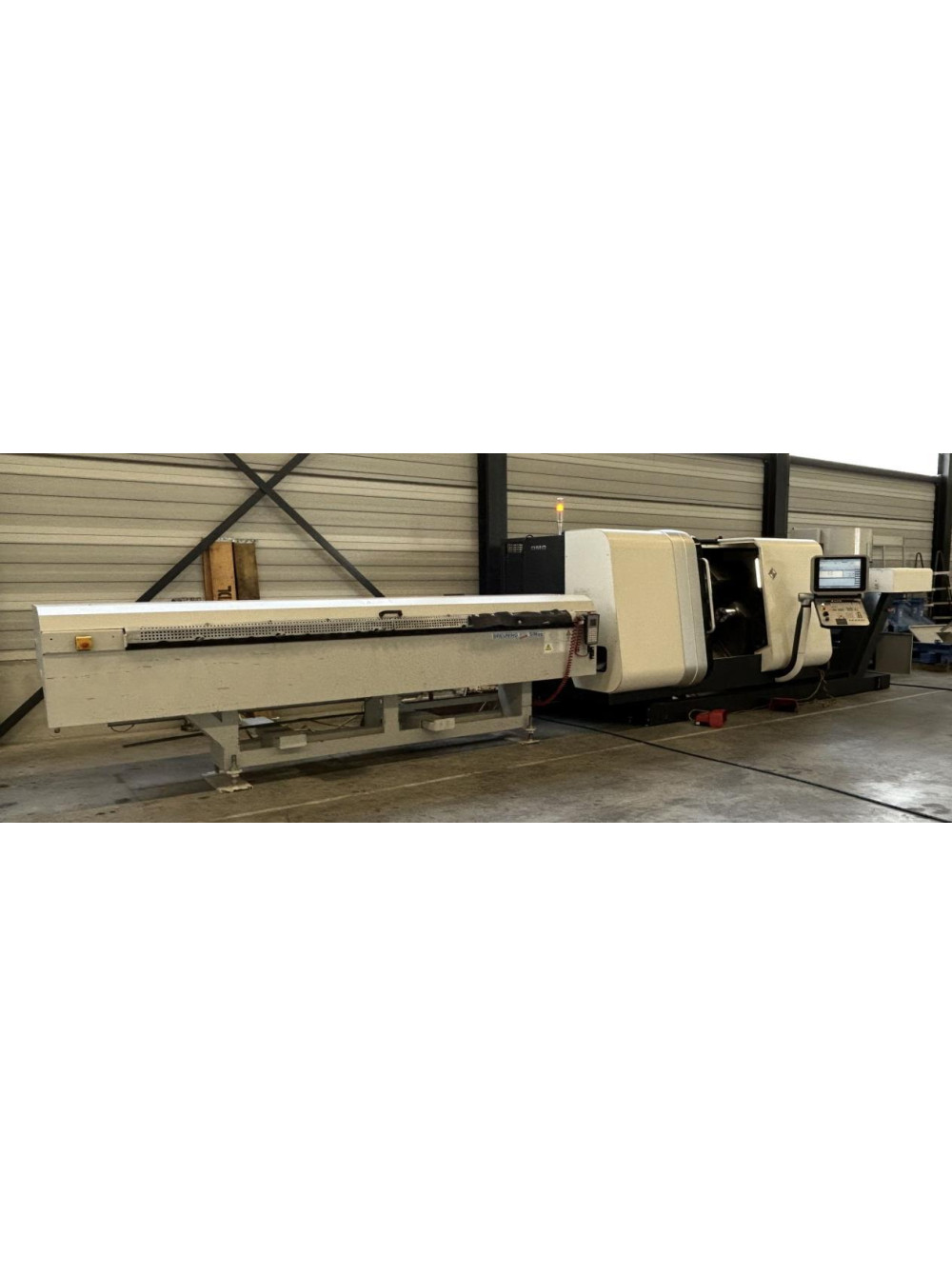

DMG CTX 800 BETA
Токарний верстат з ЧПК з віссю Y
Виробник: DMG MORI
Країна: Нідерланди
Рік: 2010

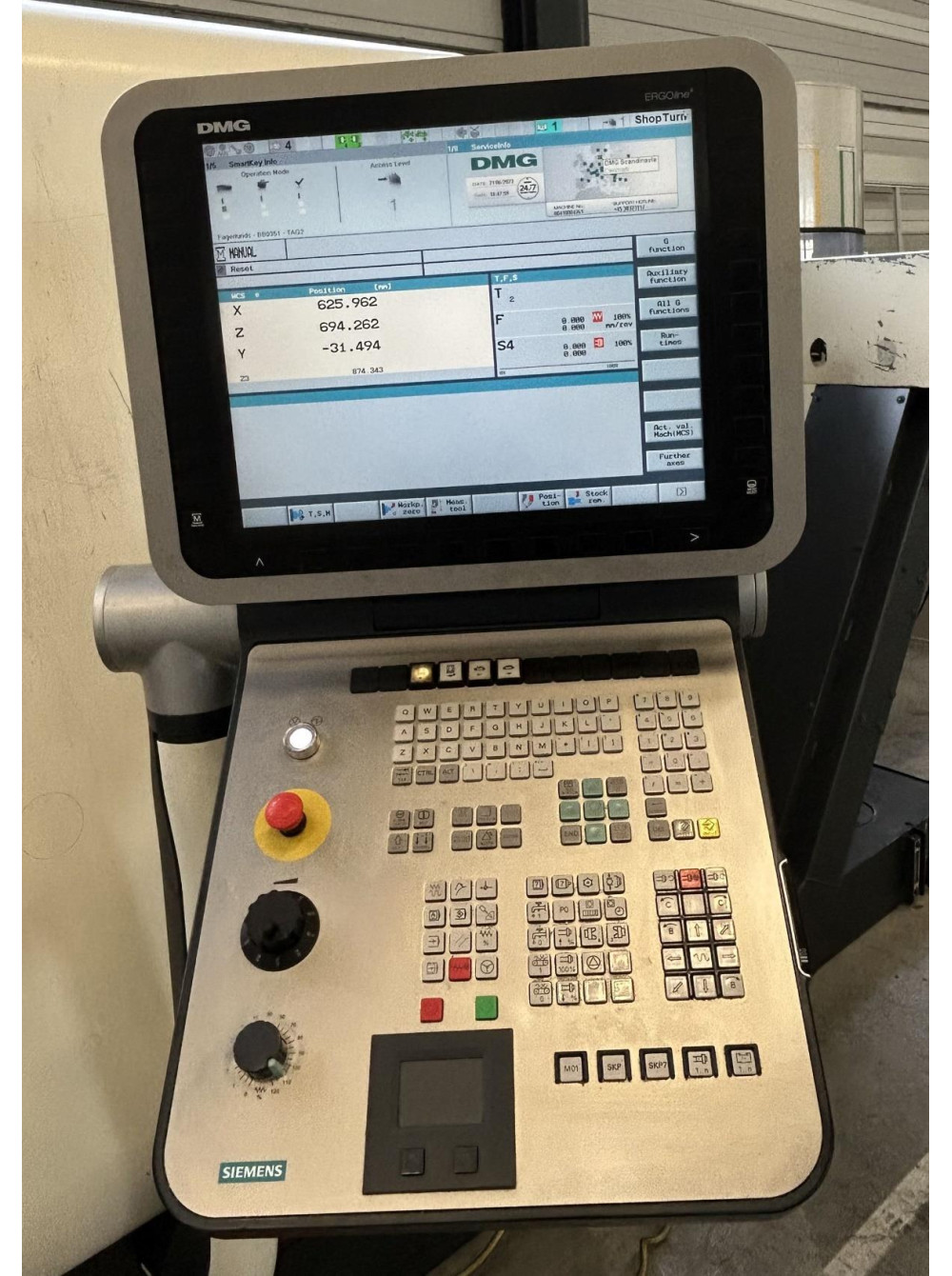

Система керування: Siemens 840D Solutionline + ShopTurn
Години: машина під напругою — 63791 Год
Напрацювання — 23408 Год
Технічні деталі:
Прискорений хід (вісь X): 30 м/хв
Прискорений хід (вісь Y): 22,5 м/хв
Прискорений хід (вісь Z): 30 м/хв
Хід (вісь Х): 300 мм
Хід (вісь Y): ± 60 мм
Хід (вісь Z): 850 мм
Вимоги до потужності (30 хвилин): 65 кВА
Інструментальна система:
Кількість інструментів: 16
Кількість інструментів, якими можна керувати: 16
Конус інструментальний: DIN 69880 -30
Привідні інструменти: DIN 5480
Час індексації (один крок): 0,1 сек.
Потужність шпинделя фрези (40% ED): 11,3 кВт
Максимальна швидкість обертання шпинделя: 4000 хв-1
Максимальний крутний момент шпинделя: 28 Нм
Головний шпиндель:
Максимальна швидкість обертання: 5000 хв-1
Діаметр отвору шпинделя: 65 мм
Потужність двигуна (40% рейтинг ED): 34 кВт
Потужність двигуна (100% рейтинг ED): 25 кВт
Максимальний крутний момент: 380 Нм
Вторинний шпиндель:
Максимальна швидкість обертання: 6000 хв-1
Діаметр отвору шпинделя: 65 мм
Потужність двигуна (40% рейтинг ED): 20 кВт
Потужність двигуна (100% рейтинг ED): 15 кВт
Максимальний крутний момент: 127 Нм
- Максимальний поворот: 700 мм
- Максимальний діаметр обробки: 410 мм
- Відстань між губками патрона обох шпинделів: 800 мм
Розміри машини:
Висота центру шпинделя: 1040 мм
Довжина з транспортером стружки: 4475 мм
Ширина: 1875/2681 мм
Висота: 1990 мм
Вага: 6130 кг
Додаткова інформація:
- Конвеєр стружки

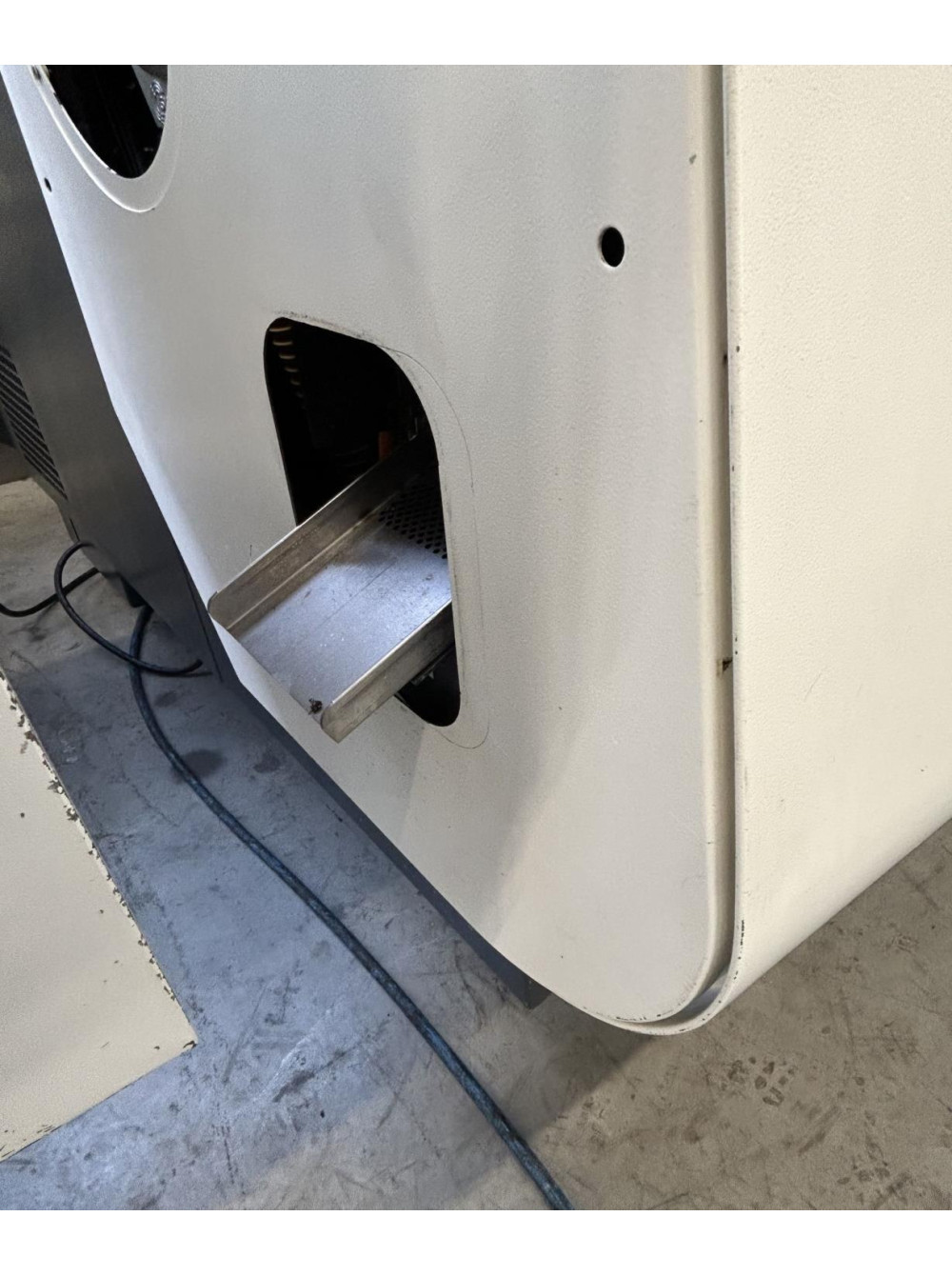

- Уловлювач деталей з транспортним ременем ліворуч
- Для деталей макс. ø 65 x 200 мм, вага 3 кг
- Другий шпиндель з діаметром прутка ø 65 мм
- 4-х кольорова сигнальна лампочка
- Додаткові програмні клавіші для підрахунку, завантаження барів тощо.

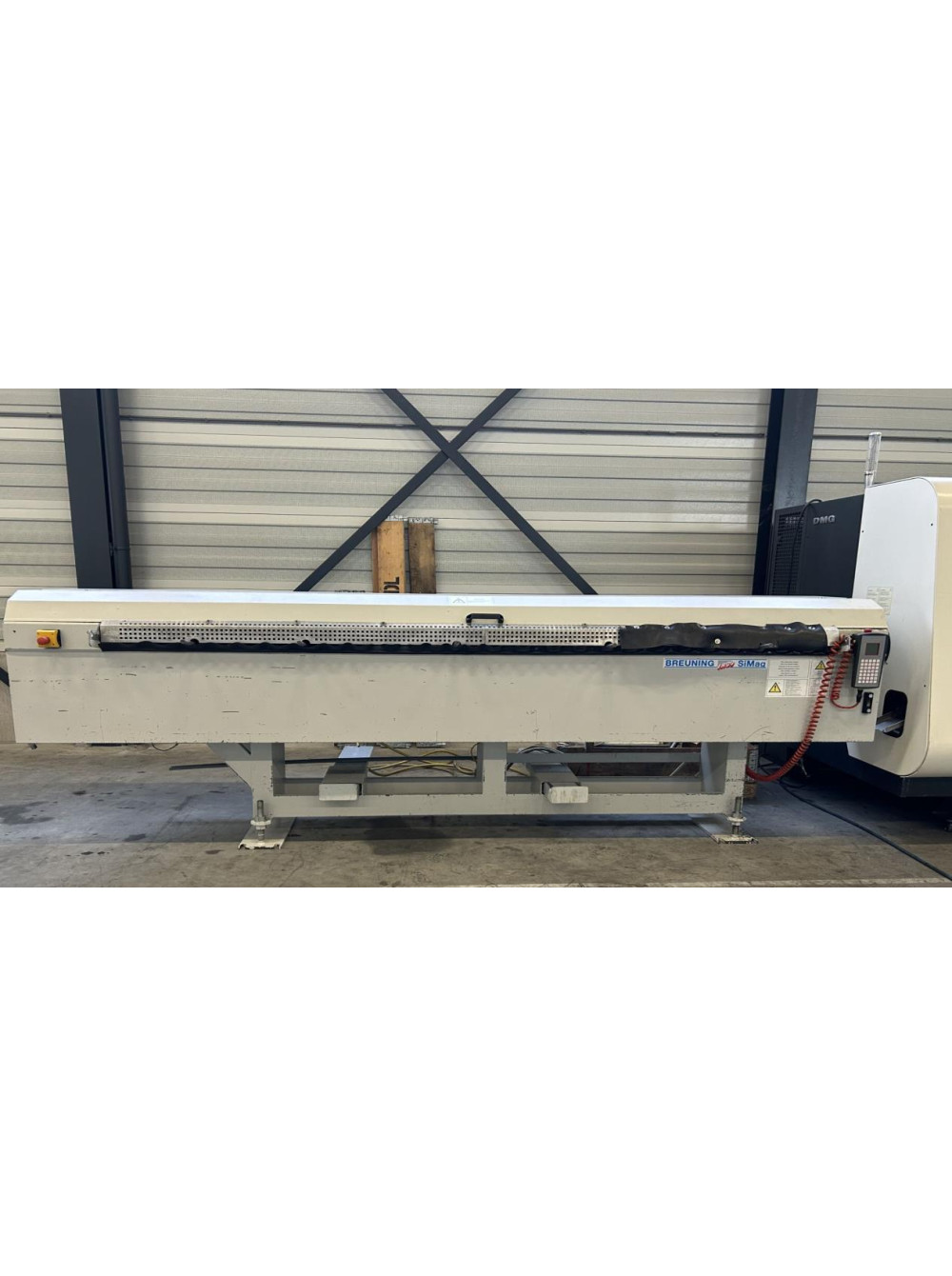

- IRCO Breuning SIMAG 70,1-3000 Barfeeder новий 09-2010

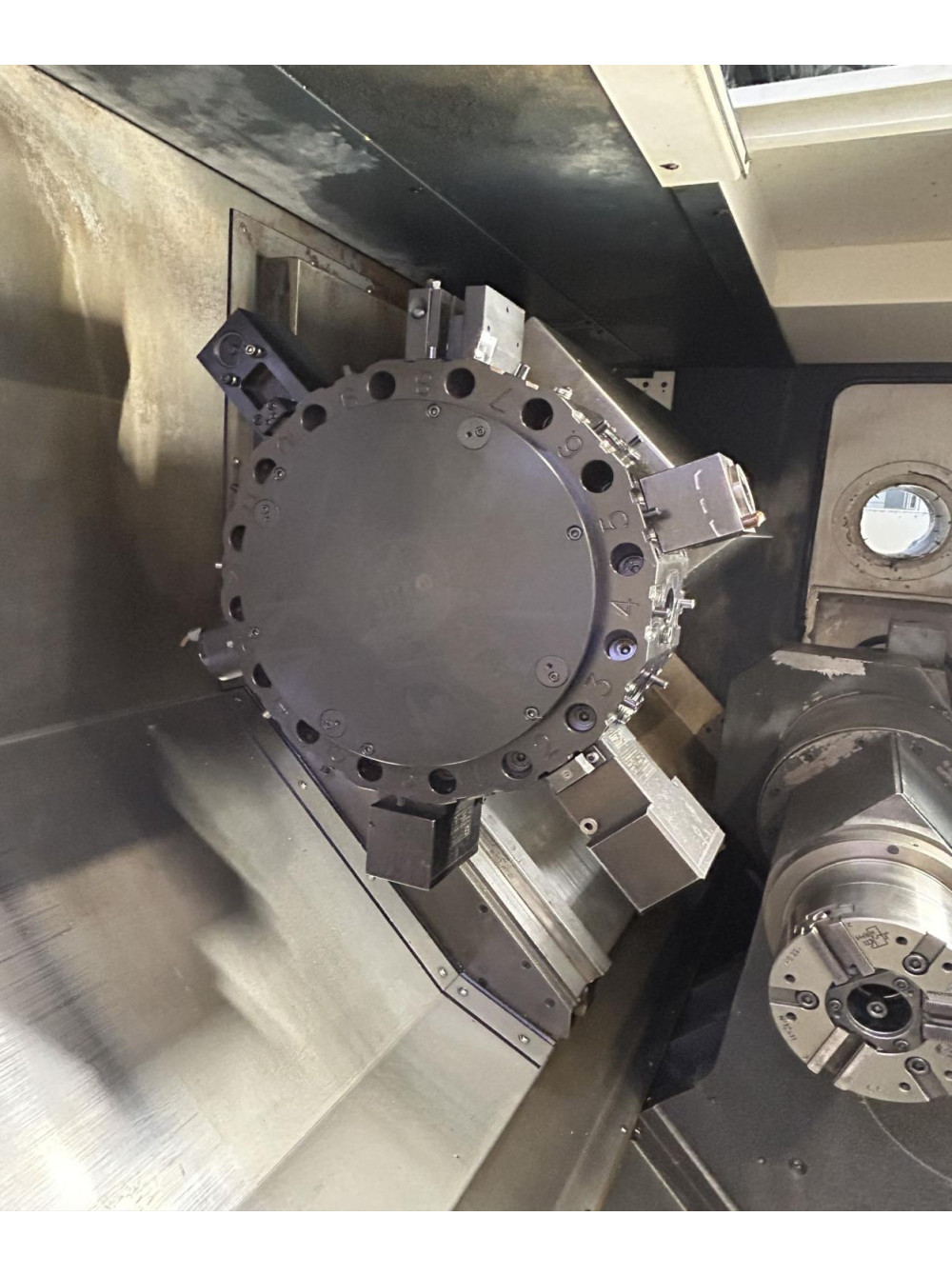

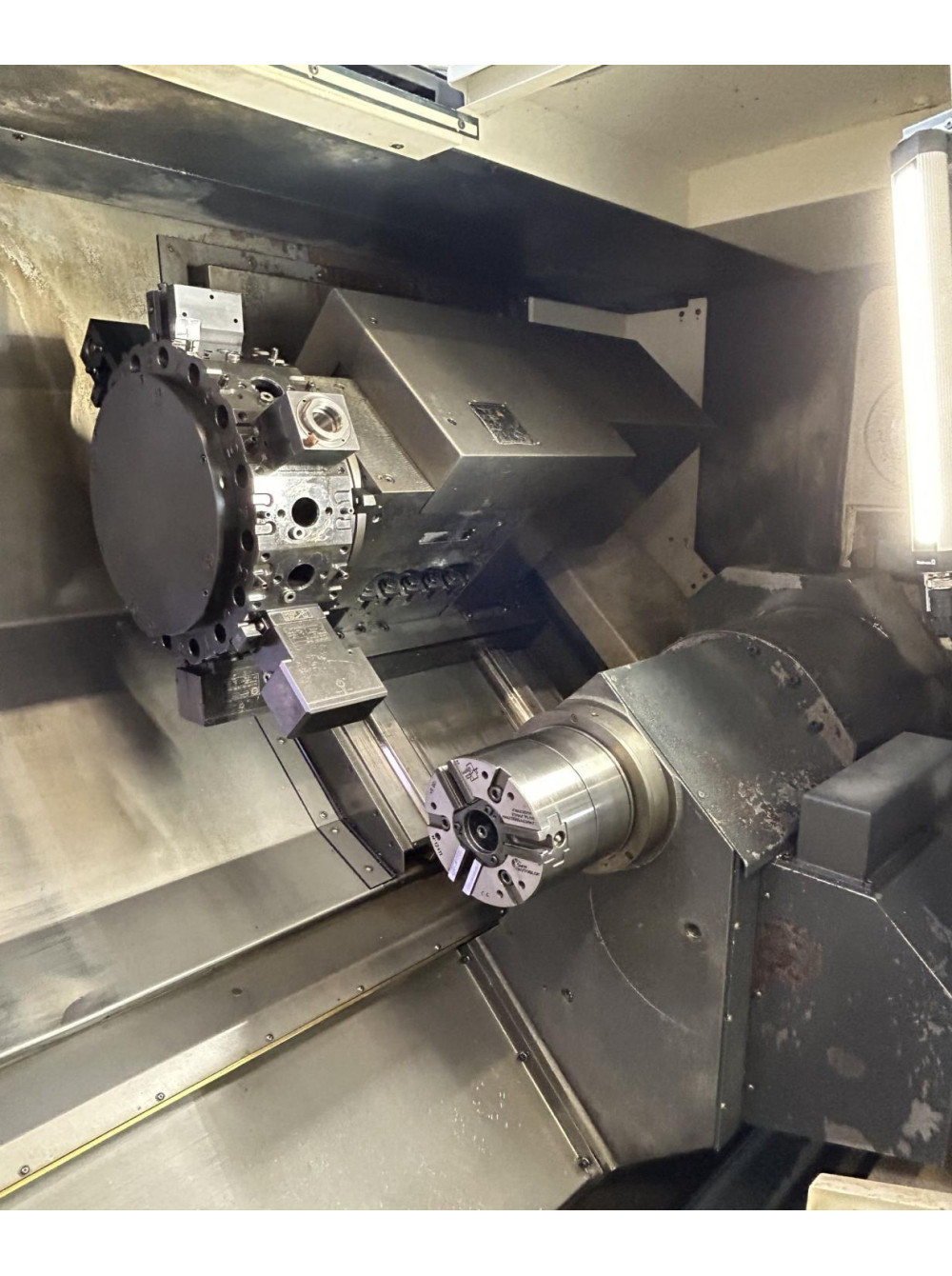

- Додаткова револьверна головка на 16 позицій із швидким налаштуванням інструменту TRIFIX (конус VDI 30)
- Система прямого вимірювання за лінійним масштабом по осі Х
