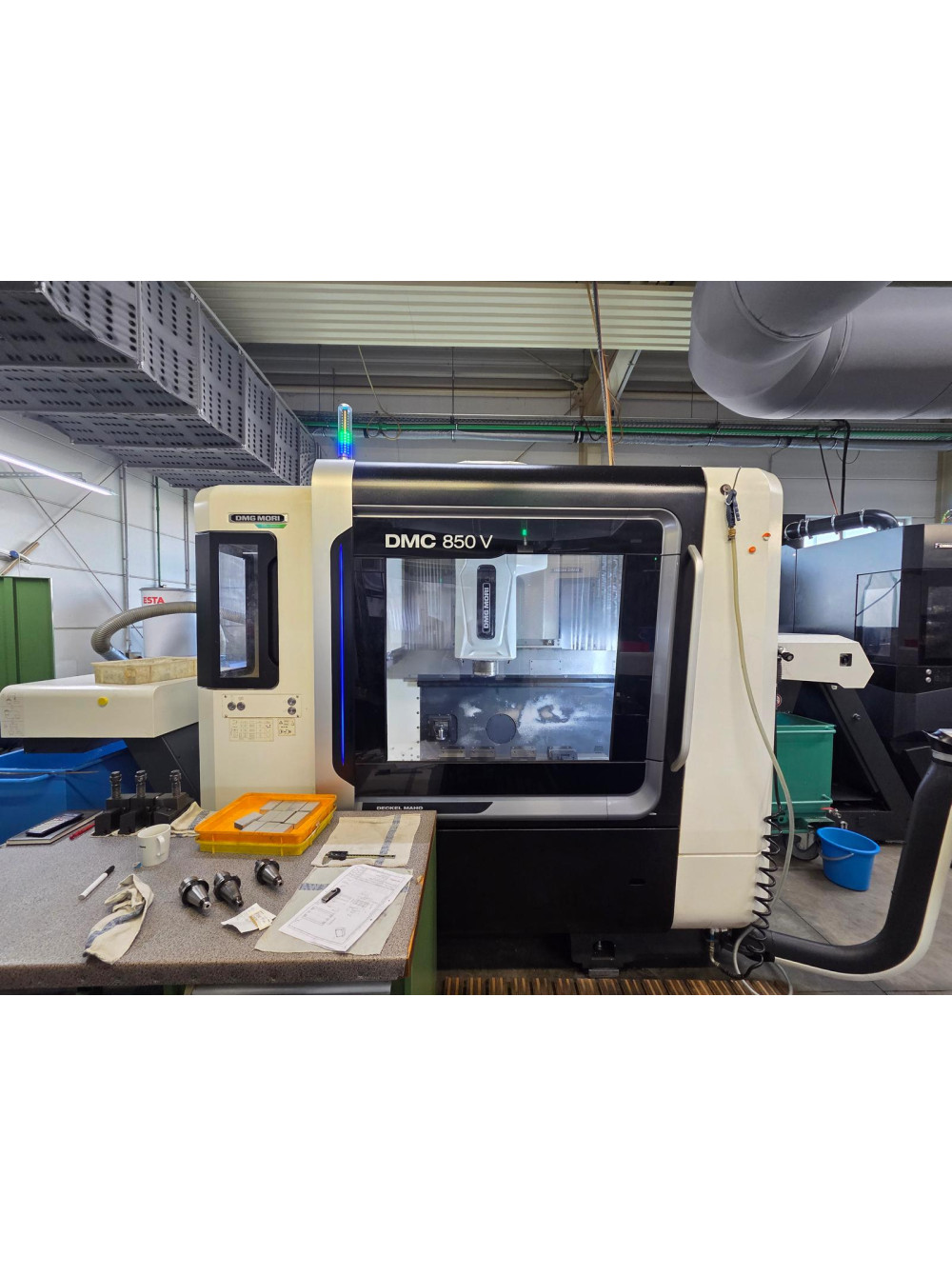

DMG mori DMC 850 V

3-осьовий вертикальний обробний центр

Рік: 2021

Країна: Німеччина

Виробник: DMG mori

Система ЧПК: Heidenhain TNC 640

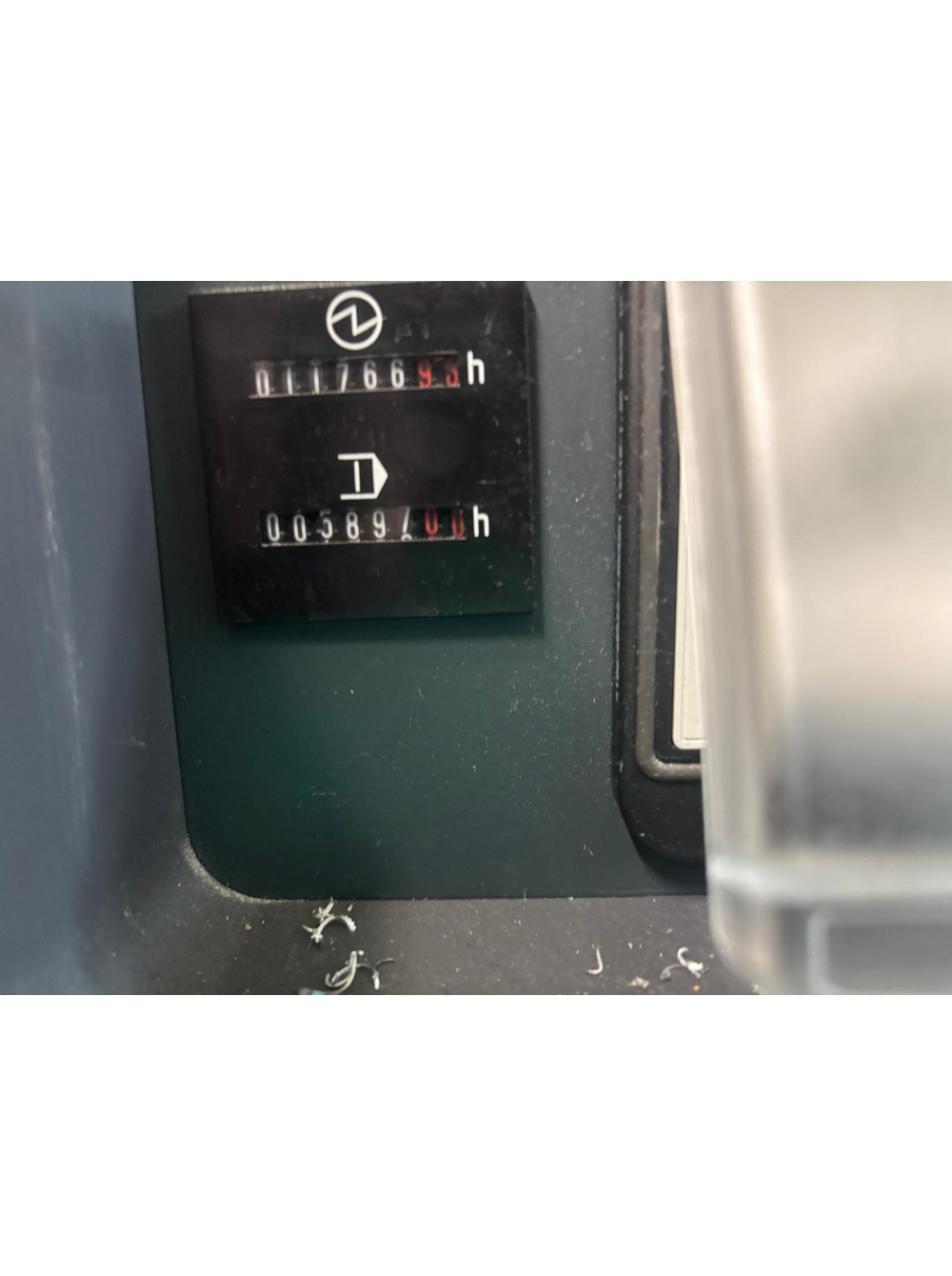

Напрацювання:

Шпиндель - 5 897 год

Загально - 11 766 год

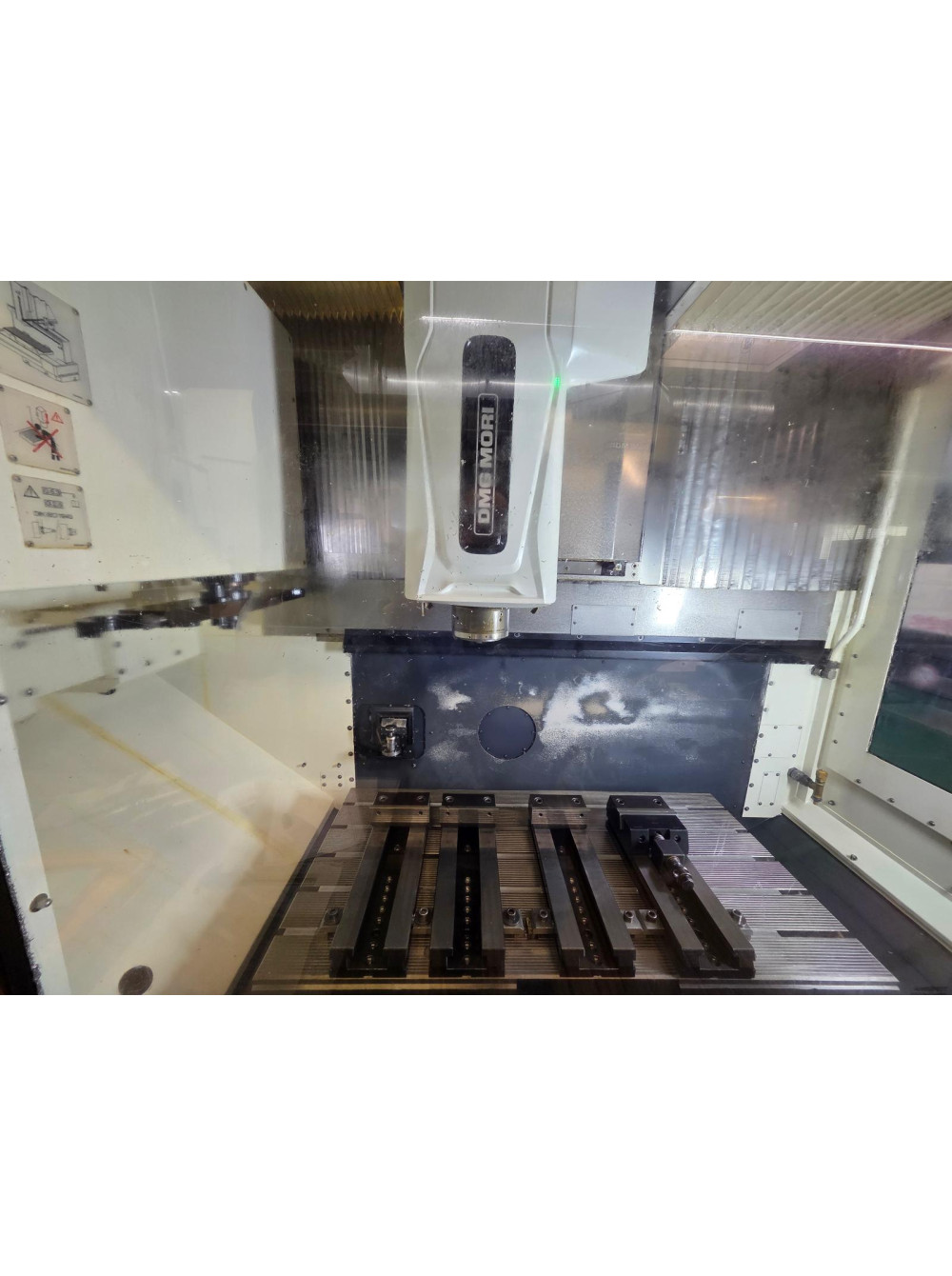

Робоча зона:

• Переміщення по осях:

  • X: 850 мм

  • Y: 520 мм

  • Z: 475 мм

• Робочий стіл: 1160 × 570 мм

• Висота завантаження: 800 мм

• Максимальне навантаження на стіл: 1000 кг

Шпиндель (SK-40):

Стандартний:

• 20 – 15 000 об/хв

• Потужність: 21 / 16 кВт (40 / 100%)

• Крутний момент: 111 / 85 Нм

Швидкі переміщення та подачі:

• Швидкі переміщення (X/Y/Z): 42 м/хв

• Прискорення: 5 м/с²

• Сила подачі: 6,5 кН

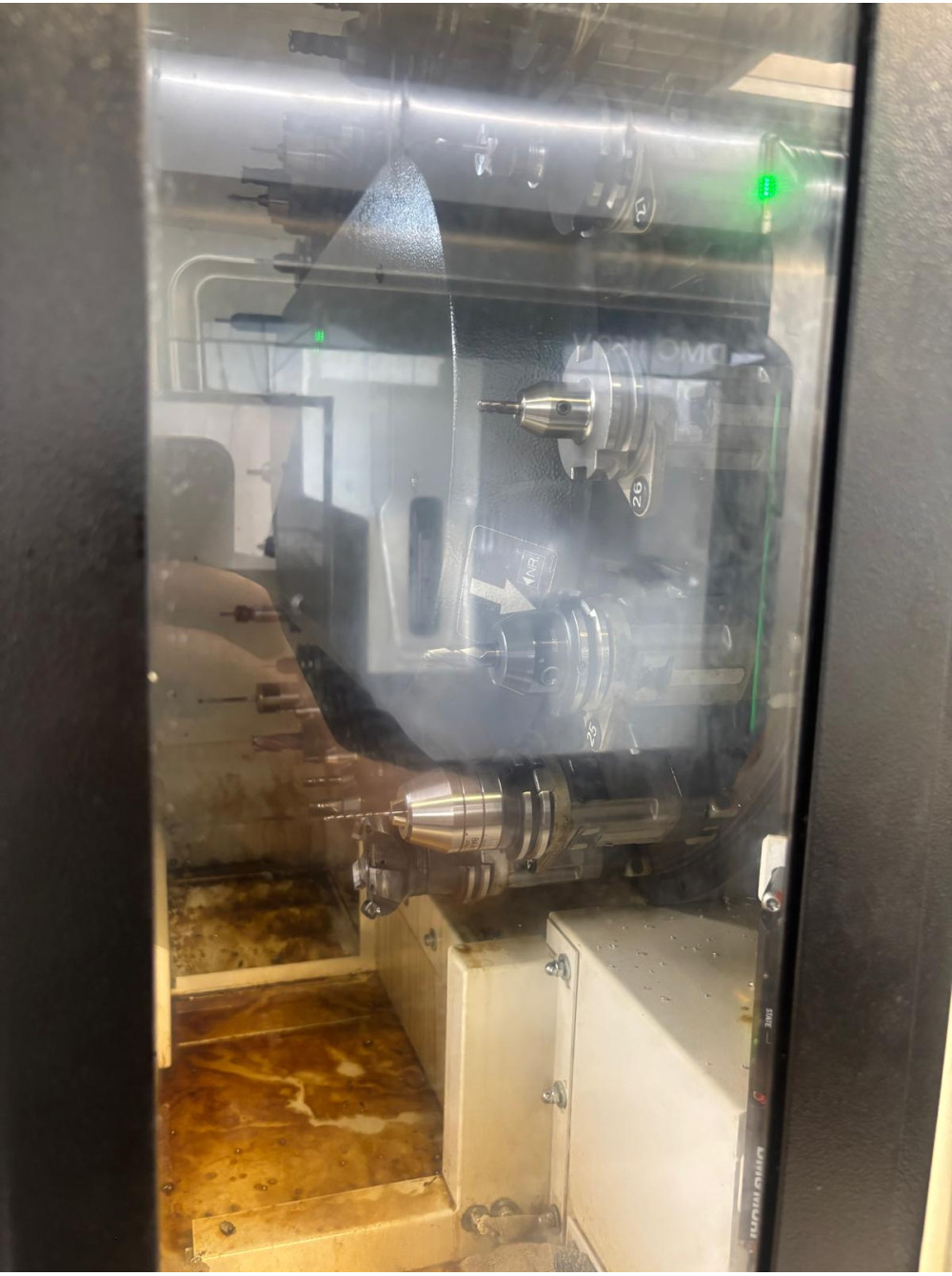

Інструментальний магазин:

• Ємність: 20 / 30 / 60 / 120 інструментів

• Діаметр інструмента: 80 мм (100 мм)

• Діаметр при вільних сусідніх позиціях: 130 мм (160 мм для SK-50)

• Довжина інструмента: до 300 мм (360 мм)

• Максимальна вага: 8 кг

• Час зміни інструмента (chip-to-chip): 5,7 с (30 інструментів)

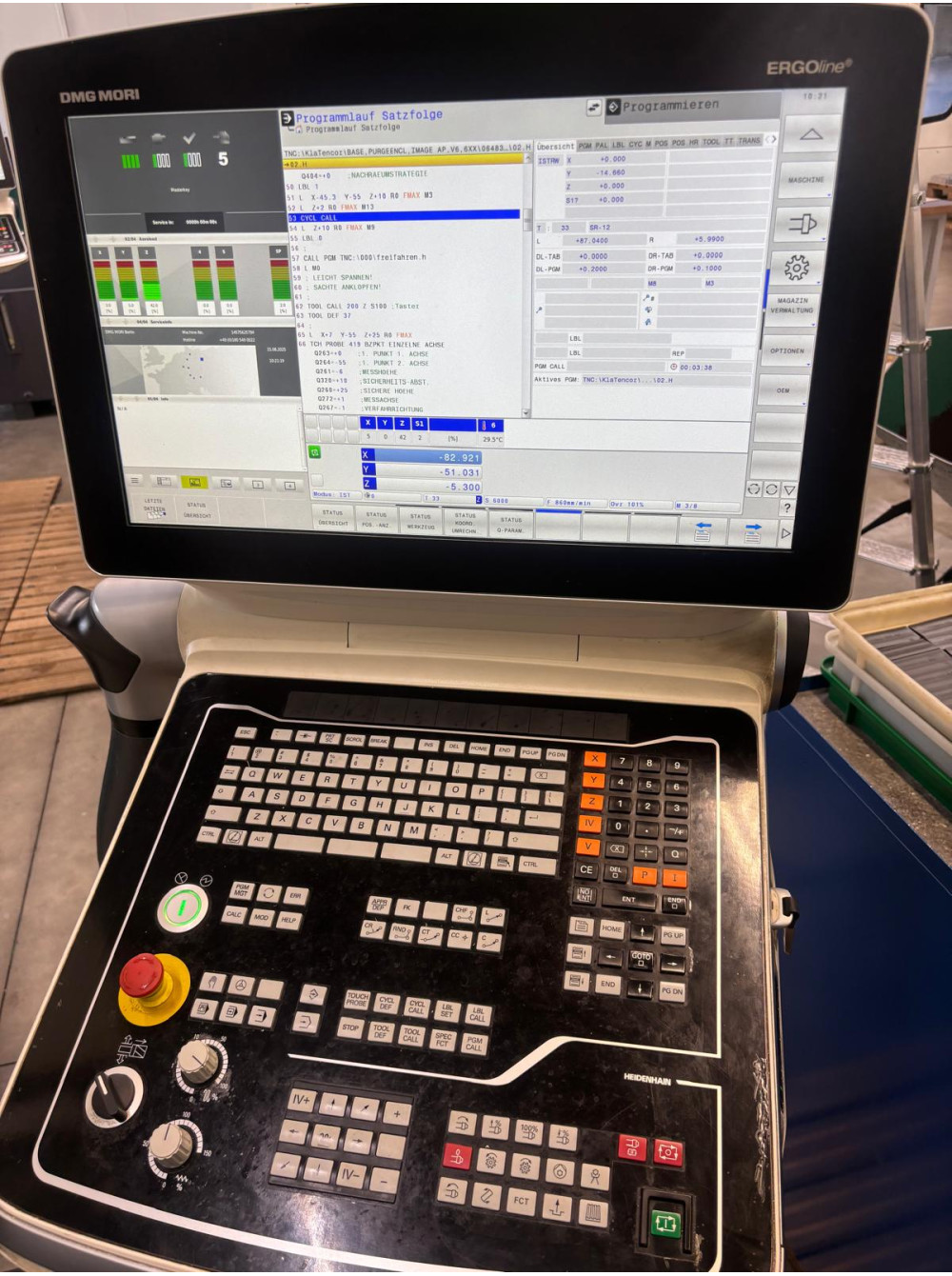

Система ЧПК:

• ERGOline Control

  Heidenhain TNC 640 (19″ або 21,5″, графічне програмування, 3D-симуляція, DCM)

Оснащення та опції:

• Система охолодження шпинделя, гвинтових пар і напрямних

• Лазерне вимірювання інструменту Heidenhain TT460/TT160

• Інфрачервоний вимірювальний щуп (TS 460)

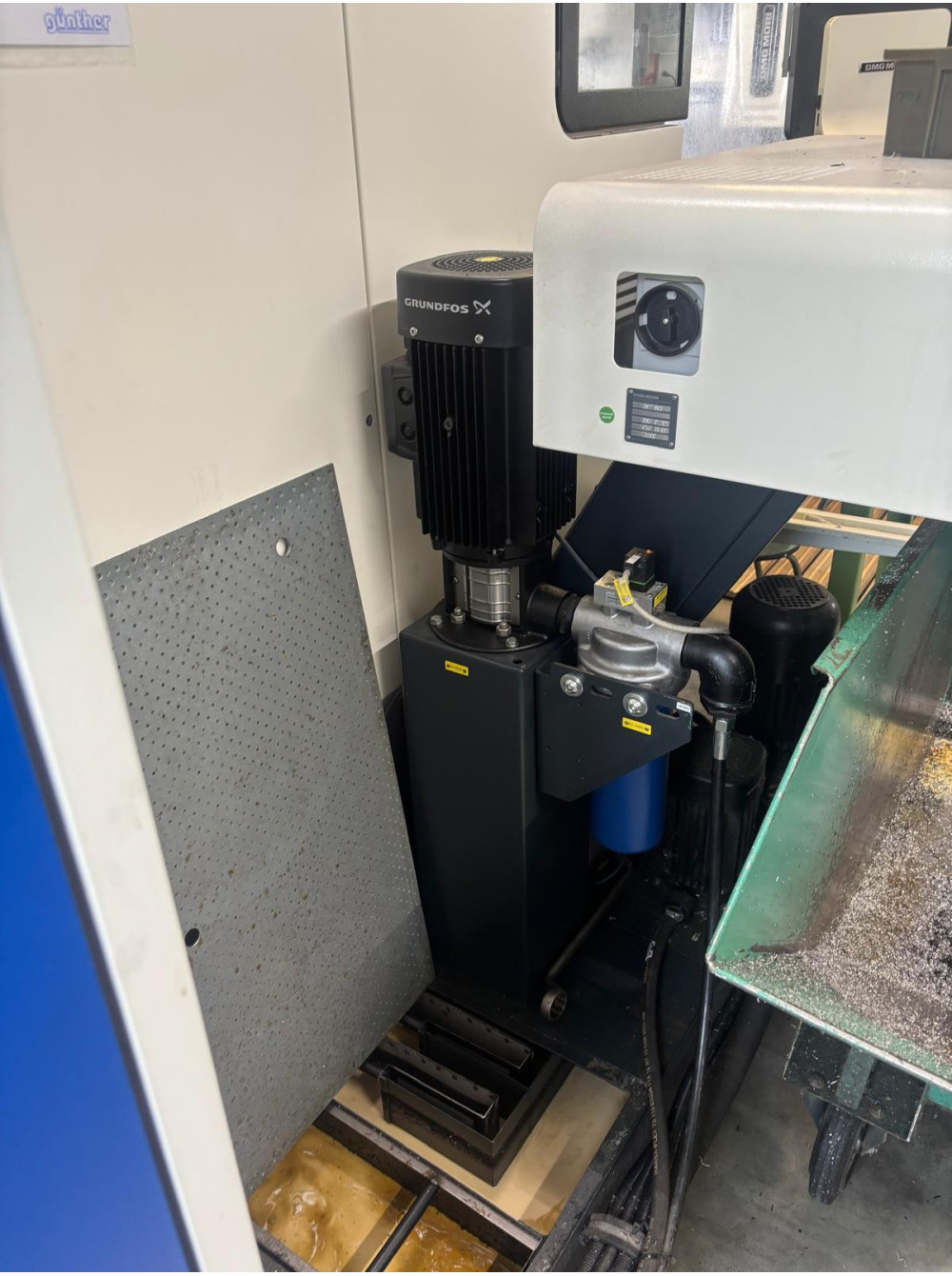

• Система внутрішньої подачі охолодження (20 бар, 245 л бак)

• Транспортер стружки та система обдуву

• Можливість підключення до DMG MORI IoTconnector

Технічні характеристики:

• Вага верстата: ~ 9 000 кг

• Підключена потужність: 28–30 кВт

• Живлення: 400 В, 50 Гц
