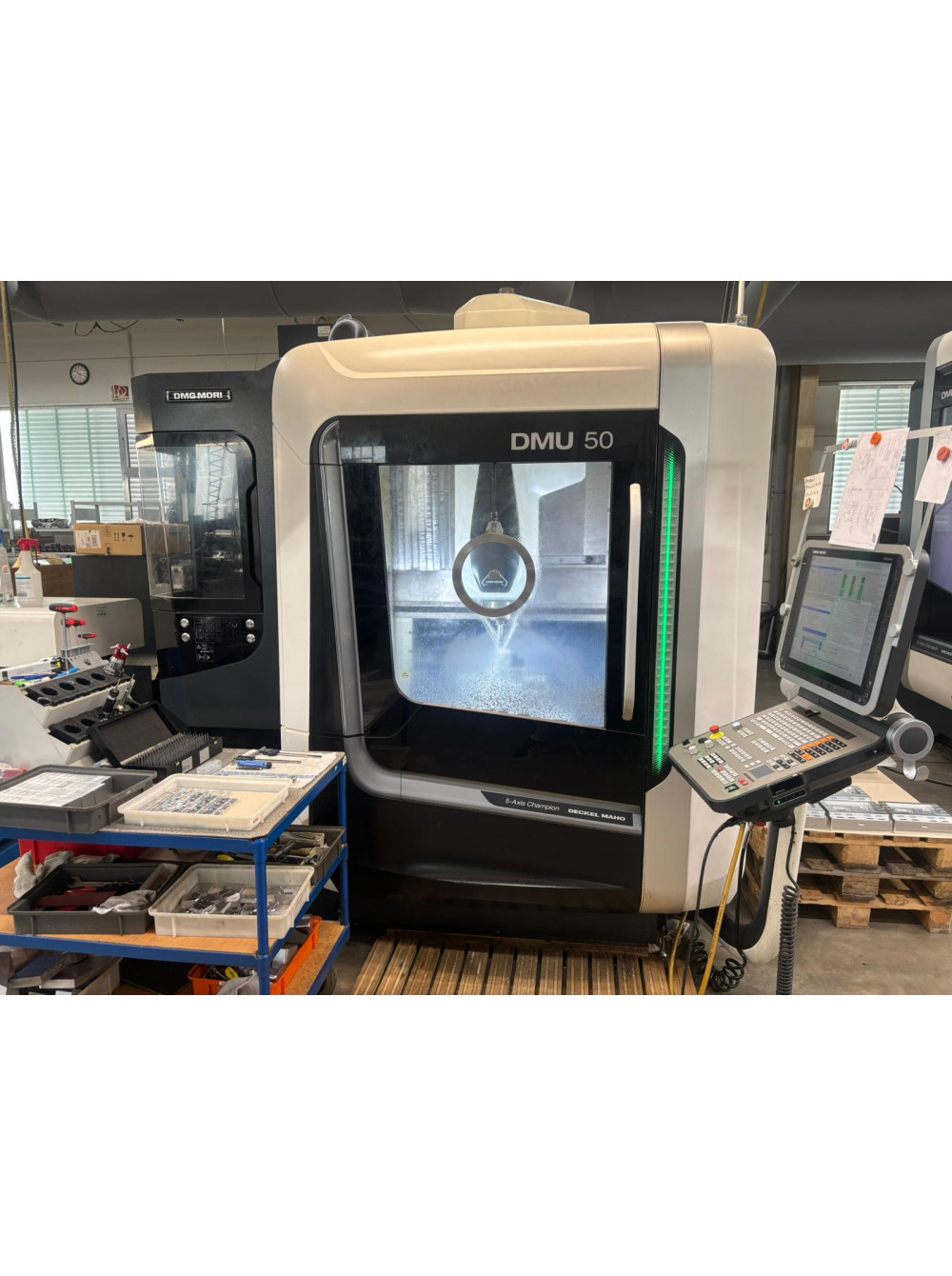

DMG MORI DMU 50

5-осьовий універсальний обробний центр

Рік: 2018

Країна: Німеччина

Виробник: DMG MORI

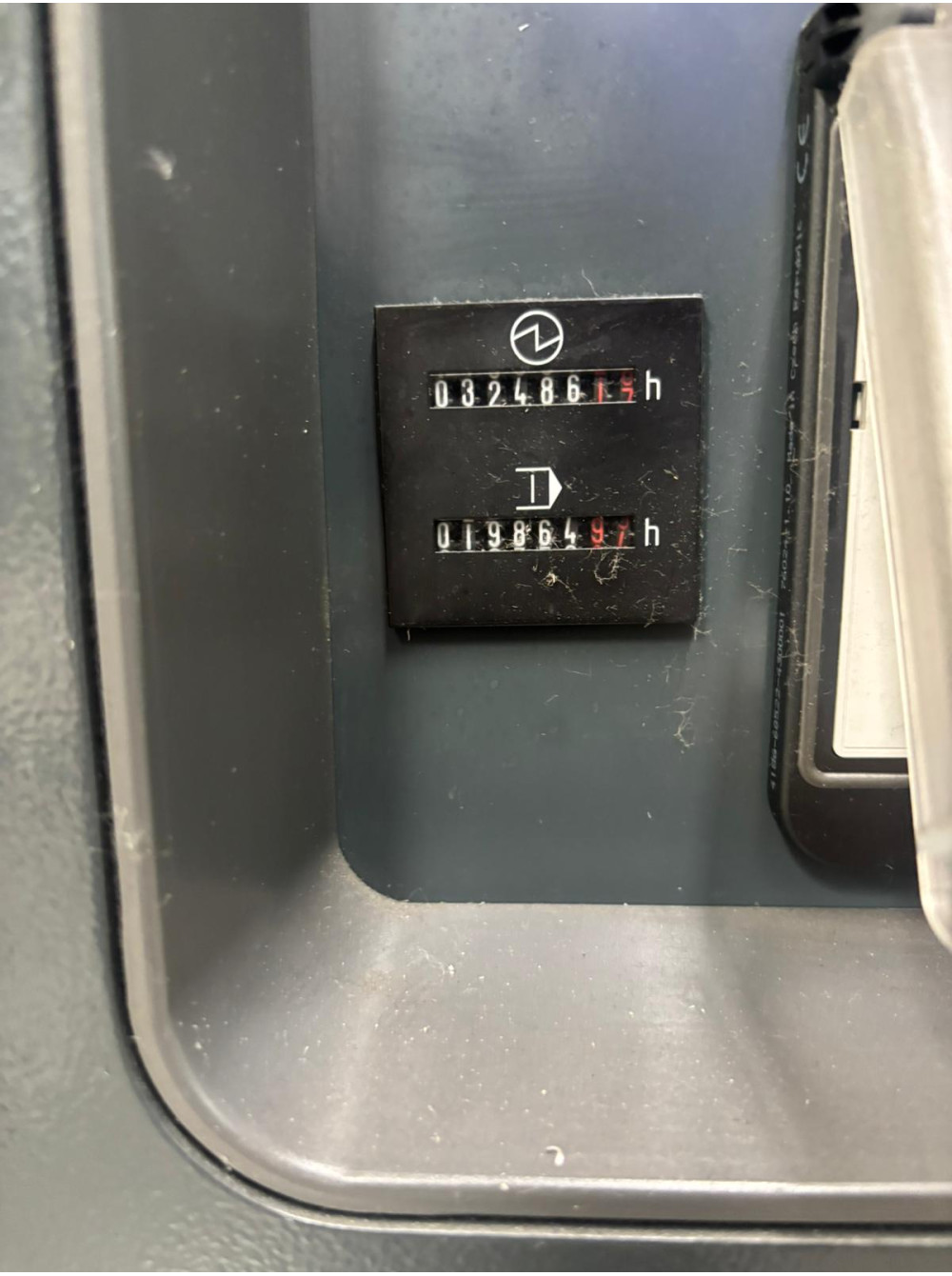

Напрацювання:

• Шпиндель - 19 864 год
• Загально - 32 486 год

Робоча зона:

• Переміщення по осях:

  • X: 650 мм

  • Y: 520 мм

  • Z: 475 мм

• Робочий стіл: Ø 630 × 500 мм

• Діапазон повороту:

  • B-вісь: від –35° до +110°

  • C-вісь: 360°

• Максимальне навантаження на стіл: 300 кг

Шпиндель (SK-40):

• Діапазон обертів: 20 – 15 000 об/хв

• Потужність приводу (S6 40% / 100%): 21 / 16 кВт

• Крутний момент: 111 / 85 Нм

Швидкі переміщення та подачі:

• Швидкі переміщення (X/Y/Z): 42 м/хв

• Максимальна сила подачі: 4,8 кН

• Швидкість повороту осей B/C: 30 об/хв

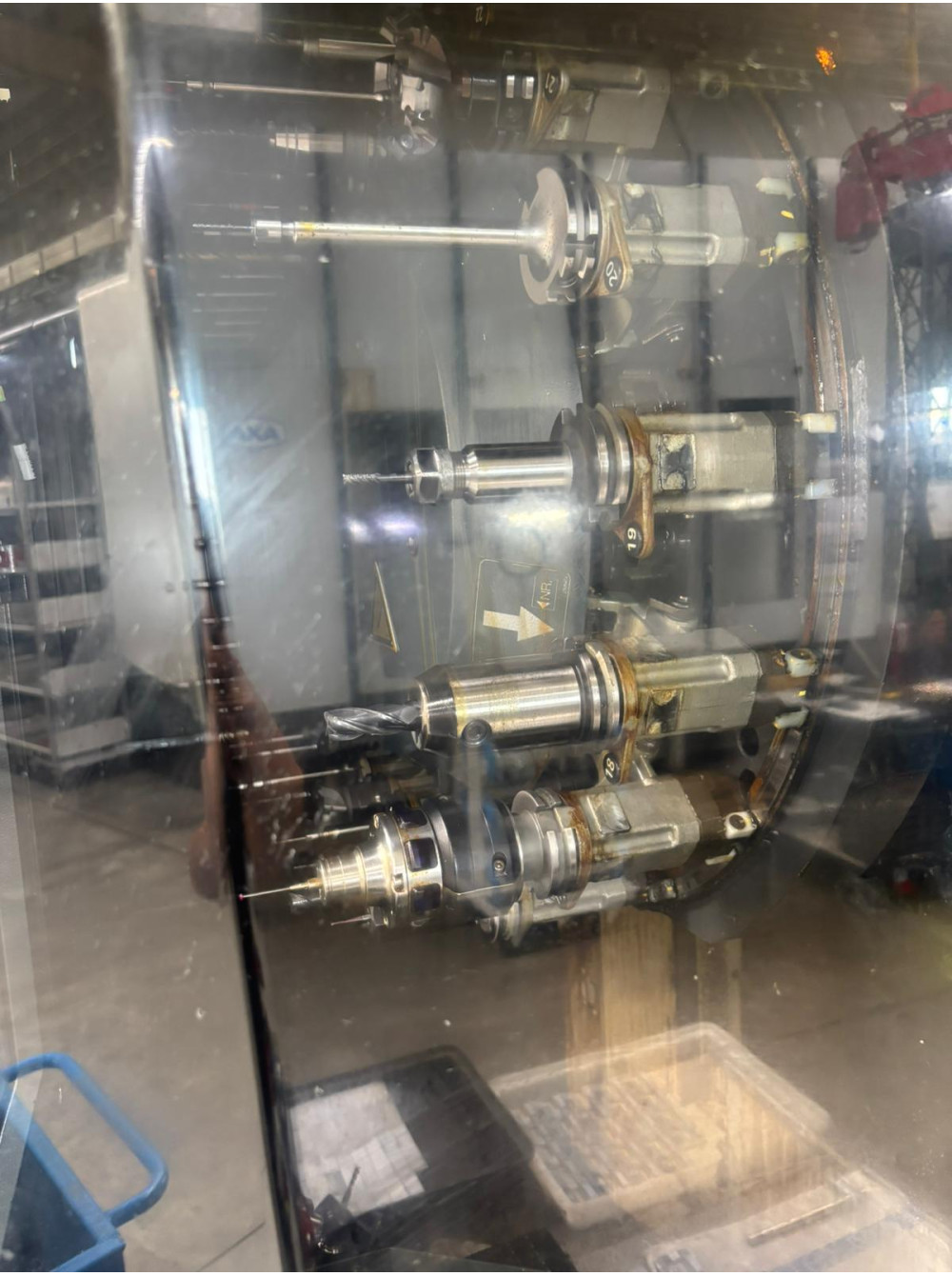

Інструментальний магазин:

• Ємність: 30 / 60 / 120 інструментів

• Максимальна довжина інструмента: 300 мм

• Максимальний діаметр: 80 мм (130 мм при неповному завантаженні)

• Максимальна вага інструмента: 8 кг

• Система подвійного захвату для швидкої зміни

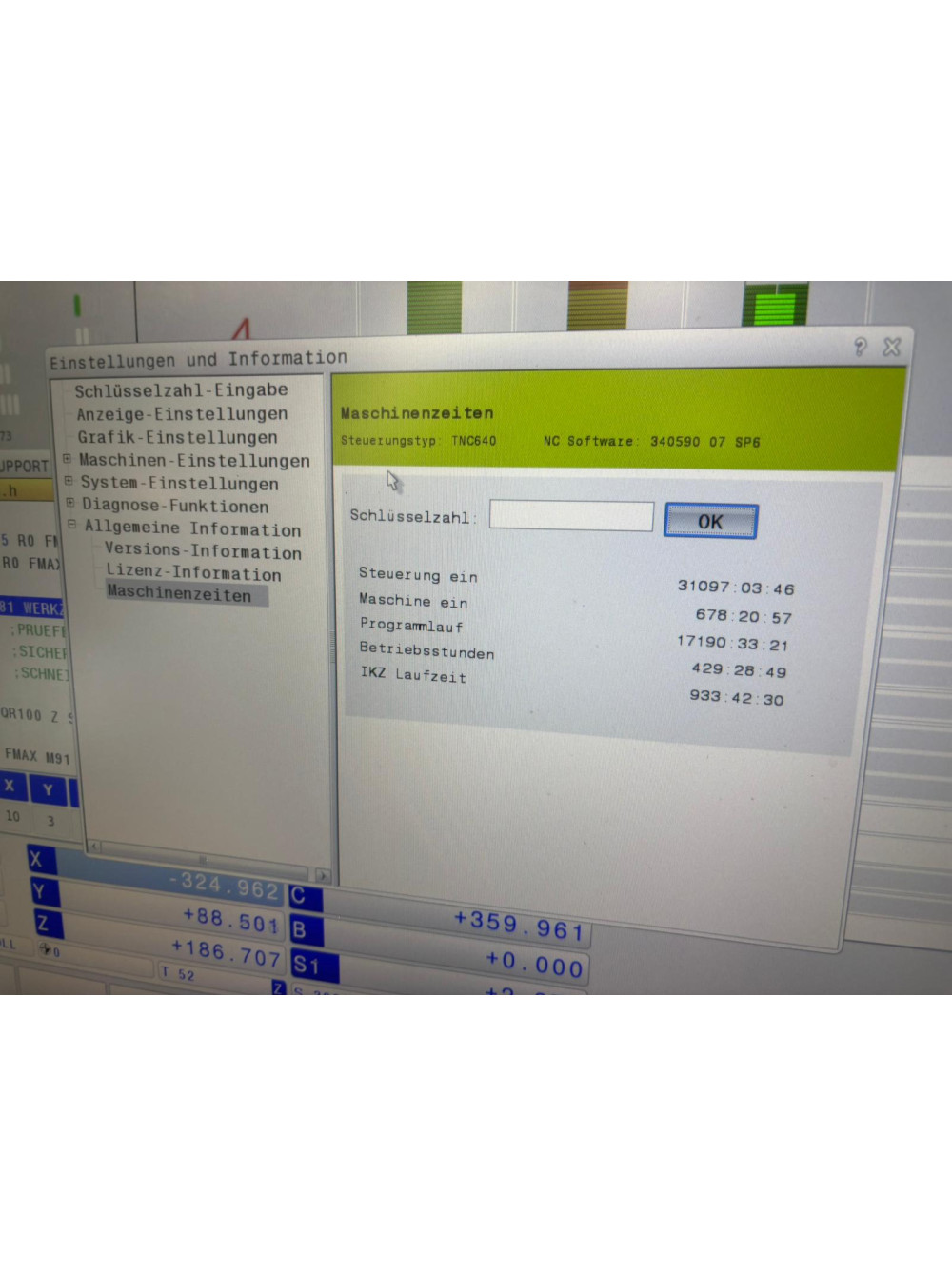

Система ЧПК:

• ERGOline Control з мульти-тач екраном 21,5″

• Інтеграція з CELOS

• Варіанти:

  • Siemens 840D solutionline

  • Heidenhain TNC 640

  • Fanuc MAPPS IVS

Технічні характеристики:

• Вага верстата: 7 480 кг

• Підключена потужність: 28 кВт

• Максимальний робочий струм: 40 А

Додаткові опції:

• Вимірювання інструменту лазером

• Система внутрішньої подачі охолодження (до 40 бар)

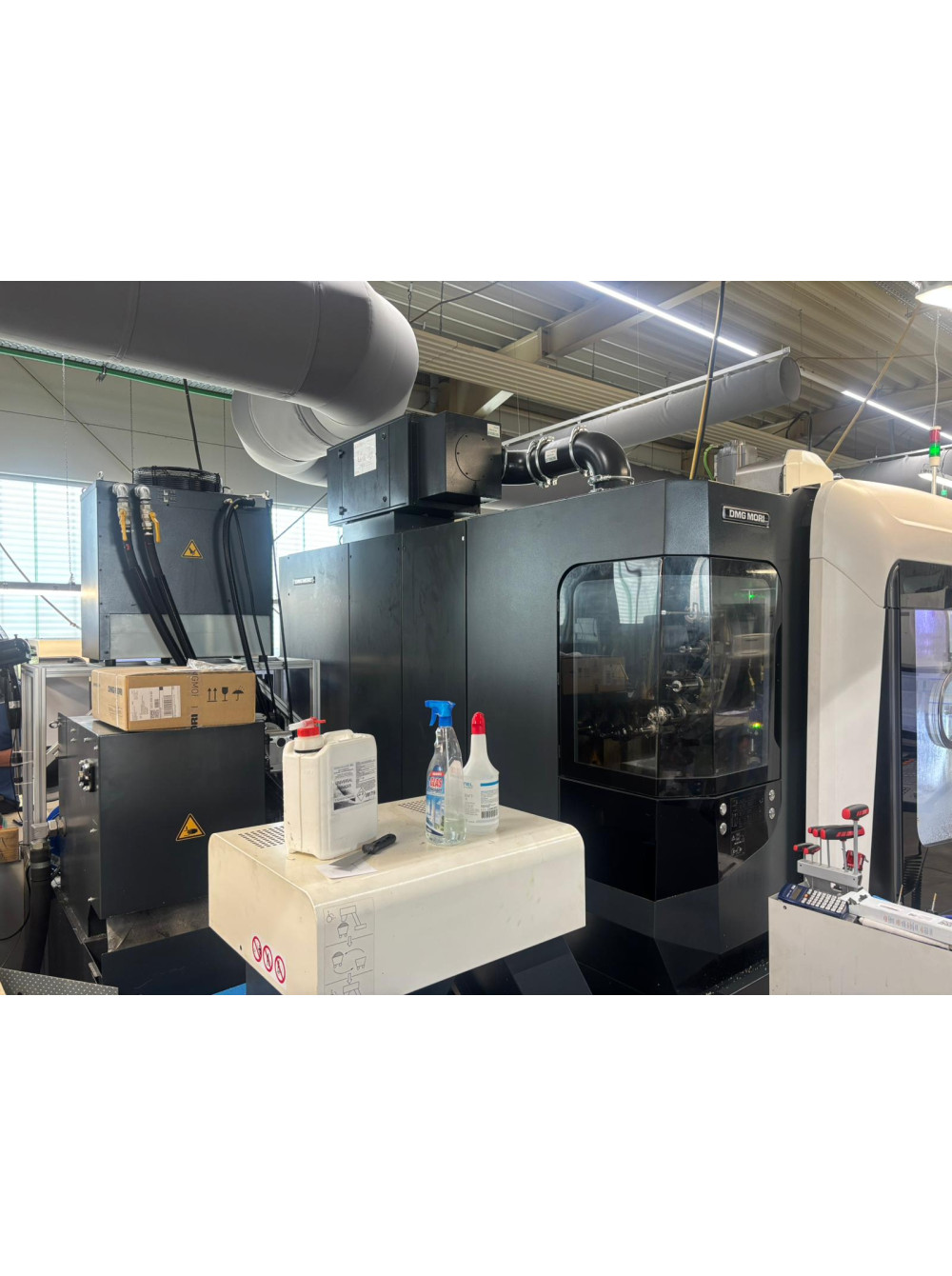

• Відсмоктувач масляного туману

• Транспортер стружки

• Повітряне продування через шпиндель
