DMP 60 V 120620
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

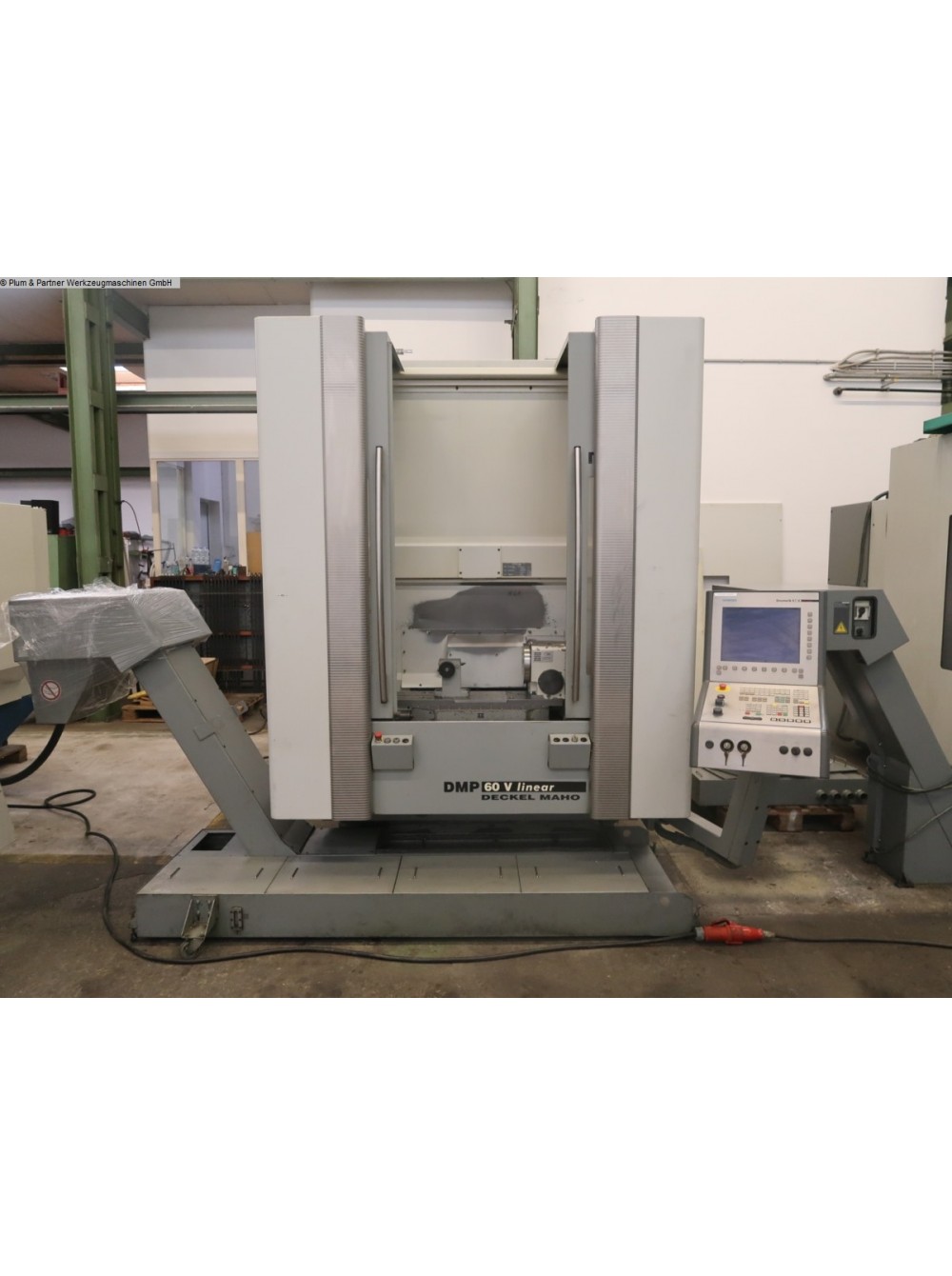

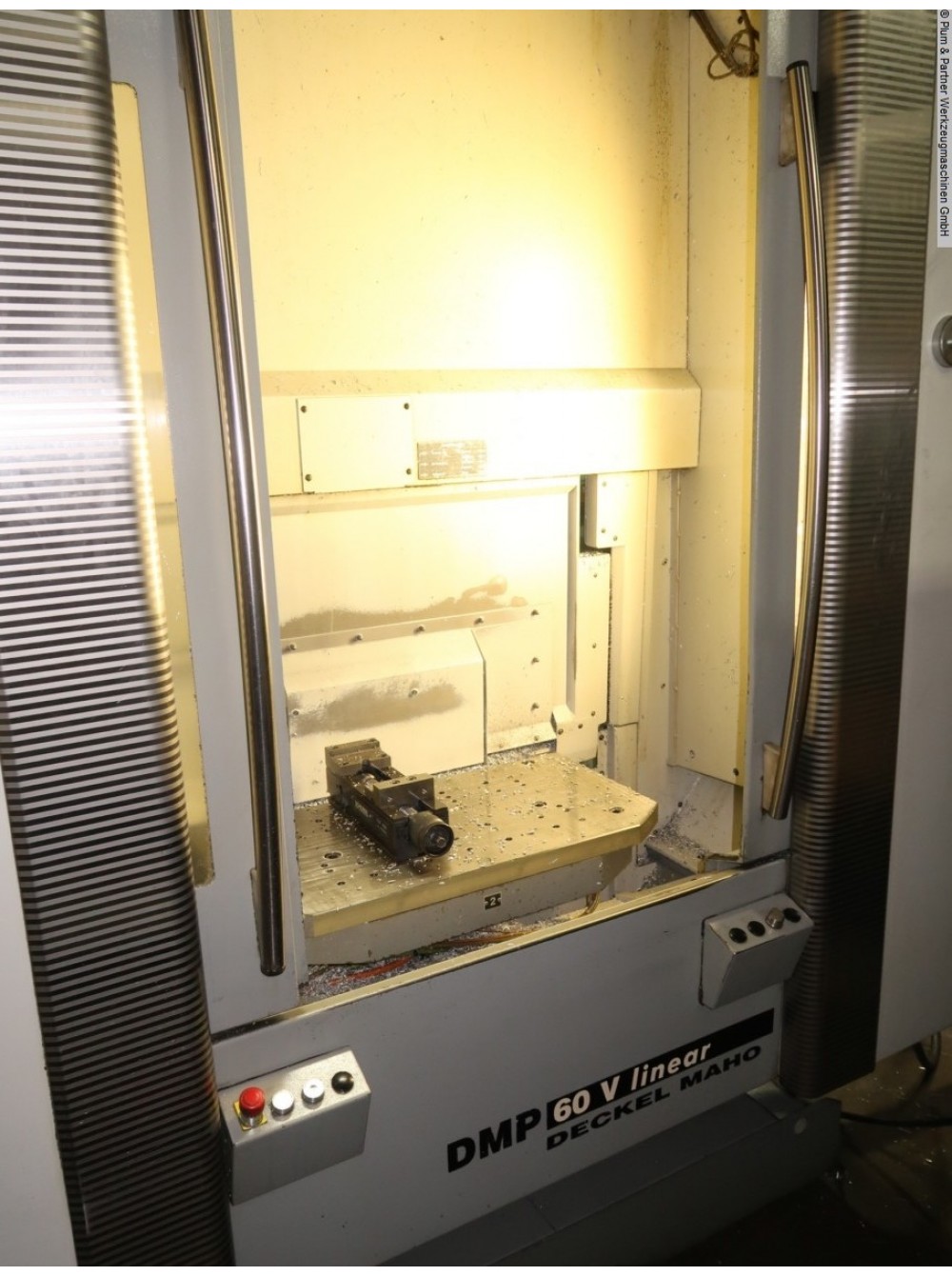

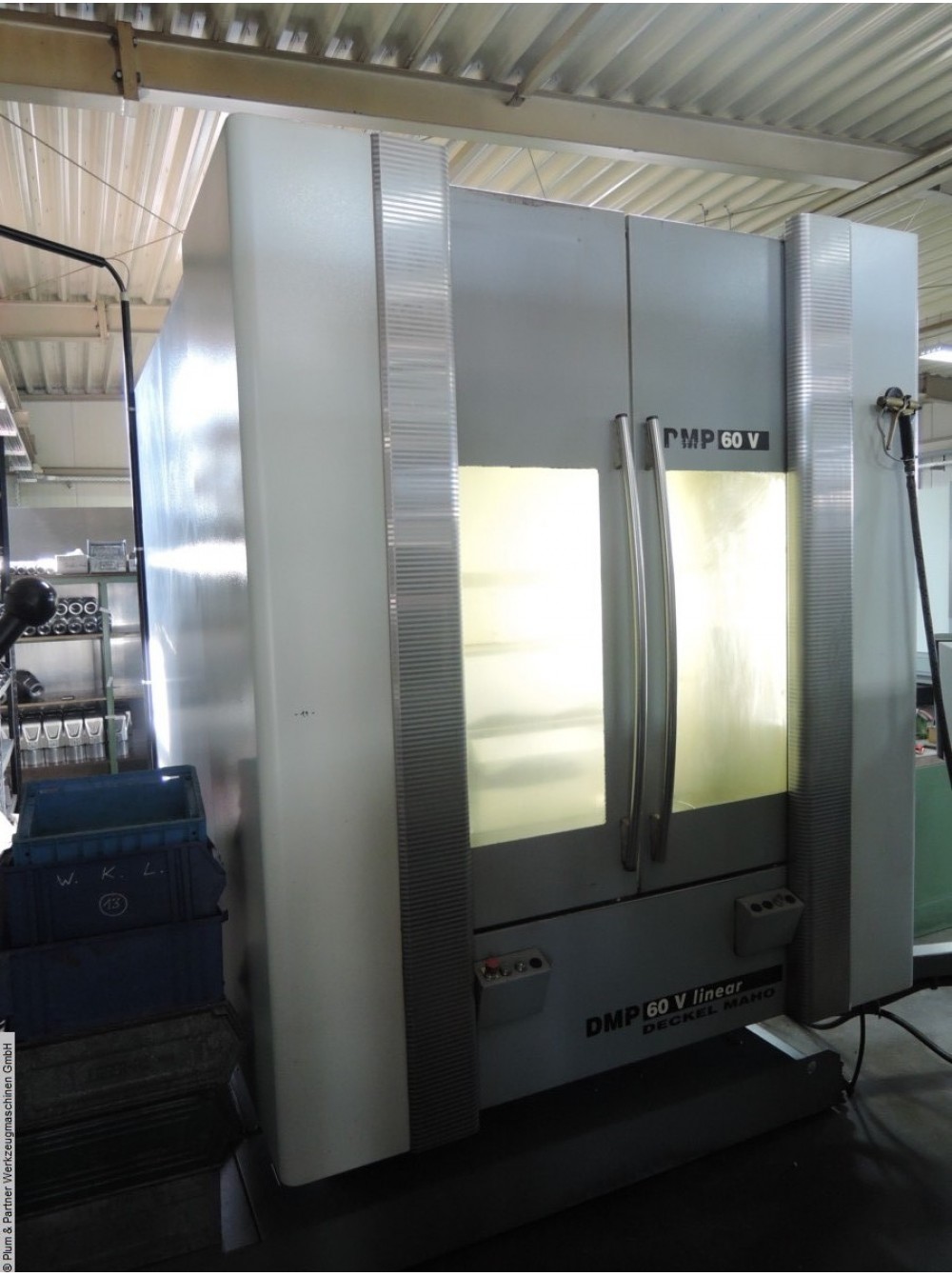

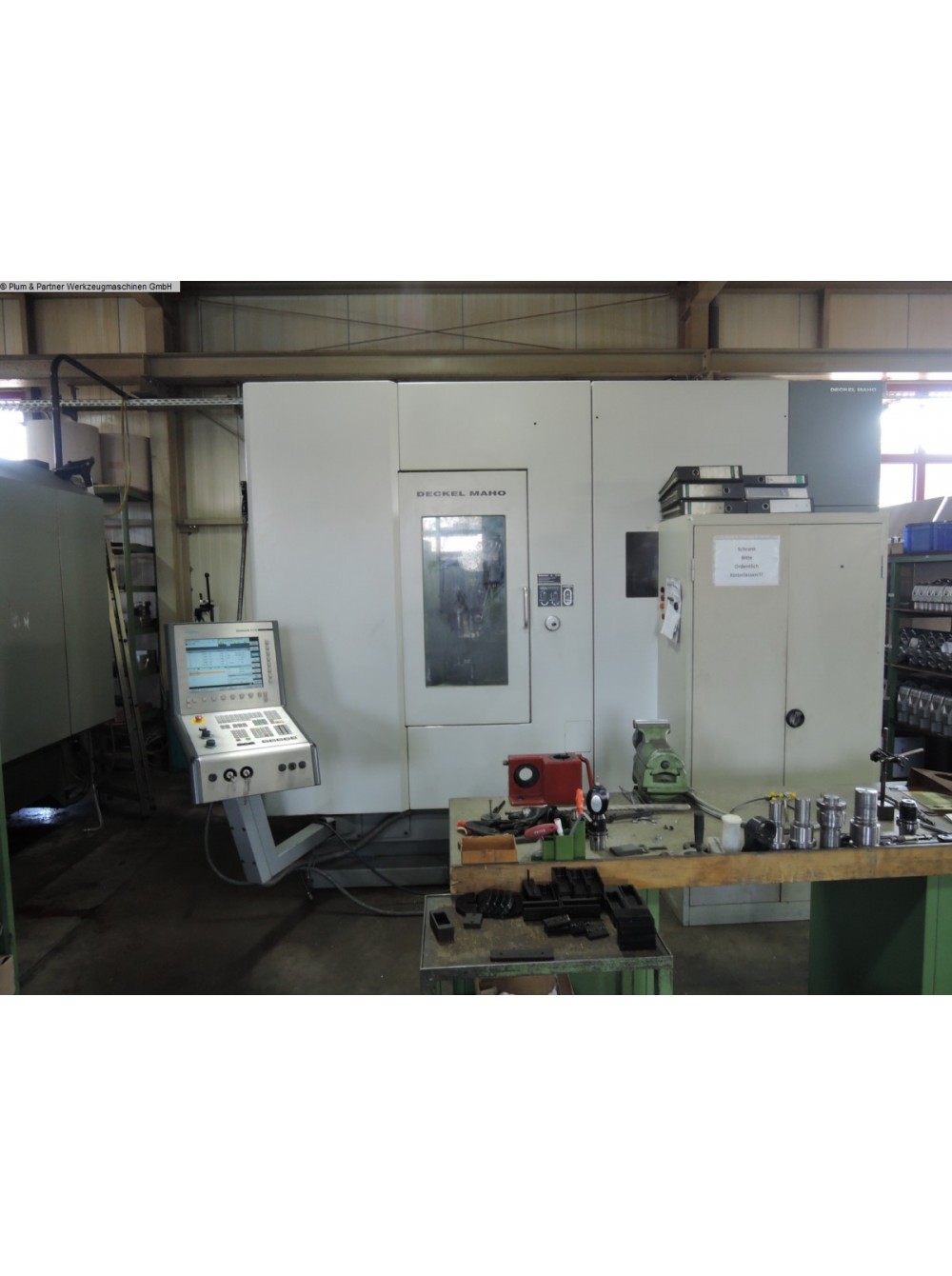

Обрабатывающий центр - вертикальный
DMG-DECKEL-MAHO
DMP 60 V линейнве привода + 4-я ось
2005 год
ControlCNC
x- 600 мм
y- 400 мм
z- 425 мм

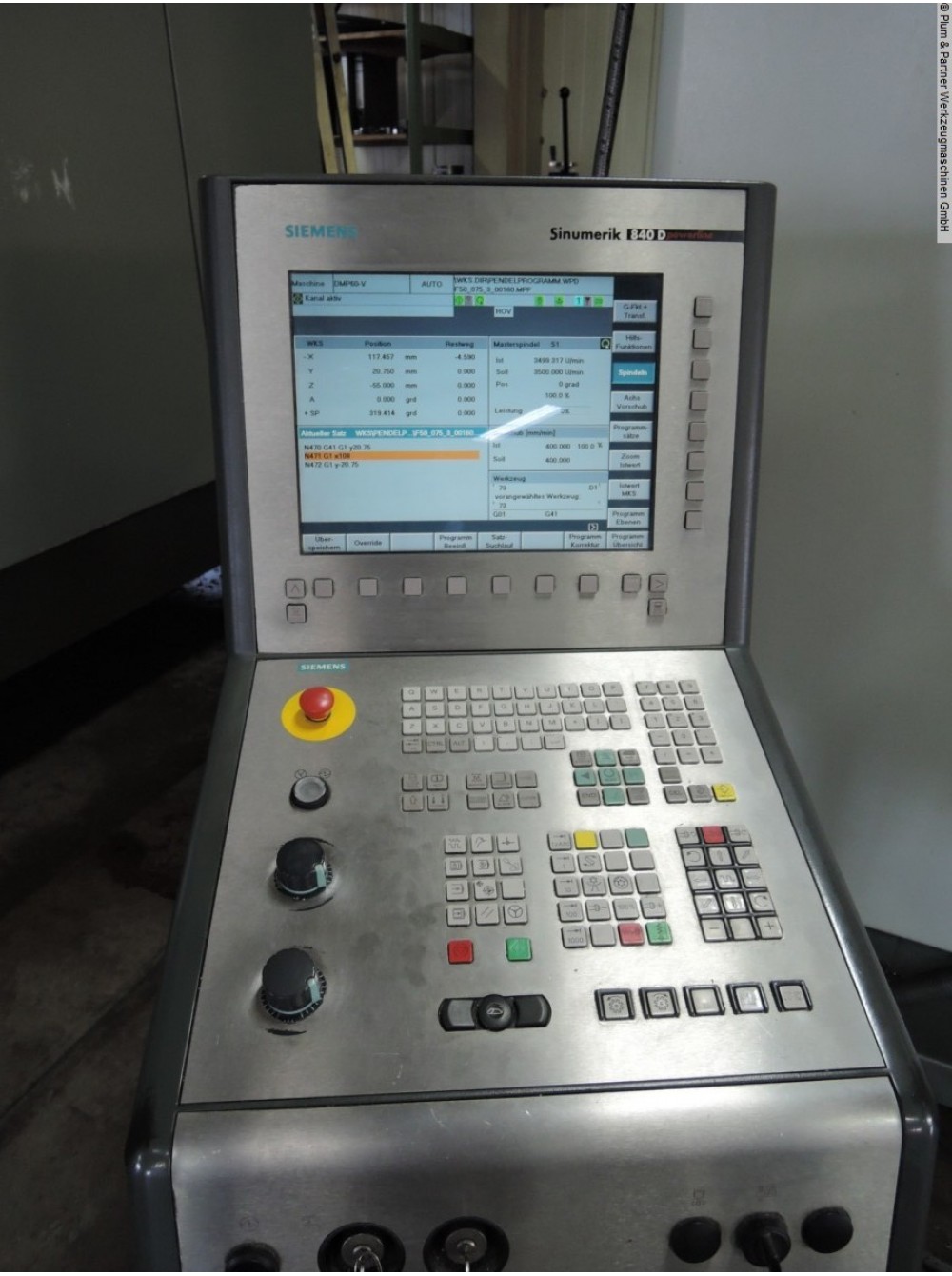

ЧПУ управление Sinumerik 840 D Powerline Siemens
Часы работы 26608/42185 ч
Диапазон скоростей - главный шпиндель 20-18000 об / мин
Мощность привода - главный шпиндель 35/25 кВт
Держатель инструмента HSK-A 63
Максимальный крутящий момент 130/87 Нм
Усилие зажима 15 кН
Поверхность стола 2 х 400 х 660 мм
Максимум. Нагрузка на стол 2 х 300 кг
Устройство смены инструмента:
Количество позиций инструмента 25 поз.
Максимальная ширина инструмента 80 / (130) мм
Максимум. Длина инструмента 250 мм
Максимум. Вес инструмента 4 кг
Максимум. Общий вес 70/35 кг
Время смены чипа - чип 1,8 с / 1,5 кг
Ускоренный ход x / y / z = 80/65/65 м / мин
Усилие подачи x / y / z = 7,5 / 7,5 / 10 кН
Давление воздуха - требуется 6 бар
Давление охлаждающей жидкости 40 л / мин при 2,5 бар
Общая потребляемая мощность56 кВт
Вес машины около 7 тонн
Требования к пространству примерно 5,5 х 3 х 2,7 м
Размеры машины 1,95 х 3,31 х 2,65 мм
Электрическая система 400 вольт
Транспортер стружки, высота разгрузки 850 мм
Устройство смены инструмента 25 поз.
Устройство охлаждающей жидкости 200 л
Челночный стол

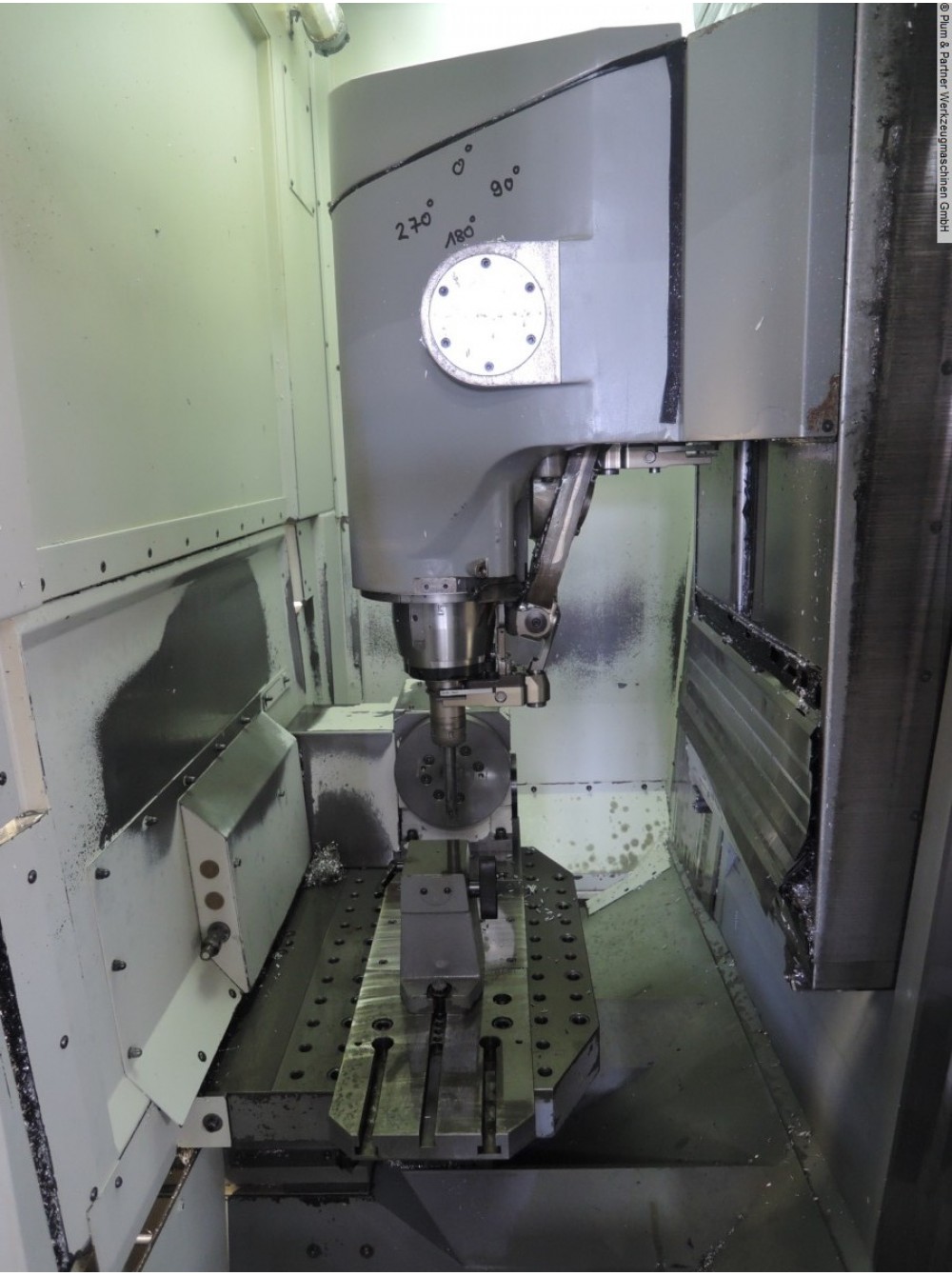

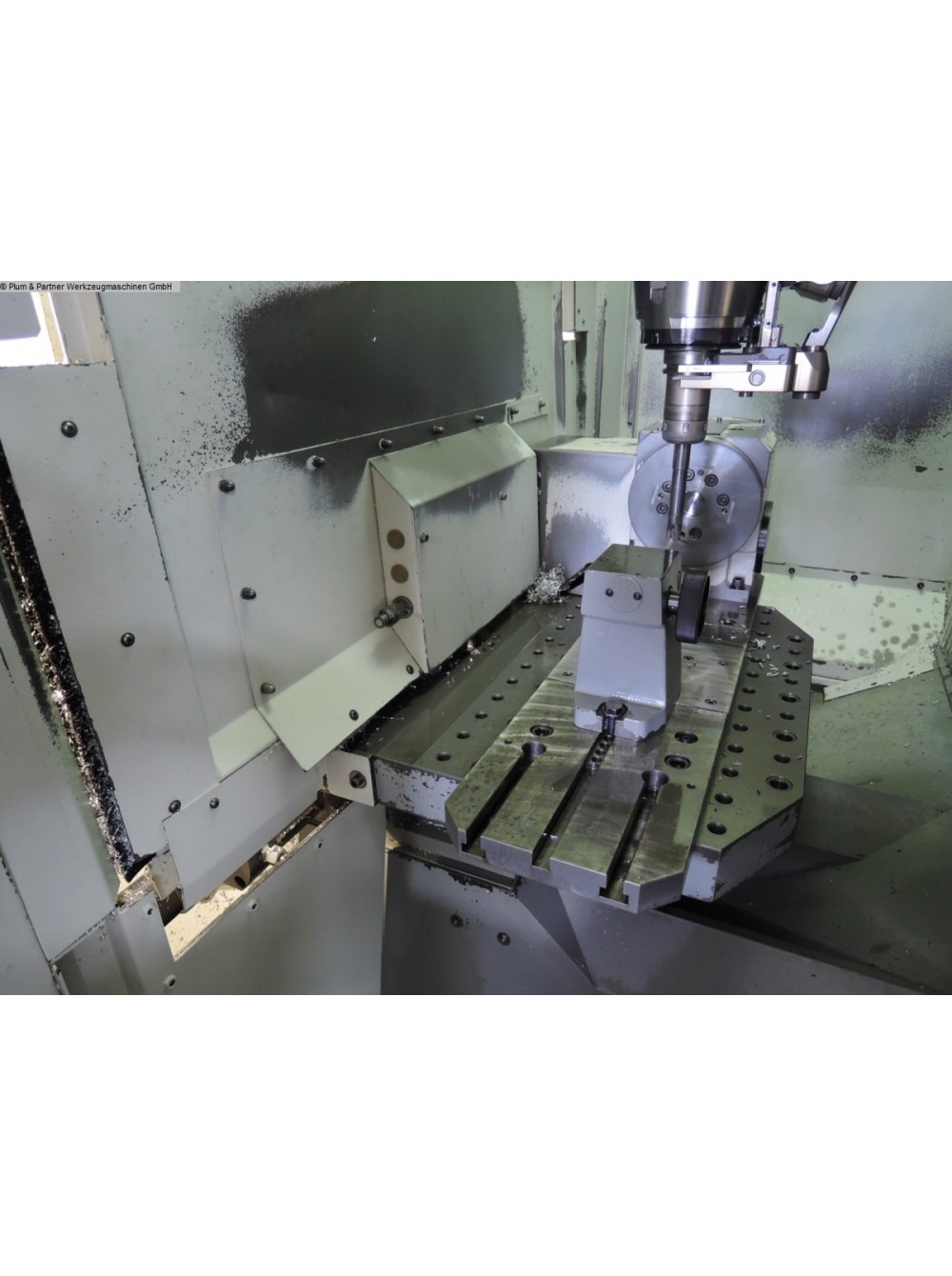

Разделитель с задней бабкой как 4-я ось
руководство по эксплуатации
ОПИСАНИЕ
Обрабатывающий центр с высококачественной упаковкой, т.е. Увеличение скорости и мощности, обменный стол, увеличение динамики с 0,5 до 1 г, доп. Панель управления на станции настройки. Режим работы 4 (контроль процесса во время производства с открытой дверцей). Разделительная головка NC с задней бабкой производства Weißenfels, модель TG 160 в качестве 4-й оси с контрподшипником GL 160 гидр. зажимная, а также косвенная измерительная система. Высота по центру: 160 мм, лицевая панель: d200 мм, тангенциальный крутящий момент: 250 Нм Ось ЧПУ, тангенциальный крутящий момент: 700 Нм зажат, допустимый момент : 2000 Нм, скорость ускоренного хода: 30 об / мин, нагрузка: 200 кг, допустимый транспортный крутящий момент: 145 Нм, вес ( без патрона): около 90 кг, частичная точность: непрямой +/- 10 ", прямой +/- 6", концентричность: 0,01 мм. Техническое обслуживание 2016: обновлен главный шпиндель и произведен капитальный ремонт устройства смены инструмента. С тех пор пробег всего 2400 часов. Продажа связана со снижением использования машин.
| Фрезерні ЧПК | |
| Вісь X | 600 |
| Вісь Y | 400 |
| Вісь Z | 425 |
| Швидкість шпінделя | 18000 |
| Кількість осей | 4 |
| Система управління | Siemens |
| Рік випуску | 2005 |
| Вісь X діапазон | 500-699 |
| Вісь Y діапазон | 400-499 |
