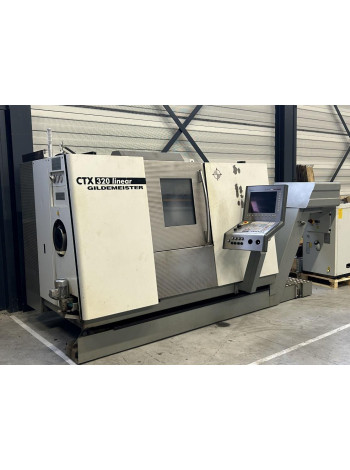

Gildemeister CTX 320 Linear V6 22.03.2024
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

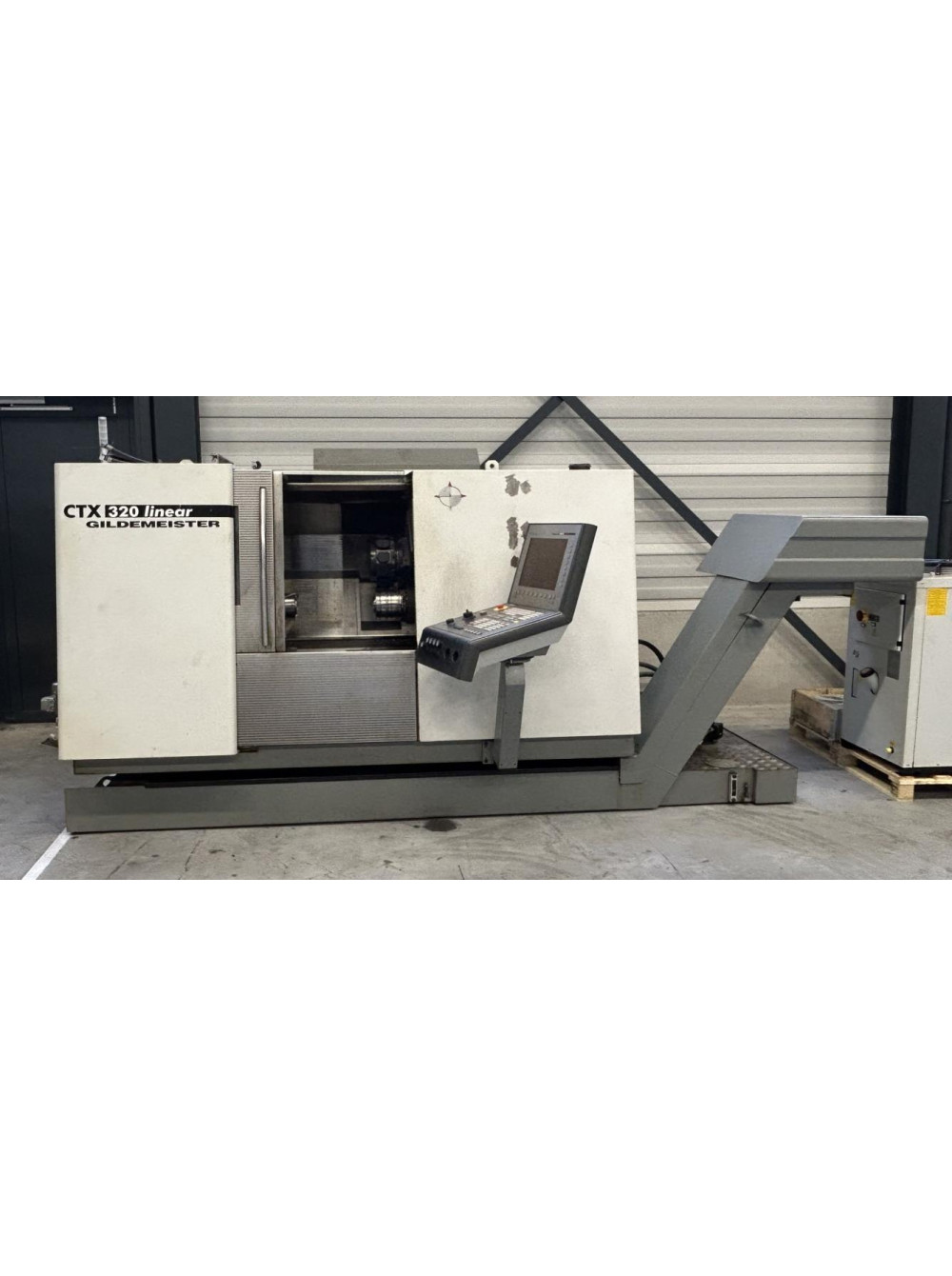

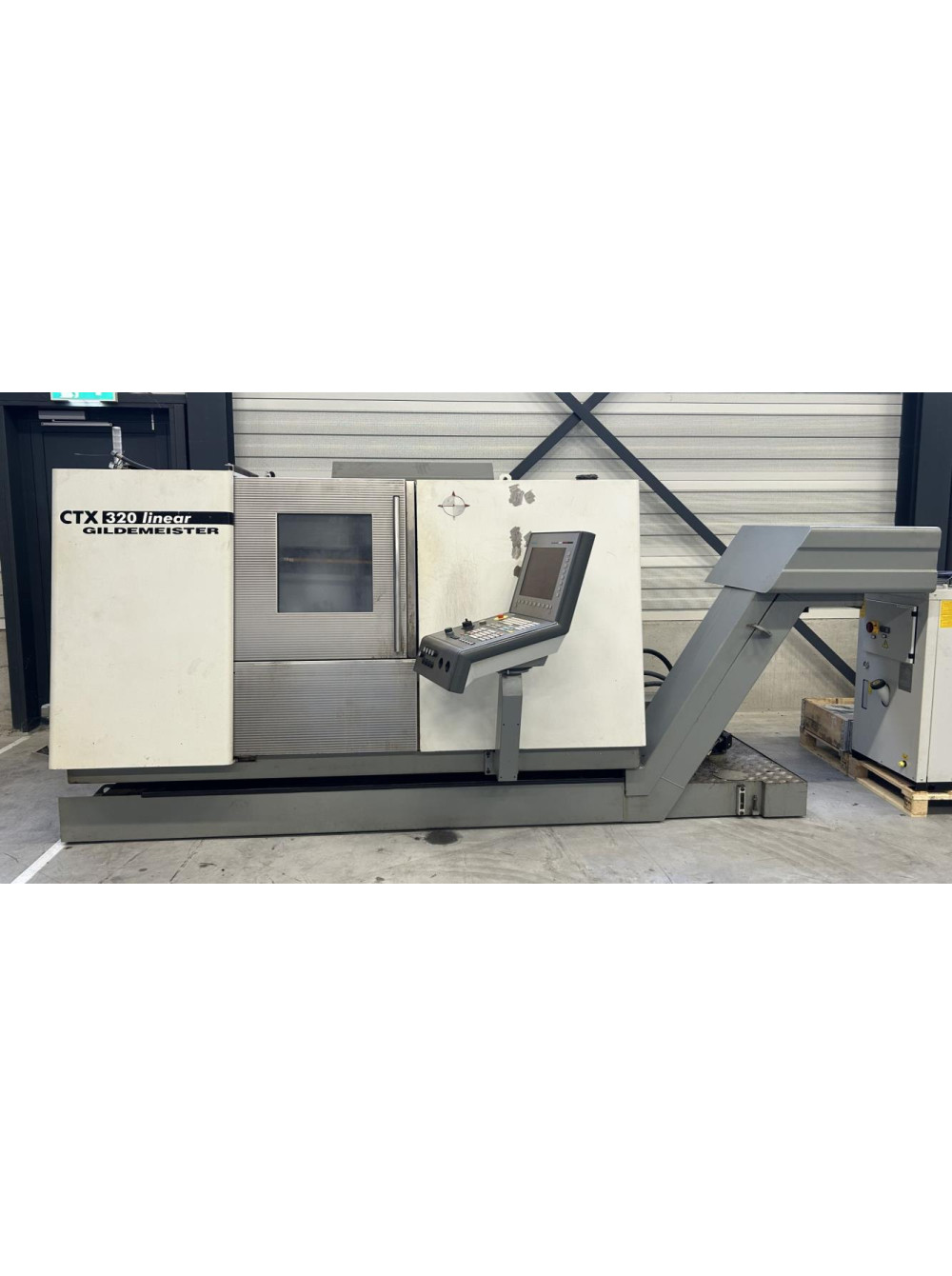

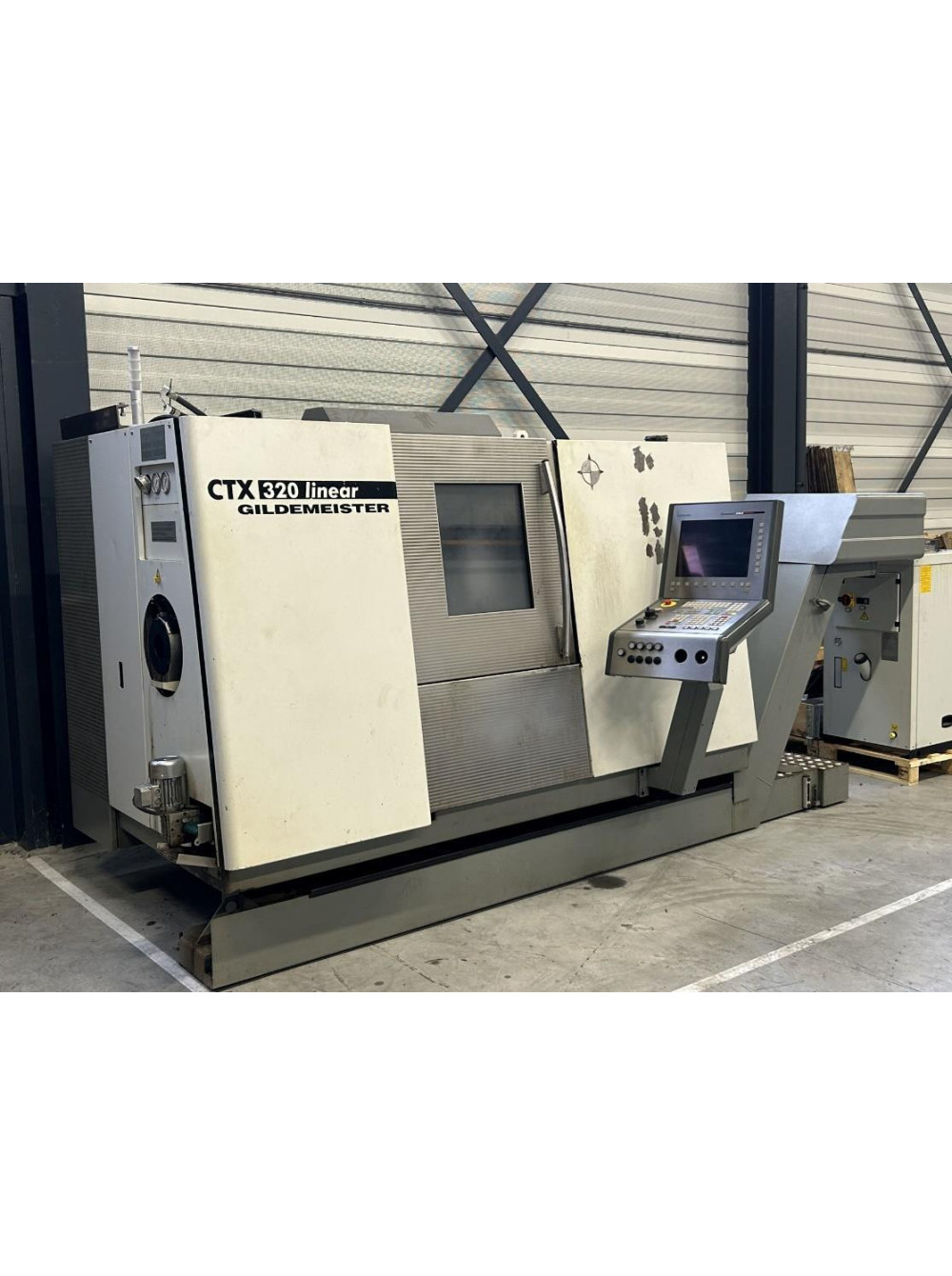

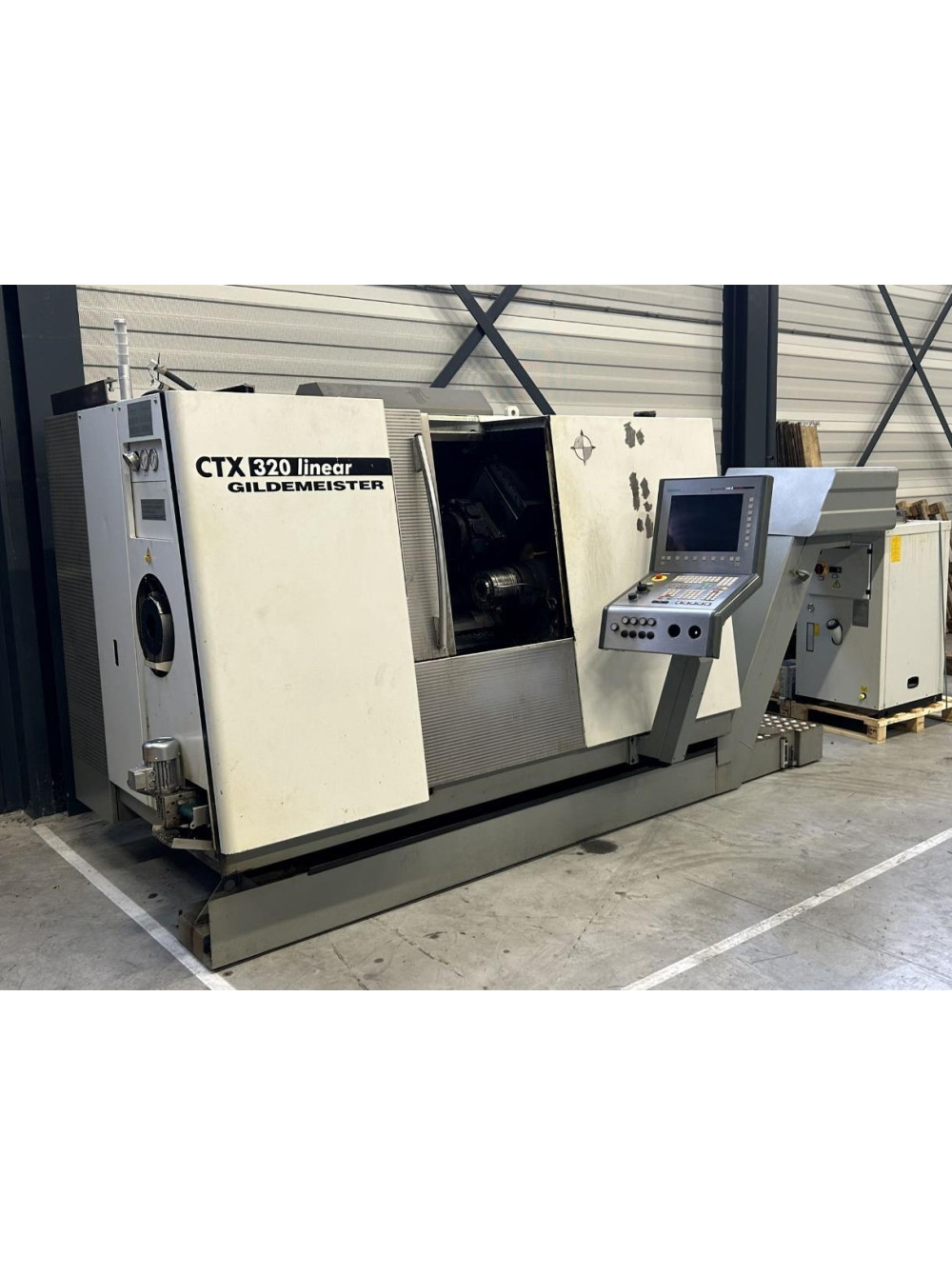

Gildemeister CTX 320 Linear V6
Токарний верстат з ЧПК з віссю Y, приводними інструментами та допоміжним шпинделем
Виробник: DMG MORI
Країна: Нідерланди
Рік: 2005

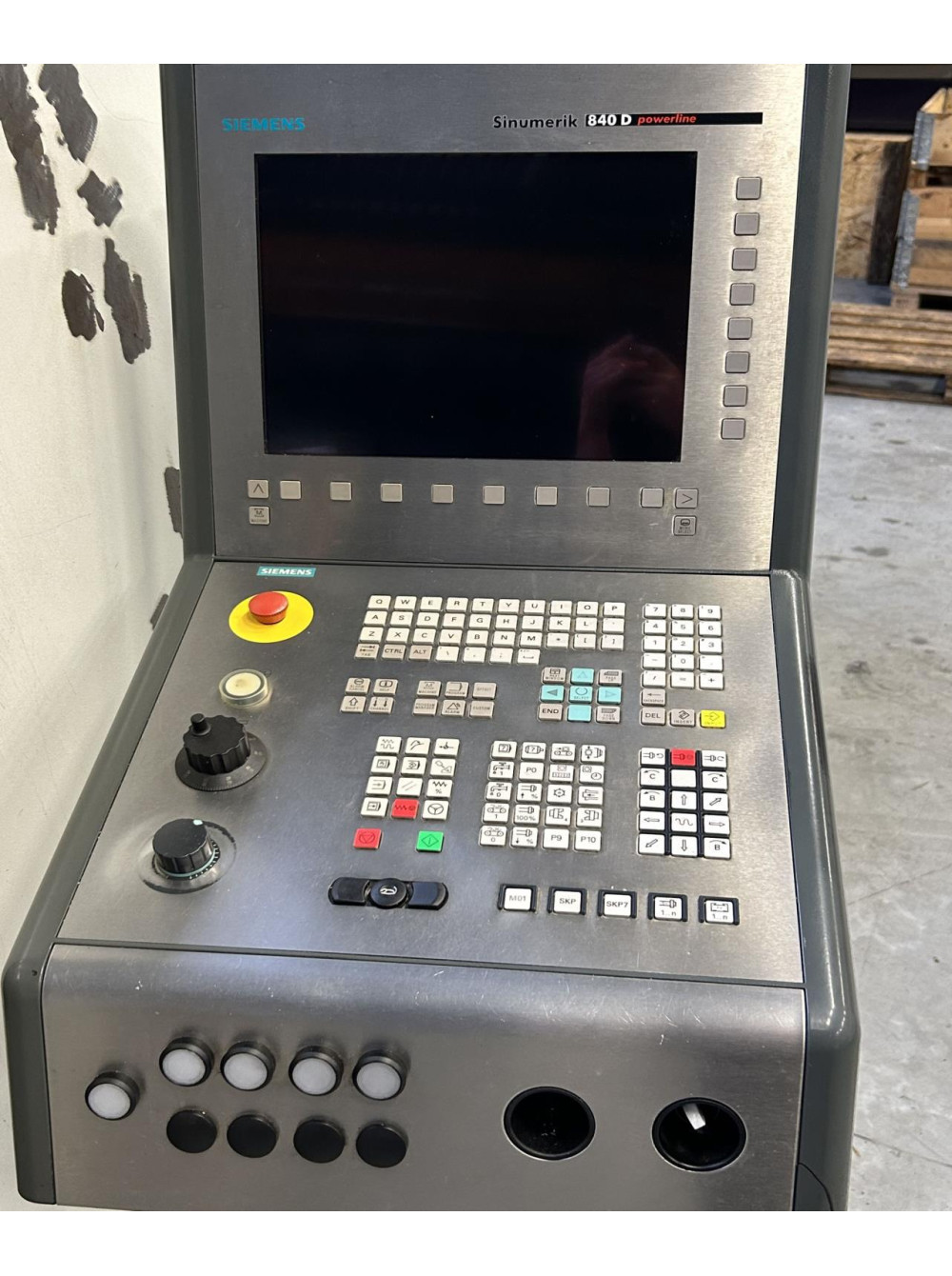

Система керування: Siemens 840D Powerline
Години: машина під напругою — 88657 Год
Напрацювання — 61131 Год
Технічні деталі:
Прискорений хід (вісь X): 60 м/хв
Прискорений хід (вісь Y): 12 м/хв
Прискорений хід (вісь Z): 45 м/хв
Прискорений хід (вісь W): 45 м/хв
Швидкий хід (вісь C) Головний і допоміжний шпиндель: 200 хв-1
Крутний момент на головному та допоміжному шпинделях осі C: 155 Нм
Хід (вісь X): 141 мм
Хід (вісь Y): ± 32 мм
Хід (вісь Z): 450 мм
Хід (вісь W): 380 мм
Вимоги до потужності (30 хвилин): 32 кВА

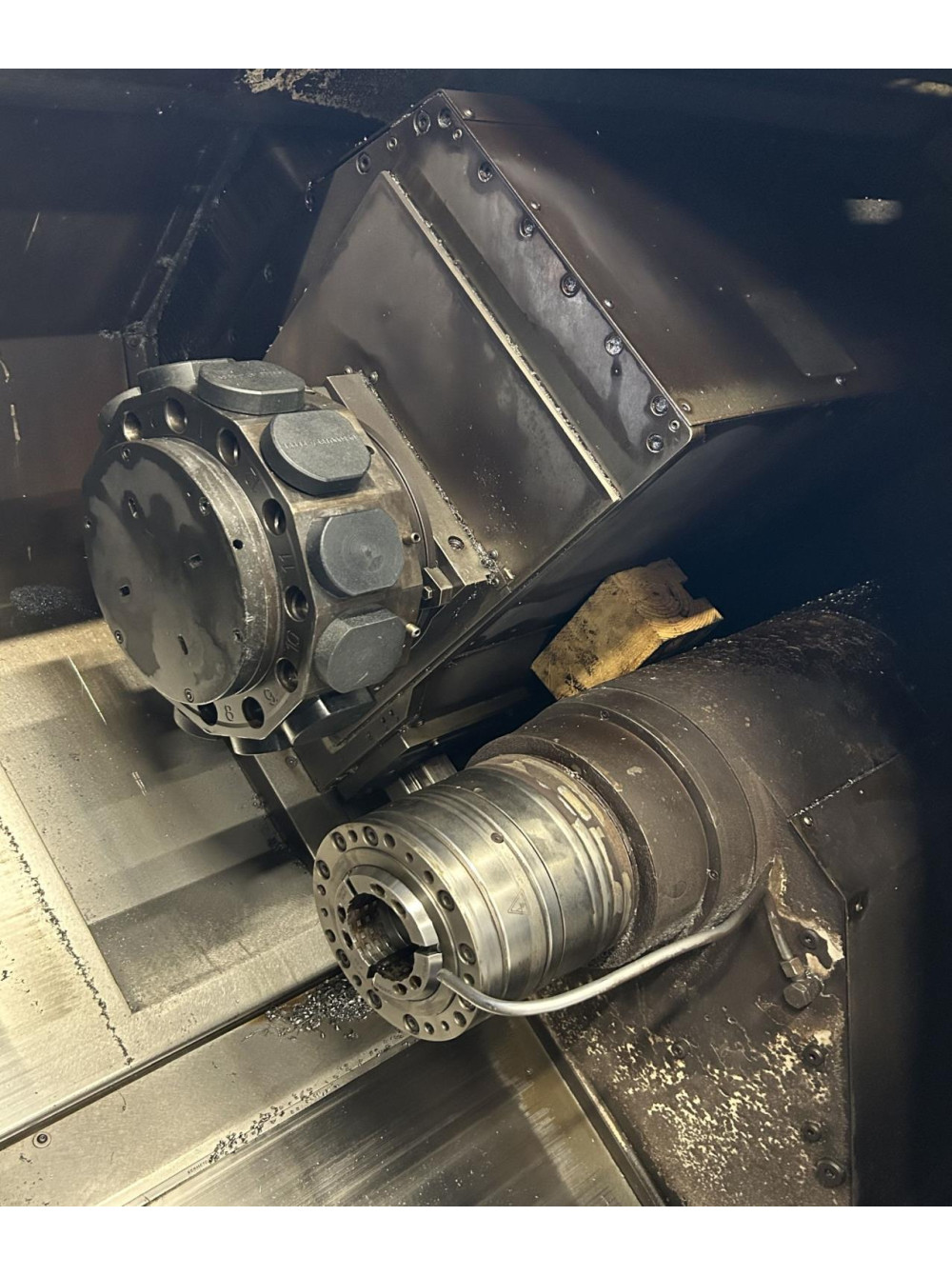

Інструментальна система:
Кількість інструментів: 12
Кількість інструментів, якими можна керувати: 12
Конус для інструменту: DIN 69880 30
Розмір інструменту (OD точіння): 20 мм2
Розмір інструменту (внутрішнє токарне оброблення): 40 мм
Розмір інструменту роторного свердла: 16 мм
Розмір інструменту торцевої фрези: 16 мм
Час індексації (один крок): 0,15 сек.
Потужність шпинделя фрези (40% ED): 10 кВт
Максимальна швидкість обертання шпинделя: 5000 хв-1
Максимальний крутний момент шпинделя: 20 Нм

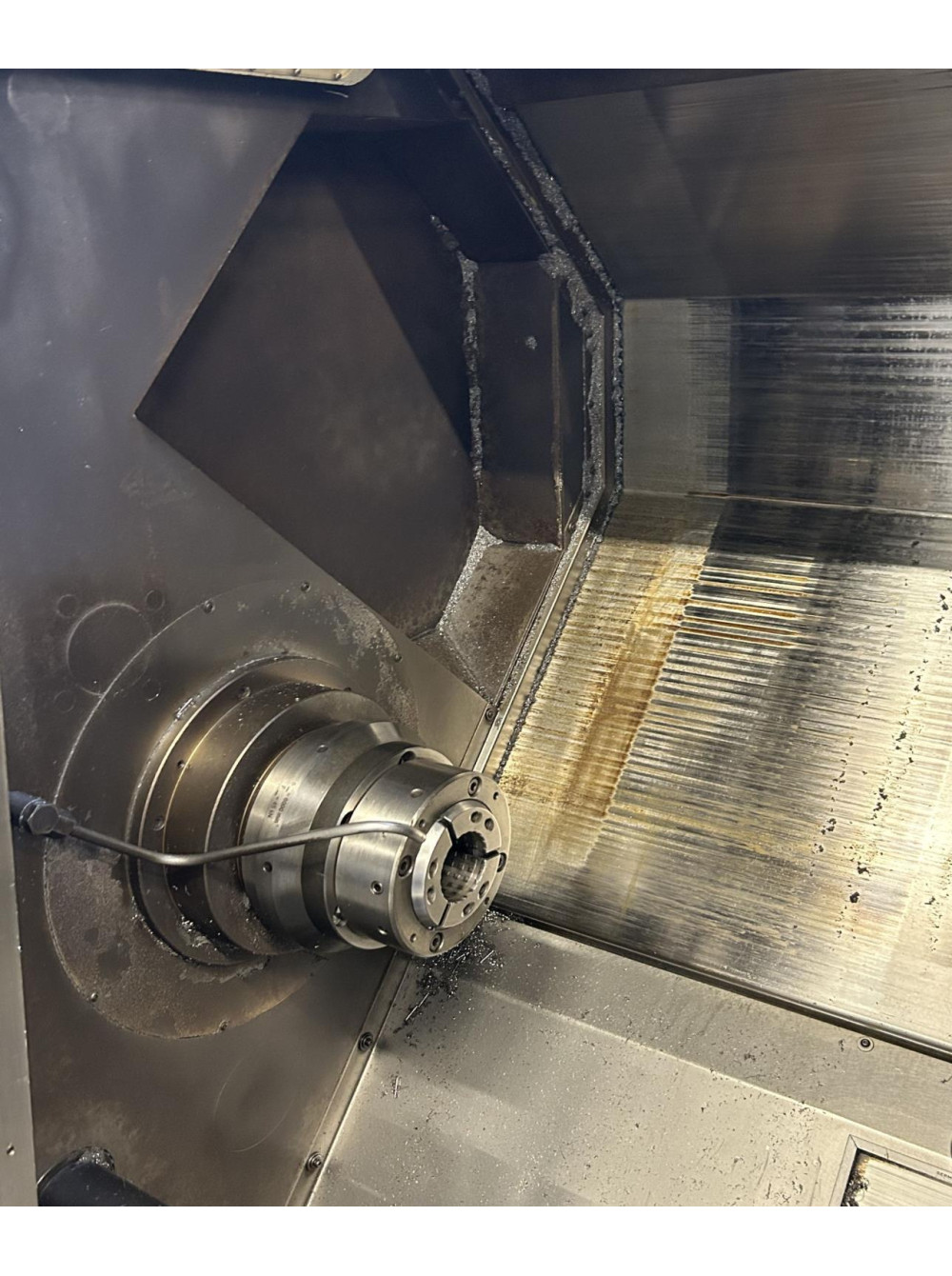

Головний шпиндель:
Швидкість обертання мінімум: 20 хв-1
Максимальна швидкість обертання: 6000 хв-1
Діаметр отвору шпинделя: 51 мм
Потужність двигуна (40% рейтинг ED): 20 кВт
Потужність двигуна (100% рейтинг ED): 16 кВт
Максимальний крутний момент: 200 Нм
Контурне позиціонування осі C: 0,001 °
Контршпиндель:
Швидкість обертання мінімум: 20 хв-1
Максимальна швидкість обертання: 6000 хв-1
Потужність двигуна (40% рейтинг ED): 9 кВт
Потужність двигуна (100% рейтинг ED): 7,5 кВт
Максимальний крутний момент: 57 Нм
Позиціонування осі С без контуру: 0,001
- Максимальний поворот: 500 мм
- Максимальний діаметр обробки: 240 мм
- Робоча потужність штанги основного шпинделя: 51 мм
- Робоча здатність прутка вторинного шпинделя: 37 мм
Габарити/Вага верстата:
Висота центру шпинделя: 1010 мм
Довжина з транспортером стружки: 3912 мм
Ширина: 2141 мм
Висота: 1830 мм
Вага: 3700 кг
Додаткова інформація:

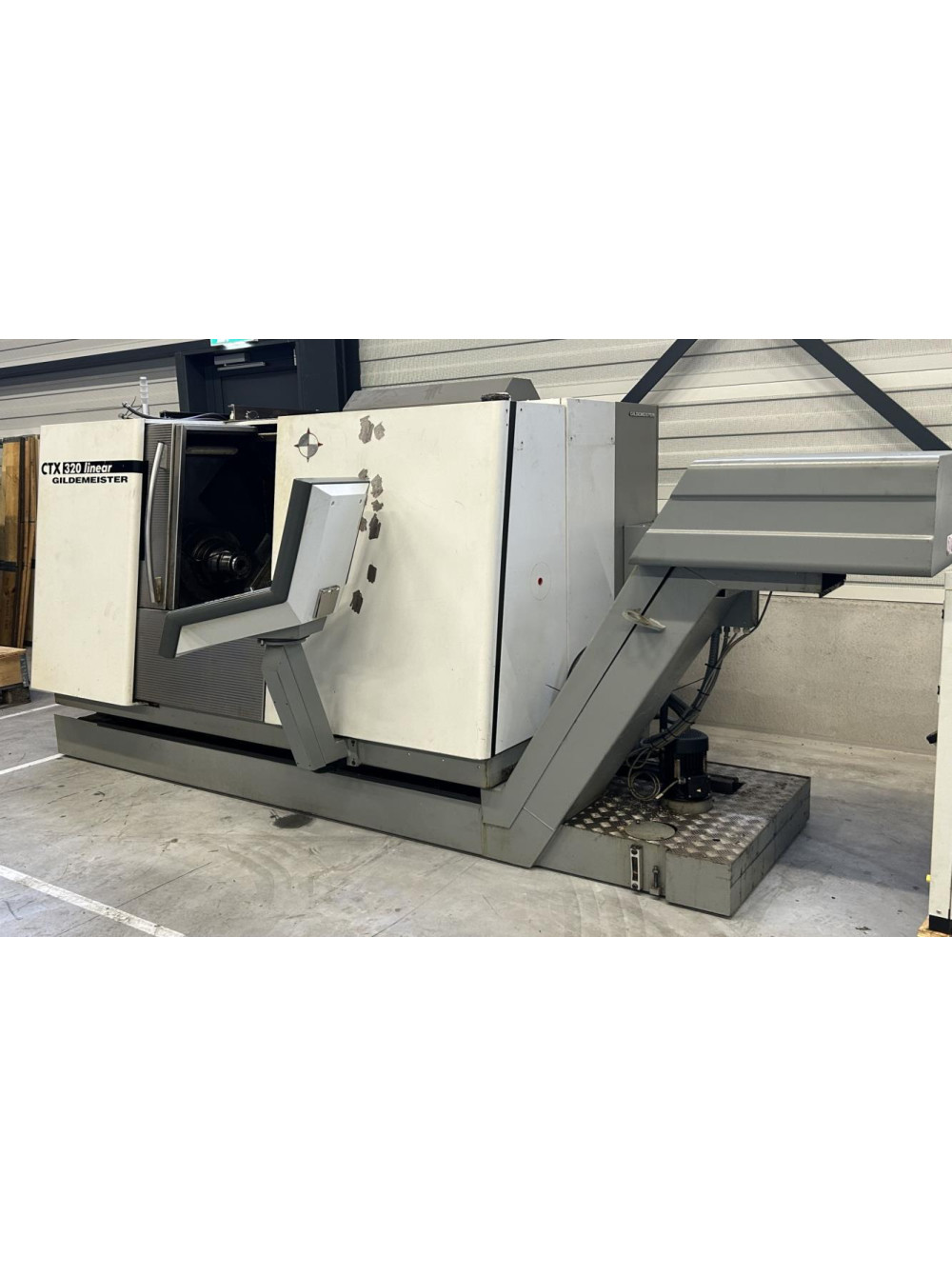

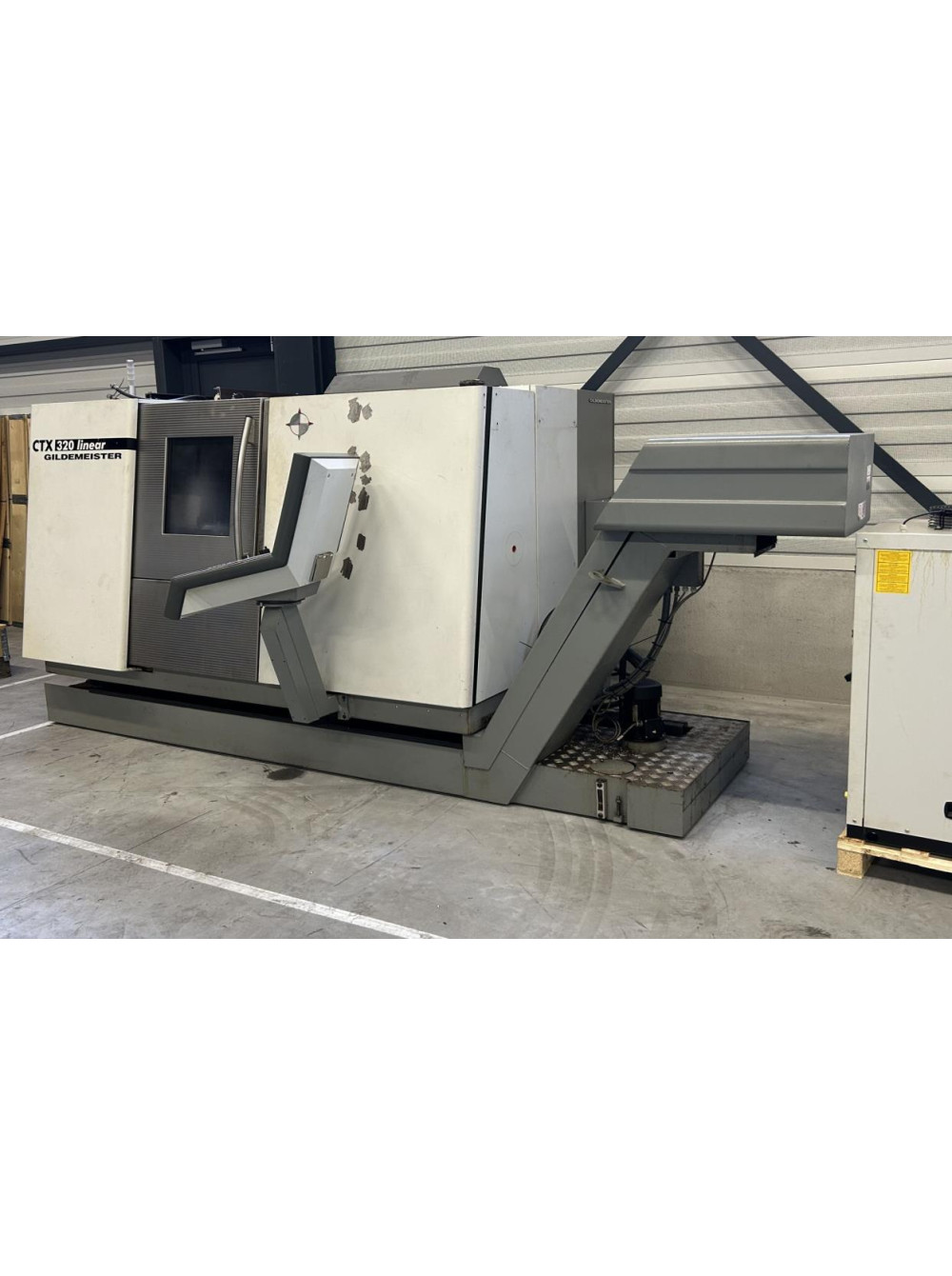

- Конвеєр стружки
- На головному та допоміжному шпинделях Hainbuch SK 65 Цанговий патрон
- Інтерфейс подавача прутків

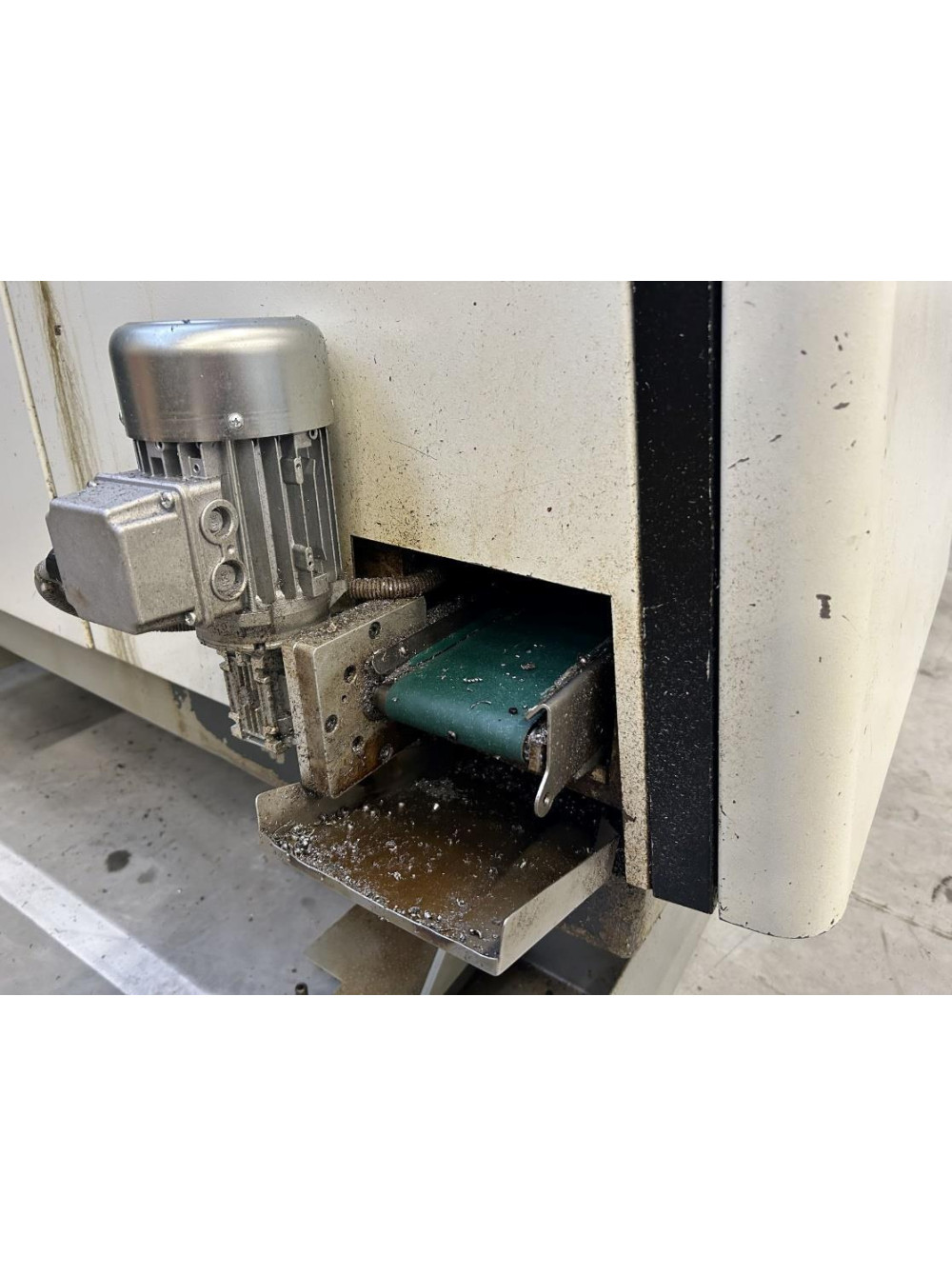

- Стрічковий конвеєр для готових деталей
