Gildemeister CTX 420 V4 | 14.03.2025
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

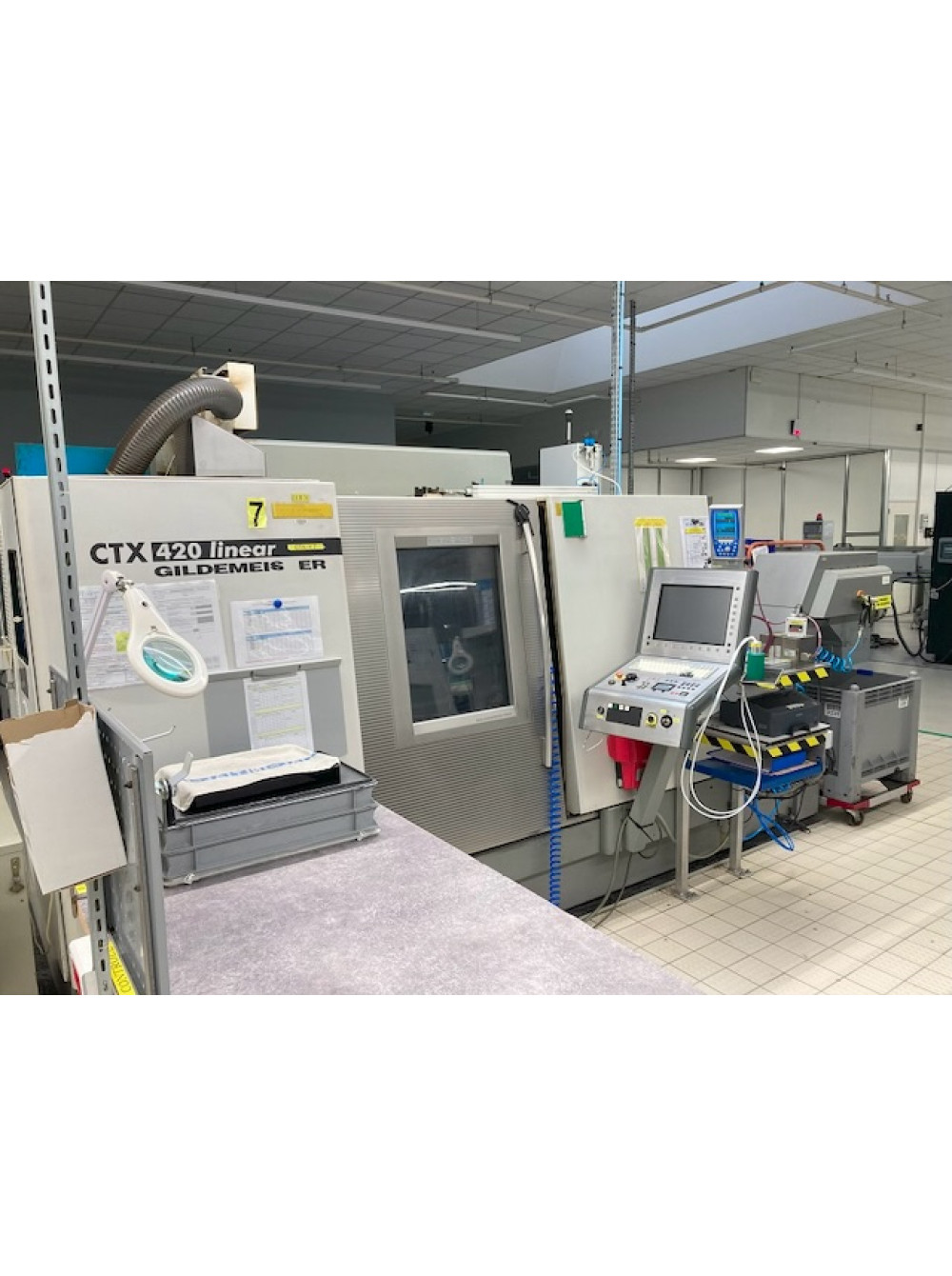

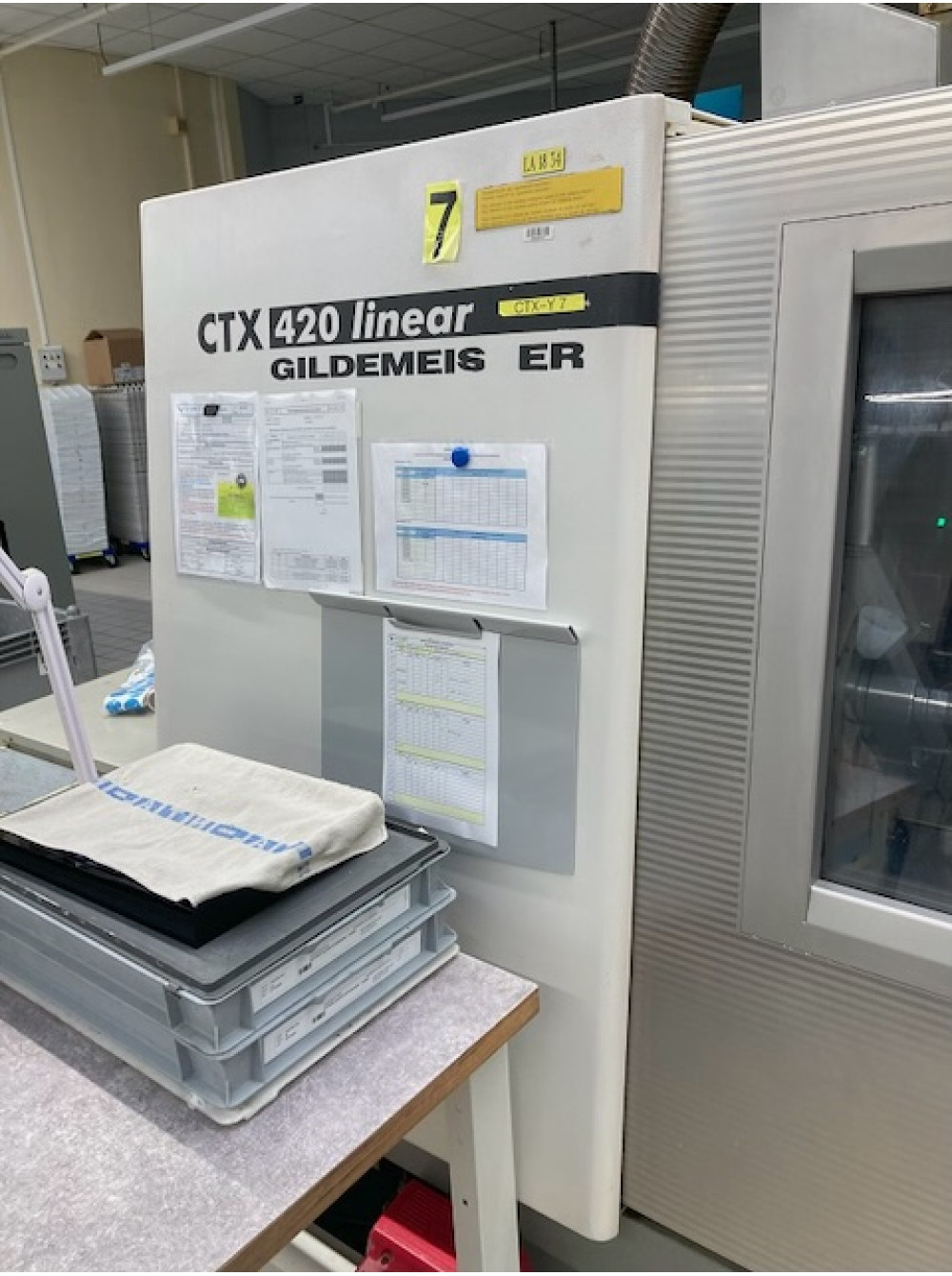

Gildemeister CTX 420 V4
Токарний верстат 4-ох осьовий
Виробник: DMG MORI
Рік: 2003
Управління: HEIDENHAIN Pilot 4290
Країна: Франція
Технічні деталі:

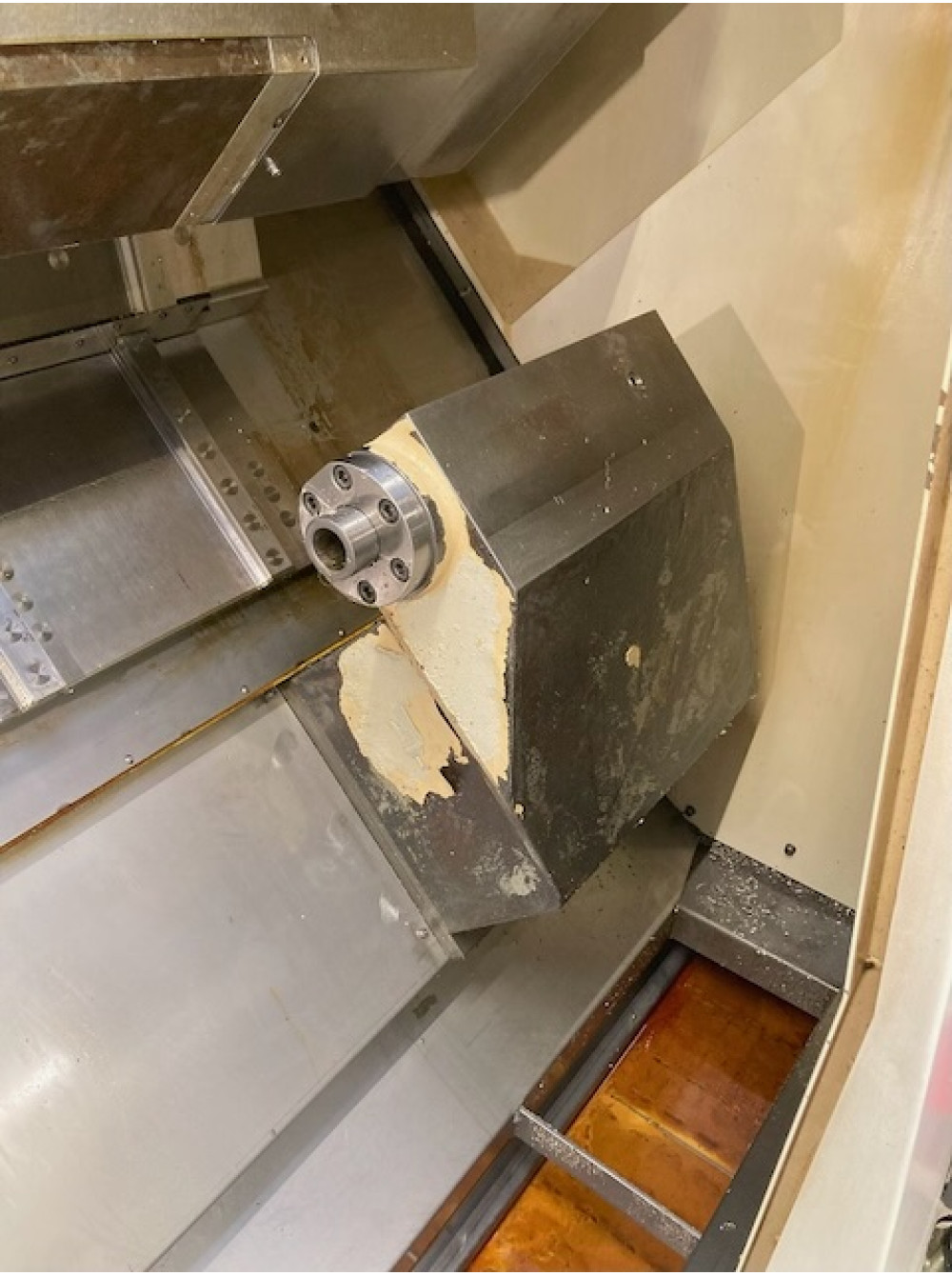

Робоча зона:
• Максимальний діаметр обробки: до 324 мм
• Максимальна довжина обробки: до 600 мм
Шпиндель:
• Швидкість обертання шпинделя: до 5000 об/хв
• Потужність шпинделя: 25 кВт
• Отвір шпинделя: 79 мм

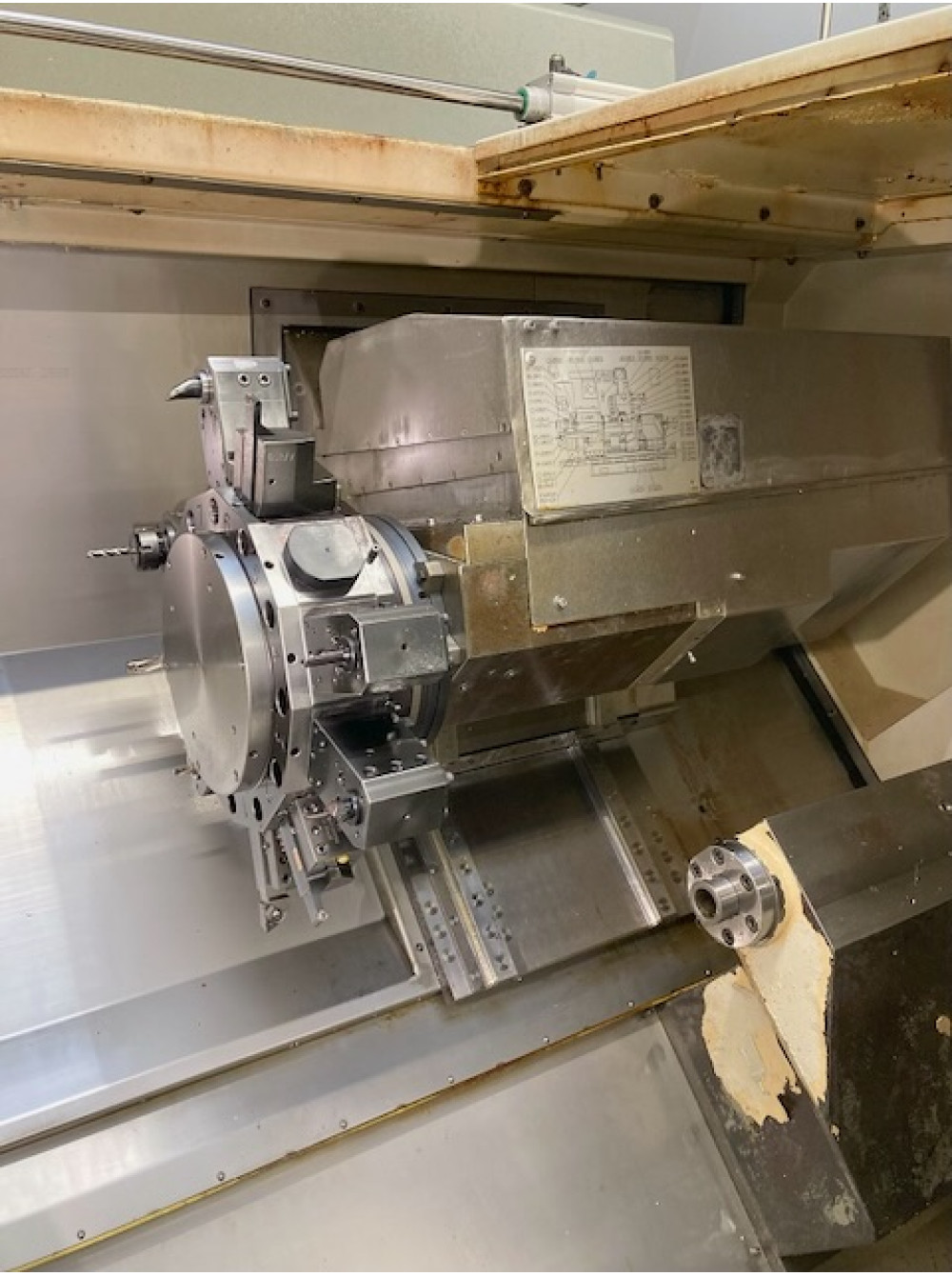

Револьверна головка:
• Кількість інструментальних позицій: 12 позицій
• Приводні інструменти (опція): так, з можливістю фрезерної обробки
• Обороти приводних інструментів: до 4500 об/хв
• Тип кріплення інструментів: VDI40
Переміщення:
• Хід по осі X: 260 мм
• Хід по осі Z: 635 мм
• Швидкість швидкого переміщення по осях X/Z: 45 м/хв / 60 м/хв
Система управління:
• ЧПК: HEIDENHAIN Pilot 4290
Додаткові системи:
• Вісь С+ вісь Y + привідні інструменти

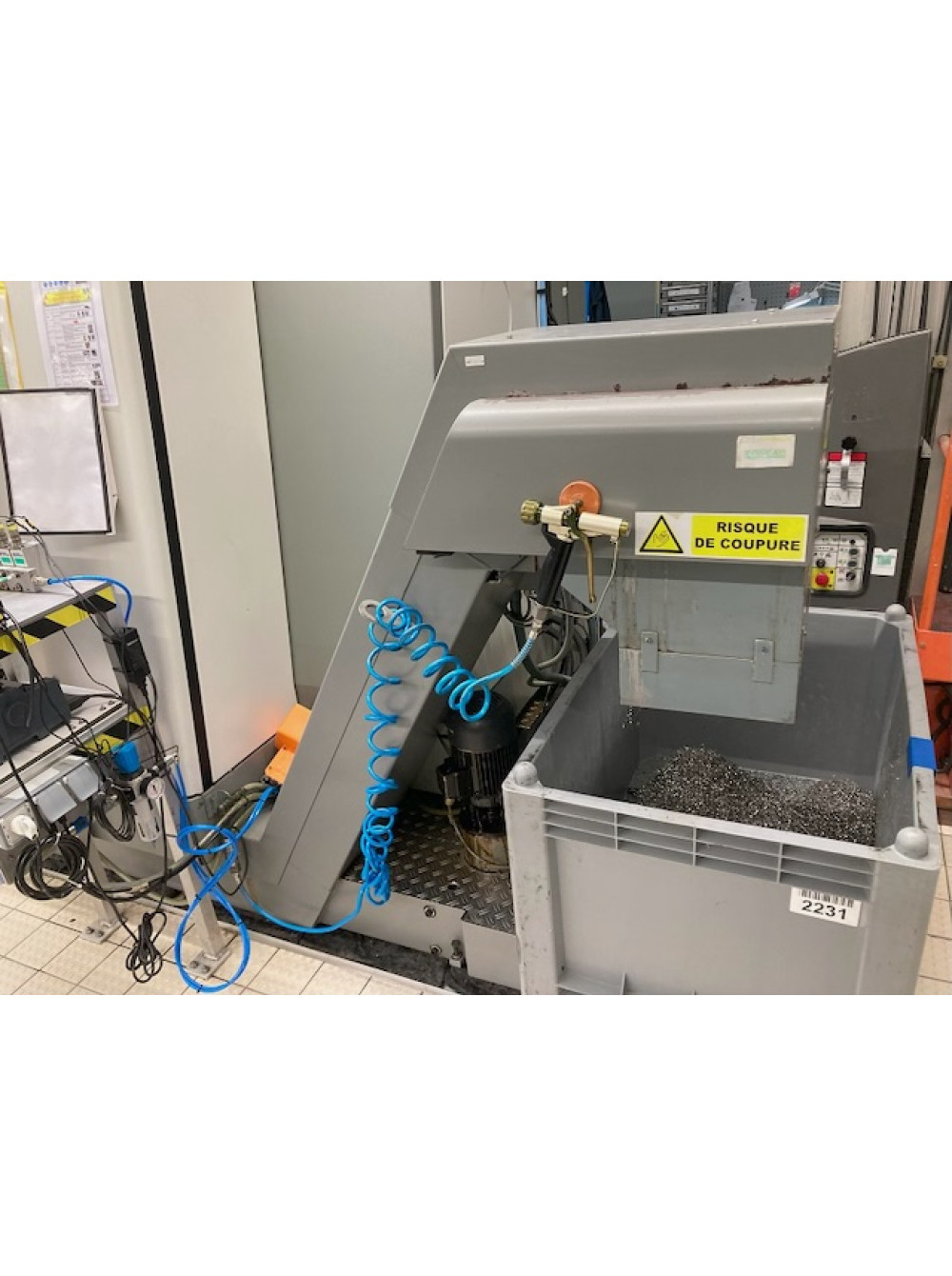

• Конвеєр для стружки 4,00 x 1,25 x 1,50 м
• Ручний інструментальний вимірювальний пристрій в робочій зоні MARPOSS

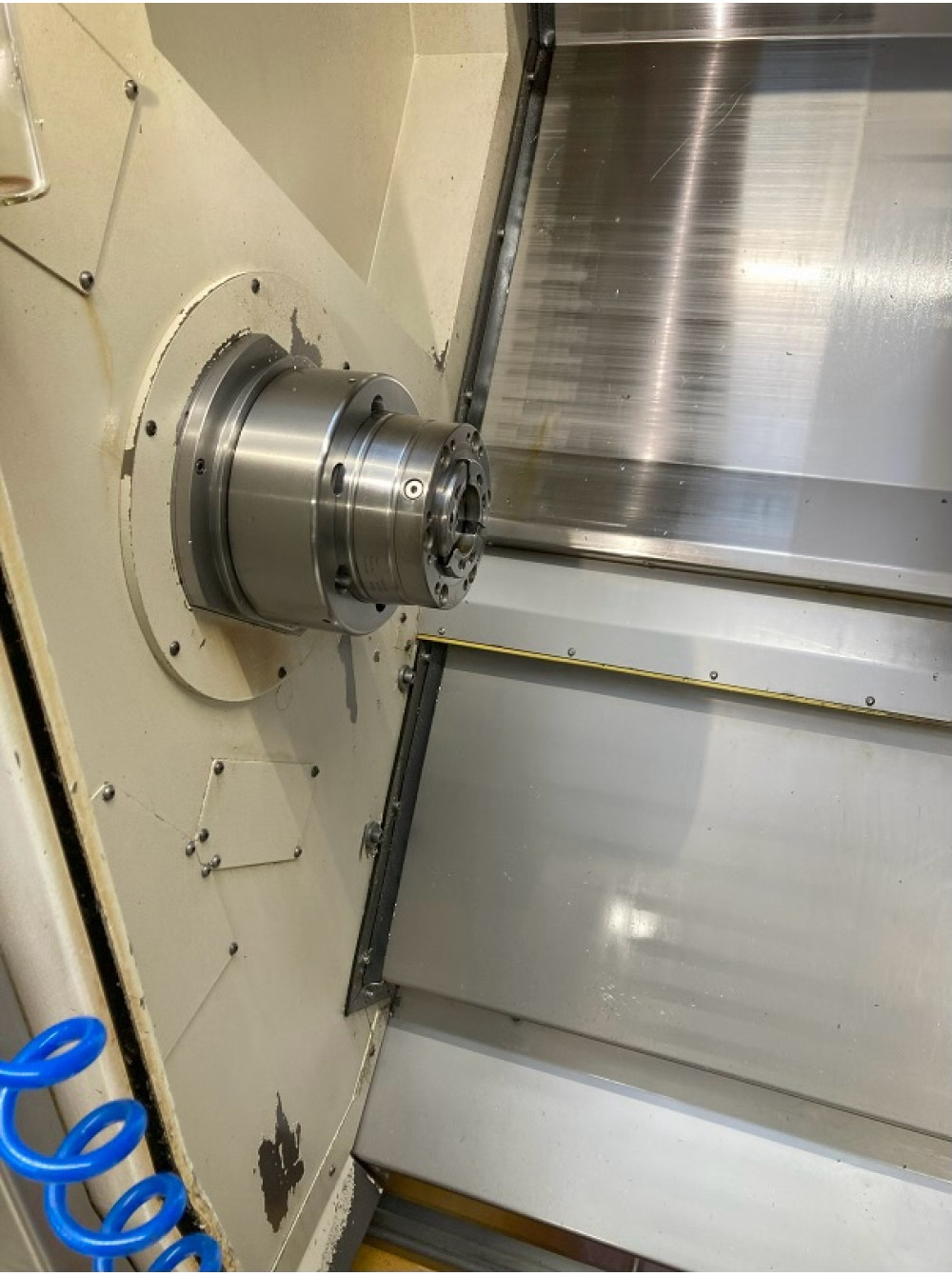

• Гідравлічний 3-кулачковий патрон SMW KNCS-N 225-66
• Максимальний діаметр прутка обмежений 66 мм отвором патрона
Маса та габарити:
• Маса верстата: приблизно 6000 кг
• Габарити (ДхШхВ): приблизно 3500 x 2460 x 2100 мм
| Токарні ЧПК | |
| Вісь X | 260 мм |
| Вісь Z | 635 мм |
| Управління ЧПК | HEIDENHAIN Pilot 4290 |
| Швидкість шпинделя | до 5000 об/хв |
| Рік випуску | 2003 |
