GMX 200 linear 20.10.21
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

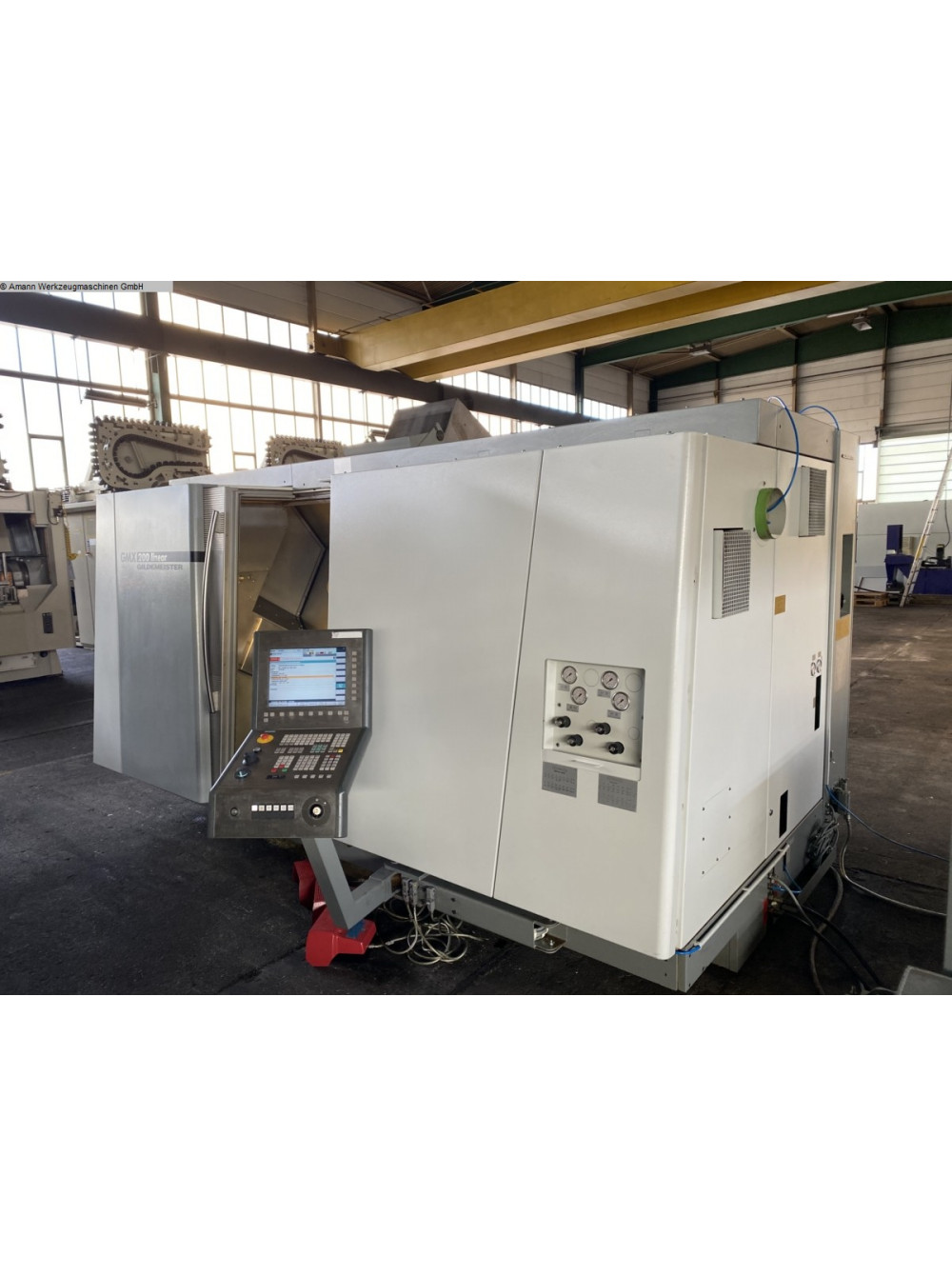

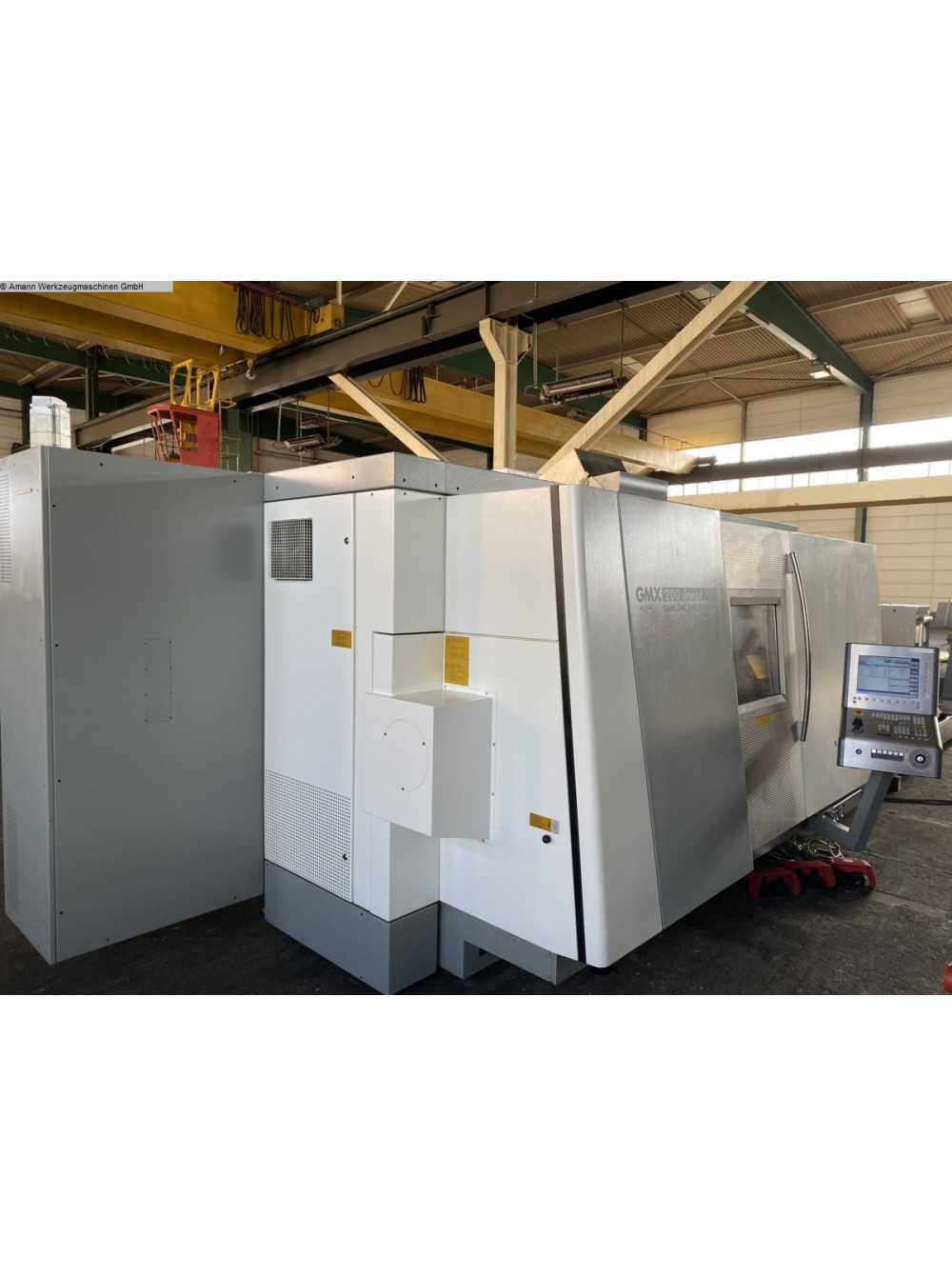

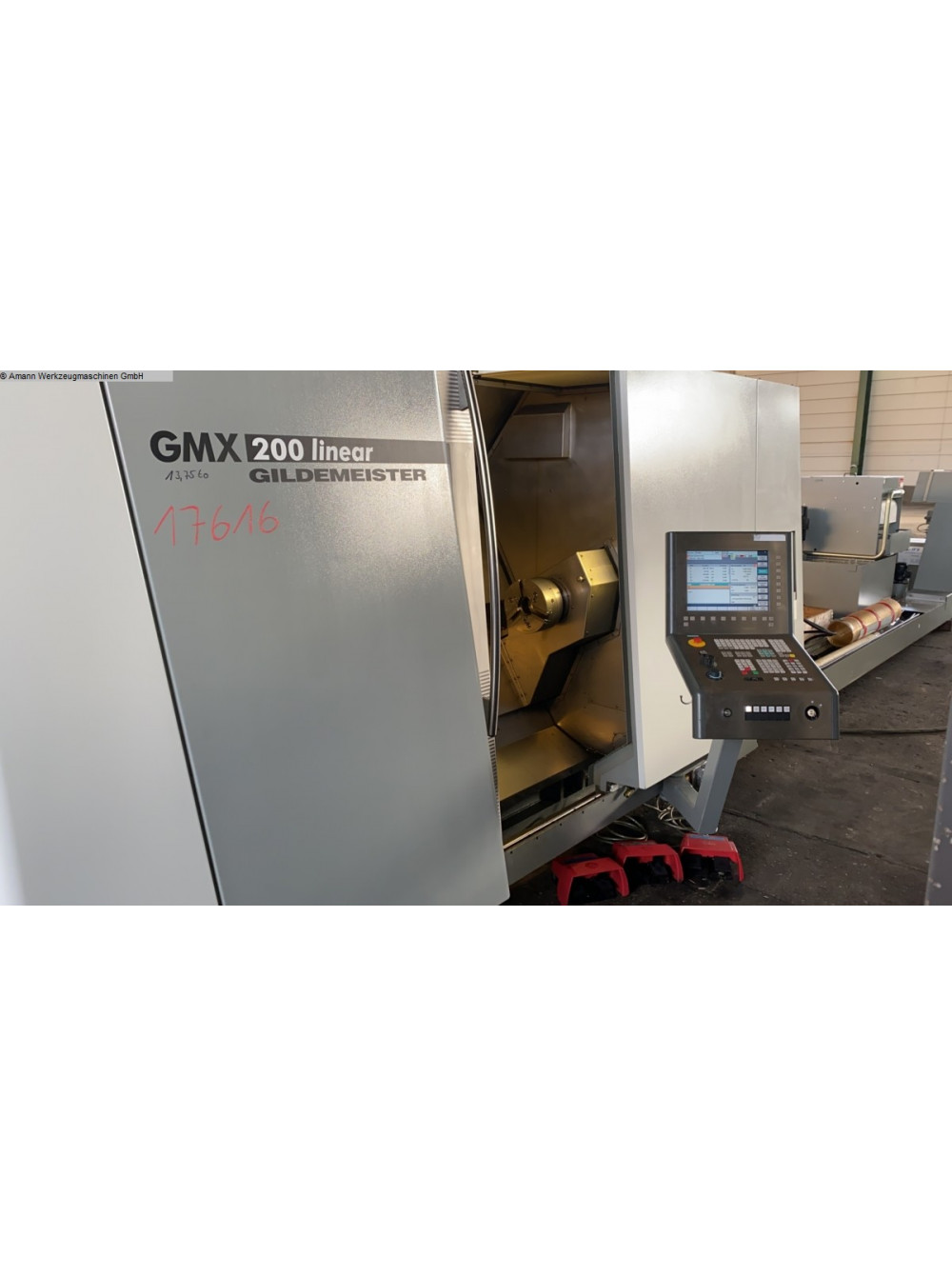

Токарно-фрезерный центр с ЧПУ
Марка: GILDEMEISTER

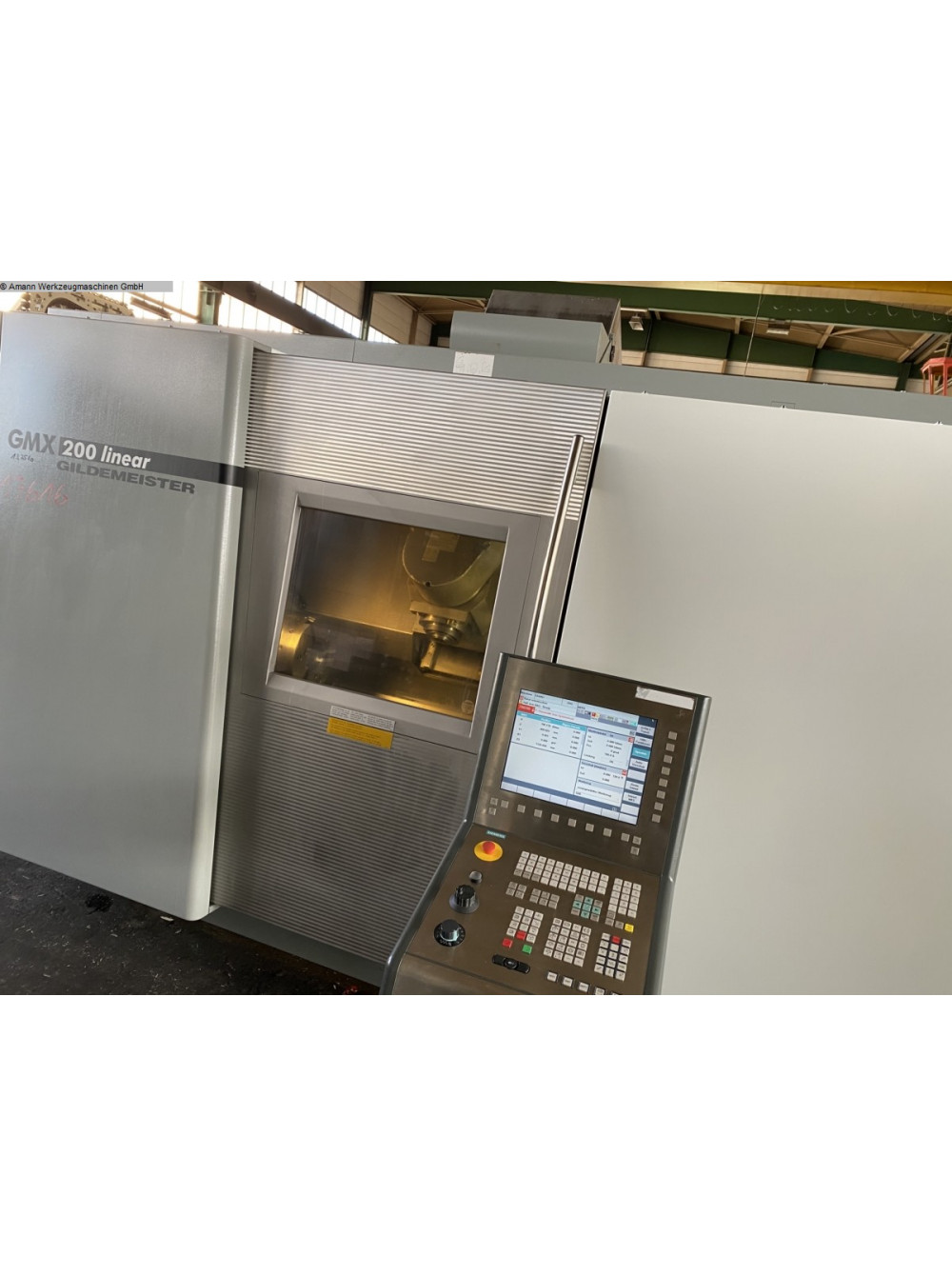

Тип: GMX 200 линейный
Новый в: 2005

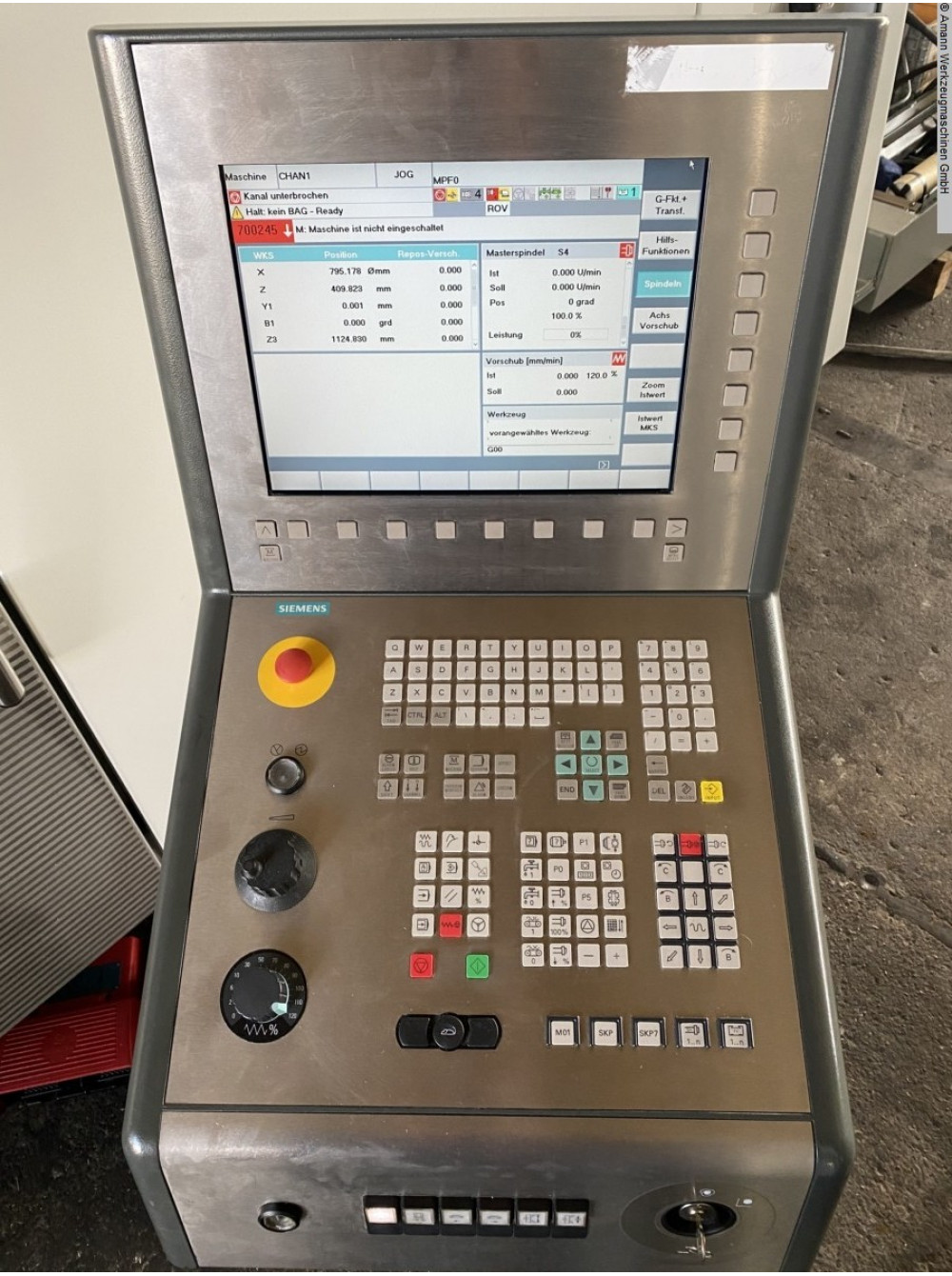

Управление: ЧПУ SIEMENS SINUMERIK 840D powerline
Происхождение: Германия
Описание:

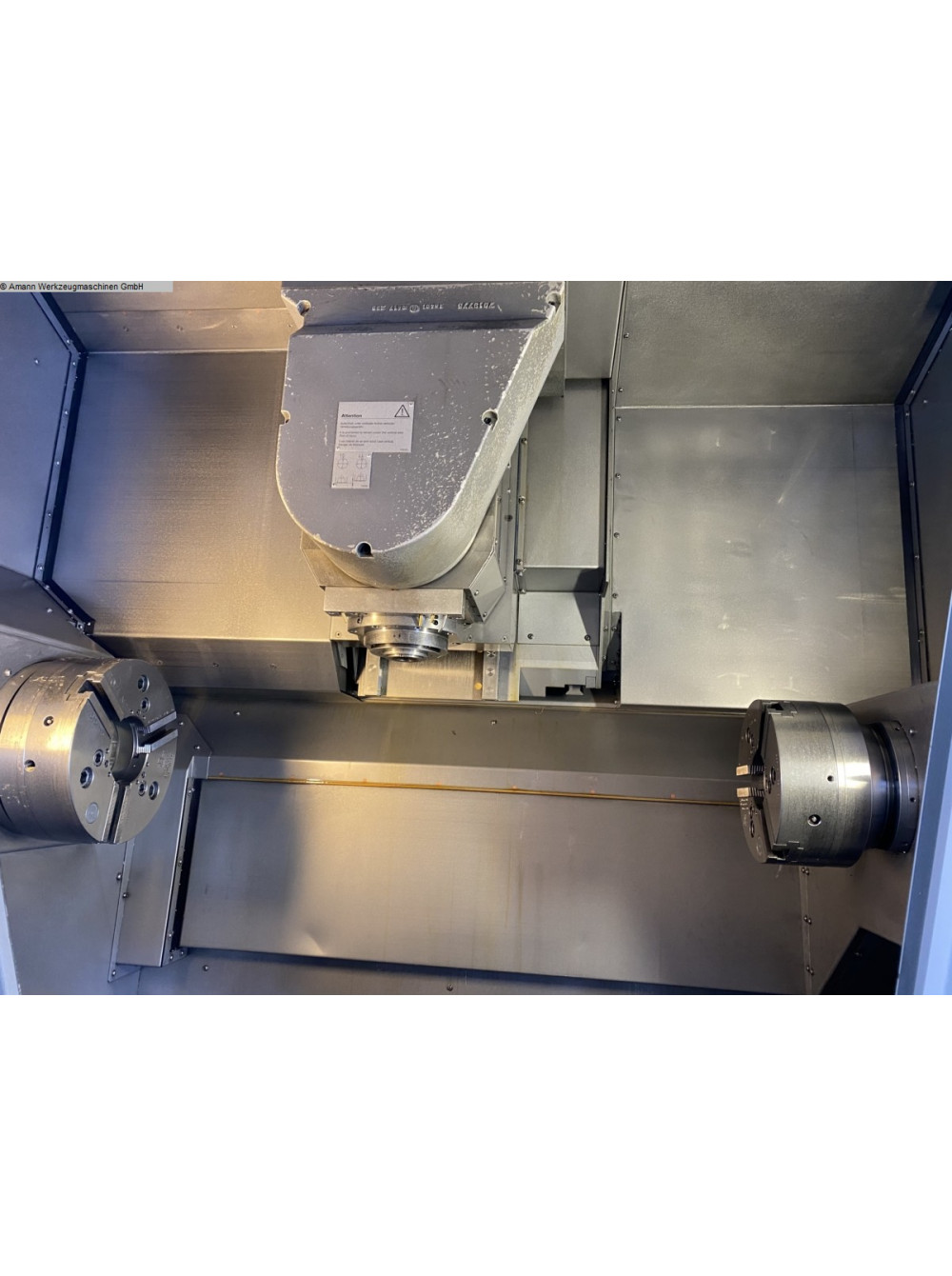

главный и контршпиндель,
блок СОЖ 20 бар 40 л/мин,

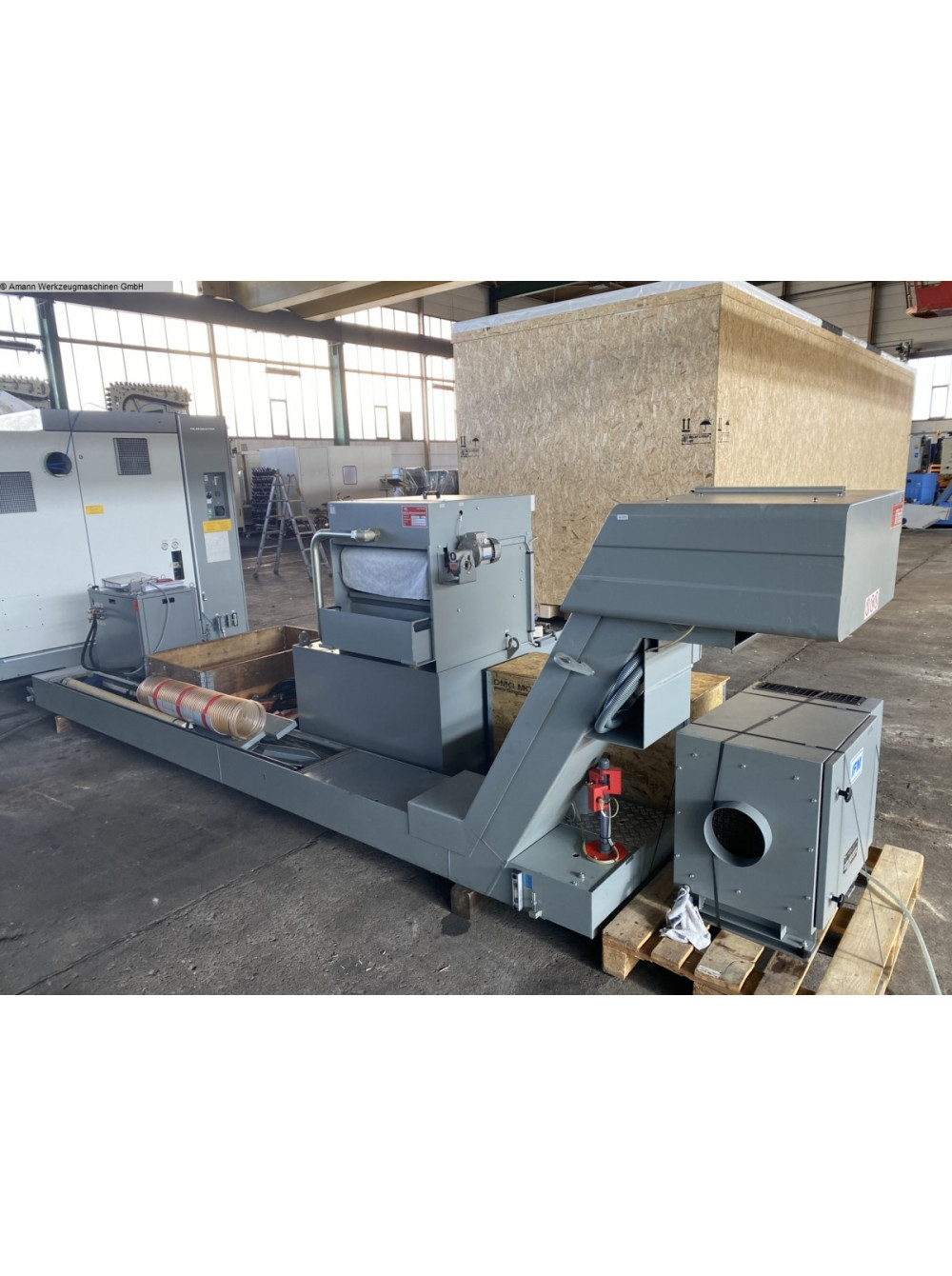

транспортер стружки,
пылесборник IFS типа IFM.
Главный шпиндель:
полый зажимной механизм Ø92 мм,
ось С,
3-кулачковый гидравлический патрон Ø315 мм
Контршпиндель:
частично полый зажимной механизм,
ось С,
внутренний диаметр Ø 66мм x 675мм глубиной,
3-кулачковый гидравлический патрон Ø250 мм,
Функция хвостовой бабки с мехатронным управлением,
контактное усилие макс. 8KN может быть выбрано по программе
Станок может быть проверен под напряжением.
Технические детали
диаметр 560 мм
длина 1070 мм
конусность инструмента Capto C6
инструмент Magacine с 80 Plätzen
Главный шпиндель ISM90
проход шпинделя 92 мм
скорость вращения 4.000 U/мин
мощность при 60% / 100% нагрузке 45 / 36 кВт
крутящий момент 600 / 750 Нм
диаметр зажимного патрона 200 - 315 мм
контршпиндель IMS65
проход шпинделя 65 мм
скорость вращения 5000 уд/мин
мощность при 60% / 100% нагрузке 37 / 25 кВт
крутящий момент 270 / 370 Нм
диаметр зажимного патрона 200 - 315 мм
расстояние между шпинделями 1300 мм
ползун I: --
ось x 485 мм
ось z 1070 мм
ось y +/- 80 мм
быстрое перемещение X/Y/Z 40/24/70 м/мин
усилие подачи X/Y/Z 7/11/7,5 кН
ось b +/- 120 x 0,001 °
скорость поворота 220 U/мин
крутящий момент 5720/2860 Нм
фрезерный шпиндель
конус инструмента Capto C6
скорость вращения фрезерной головки 10 - 12000 U/мин
мощность при 60% / 100% нагрузке 22/13,2 кВт
крутящий момент 100/60 Нм

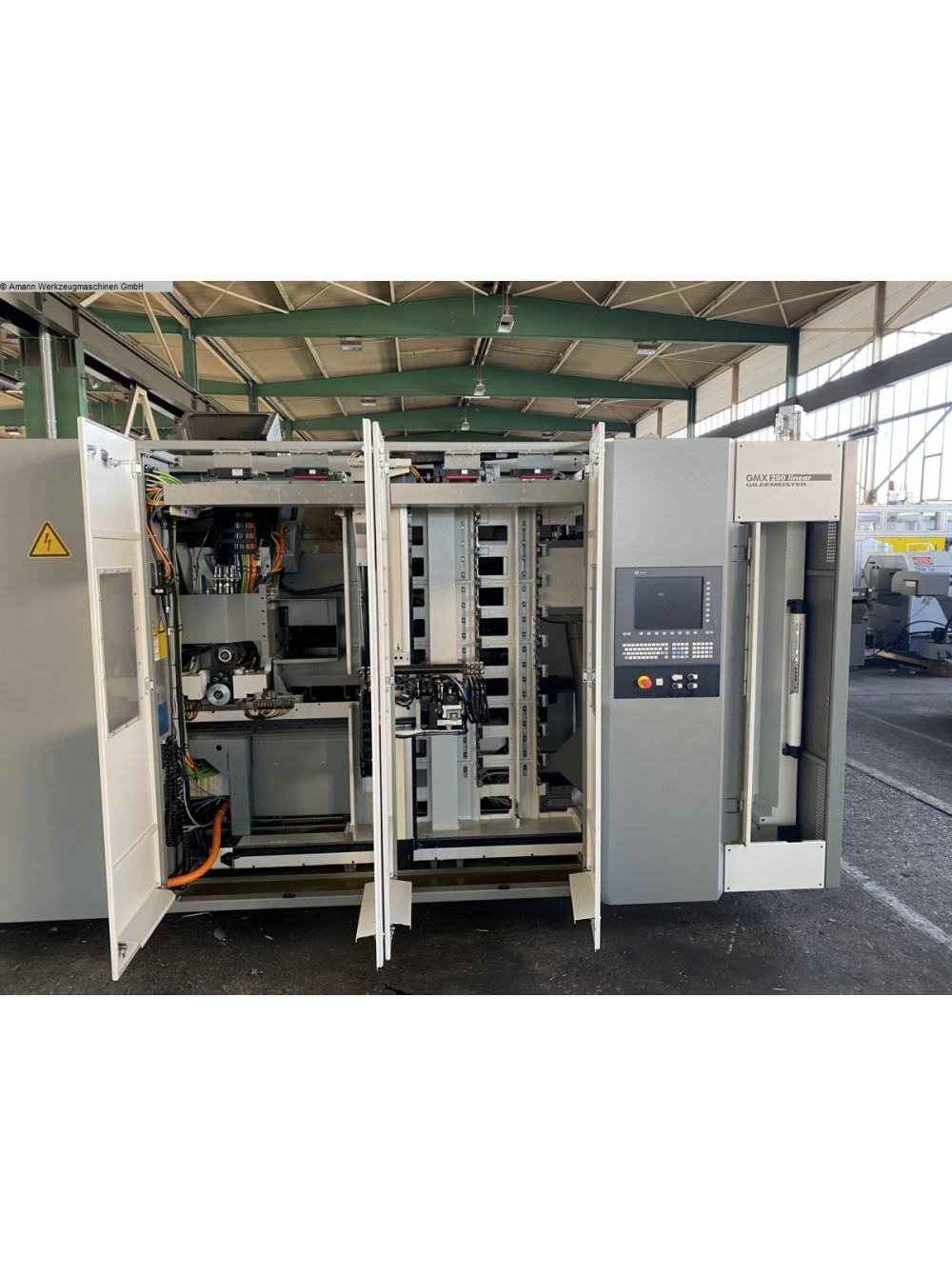

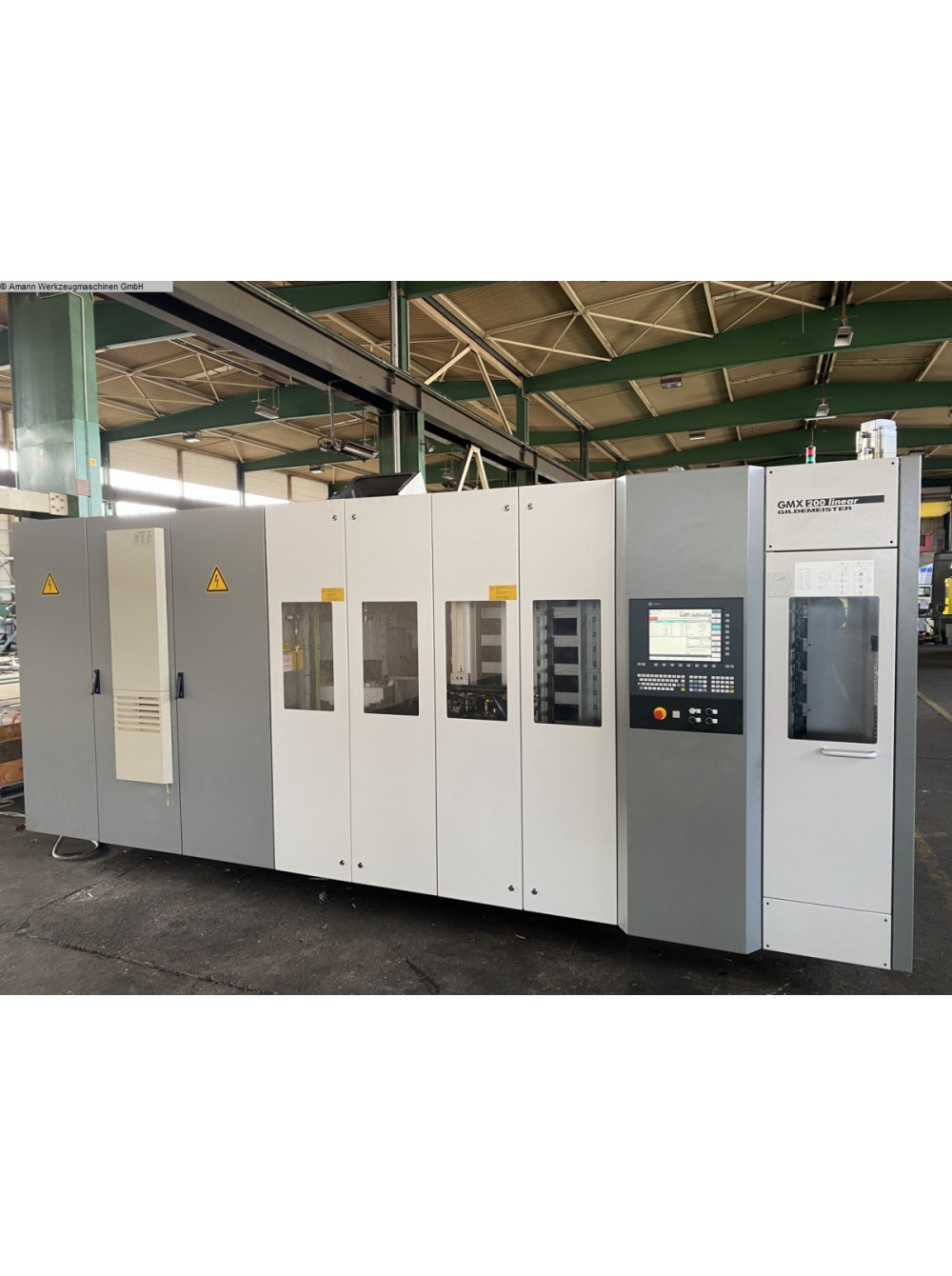

магазин инструментов
длина инструмента - макс. 300 мм
диаметр инструмента 80 мм
диаметр заготовки с 2 свободными позициями 120 мм
вес инструментов макс. 6/10 кг
Время от стружки до стружки 5,00 сек.
Количество рабочих часов 19200 ч
Число часов работы шпинделя 5920 ч
общая потребляемая мощность 60,00 кВт
вес станка ок. 14,00 t
размеры станка ок. 6,70 x 4,00 x H2,80 м
| Фрезерні ЧПК | |
| Швидкість шпінделя | 12000 |
| Токарні ЧПК | |
| Діаметр обробки деталі мм | 485 |
| Довжина обробки мм діапазон | 1000 и более |
| Управління ЧПУ | SIEMENS |
| Діаметр обробки мм діапазон | 300-499 |
| Довжина обробки мм | 1070 |
| Токарні автомати | |
| Швидкість обертання шпинделя | 5000 |
