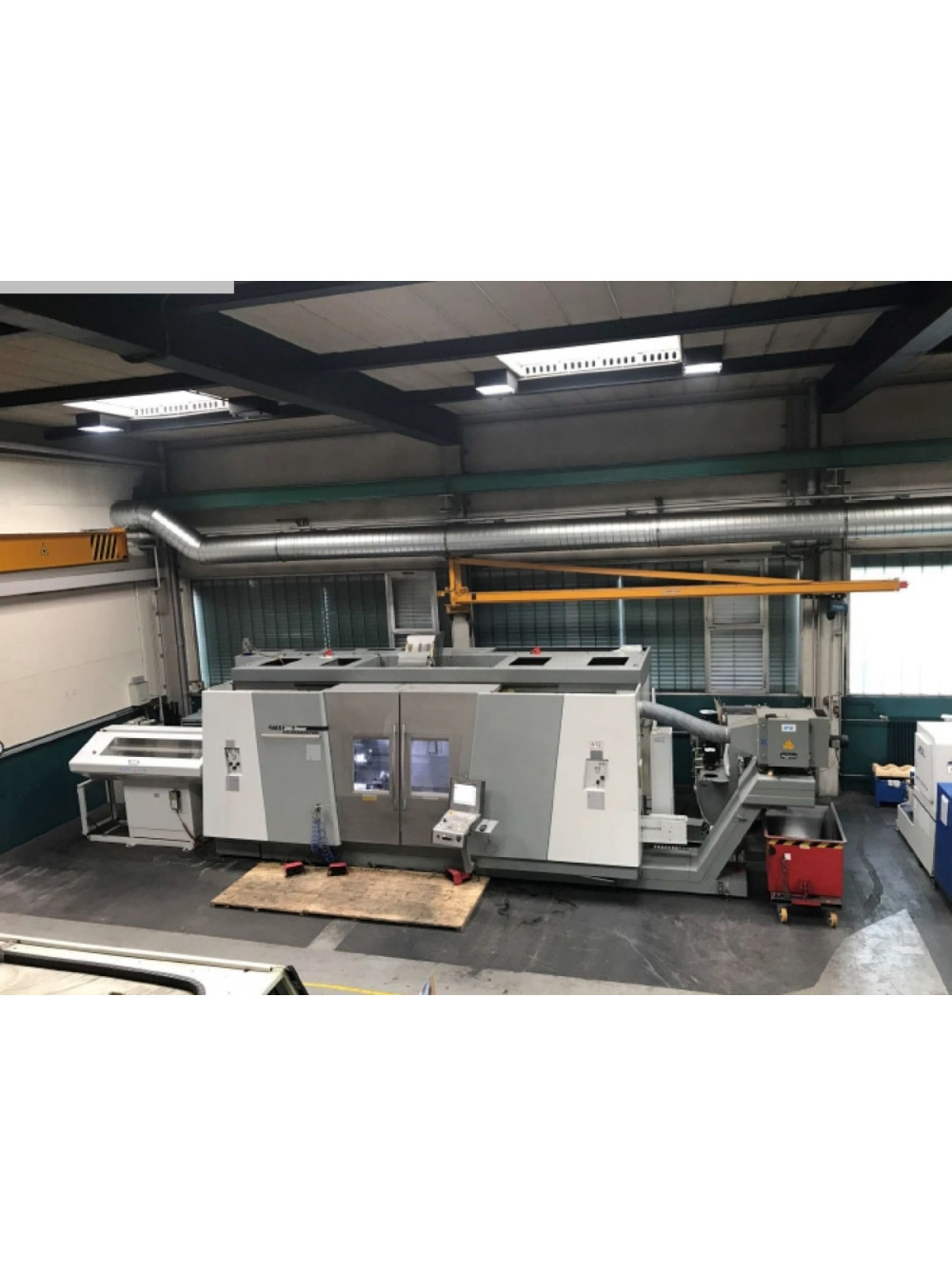

GMX 300 Linear 18.01.22

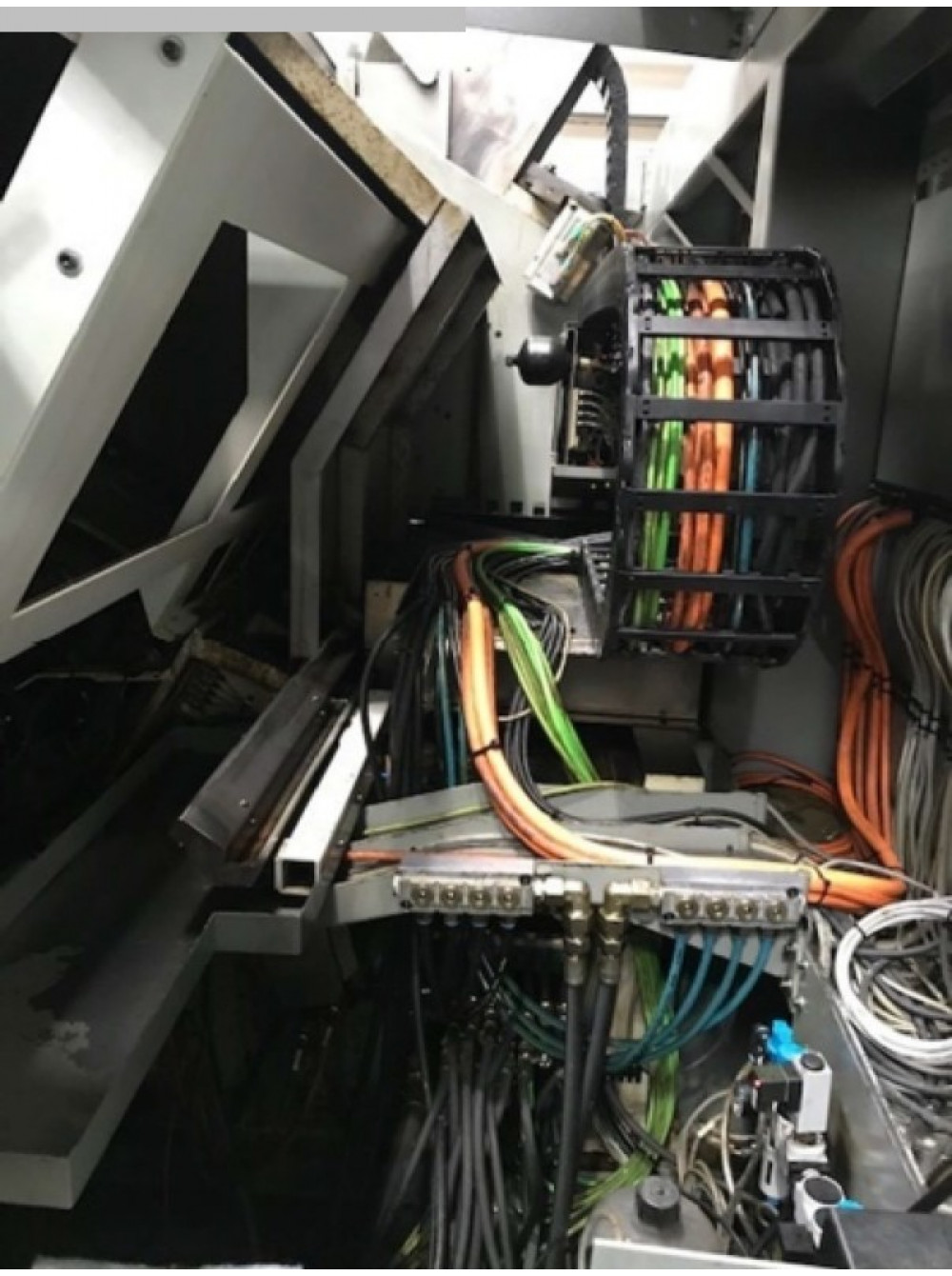

5-ти осевой Токарный, с фрезерной головой , нижним револьвером и контршпинделем ,  обрабатывающий центр центр с ЧПУ

Производитель: DMG-Gildemeister )Германия)

Модель: GMX 300

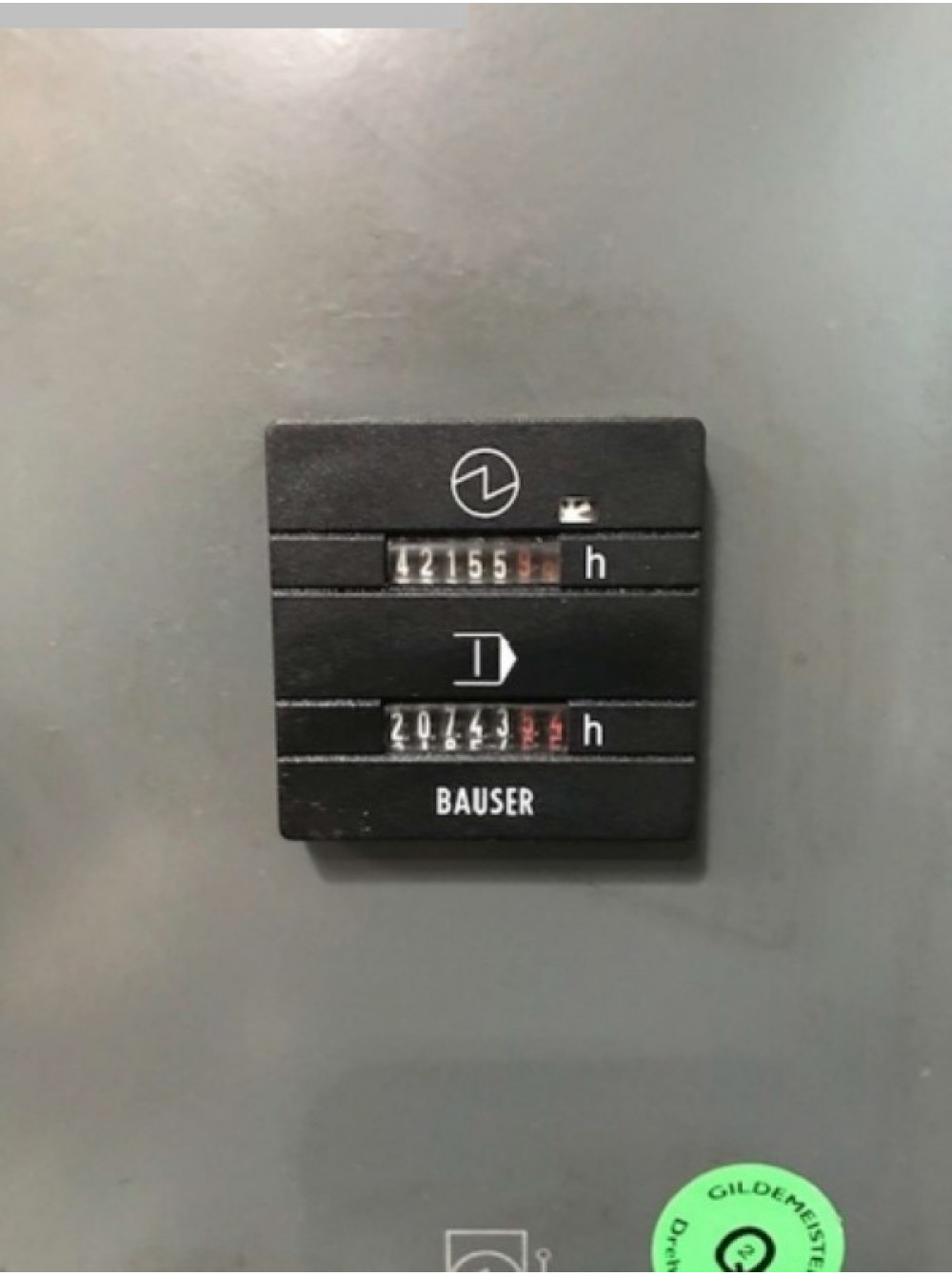

Год выпуска: 2005

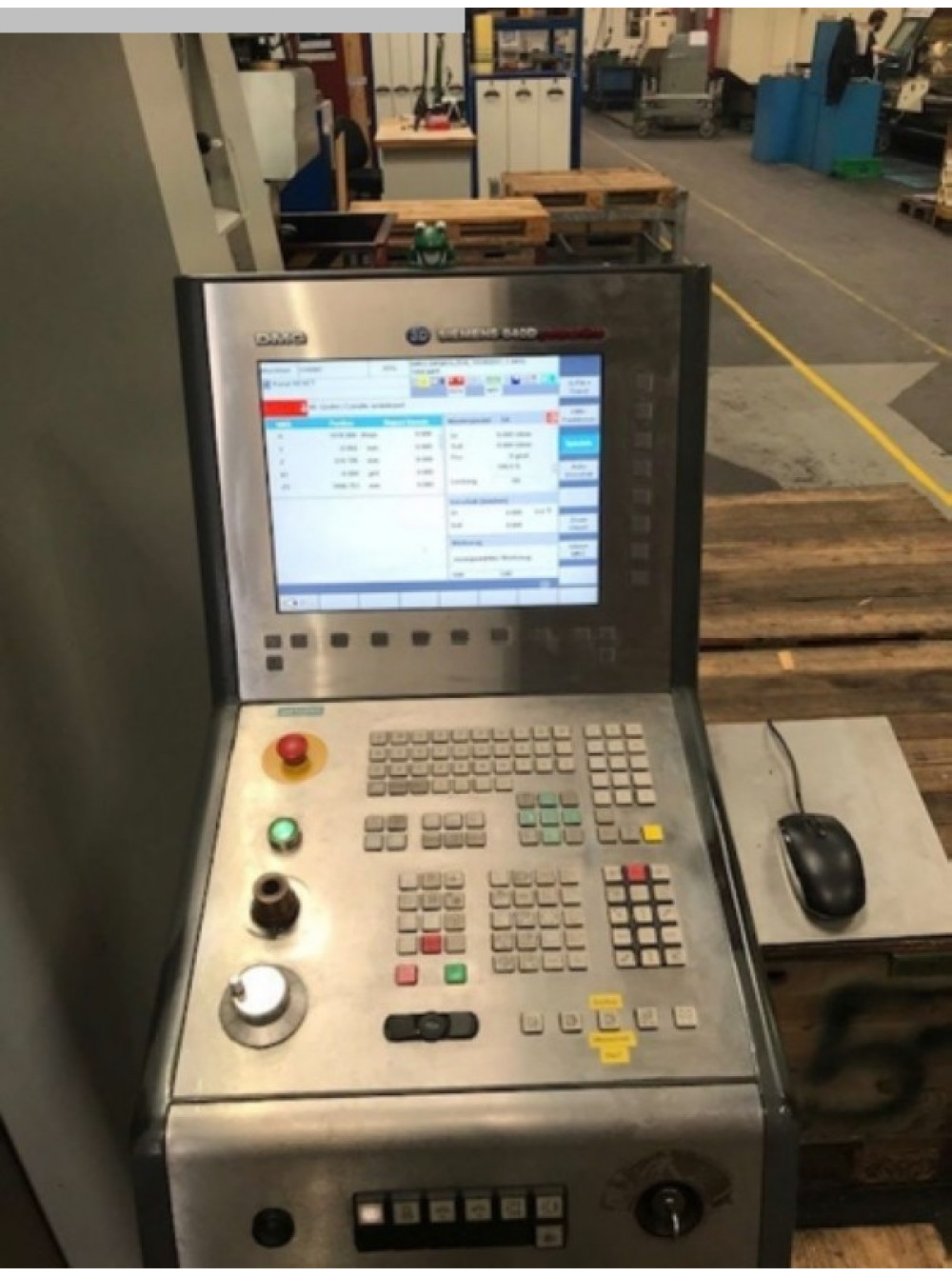

Управление: ЧПУ SIEMENS 840 D powerline

Описание:

Решение для 6-сторонней комплексной обработки

Базовый станок GMX 300 Linear

- длиной обработки 1585 мм

- Главный шпиндель в виде встроенного шпиндельного двигателя ISM 65- мощность привода

25/37 кВт (100% / 40%)

- Полое зажимное устройство (гидравлическое)

Внутренний диаметр вытяжной трубы 68 мм

- Ось С и тормоз шпинделя (гидр.)

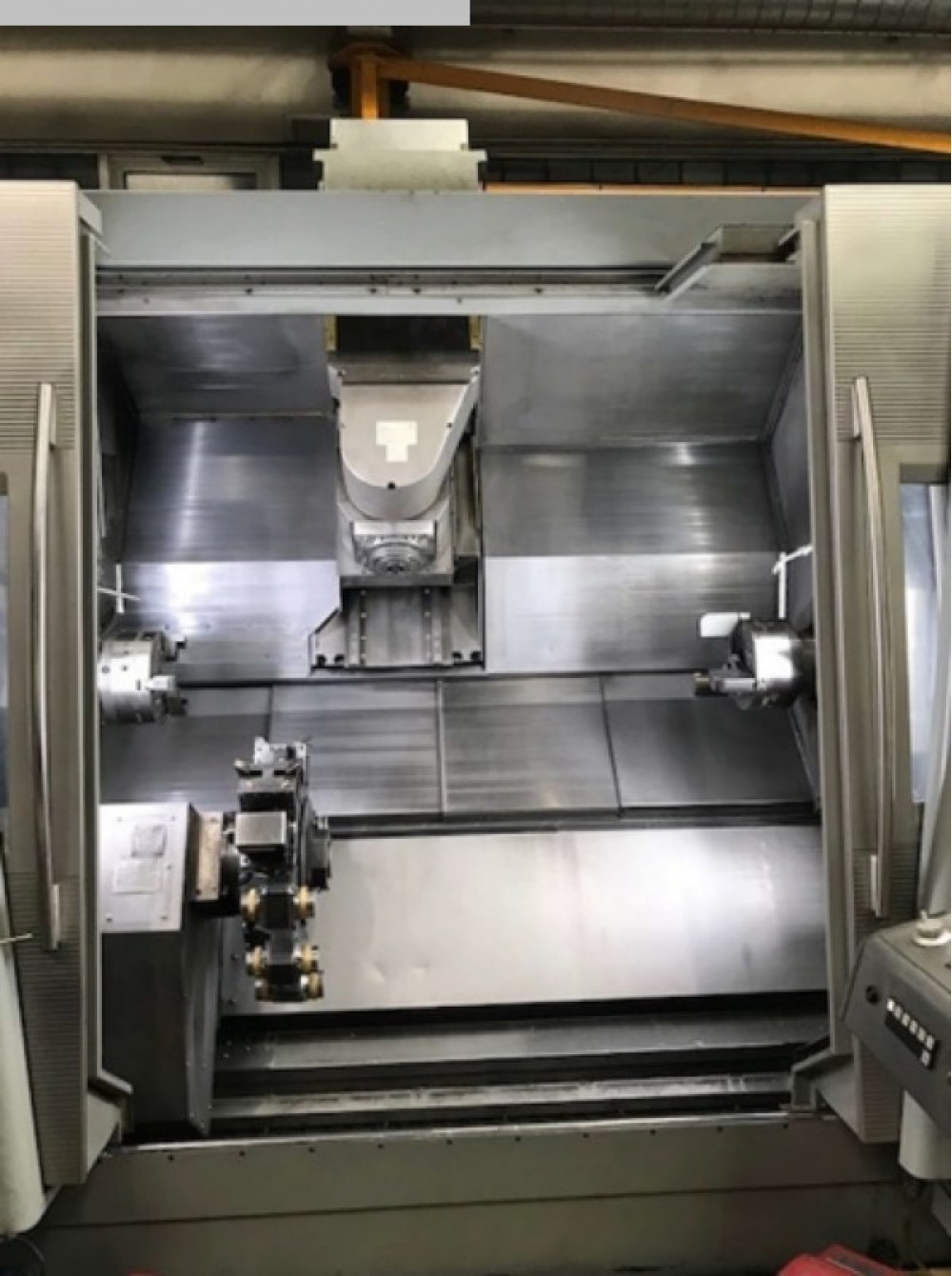

- Поперечные салазки сверху с токарным/фрезерным шпинделем в качестве шпинделя двигателя,

Держатель HSK 63A DIN 69893

индексация 1 ° для надежной фиксации при вращении

- Ось Y +/- 110 мм

- Ось B +/- 120 ° интерполяция и с гидравлическим зажимом

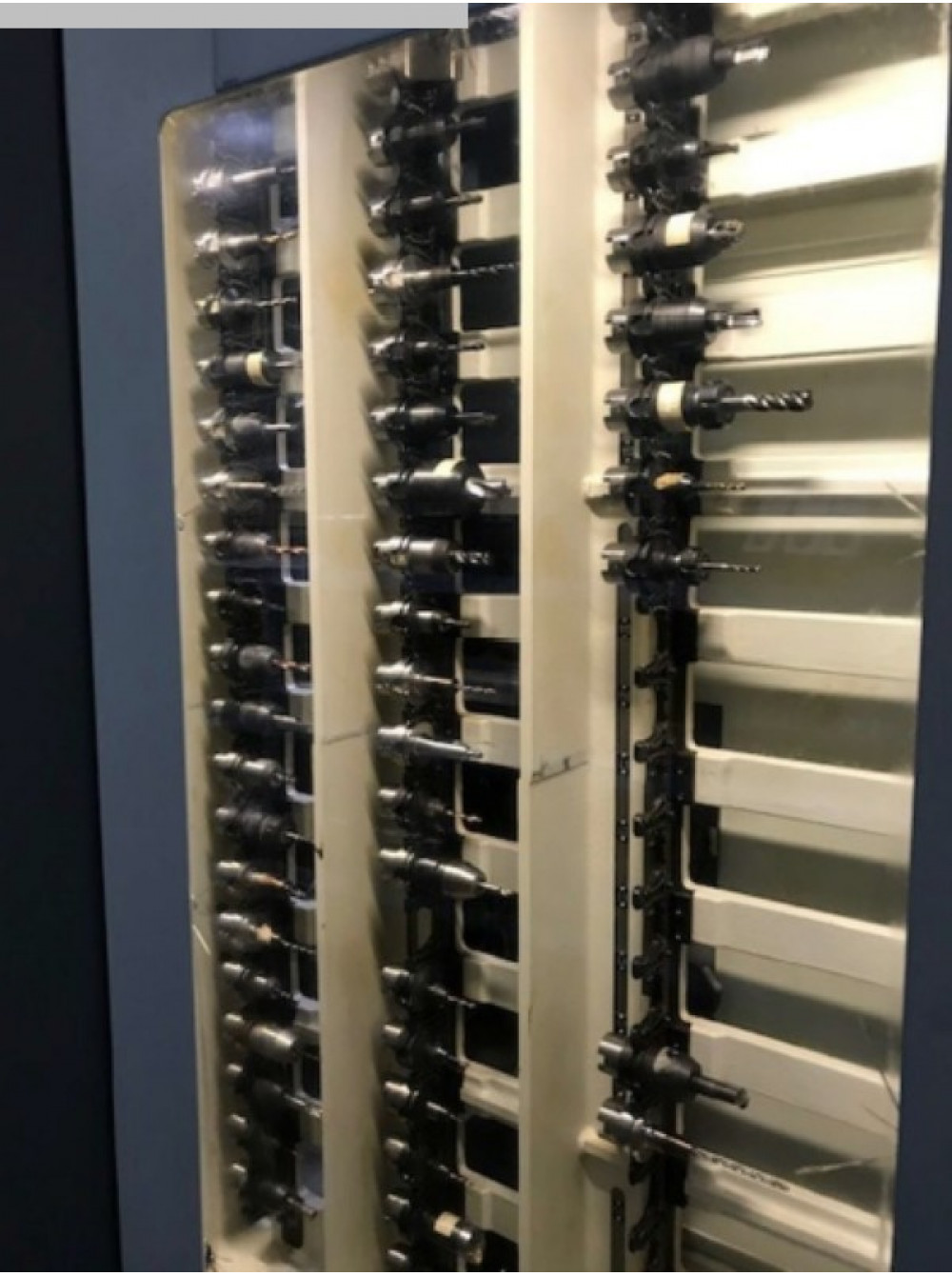

- Магазин инструментов 120 раз

Стеллажный магазин с устройством смены инструмента и манипулятором,

4 дополнительных места для загрузки

- абсолютные, прямые измерительные системы по всем линейным осям

- бак для охлаждающей жидкости 600 л

Подъемный насос и контроль уровня

- Очистка охлаждающей жидкости с помощью ленточного фильтра

Тонкость фильтрации 40 мкм

- насос охлаждающей жидкости 8 бар; 20 л / мин 20 бар / 80 бар

- Конвейер для стружки, высота выгрузки 1100 мм

- интерфейс Ethernet

- отсечка масляного тумана электр. IFS, тип IFE 200кв.м/ч

- Система контроля инструмента ARTIS

- Поперечные салазки внизу (X2, Z2)

Сервопривод переменного тока с шарико-винтовой передачей

абсолютные, прямые измерительные системы

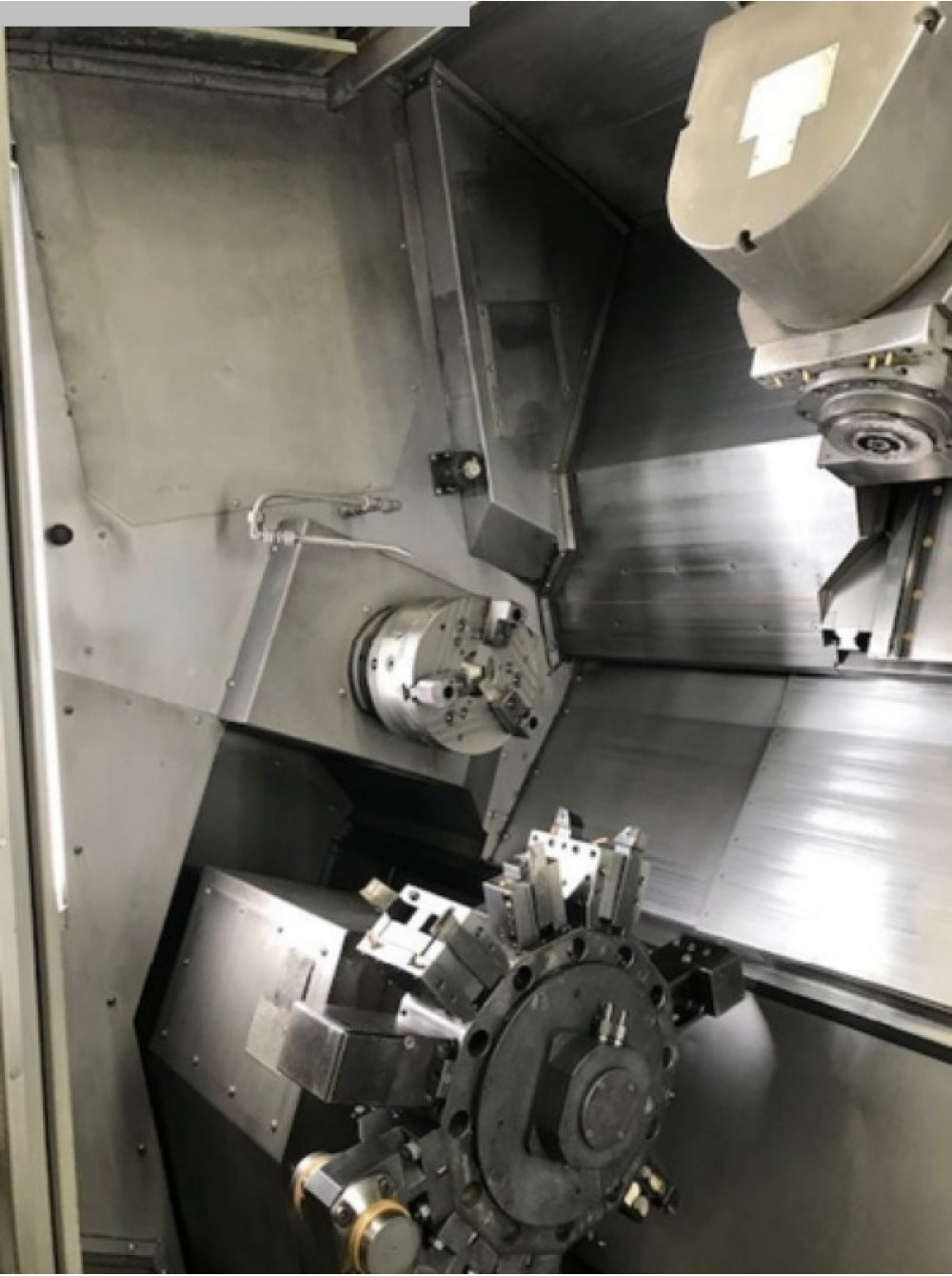

- с 12-кратной револьверной головкой. тип "звезда"

- с приводом инструмента

- Крепление VDI 40 мм DIN 69880, радиальное

- встречный шпиндель

в качестве встроенного шпиндельного двигателя ISM 65

- Мощность привода 25/37 кВт

- Частично полый зажимной цилиндр (гидравлический)

- Диаметр вытяжной трубы 66 мм

- Ось С и тормоз шпинделя (гидравлический)

- Полое зажимное устройство Ø 66 мм

на главном шпинделе (слева)

- Напряжение дифференциального давления для главного шпинделя

- Дифференциальное напряжение давления для контршпинделя (для обработки тонкой стенки)

- Контроль поломки сверла

- высокое давление охлаждающей жидкости 80 бар,

11 л/мин для верхнего держателя инструмента,

Давление охлаждающей жидкости 20 бар, 40 л/мин,

и 8 бар, 20 л / мин для верхнего и нижнего держателей инструмента

Увеличение объема бака до 1000 л с помощью погружного охладителя мощностью 4 кВт

- пистолет-распылитель охлаждающей жидкости

- Автоматические раздвижные двери

- Соединение для магазина загрузки прутков

- Магазин для загрузки коротких прутков IRCO ILS-RBK 100/16

макс. пруток Ø 100 мм

макс. длина прутка 1600 мм

- Диапазон неподвижного упора револьверной головки 8-101 мм

с гидравлическим приводом, самоцентрирующийся

с адаптером для установки в нижней револьверной головке

- Функция хвостовой бабки для контршпинделя

мехатронное управление силой прижима, выбирается в программе

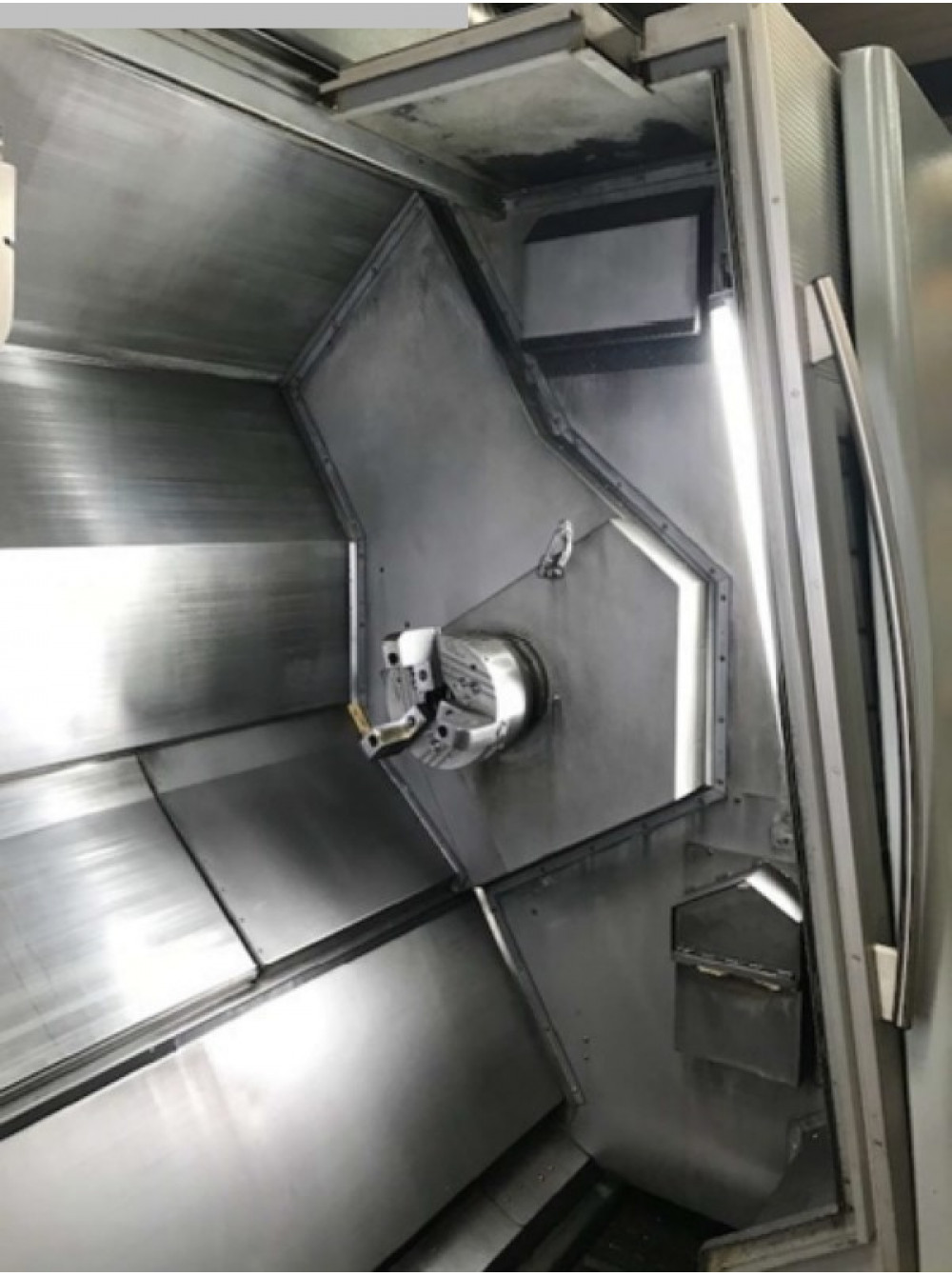

- Трехкулачковый силовой патрон с отверстием и системой быстрой смены губок,

для главного шпинделя KNCS-N 260-72, производство SWM, включая приспособления

- Трехкулачковый силовой патрон с отверстием и системой быстрой смены губок,

для контршпинделя KNCS-N 260-72, марка SWM, включая приспособления

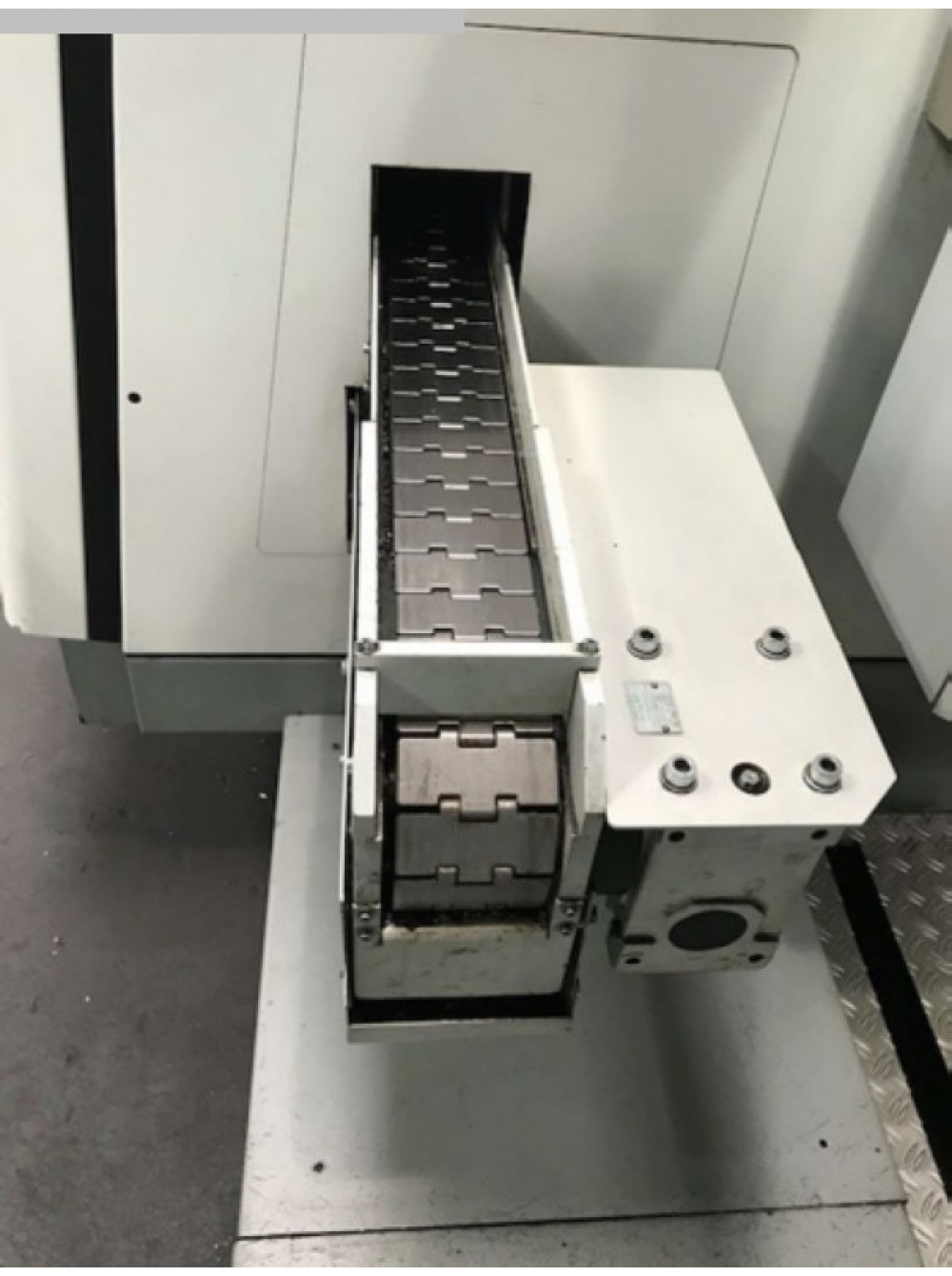

- Конвейерная лента для готовых деталей

- Подборщик с 3B-F для деталей патрона

до Ø 140 мм, максимальная длина 500 мм

- Документация в соответствии с "Технической документацией к комплекту поставки"

- включена в стоимость станка -

- Техническое описание GMX 300 Linear

- Расширительный пакет 3D программатор

- Программатор 3D для ПК, GMX 300

технические характеристики:

диаметр обточки 520 мм

длина поворота 1585 мм

вес станка ок. 20 t

размеры станка ок. 9,3 x 4,6 x 3 м
