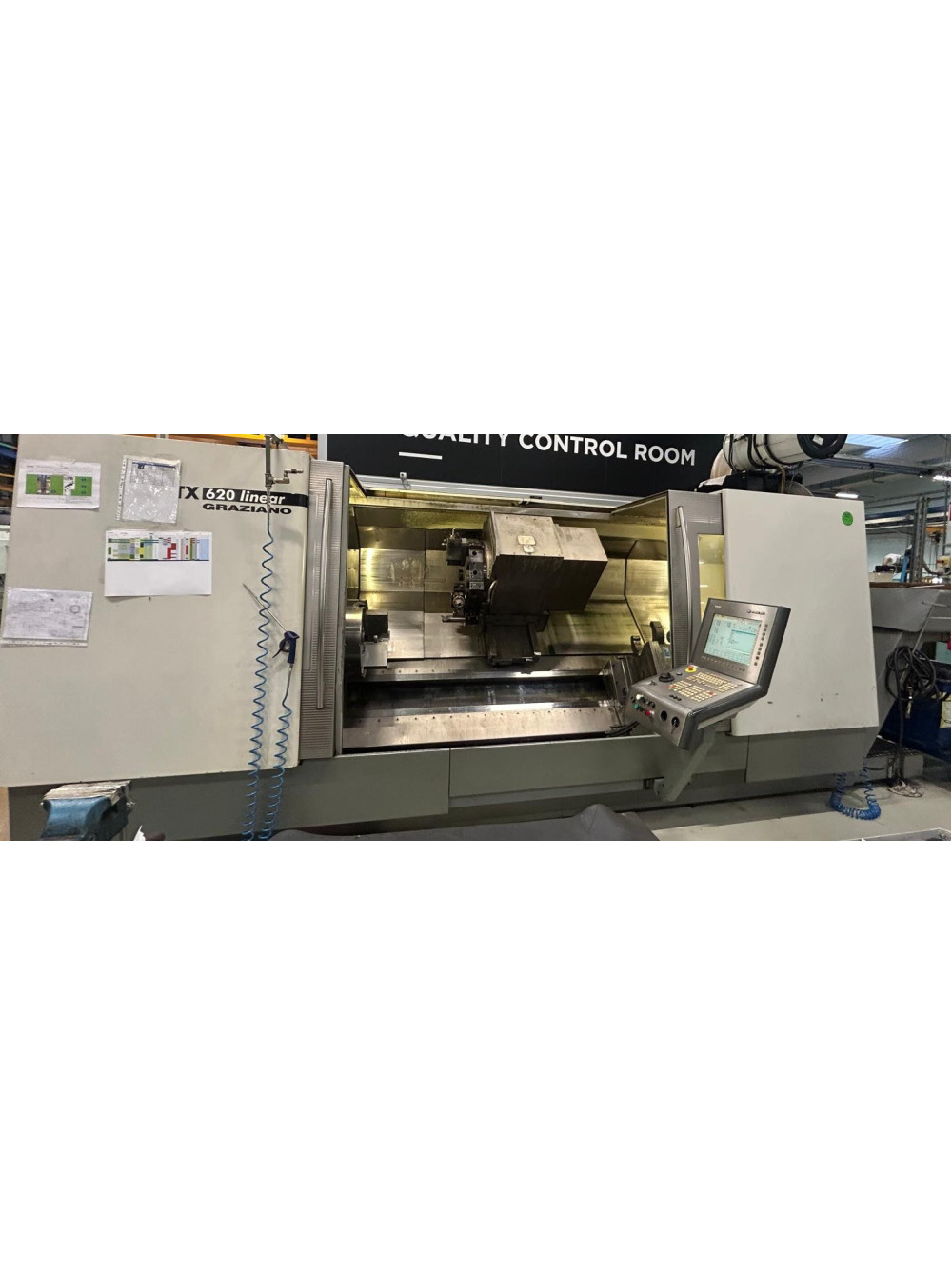

GRAZIANO CTX 620 linear

Токарний верстат з ЧПК та приводним інструментом

Виробник: GRAZIANO

Модель: CTX 620 linear
Рік випуску: 2005

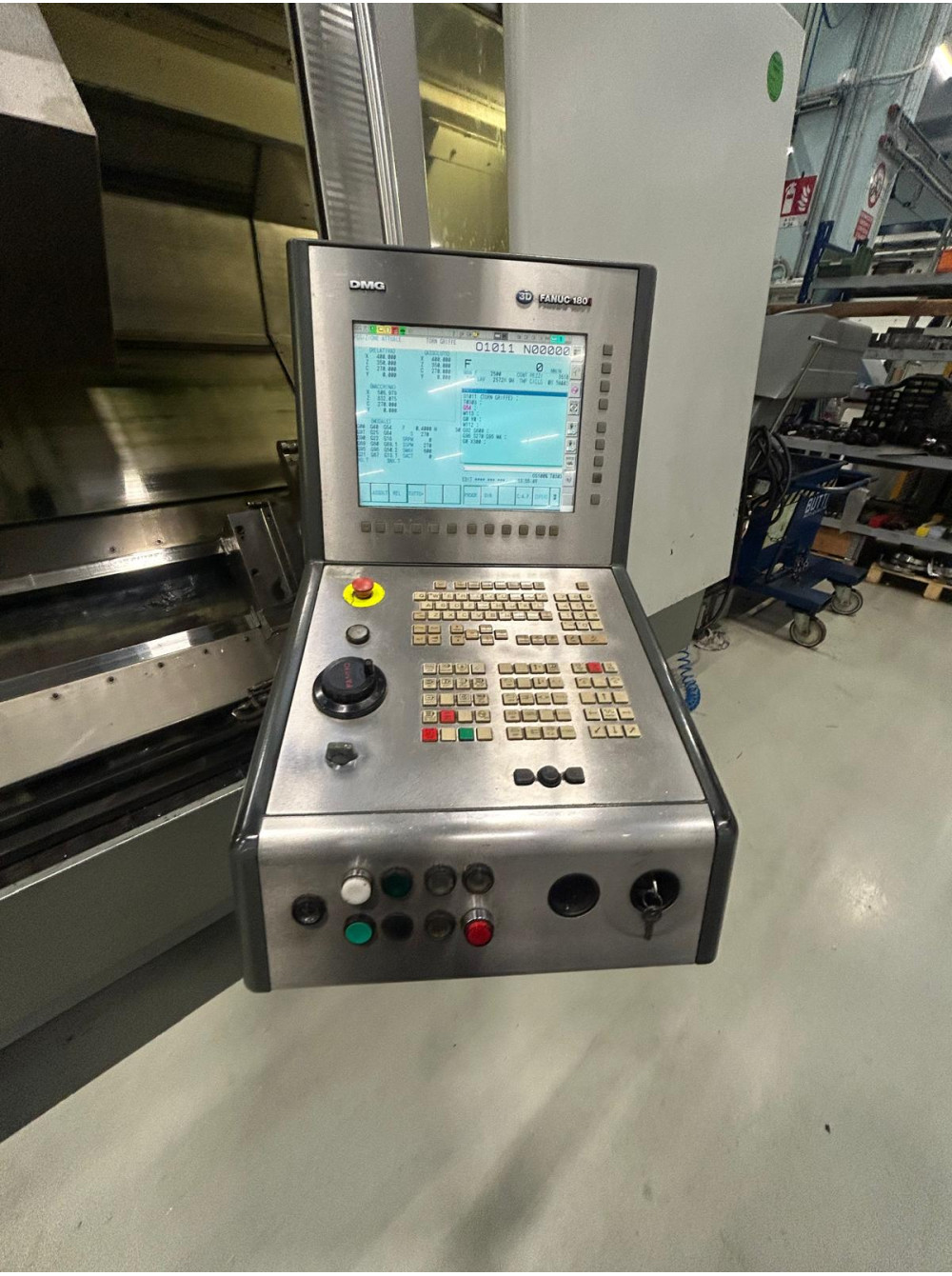

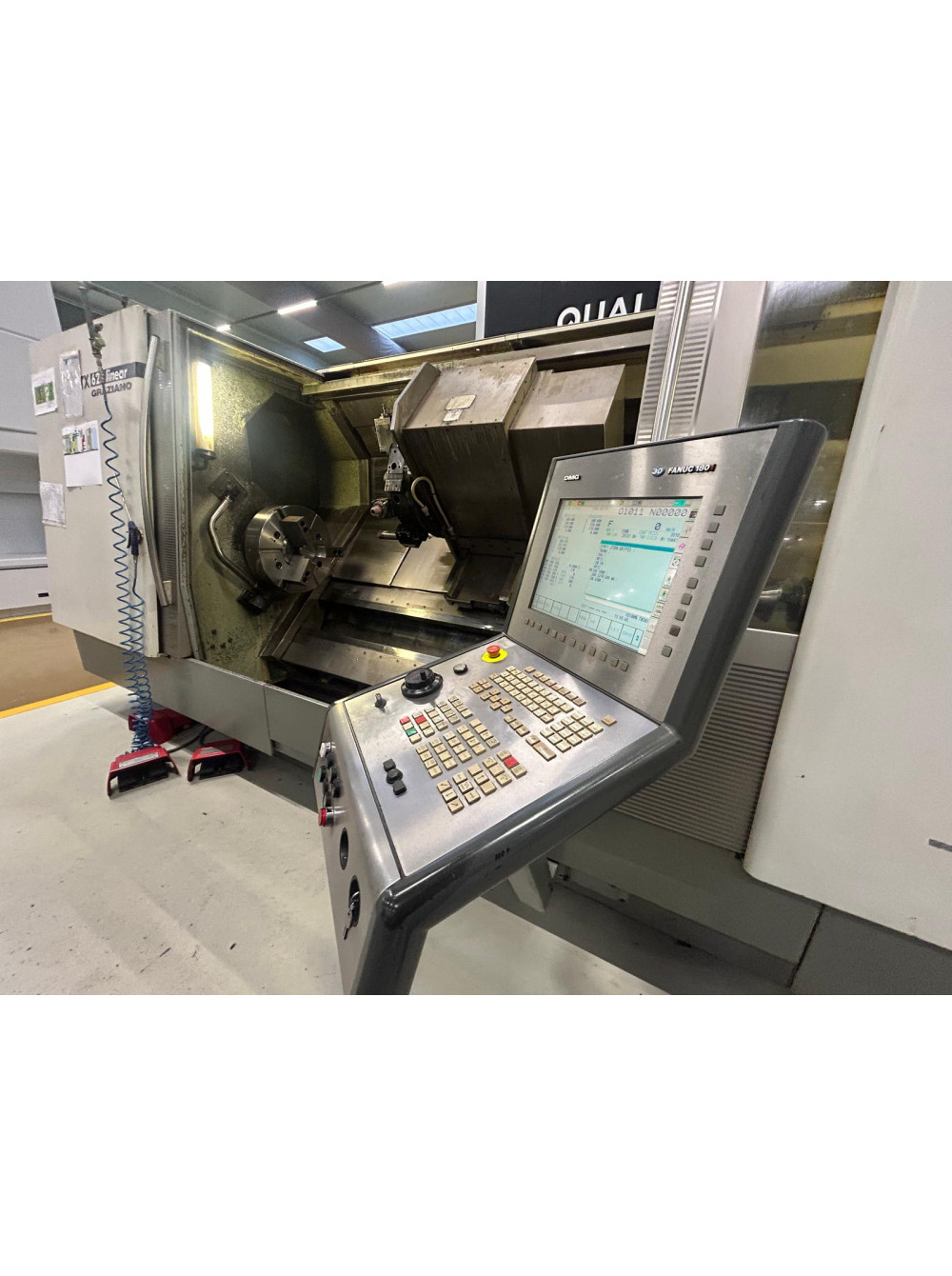

Система керування: FANUC 180i з 3D-програмним забезпеченням

Робоча зона

• Максимальний діаметр точіння — 800 мм
• Діаметр точіння над поперечними напрямними — 500 мм
• Переміщення по осі X — 382 мм
• Переміщення по осі Y — ±65 мм
• Переміщення по осі Z — 2100 мм

Головний шпиндель

• Приєднання шпиндельної головки — 300 h5
• Максимальний діаметр прутка — 121 мм
• Потужність — 43 / 33 кВт (40 / 100% ED)
• Крутний момент — 2200 / 1700 Нм (40 / 100% ED)
• Частота обертання — 20–2500 об/хв

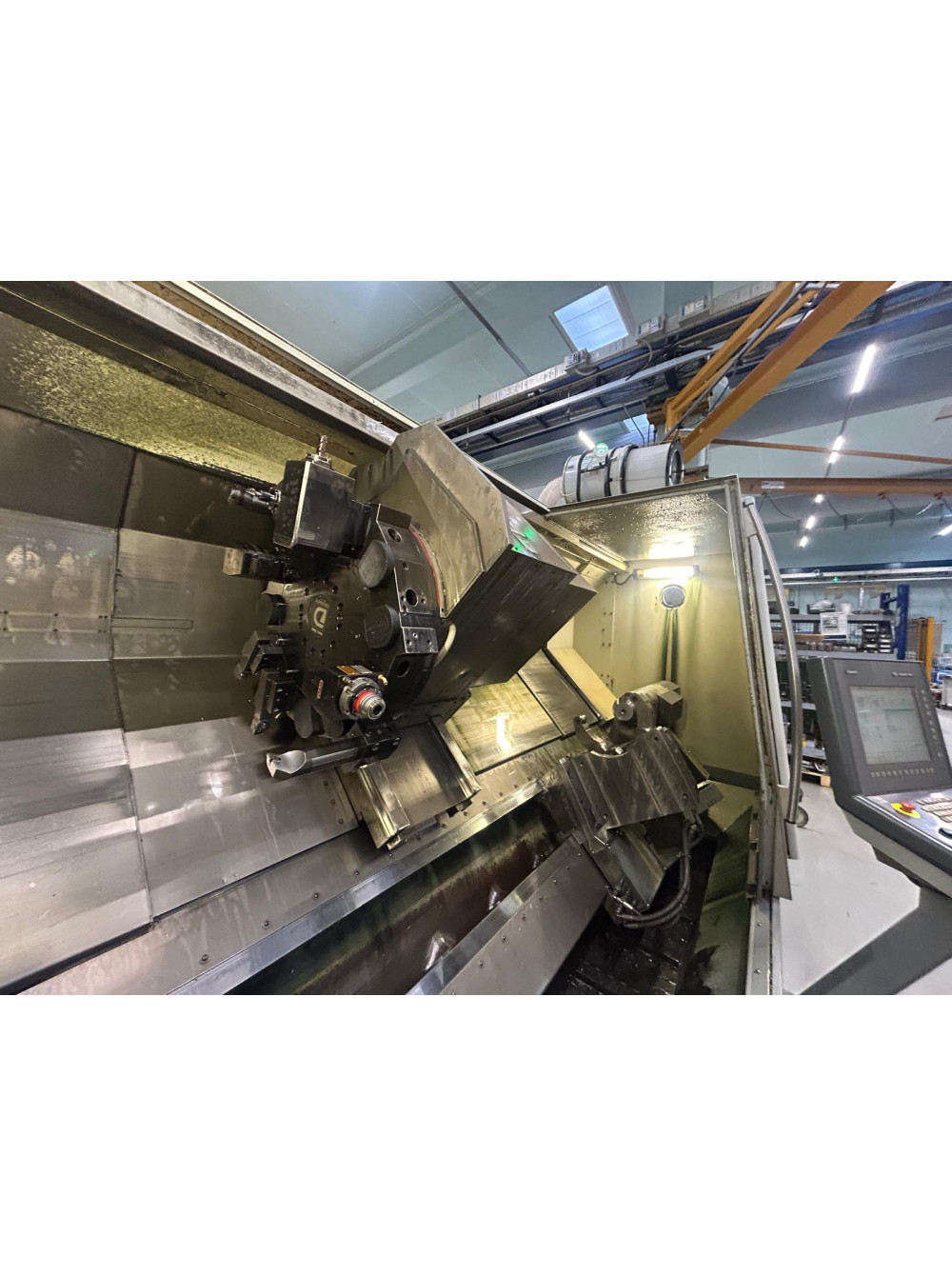

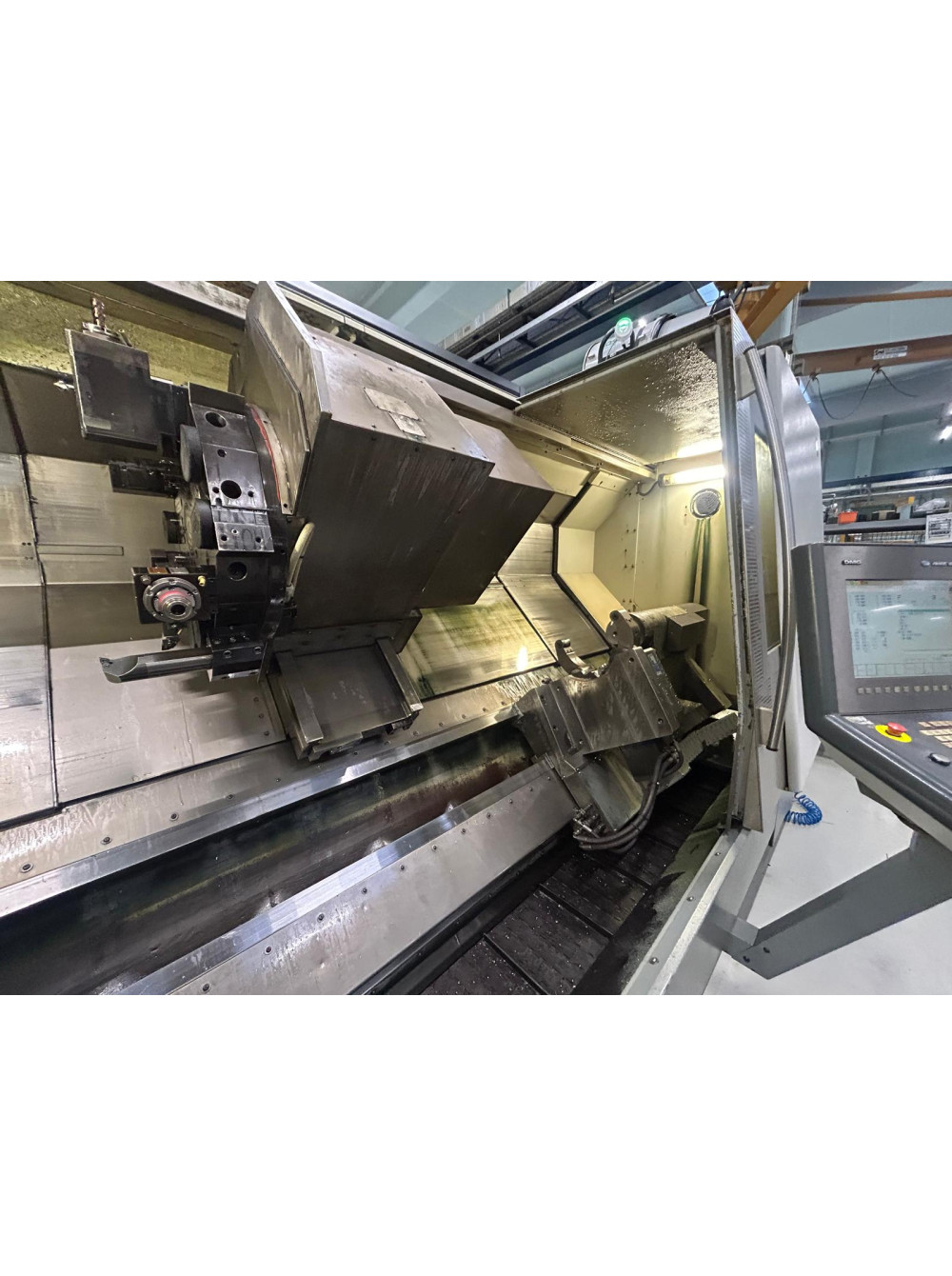

Револьверна головка

• Кількість позицій — 12+6
• Кількість приводних інструментів — 12
• Кріплення інструменту — DIN 69880, 50 мм
• Потужність приводного інструменту — 15,7 кВт
• Крутний момент — 50 Нм
• Частота обертання — 3500 об/хв
• Максимальний діаметр затискної цанги — 26 мм

Подача осей

• Швидкість швидкого переміщення по осі X — 60 м/хв
• Швидкість швидкого переміщення по осі Z — 35 м/хв

Задня бабка

• Хід пінолі — 150 мм
• Конус — CM 5
• Максимальне зусилля пінолі — 1800 daN

Оснащення

• Центрувальний люнет
• Вимірювальний щуп MARPOSS

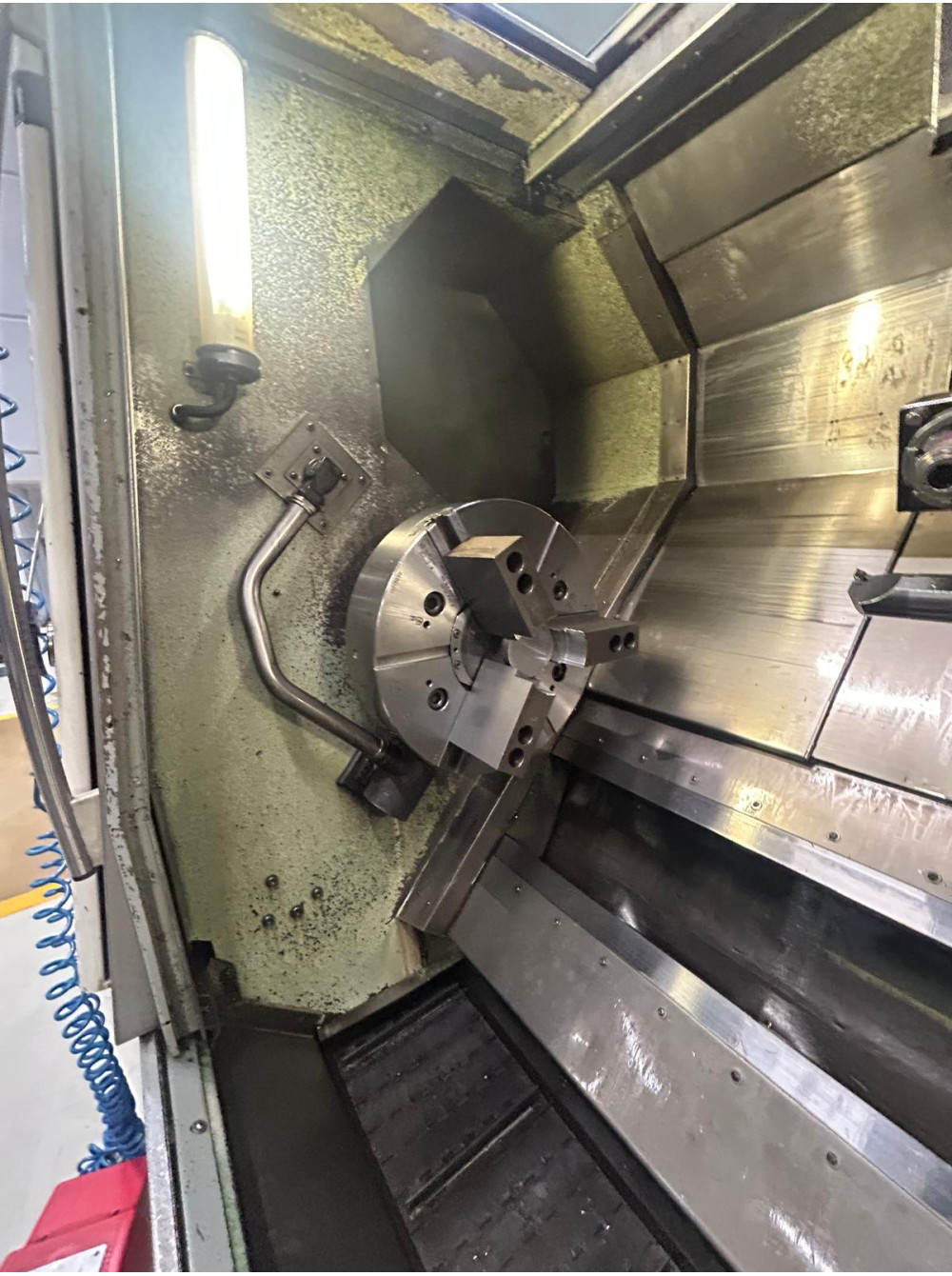

• Трикулачковий патрон
• Комплект фіксованих та приводних інструментальних тримачів
• Інструкції з експлуатації
• Декларація CE
