HAAS ST-20THE Токарный обрабатывающий центр
Haas Automation является крупнейшей в Америке станкостроительной компанией, выпускающей всю номенклатуру вертикальных и горизонтальных обрабатывающих центров с ЧПУ, токарных станков с ЧПУ и поворотных устройств.
Сегодня Haas производит четыре основные линии продуктов: вертикальные обрабатывающие центры (VMC), горизонтальные обрабатывающие центры (HMC), токарные станки с ЧПУ и поворотные столы, а также большие пятиосевые и специализированные станки. Вся продукция компании Haas выпускается на заводе компании в г. Окснард (шт. Калифорния) крупнейшем, самом современном станкостроительном предприятии в США.

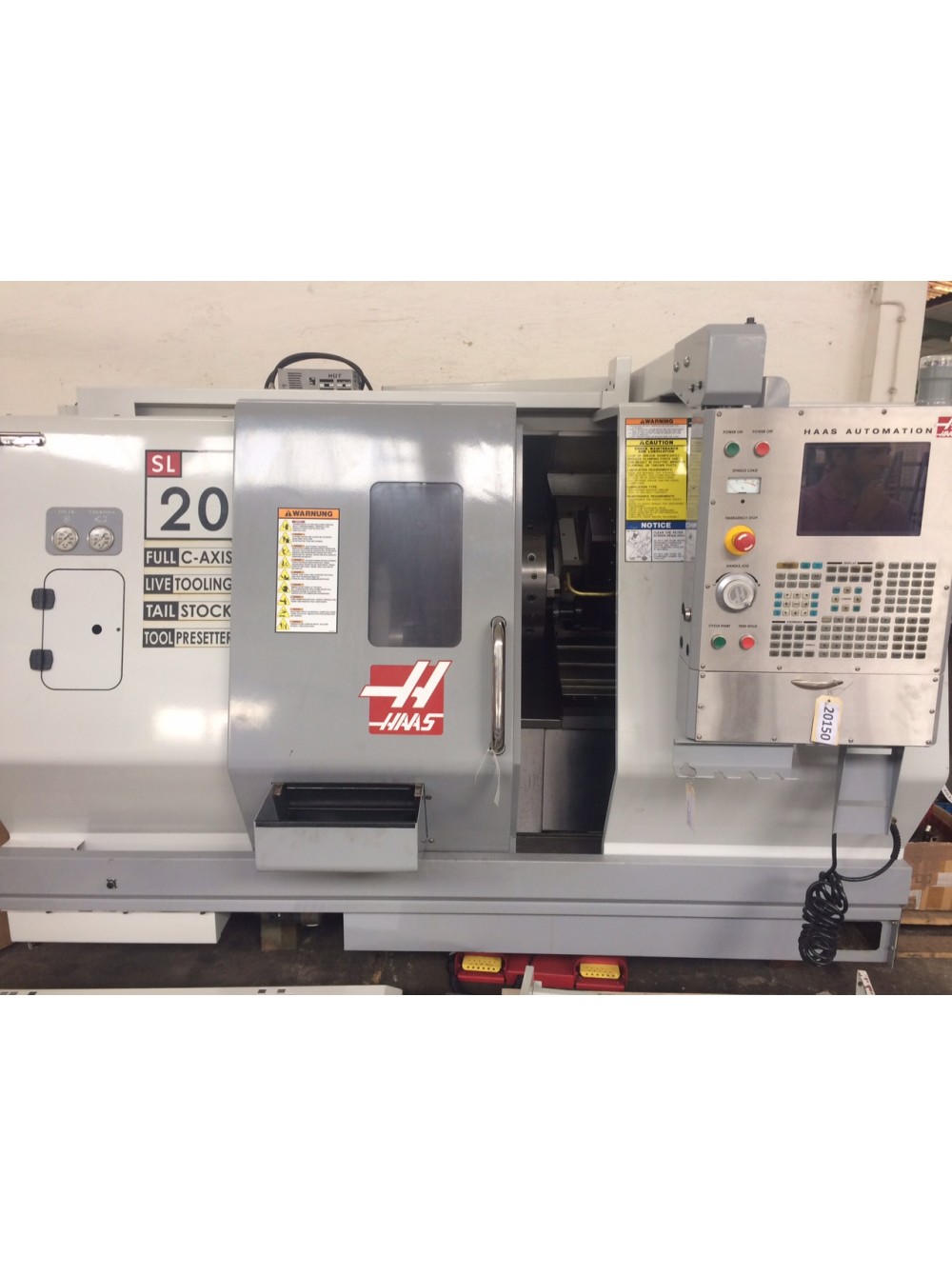

HAAS SL-20 токарно-револьверный центр с ЧПУ - универсальный токарный станок повышенной точности предназначен для выполнения самых разнообразных токарных, резьбонарезных и сверлильных работ повышенной точности.
Литая чугунная станина;
Серводвигатели перемещений по осям с прямой передачей момента;
Подшипниковые блоки направляющих;
ШВП с двойным креплением и предварительно натянутой гайкой;
Система автоматической смазки направляющих и ШВП;
Система компенсации тепловых расширений ШВП;
Откатная конструкция бака для СОЖ.
Максимальный диаметр точения над станинойм мм 584
Максимальный диаметр точения над суппортом мм 241
Максимальная длинна обработки наружных поверхностей мм 438
Максимальный диаметр заготовки в патроне главного шпинделя мм 210
Максимальный диаметр заготовки мм 584
Максимальный диаметр прутка в главном шпинделе мм 51
Максимальное расстояние между центрами мм 610
Минимальная дискретность задания линейных перемещений мм 0,001
Точность линейного позиционирования инструмента по оси X мм ±0,005
Точность линейного позиционирования инструмента по оси Z мм ±0,005
Максимальное перемещение инструмента по оси X мм 215
Максимальное перемещение инструмента по оси Z мм 508
Время поворота револьверной головки на одну позицию сек 1
Частота вращения главного шпинделя об/мин 4000
Скорость холостых подач инструмента по оси X м/мин 30,5
Скорость холостых подач инструмента по оси Z м/мин 30,5
Тип хвостовика главного шпинделя A2-52
Диаметр проходного отверстия главного шпинделя мм 76,2
Конус пиноли задней бабки МК-4
Максимальные допустимые усилия по оси X кН 10,67
Максимальные допустимые усилия по оси Z кН 16,46
Максимальный крутящий момент главного шпинделя (при n=1300 об/мин) Нм 209
Максимальная мощность привода вращения главного шпинделя кВт 22,4
Габаритные размеры станка (Д х Ш х В) мм 3226x2286x1829
Масса станка кг 4082
| Токарні ЧПК | |
| Діаметр обробки деталі мм | 381 |
| Довжина обробки мм діапазон | 572 |
| Управління ЧПУ | HAAS (математика FANUK) |
| Рік випуску | 2006 |
| Діаметр обробки мм діапазон | 300-399 |
| Токарні автомати | |
| Швидкість обертання шпинделя | 4000 |
