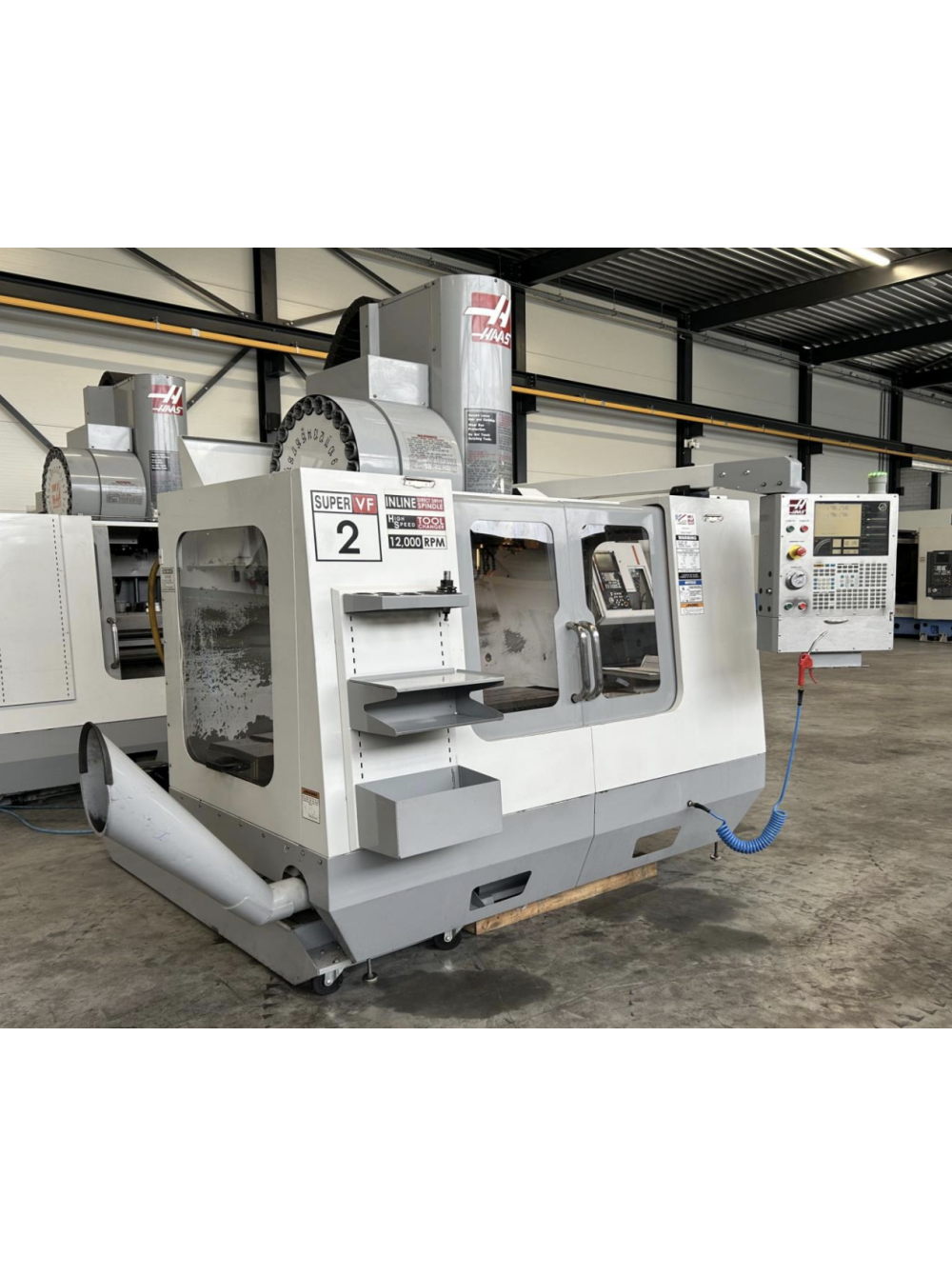

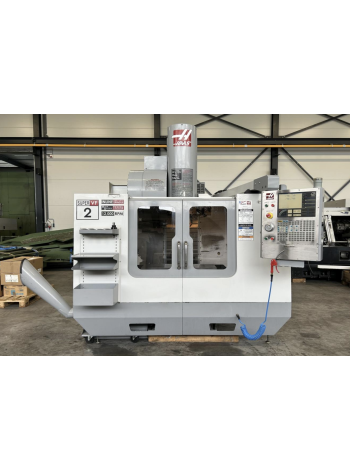

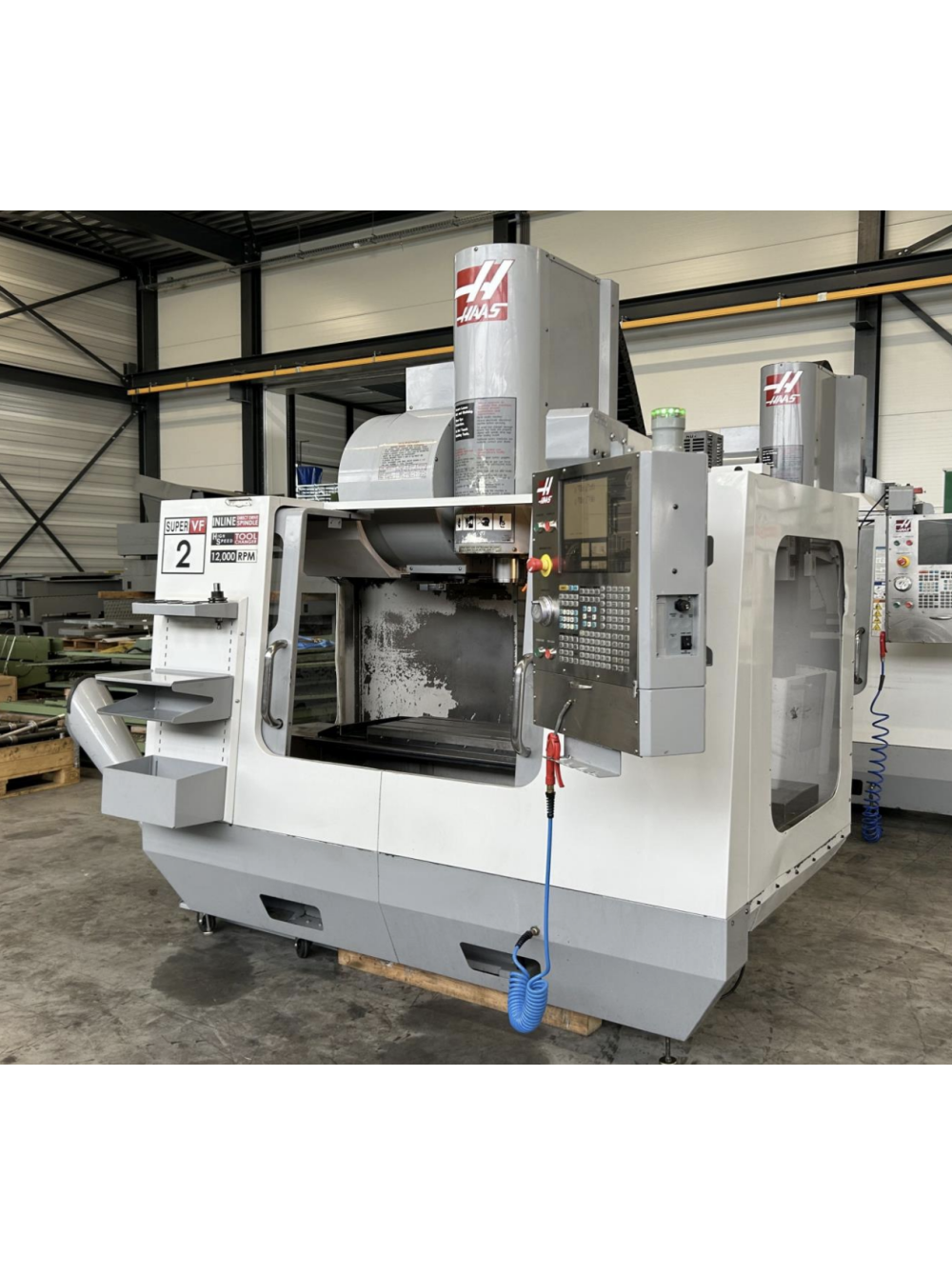

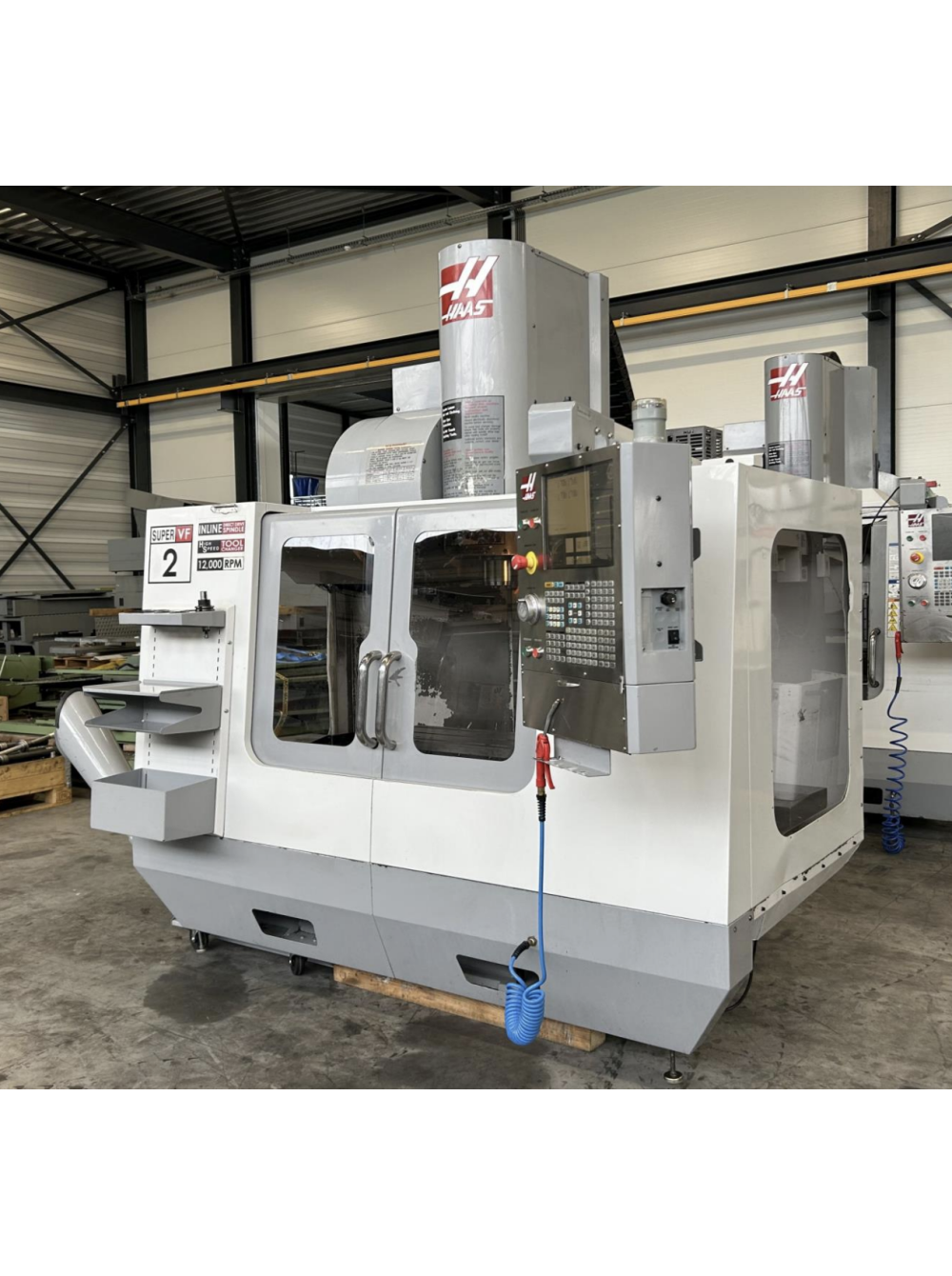

HAAS SUPER VF-2SSHE | 11.11.2025

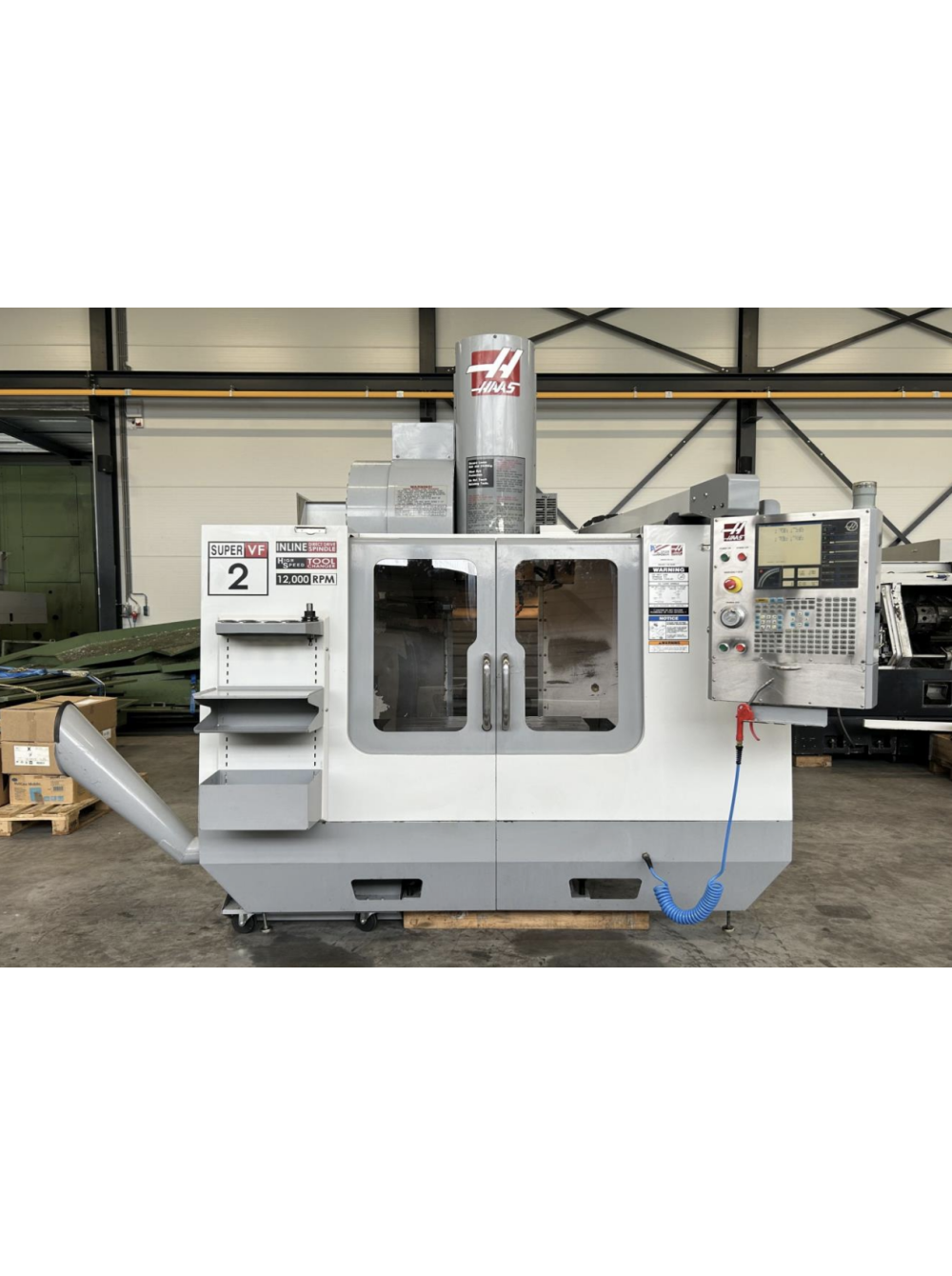

HAAS SUPER VF-2SSHE

5-осьовий вертикальний обробний центр

Виробник: Haas Automation, Inc.
Рік випуску: 2006
Країна: США
Система ЧПК: Haas CNC

Технічні характеристики

Робочі переміщення:

• Хід по осі X: 762 мм

• Хід по осі Y: 406 мм

• Хід по осі Z: 508 мм

• Відстань від торця шпинделя до столу: мін 102 мм / макс 610 мм

• Відстань від центра шпинделя до колони: 400 мм

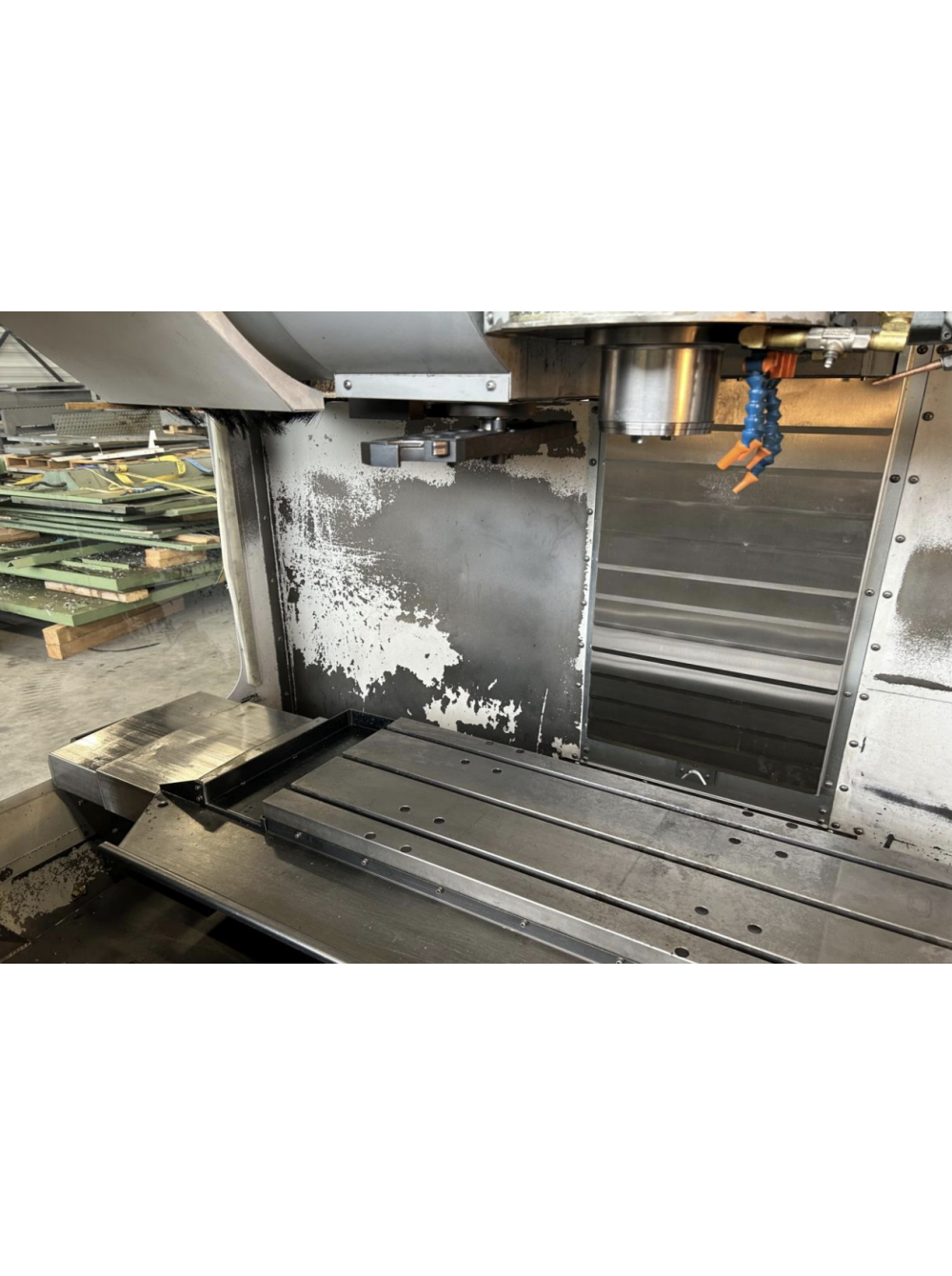

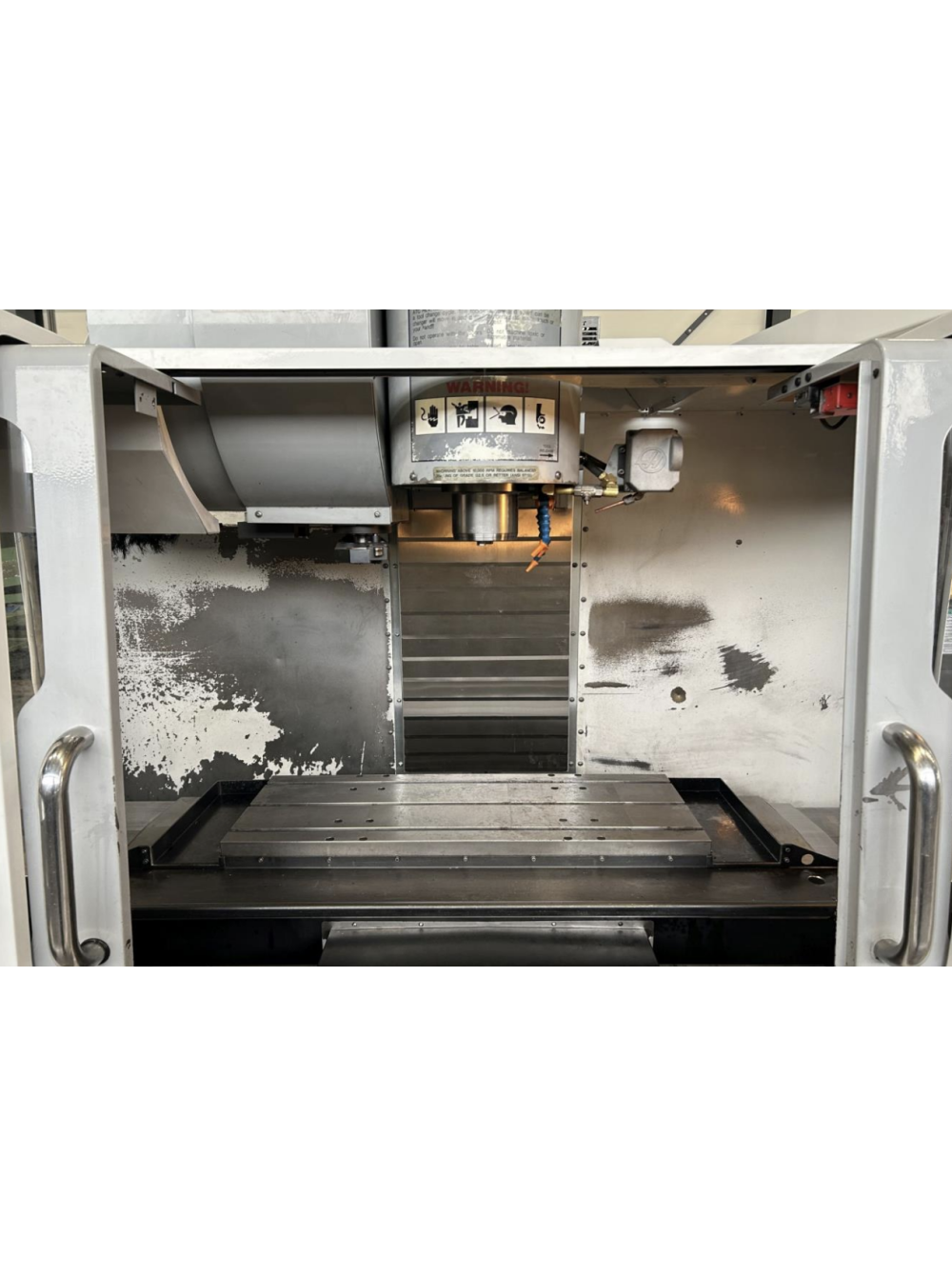

Робочий стіл:

• Розміри столу: 914 × 356 мм

• Максимальне навантаження: 680 кг

• Кількість Т-пазів: 3

• Розмір Т-пазів: 16 мм

• Крок між Т-пазами: 125 мм

• Висота столу від основи: 720 мм

Шпиндель:

• Конус шпинделя: 7/24 ISO 40

• Діапазон обертів: до 12 000 об/хв

• Максимальний крутний момент: 122 Н·м

• Потужність двигуна (30 хв.): 22,4 кВт

• Синхронне різьбонарізання (tapping) — так

Подачі:

• Робочі подачі по осях X/Y/Z: 1 – 21 200 мм/хв

• Швидкі переміщення по X/Y/Z: 35,6 м/хв

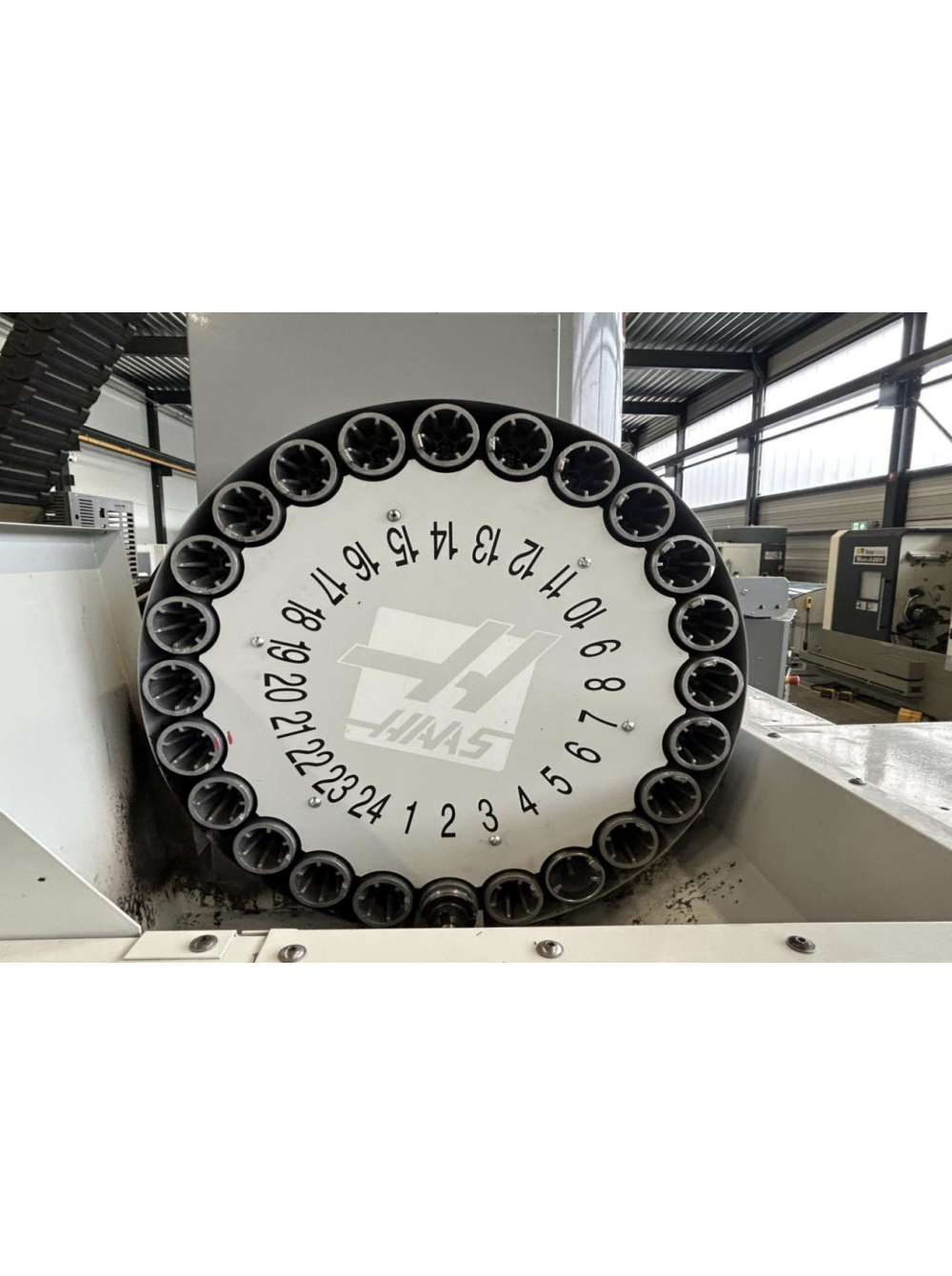

Інструментальний магазин:

• Кількість інструментів: 24 + 1

• Тип кріплення: DIN 69871A

• Максимальний діаметр інструменту (при сусідніх інструментах): 76 мм

• Максимальний діаметр (при вільних сусідніх гніздах): 127 мм

• Максимальна довжина інструменту: 279 мм

• Максимальна вага інструменту: 5 кг

• Час заміни інструменту (tool-to-tool): 1,6 с

• Час заміни «стружка-до-стружки»: 2,2 с

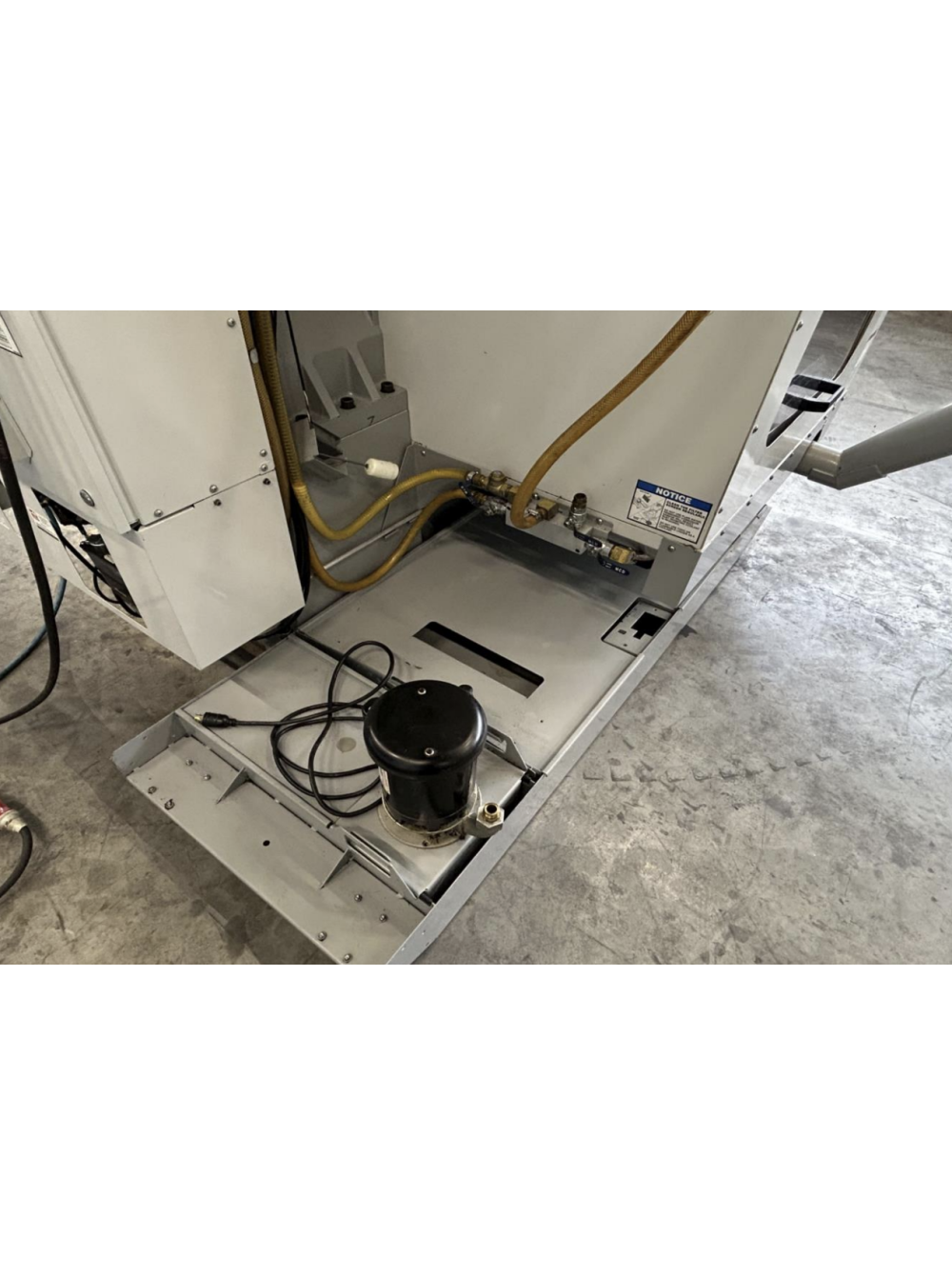

Пневмо- та охолоджувальні системи:

• Робочий тиск повітря: 0,69 МПа

• Витрата повітря: 120 л/хв

• Ємність бака охолодження: 208 л

Електроживлення:

• Напруга: 400 В

• Частота: 50 Гц

• Струм: 50 А

Габарити та маса:

• Глибина: 2 250 мм

• Висота: 2 360 мм

• Вага: 3 630 кг

Комплектація:

• Система охолодження

• Синхронне різьбонарізання

• Шпиндель 12 000 об/хв

• Автоматична зміна інструменту (ATC 24 + 1)

• Новий встановлений шпиндель
