Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

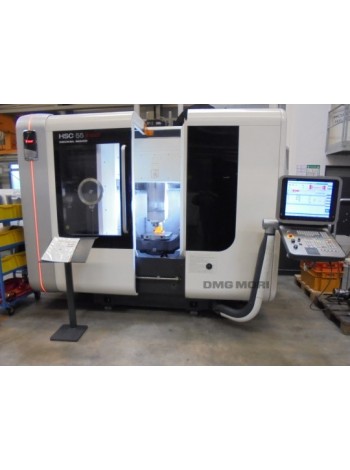

HSC 55 linear
376,600.00 EUR ( прайсовая стоимость именно этой машины, именно в этой комплектации)
Станок "заточен" под инструментальное производство, изготовление формообразующих без дальнейшей доработки. В Украине такой технологии еще нет, по причине прайсовой дороговизны такого оборудования. Но сейчас есть несколько машин по низкой цене.
Акция 157 900,00 евро
Основные машинные данные
Прецизионный центр HSC ( высокоскоростной обрабатывающий центр)
- Активное охлаждение для главного шпинделя и линейных приводов
- Активное охлаждение для электрического шкафа
- Система прямого абсолютного измерения с продувкой воздухом
- Замена охлаждающей жидкости на воздушный поток
Производитель DECKEL MAHO
Год выпуска 2013
3D Control Siemens 840D solutionline
Производитель Siemens
Подробное описание Режим работы ShopMill Open
DMG ERGOLine-®-Control, дисплей 19 дюймов
Технические данные
Конус шпинделя HSK-A 63
Подача 1-80000 мм / мин
Ускоренный 80 м / мин
X - 450 мм
Y - 650 мм
Z - 460 мм
Оборудование
Мотор-шпиндель с HSK-A 63
Мощность привода (100% постоянного тока) 28 кВт
Мощность привода (40% постоянного тока) 38 кВт
Диапазон скоростей - 28000 об / мин
Конус шпинделя HSK-A 63
Полная кабина с раздвижной дверью
HSC55 linear 5-осевая спецификация

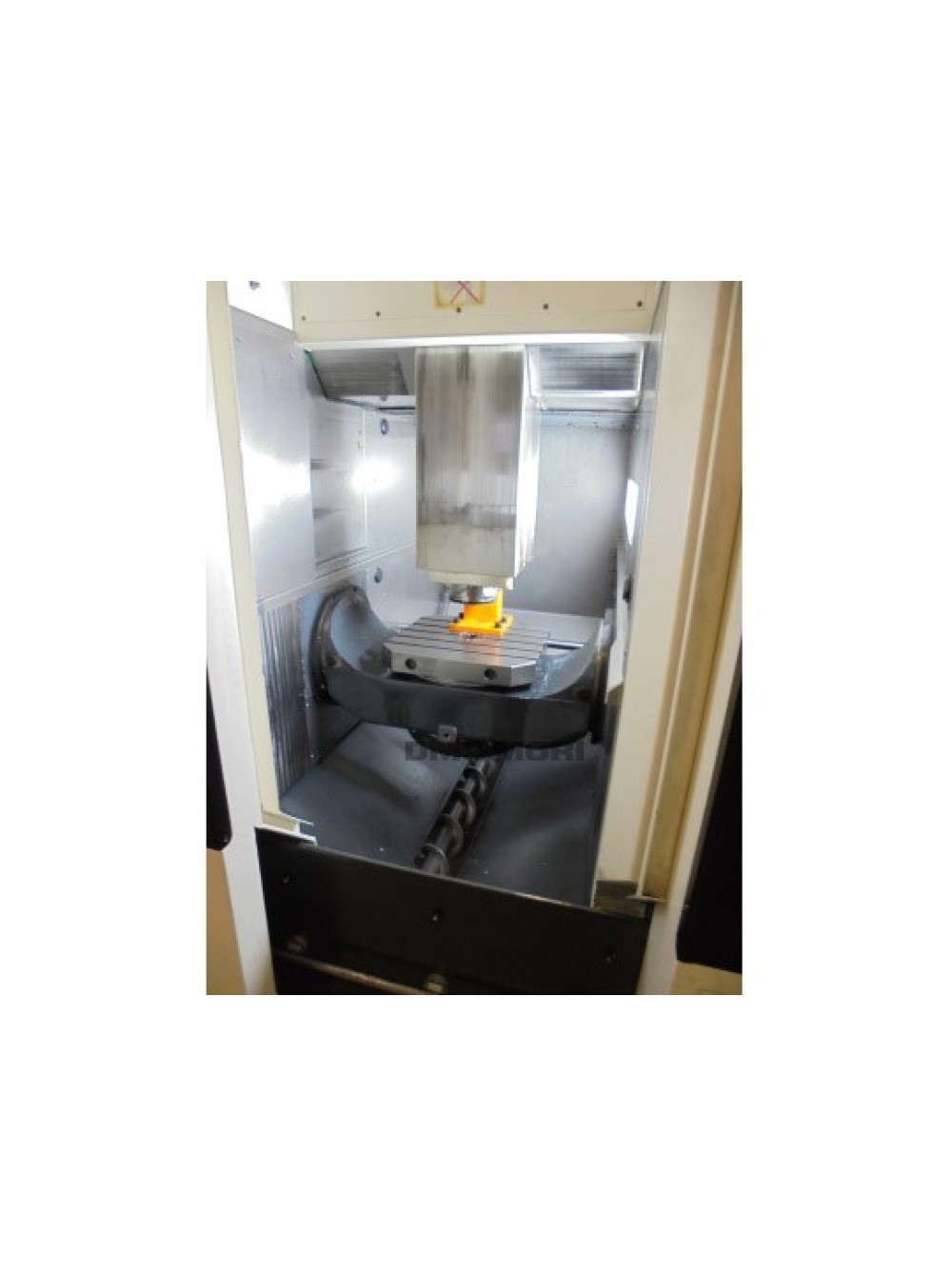

Поворотный стол с ЧПУ
область зажима 400 x 400 мм, 15,7 дюйма x 15,7 дюйма
Диапазон наклона оси A + 10 / -110 °; Ось C 360 °
Макс.нагрузка на стол 200 кг / 440 фунтов
Абсолютные измерительные системы
включая постоянное охлаждение двигателя оси A и C
Цепной инструментальный магазин на 60 мест
Цепь с двойным захватом
(отличается от стандартного)
Инфракрасный измерительный зонд PP 60 оптический
Лазерный инструмент для измерения Renishaw
по длине и диаметру инструмента
включая калибровочный инструмент
Подготовка 3D Quickset
Подготовка машины к использованию
Набор инструментов 3D quickSET.
в комплекте есть опция программного обеспечения для 3 quickSET
Конфигурации 5-осевого станка
(только с дополнительным измерительным щупом)
Сепаратор масляного и эмульсионного тумана
производительность 600 м³ / ч, 0,5 кВт
21,189 фут3 / ч, 0,7 л.с. соответственно
Воздушный поток через центр шпинделя
активируется функцией M и функциональной клавишей
поддерживаемый воздух с легкой смазкой
Панель ручного управления
Скоростные настройки
Пистолет для удаления стружки
Специальное оборудование
Система бумажных ленточных фильтров 80 бар, бак 980 л
Уровни давления можно программировать через H
включая роторную очистку
включая расширенную промывку рабочего пространства
Скребковый ленточный конвейер с клиновым сепаратором проволоки
Размеры (Д x Ш x В) 5,48 x 4,23 x 2,9 м
Вес ок. 9500 кг
| Фрезерні ЧПК | |
| Вісь X | 450 |
| Вісь Y | 650 |
| Вісь Z | 460 |
| Швидкість шпінделя | 28000 |
| Кількість осей | 5 |
| Система управління | Siemens |
| Рік випуску | 2013 |
| Вісь X діапазон | 300-499 |
| Вісь Y діапазон | 500-699 |
