MAZAK QUICK TURN NEXUS 250 MY | 26.05.2025

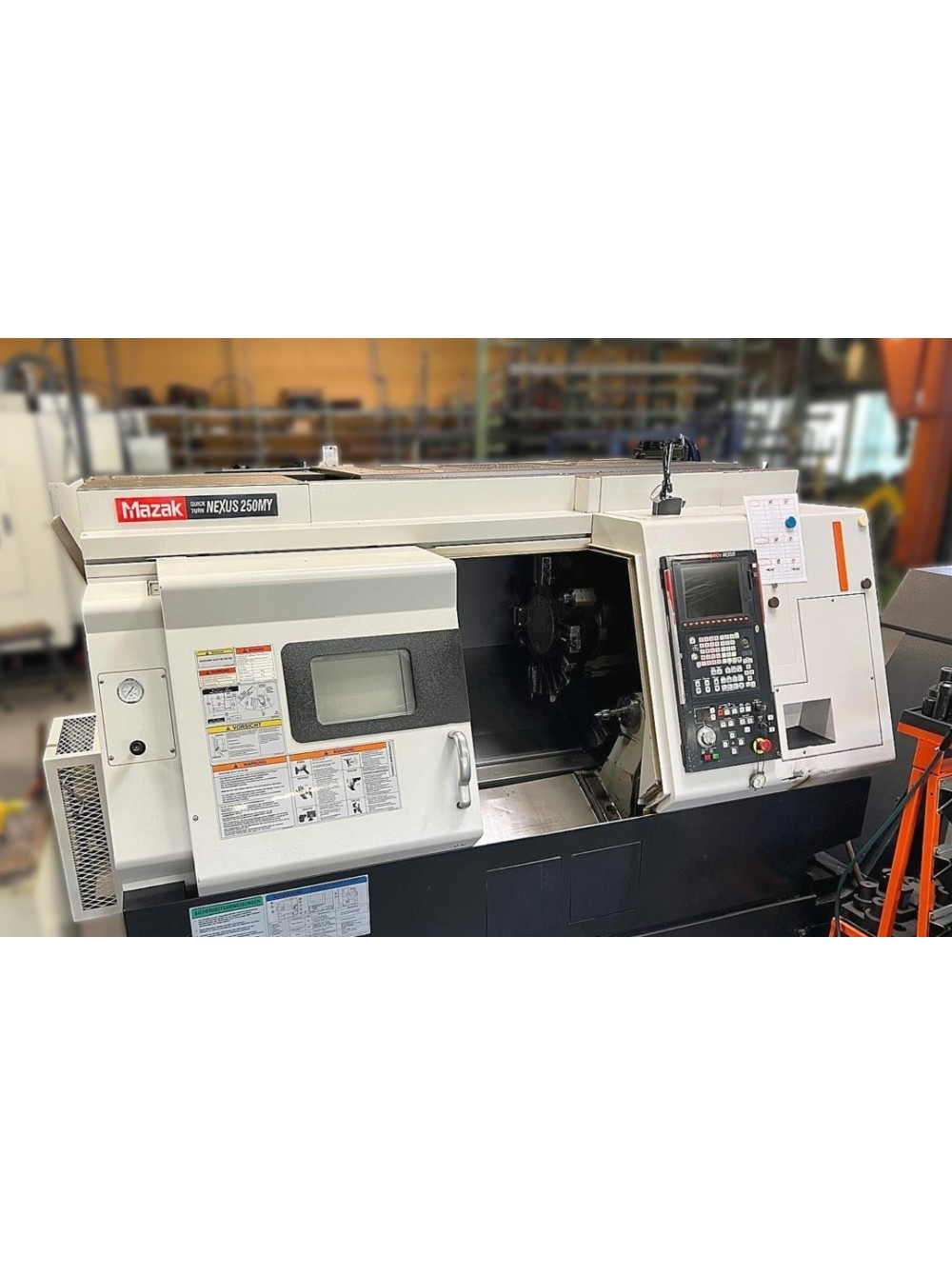

MAZAK QUICK TURN NEXUS 250 MY

Універсальний токарний обробний центр з ЧПК

Виробник: Yamazaki Mazak
Країна: Японія
Рік: 2006
Система ЧПК: Mazatrol PC Fusion CNC 640T NEXUS

Основні технічні характеристики:

Максимальний діаметр обробки над станиною: 675 мм
Максимальний діаметр обробки над супортом: 350 мм
Максимальний діаметр точіння: 380 мм
Максимальна довжина обробки: 504 мм
Максимальний діаметр пруткового матеріалу: Ø 74 мм

Шпиндель:

Діапазон обертів: 35–4000 об/хв
Потужність шпинделя (30 хв/постійний режим): 26 кВт / 22 кВт
Максимальний крутний момент: 350 Н·м
Тип шпинделя: A2-6"
Діаметр отвору шпинделя: Ø 88 мм
Діаметр патрона: Ø 254 мм
Індексування осі C: 0,001°

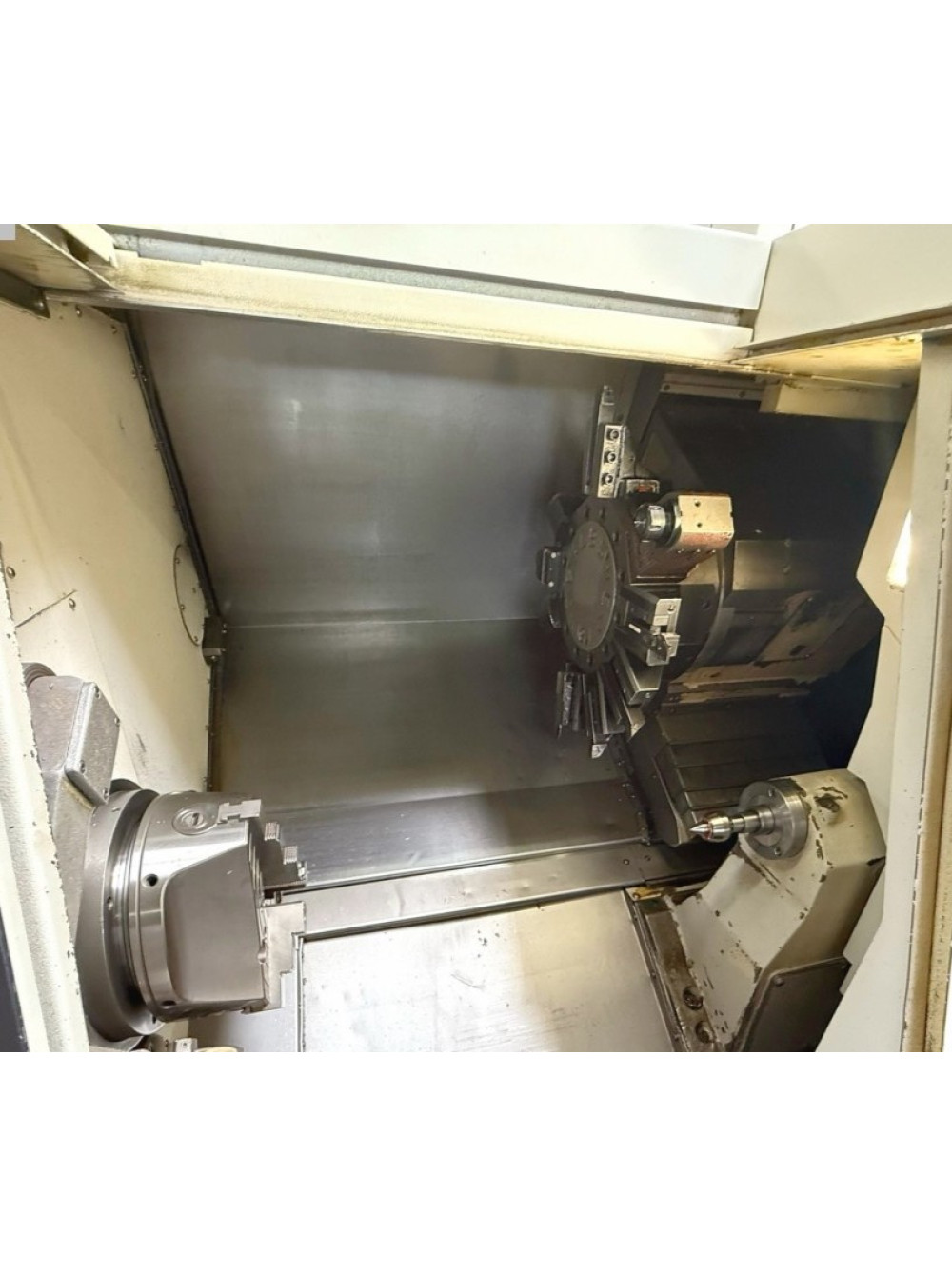

Інструментальний револьвер:

Кількість позицій: 12
Розмір державки: 25×25×150 мм
Отвори під розточні різці: Ø 8–40 мм
Отвори під U-свердла: Ø 20 мм
Час перемикання: 1-ша / 12-та позиція — ~0,2 с / 0,6 с

Приводні інструменти:

Потужність приводу (номінал 10 хв): 5,5 кВт
Максимальний крутний момент: 35 Н·м
Діапазон обертів: 25–4500 об/хв

Переміщення:

Хід по осі X: 230 мм
Хід по осі Y: 100 мм
Хід по осі Z: 575 мм

Швидкості подачі:

Швидкість швидкого переміщення по осі X: 30 м/хв
Швидкість швидкого переміщення по осі Y: 21 м/хв
Швидкість швидкого переміщення по осі Z: 33 м/хв

Задня бабка:

Тип конуса: MK 5
Хід пінолі задньої бабки: 550 мм

Система охолодження:

Об’єм бака: 160 л

Параметри підключення:

Потужність підключення: 41 кВА
Живлення: 400 В / 50 Гц
Пневматичний тиск: 5 бар, 100 л/хв
Габарити: 2713 × 1865 мм
Маса верстата: 5200 кг
Колір: Чорний/Світло-сірий

Стандартне оснащення:

• Пристрій для налаштування інструменту (Tool Eye)

• Комплект м’яких кулачків

• Перемикач для відкривання/закривання патрона

• Датчик стану патрона

• Програмований задній центр з електроприводом

• Центрувальний патрон

• Передня огорожа

• Повна система охолодження

• Система збору стружки

• Освітлення зони обробки

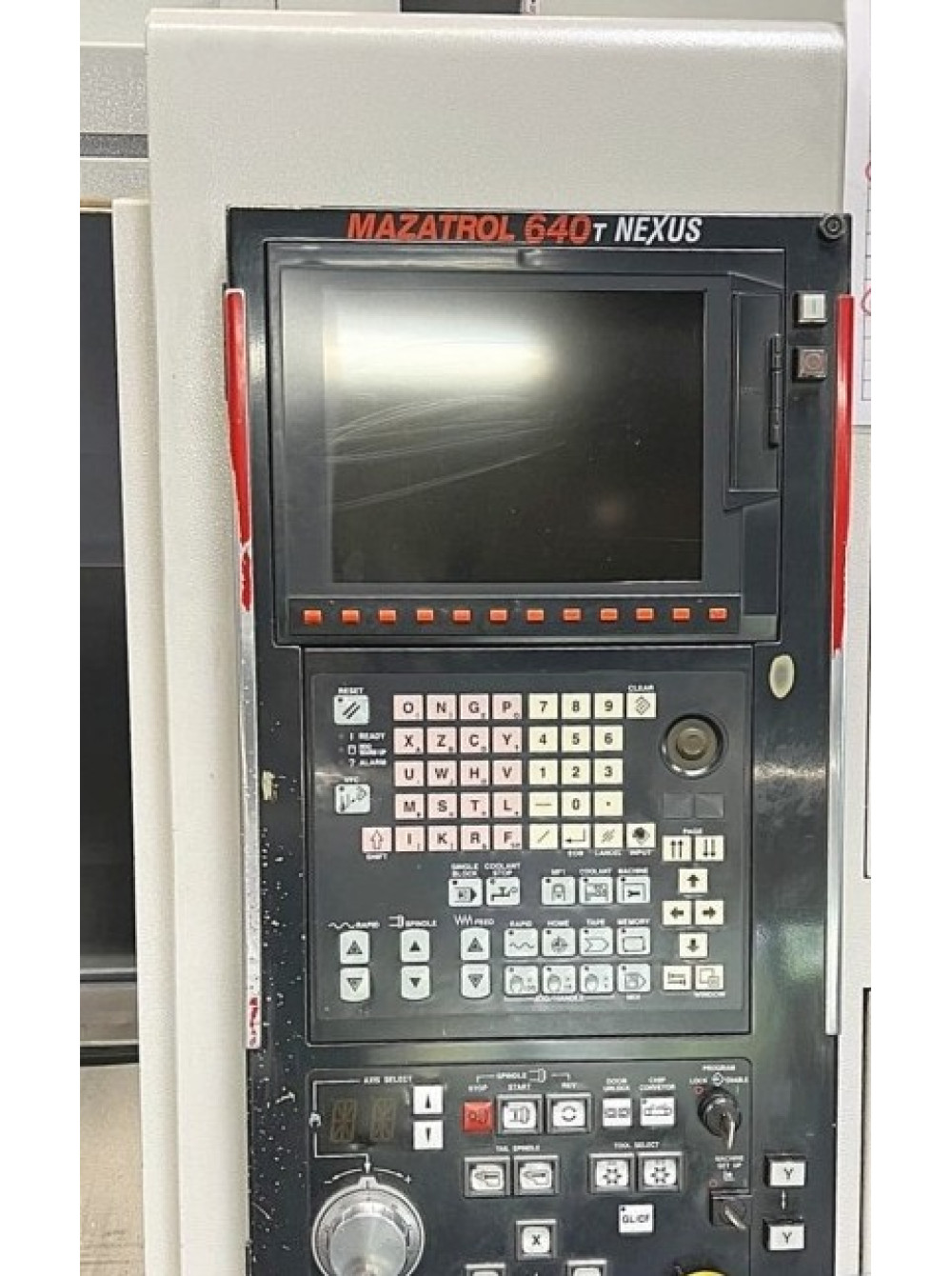

• Mazatrol PC Fusion CNC 640T (кольоровий дисплей)

• Синхронне нарізання різьби приводними інструментами

• Слот для компакт-карт (2 шт.)

• Система контролю зламу інструмента

• 3,5” дисковод

• Програма передачі даних MAZATROL DATA TRANSFER

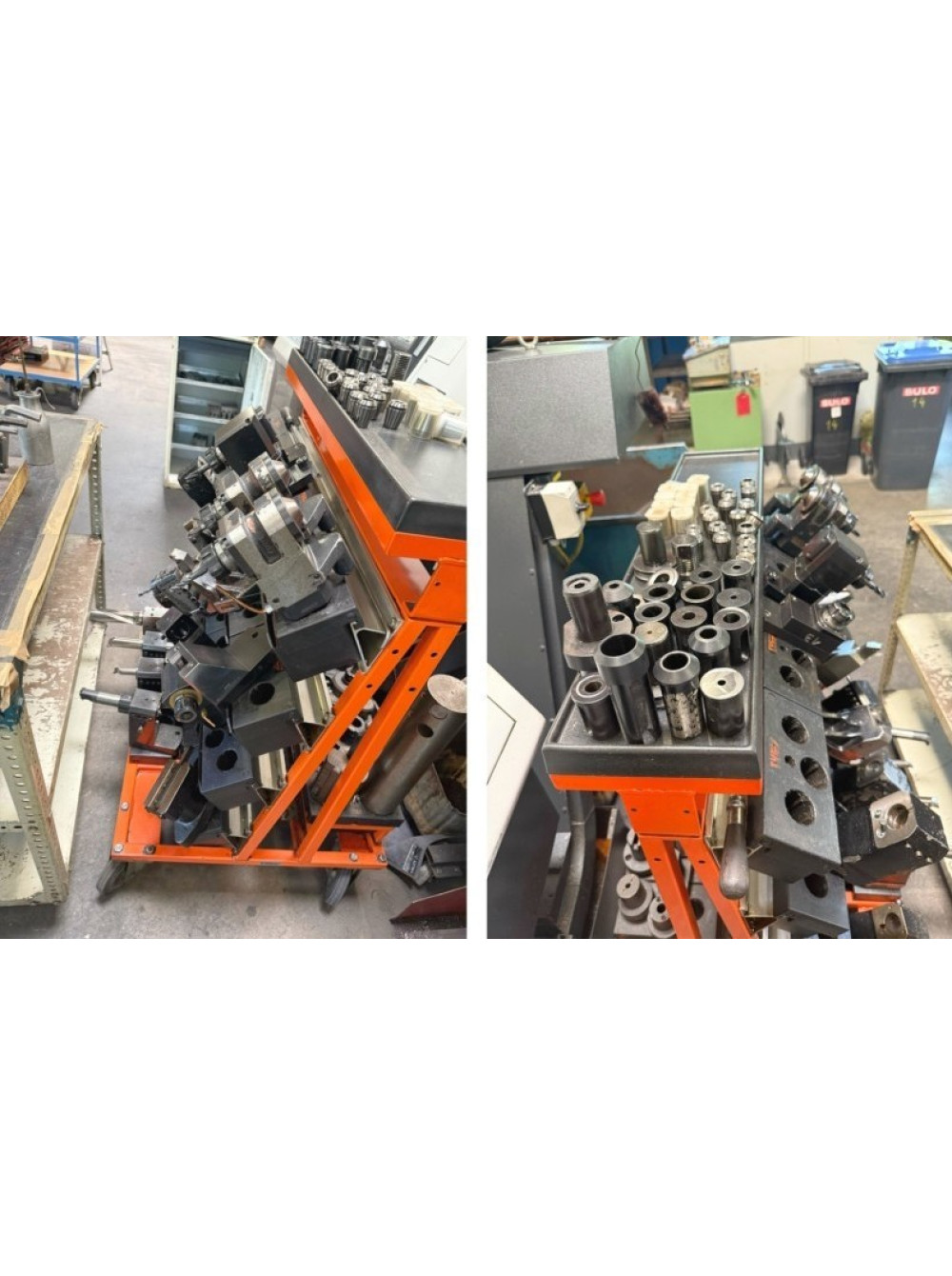

• Комплект настроювальних інструментів

• Комплект документації

• Інструкція користувача
