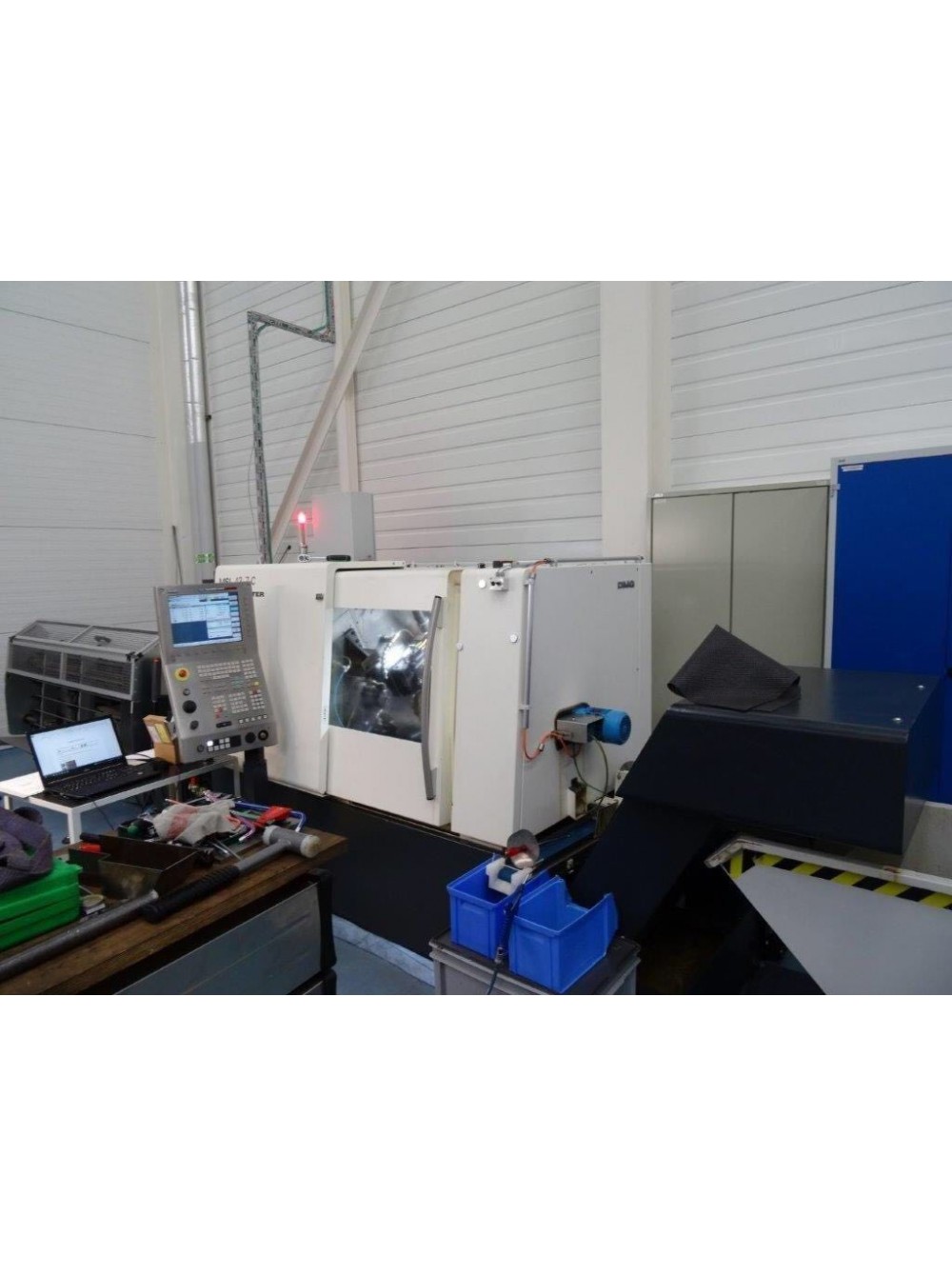

MSL42/7 Многосуппортный,револьверный автоматический токарный станок, токарный автомат
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.
MSL42/7 Многосуппортный автоматический токарный станок, токарный автомат
Огромная универсальность в обработке прутков до 42 мм. Оснащаются 7 осями. Шестипозиционный револьвер (одна приводная , 4 неподвижными инструментами),противошпиндель (надо уточнять). 14 инструментов в работе. Изготовление сложнейших деталей, пустяк. Прайсовая стоимость в данной комплектации приблизительно 230 тысяч евро (как минимум).
К станку прилагается огромный набор оснастки и инструмента (список по требованию)
Рекомендуется: изготовителем массовой ,сложной,точной, дорогой токарной продукции. Работа в 3-смены, с перерывами на обслуживание.Вещь требующая тонкой настойки.
Основные характеристики станка
MSL42/7 Токарный автомат,
Производитель Компания «Gildemeister» («Гильдемайстер», Германия)
Продавец: Производитель
Год производства 2008
Статус:бывшая в употреблении > 5 лет, в пределах геометрической точности и в рабочем состоянии,все узлы рабочие.
Контроль устройства ЧПУ типа CNC: SIEMENS 840D»
Технические характеристики:
Передняя бабка, левая
Максимальный диаметр обработки 42 мм
Предельная скорость - 5000 оборотов /мин.
Оборудование
Система загрузки заготовки
Система загрузки заготовки в основной шпиндель станка
взамен выдвижной головки № 1.
Характеристики заготовки:
Максимальный диаметр: 85 мм
Максимальна длина: 80 мм
Максимальный вес: 1,5 кг
Каретка револьверной головки № 3, расчитанная на 4 позиции
Каретка на 4 позиции для револьверной головки № 3
Многонаправленные фрезеровочные операции с применением аксиального привода
Аксиальный привод для проведения многонаправленных фрезеровочных работ, включающий вал, двигающийся взад и вперед для каретки револьверной головки №4.
Радиальный зажим инструмента
для револьверной головки № 1,2 или 3
с пересечением для
подключения вала 20x20
Транспортер для удаления стружки ленточного типа, высота падения: 850 мм
4 x Держателя инструмента 20x20 револьверной головки № 3
4 x Держателя инструмента для работ на внешней поверхности
20x20 для вращающего устройства на револьверной головке № 3
4 x патрона для сверл револьверной головки № 3
4 x патрона для сверл с цилиндрическим присоединением диаметром
32 мм
для вращающего устройства на револьверной головке № 3
3 x патрона для сверл с диаметром 32мм
3 x патрона для сверл с цилиндрическим присоединением диаметром 32 мм
Для обеспечения внутренней обработки
5 x круглых гнезд для зажима Schaublin 76-81
5 x круглых гнезд для зажима типа
Schaublin 76-81
Максимальный диаметр: 42мм
4 x патрона для сверл для вращающего устройства
4 x патрона для сверл для вращающего устройства с цилиндрическим присоединением диаметром
32 мм
Очистка элементов крепления
Очистка элементов крепления
при помощи смазочно-охлаждающей жидкости внутри основного шпинделя с применением эжектора.
Очистка зажима рабочего шпинделя
Очистка зажима рабочего шпинделя
При помощи охлаждающей жидкости с применением насоса и фильтра.
3 зажима гидравлического патрона типа Röhm 110 KFD-HS
3 зажима гидравлического патрона типа
RÖHM 110 KFD-HS
Податчик прутка
Ловушка деталей
| Фрезерні ЧПК | |
| Кількість осей | 7 |
| Система управління | SIEMENS |
| Токарні ЧПК | |
| Поддатчик прудка | да |
| Гарантія | нет |
| Токарні автомати | |
| Диаметр обработки | 42 |
| Швидкість обертання шпинделя | 5000 |
