NTX 1000 21.12.21
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.
Токарно-фрезерный центр с ЧПУ
Производитель: MORI SEIKI
Тип: NTX 1000
Новинка: 2013
Управление: ЧПУ
Происхождение: Япония
Описание:

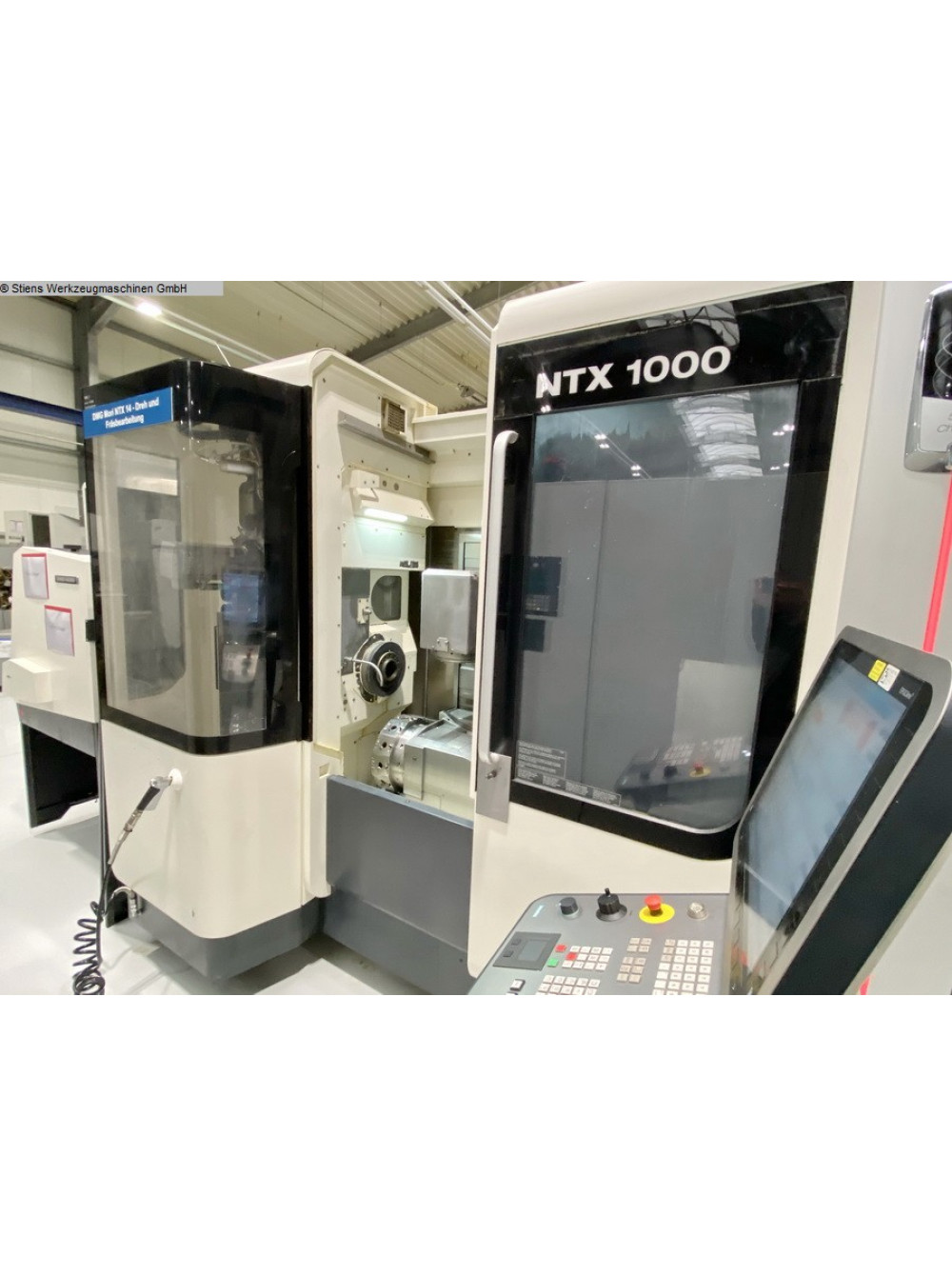

ЧПУ - токарно-фрезерный центр
MORI SEIKI - NTX 1000
- Главный и контр шпиндель
- Токарно-фрезерный шпиндель 20.000 1/мин
- фрезерный шпиндель поворотный
- револьверная голова внизу
- Токарный полый патрон, пруток на проход 52 мм

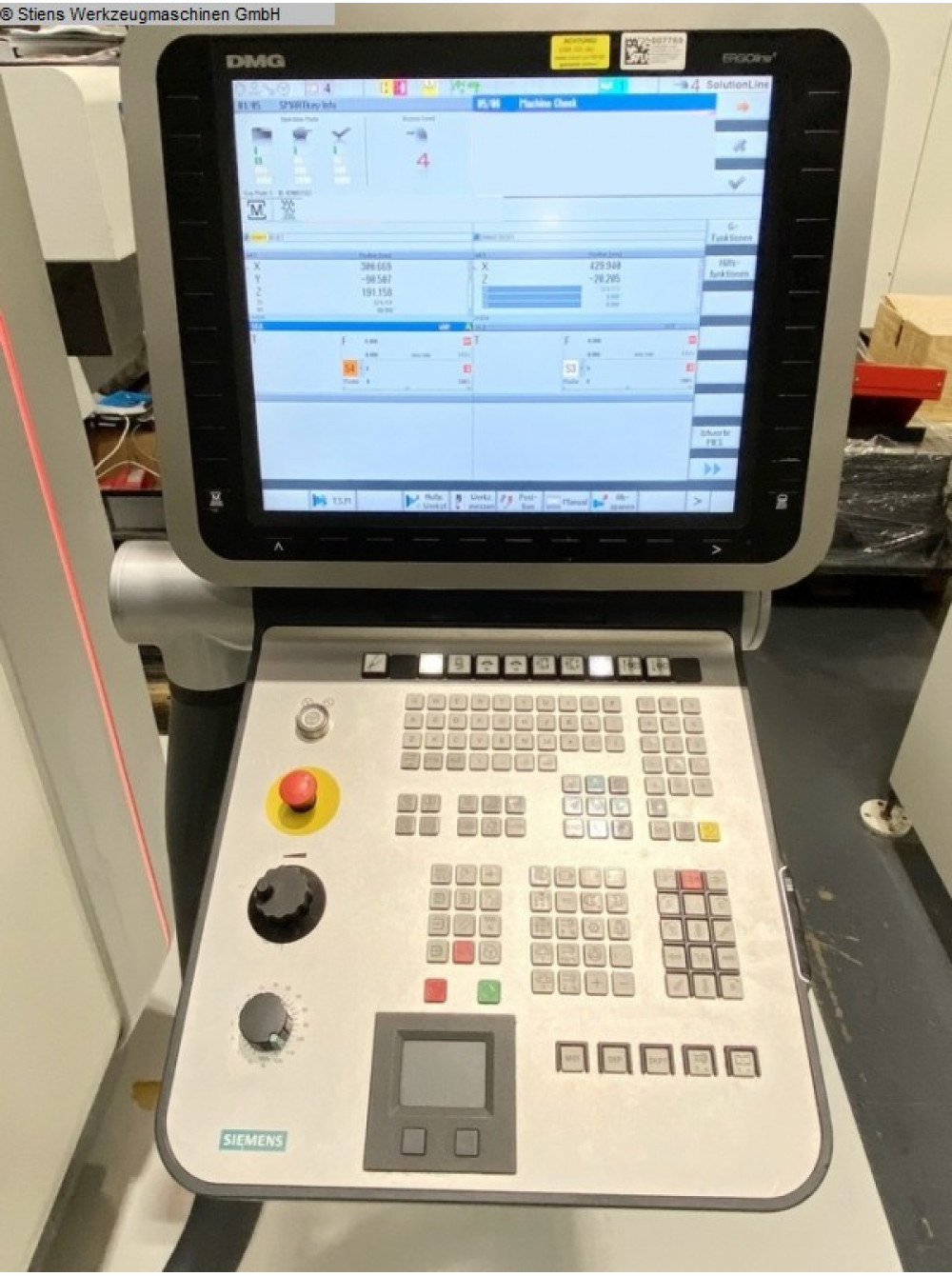

- Управление ЧПУSinumerik ShopTurn 3G
Технические детали:
диаметр заготовки 430 мм
длина заготовки макс. 800 мм

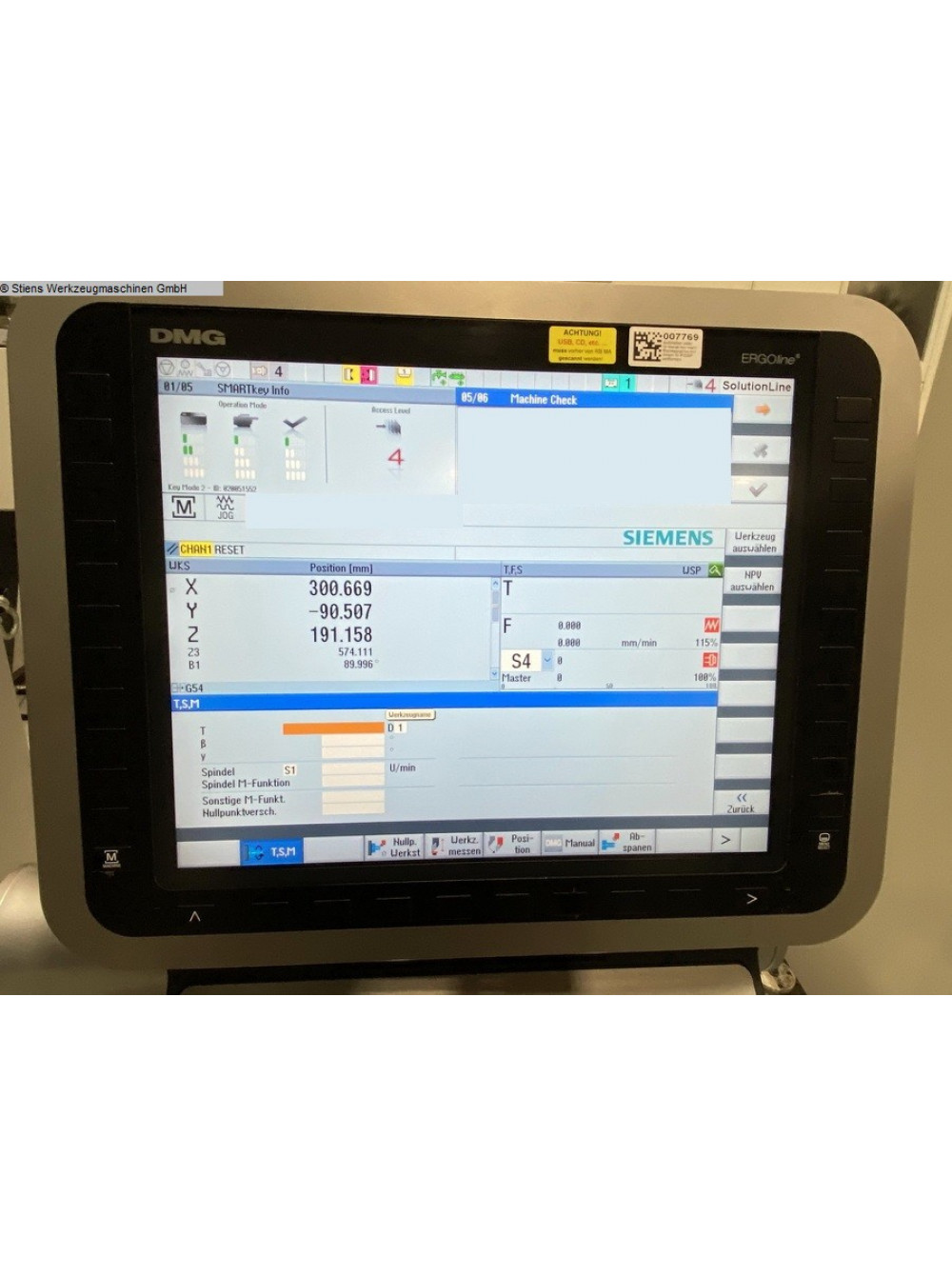

управление Sinumerik 840D sl Siemens
расстояние между шпинделями 870 мм
Главный шпиндель:
Макс. число оборотов в минуту 6.000 мин/-1
мощность - главный шпиндель 11 / 7,5 кВт
макс. крутящий момент 220 / 150 Нм
диаметр подшипника шпинделя 110 мм
отверстие шпинделя 73 мм
макс. полезный диаметр прутка 51 мм
шпиндель A2-6 DIN 55026
Ось С 360 °

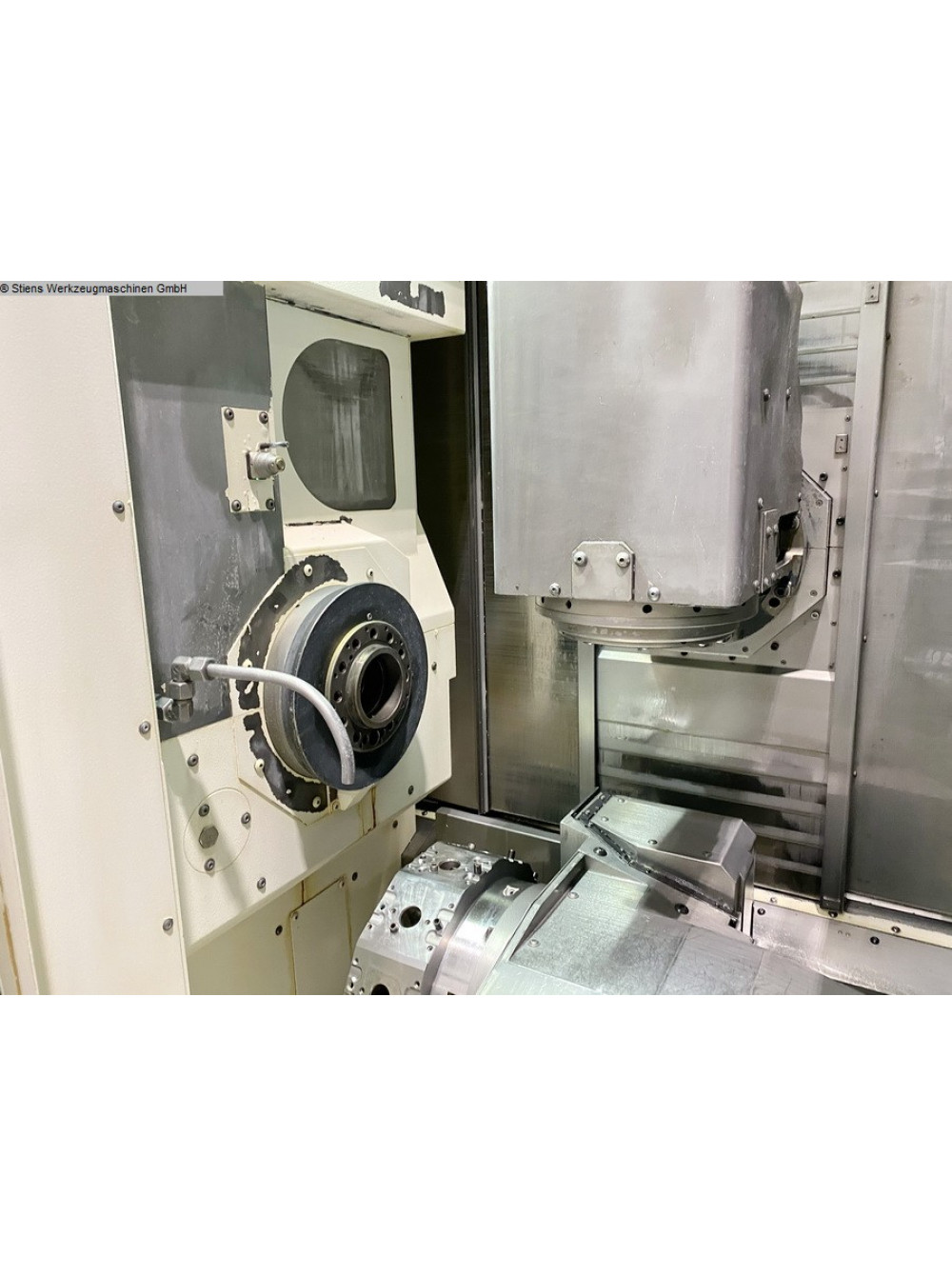

контршпиндель:
Макс. число оборотов в минуту 6.000 мин/-1
мощность - контршпиндель 7,5 / 5,5 кВт
макс. Крутящий момент 30 / 22 Нм
диаметр подшипника шпинделя 70 мм
отверстие шпинделя 38 мм
макс. полезный диаметр прутка ( - ) мм
Ось C: 360 °
поворотный B: 0 - 25 °
индексация 5 °
Z - ось 825 мм

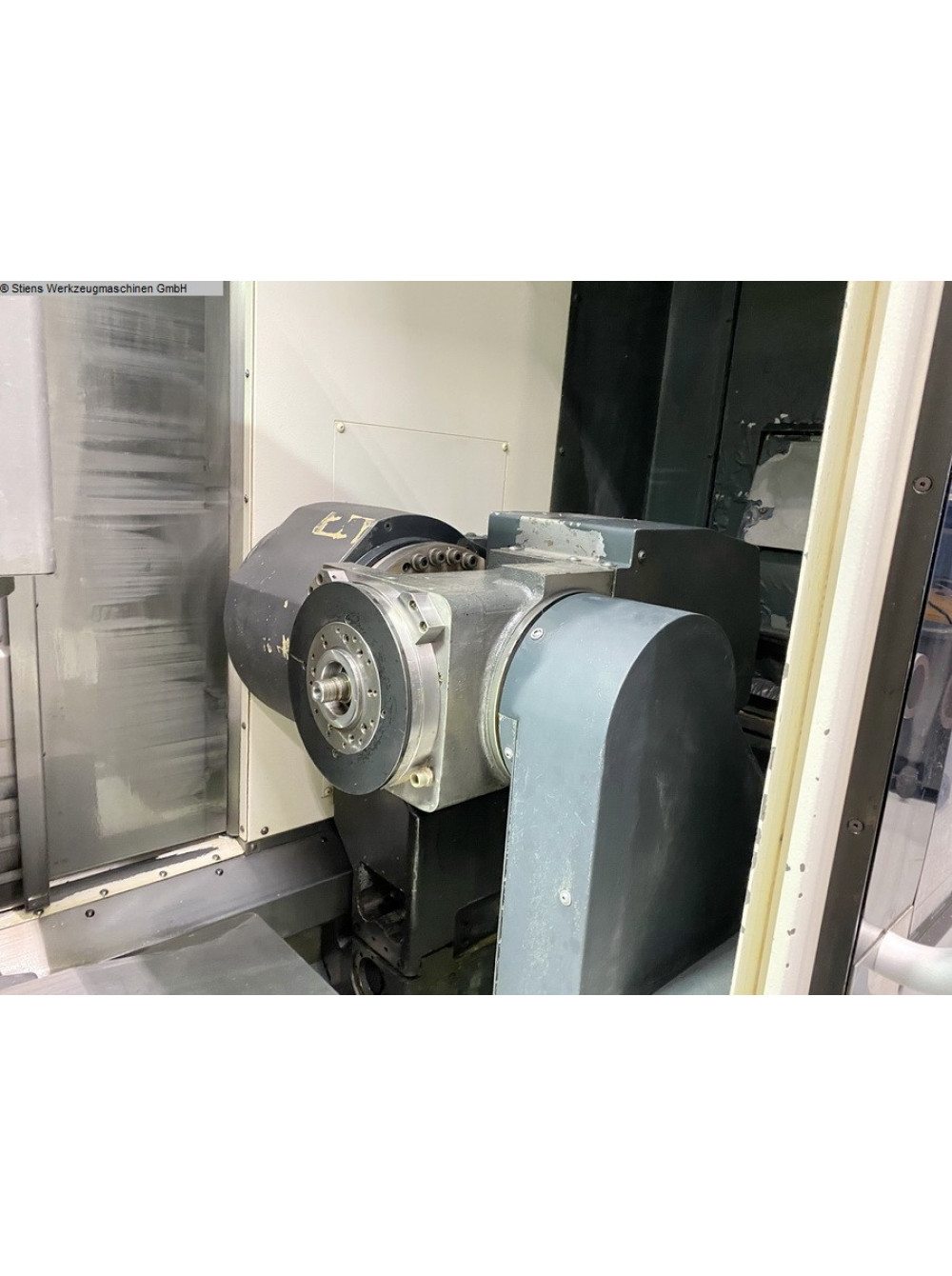

Фрезерный шпиндель:
Макс. число оборотов в минуту 20.000 мин/-1
мощность - фрезерный шпиндель 7,5 / 5,5 кВт
макс. крутящий момент 30 / 22 Нм
конусность инструмента Capto C5
B-ось +/- 120 °
разрешение 1 °
диаметр подшипника шпинделя 65 мм
ось x - 380 (330+50) мм
Y - ось +/- 105 мм
Z - ось 460 + 155 (ATC) мм
время переключения 90°: 0,65 сек
инструментальный журнал:
количество позиций инструмента 38 поз.
конус инструмента Capto C5
макс. диаметр инструмента 70 мм
макс. диаметр инструмента со свободным инструментальным ящиком 130 мм
макс. длина инструмента 250 мм
макс. вес инструмента 5,0 кг
время смены инструмента 1,2 сек
револьверная головка:
Количество инструментальных станций 12 поз
конусность инструмента VDI 25 DIN69880-25
x-перемещение 2: 155 мм
z-перемещение 2: 610 мм
общая потребляемая мощность 41,2 кВА
вес станка ок. 8,5 t
размеры машины ок. 3,5 x 4,0 x 2,9 м
Документы
Транспортер для стружки
Система охлаждения
гидравлическая система
Контршпиндель
Фрезерный шпиндель
Магазин инструментов 38 поз.
Револьверная головка
блок полого патрона гидр. 52 мм
Ось С
система измерения прямого хода X1 / Y1 / Z1
Сигнальная лампа - 4 цвета
| Токарні ЧПК | |
| Діаметр обробки деталі мм | 430 |
| Довжина обробки мм діапазон | 1000-1499 |
| Управління ЧПУ | Siemens |
| Рік випуску | 2013 |
| Діаметр обробки мм діапазон | 400-499 |
| Довжина обробки мм | 1050 |
| Токарні автомати | |
| Швидкість обертання шпинделя | 20000 |
