SPRINT 20/5 5.01.21
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

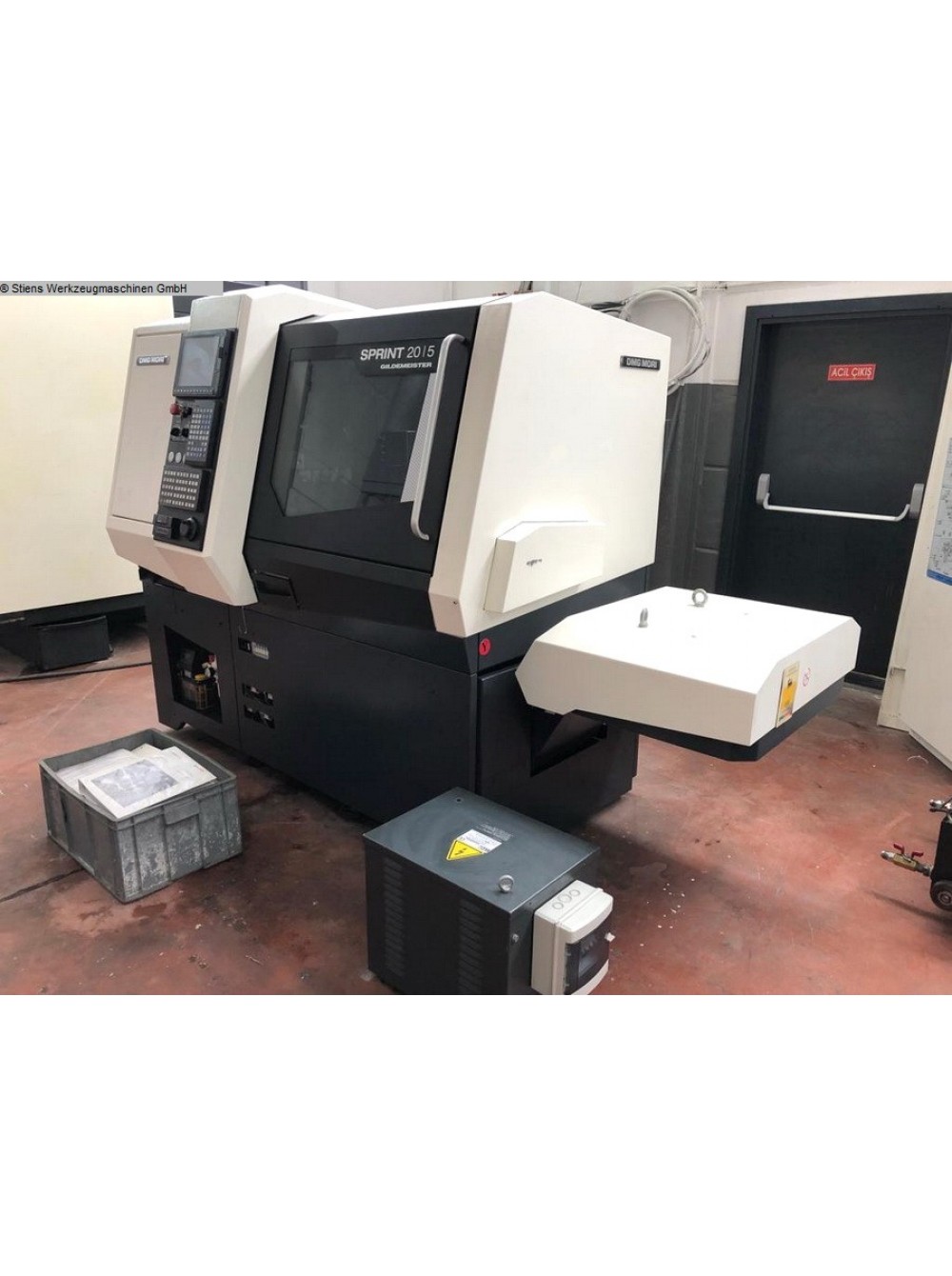

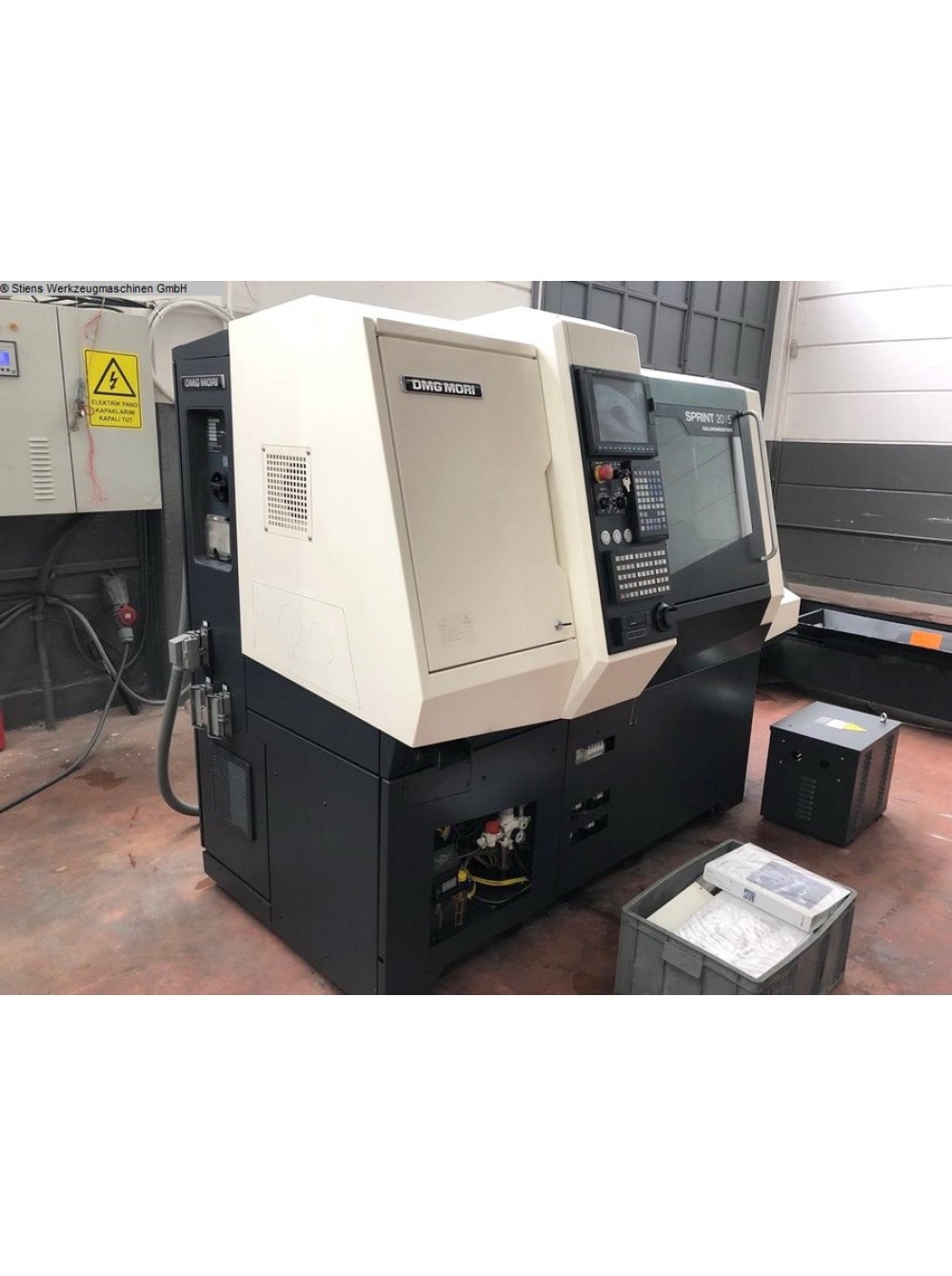

Токарный автомат ( так же продольного точения) SPRINT 20/5 - swiss lathe
Производство: DMG MORI
Год выпуска: 2015
Управление: ЧПУ Mitsubishi M70
Сборка: TORTONA Италия
DMG MORI GILDEMEISTER - Спринт 20/5
- Контршпиндель
- 2 поперечных
- 5 линейных осей
- Главный и вспомогательный шпиндель
- Ось Y I
- Ось C на главном и вспомогательном шпинделе
- Инструментальный привод
Технические детали / дополнения / аксессуары
проход шпинделя 20 мм
длина точения 60 мм
Управление Mitsubishi M70

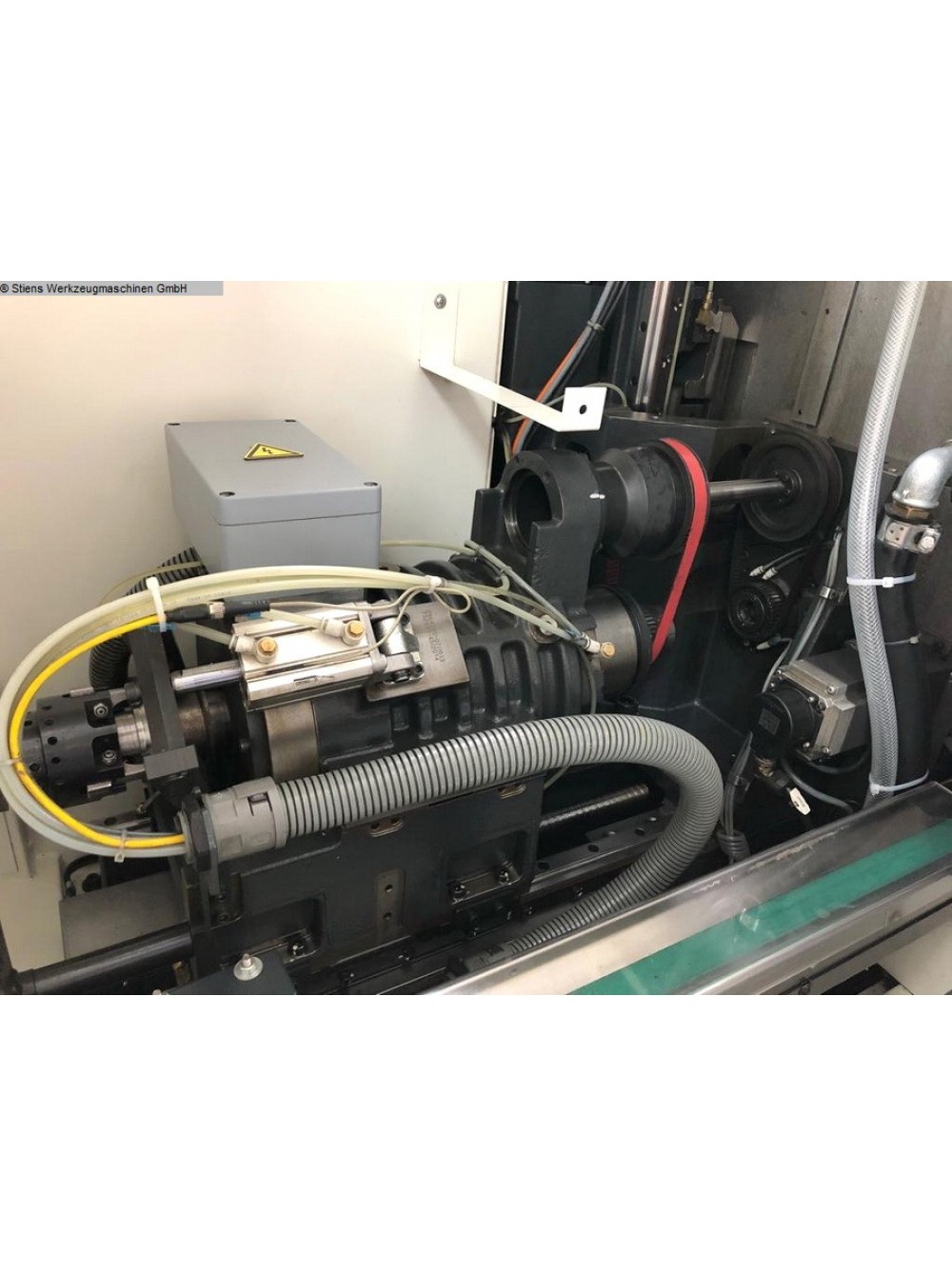

Главный шпиндель:
Макс.об / мин 10,000 мин / -1
мощность - главный шпиндель 3,7 / 2,2 кВт
Максимум. Крутящий момент 23,6 / 14 Нм
Подача прутка 20 мм
Ось C 0,1 °

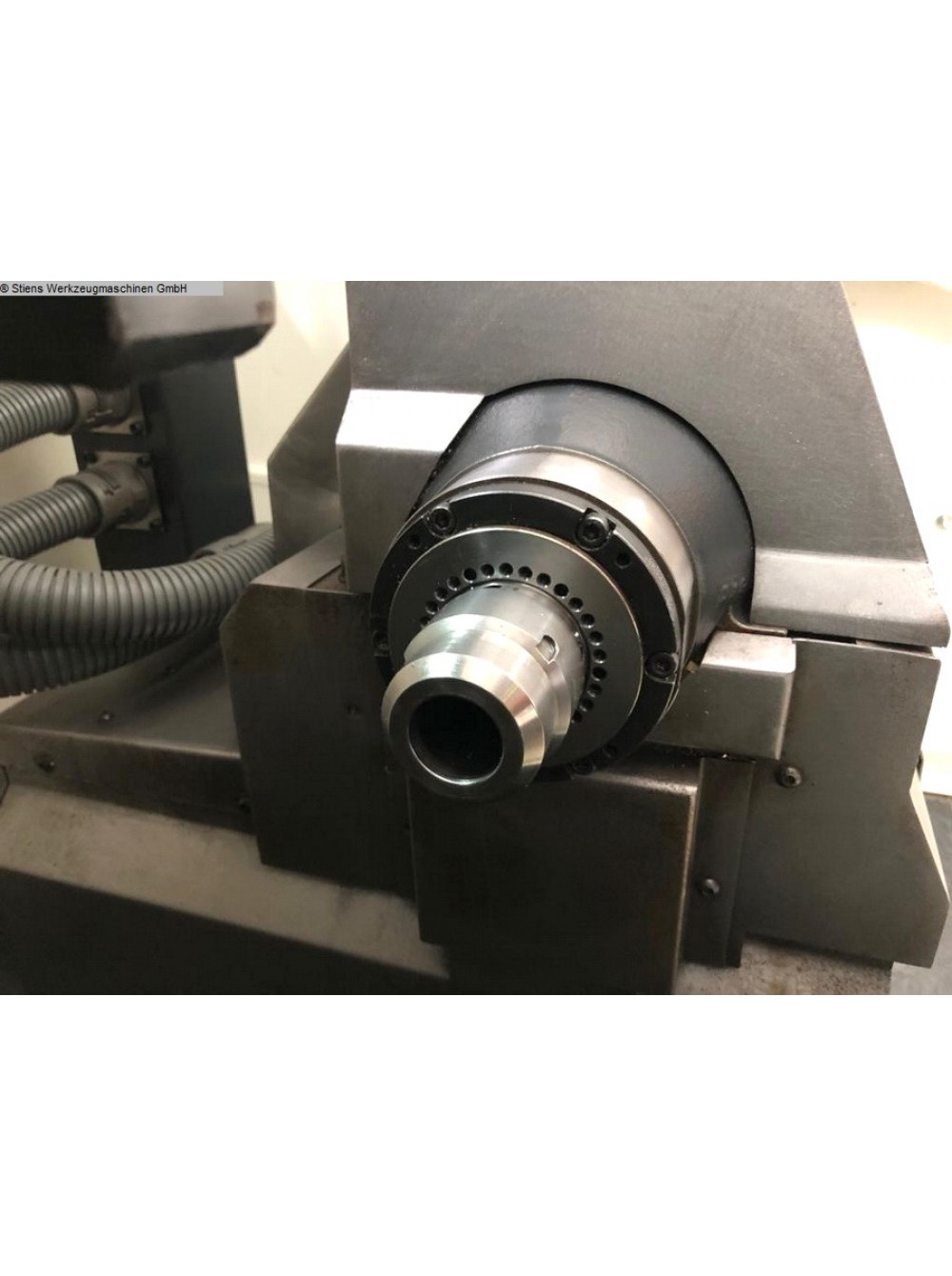

Контршпиндель:
Макс.об / мин 10,000 мин / -1
мощность - контршпиндель 2,2 / 1,5 кВт
Максимум. Крутящий момент 7,0 / 4,8 Нм
Подача прутка 20 мм
Ось C 0,1 °
слайд I:
фиксированные инструментальные станции 6 поз.
Фронтальная обработка 6 поз.
Обработка тыльной стороны 3 поз.
ведомая 4 поз.
Максимум. скорость приводных инструментальных станций 2 позиции: 6000 мин / -1
мощность приводных инструментальных станций 1,8 / 0,9 кВт
Максимум. Крутящий момент 2,9 / 1,43 Нм
Максимум. скорость приводных инструментальных станций 2 позиции: 3450 мин / -1
мощность приводных инструментальных станций 1,8 / 0,9 кВт
Максимум. Крутящий момент 5,0 / 2,48 Нм
слайд II:
Обработка тыльной стороны:
фиксированные инструментальные станции 2 поз.
ведомая статия 2 поз.
Максимум. скоростные приводные инструментальные станции 6000 мин / -1
мощность приводных инструментальных станций 1,8 / 0,9 кВт
Максимум. Крутящий момент 2,9 / 1,43 Нм
ход оси:
x-путешествия 1: 325/2: 220 мм
Y-ход 1: 325 / - мм
перемещение по оси z 1: 60/2: 170 мм
кормит:
ускоренный ход (X / Y / Z) 32 м / мин
Ускорение 5 м / с²
общая потребляемая мощность - кВт
вес машины около 2,3 т
размеры машины прибл. 2,5 x 2,0 x 2,0 м
Документы
Система охлаждающей жидкости
Сигнальная лампа - 4 цвета
| Фрезерні ЧПК | |
| Кількість осей | 5 |
| Система управління | Mitsubishi |
| Токарні автомати | |
| Диаметр обработки | 20 |
| Швидкість обертання шпинделя | 10000 |
