Sprint 20 , токарный автомат продольного точения
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

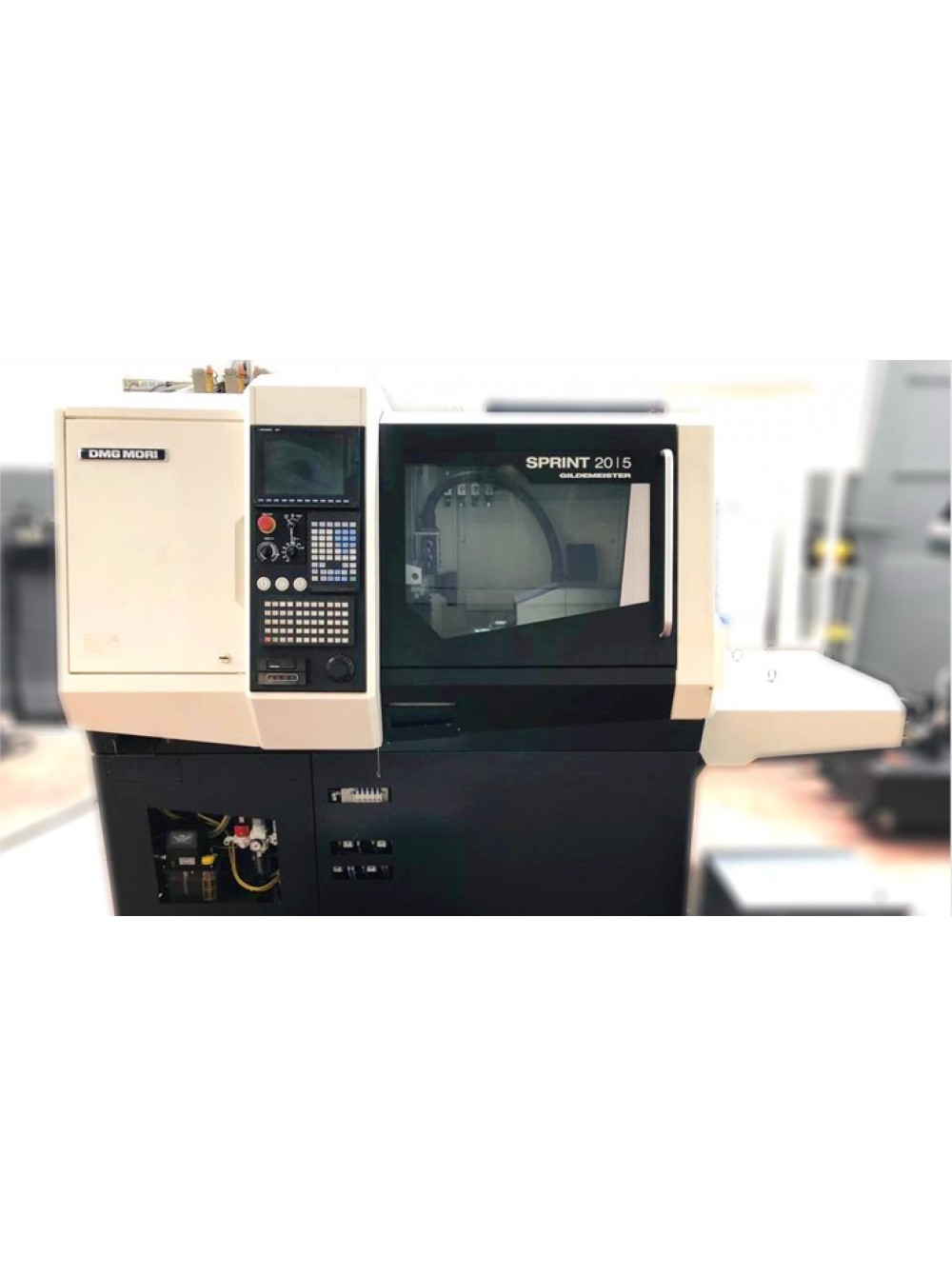

Sprint 20/5 , токарный автомат продольного точения, DMGMORI (Германия),контршпиндель
Управление Mitsubishi M70
Изготовление - 2013 год
Огромная универсальность в обработке прутков до 20 мм. Оснащаются5осями.
https://www.youtube.com/watch?v=cN4anXn8cjs
проход шпинделя 20 мм
длина точения 60 мм
Главный шпиндель:
Максимум. об / мин 10.000 мин / -1
мощность - главный шпиндель 3,7 / 2,2 кВт
Максимум. Крутящий момент 23,6 / 14 Нм
Пруток подача 20 мм
Ось C 0,1 °
Subspindle:
Максимум. об / мин 10.000 мин / -1
мощность - вспомогательный шпиндель 2,2 / 1,5 кВт
Максимум. Крутящий момент 7,0 / 4,8 Нм
Пруток подача 20 мм
Ось C 0,1 °
слайд I:
стационарные инструментальные станции 6 поз.
Фронтальная обработка 6 поз.
Обработка задней стороны 3 поз.
ведомое положение 4 поз.
Максимум. Скоростные инструментальные станции 2 поз: 6.000 мин / -1
мощность приводных инструментальных станций 1,8 / 0,9 кВт
Максимум. Крутящий момент 2,9 / 1,43 Нм
Максимум. Скоростные инструментальные станции 2 поз: 3,450 мин / -1
мощность приводных инструментальных станций 1,8 / 0,9 кВт
Максимум. Крутящий момент 5,0 / 2,48 Нм
слайд II:
Задняя обработка:
стационарные инструментальные станции 2 поз.
ведомое положение 2 поз.
Максимум. инструментальные станции со скоростным приводом 6.000 мин / -1
мощность приводных инструментальных станций 1,8 / 0,9 кВт
Максимум. Крутящий момент 2,9 / 1,43 Нм
ход оси:
x-travel 1: 325/2: 220 мм
Y-образный ход 1: 325 / - мм
Z-Travel 1: 60/2: 170 мм
каналы:
ускоренный ход (X / Y / Z) 32 м / мин
Ускорение 5 м / с²
Оказывается техническая поддержка этого станка сервисными службами Производителя.
Рекомендуется: изготовителем массовой ,сложной,точной, дорогой токарной продукции. Работа в 3-смены, с перерывами на обслуживание.Вещь требующая тонкой настойки.
| Фрезерні ЧПК | |
| Кількість осей | 5 |
| Система управління | Mitsubishi |
| Токарні ЧПК | |
| Гарантія | нет |
| Токарні автомати | |
| Диаметр обработки | 20 |
| Швидкість обертання шпинделя | 10000 |
