CLX 350 V4 26.02.21
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

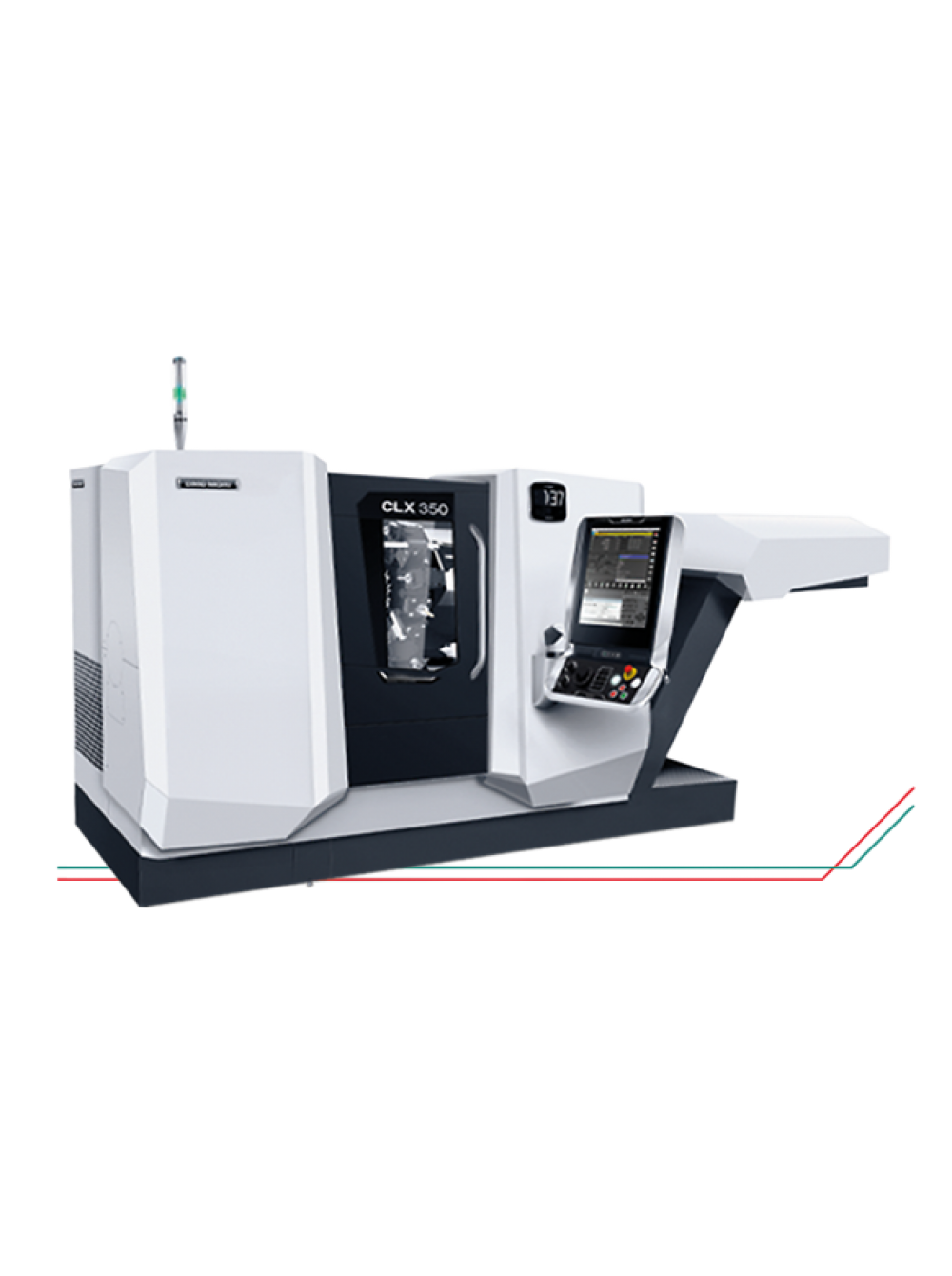

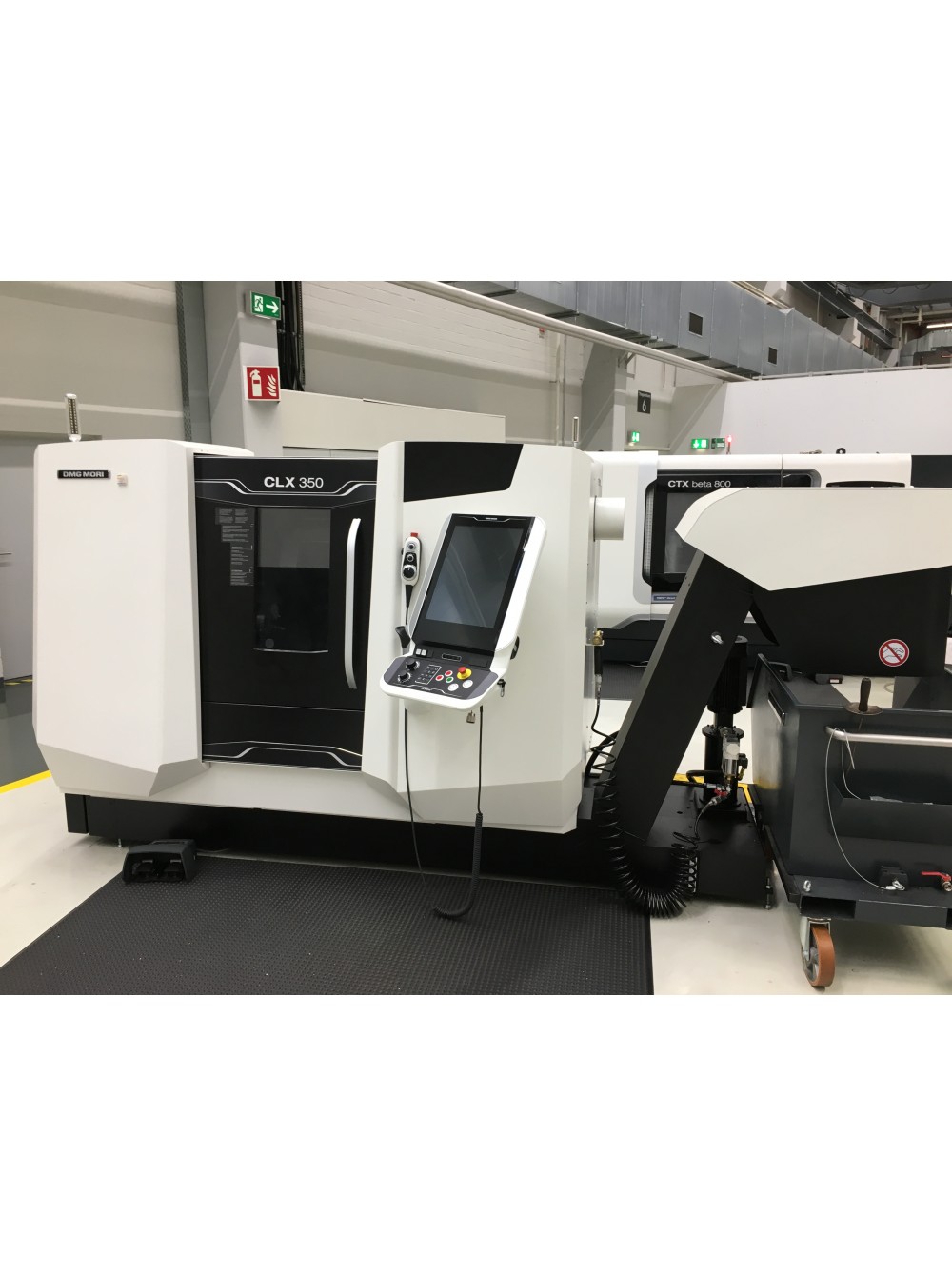

CLX 350 V4
110,490.00 евро
105 000,00 евро
Основные машинные данные
2-осевой универсальный токарный центр с приводными инструментами,
Ось C и ось Y
Производитель Gildemeister
Год выпуска 2019
ЧПУ стойка DMG MORI Slimline Fanuc i Series
Технические детали
Рабочая область
Диаметр поворота над направляющими 580 мм
Диаметр зажимного патрона макс.250 мм
Рабочий шпиндель (слева)
Отверстие шпинделя 73 мм
Диаметр прутка 65 мм
Диаметр шпинделя на переднем подшипнике 120 мм
Главный привод 1
Мощность привода (100% постоянного тока) 11 кВт
Мощность привода (40% постоянного тока) 16,5 кВт
Диапазон скоростей - 5000 об / мин
Крутящий момент (100% ПВ) 112 Нм
Максимальный крутящий момент (40% ПВ) 168 Нм
Скорость оси C -100 об / мин
Крутящий момент оси C (удерживающий момент) 168 Нм
Слайд 1
Продольный ход 465 мм
Поперечный ход 185 мм

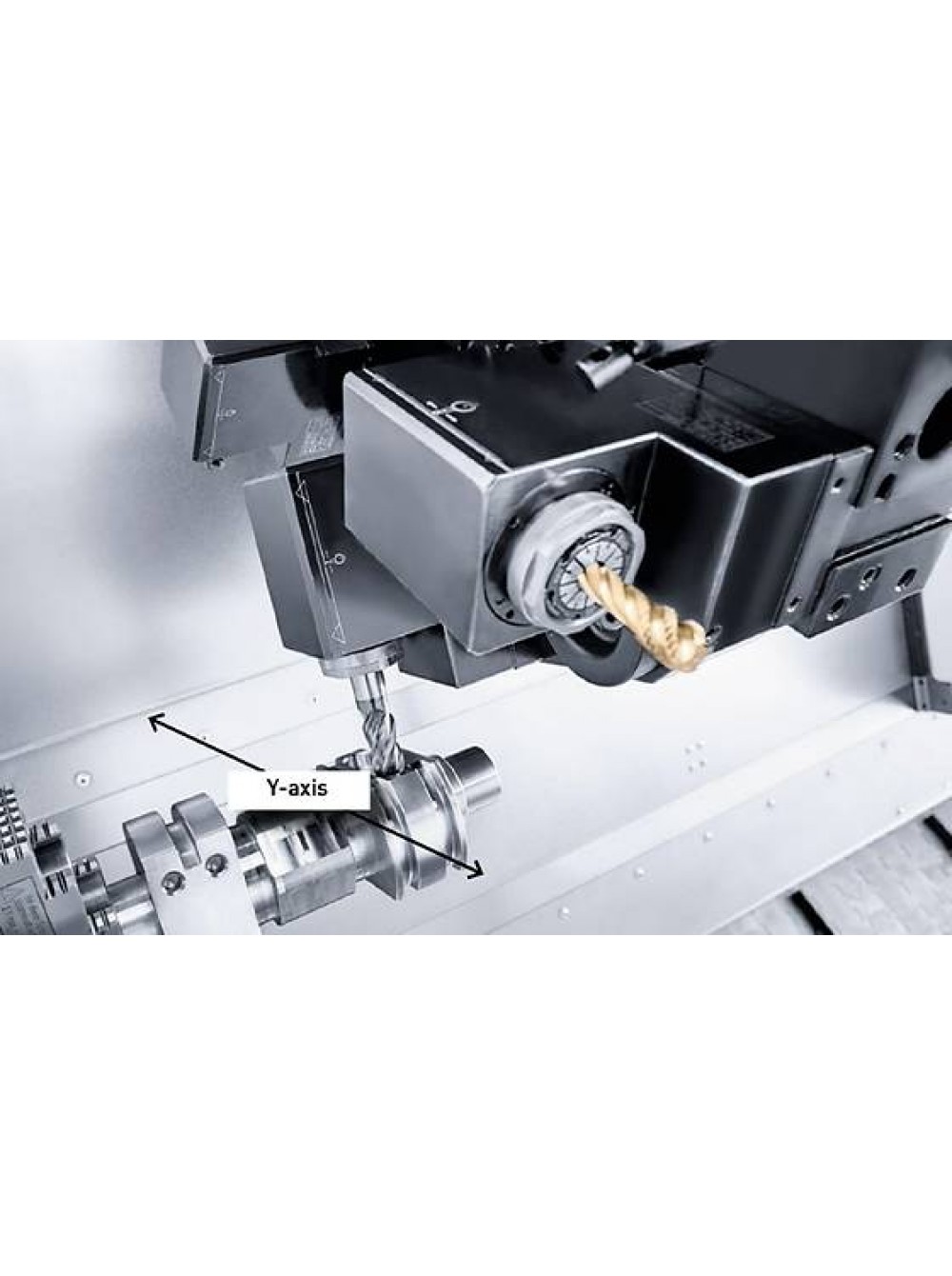

Ось Y, по вертикали +/- 40 мм

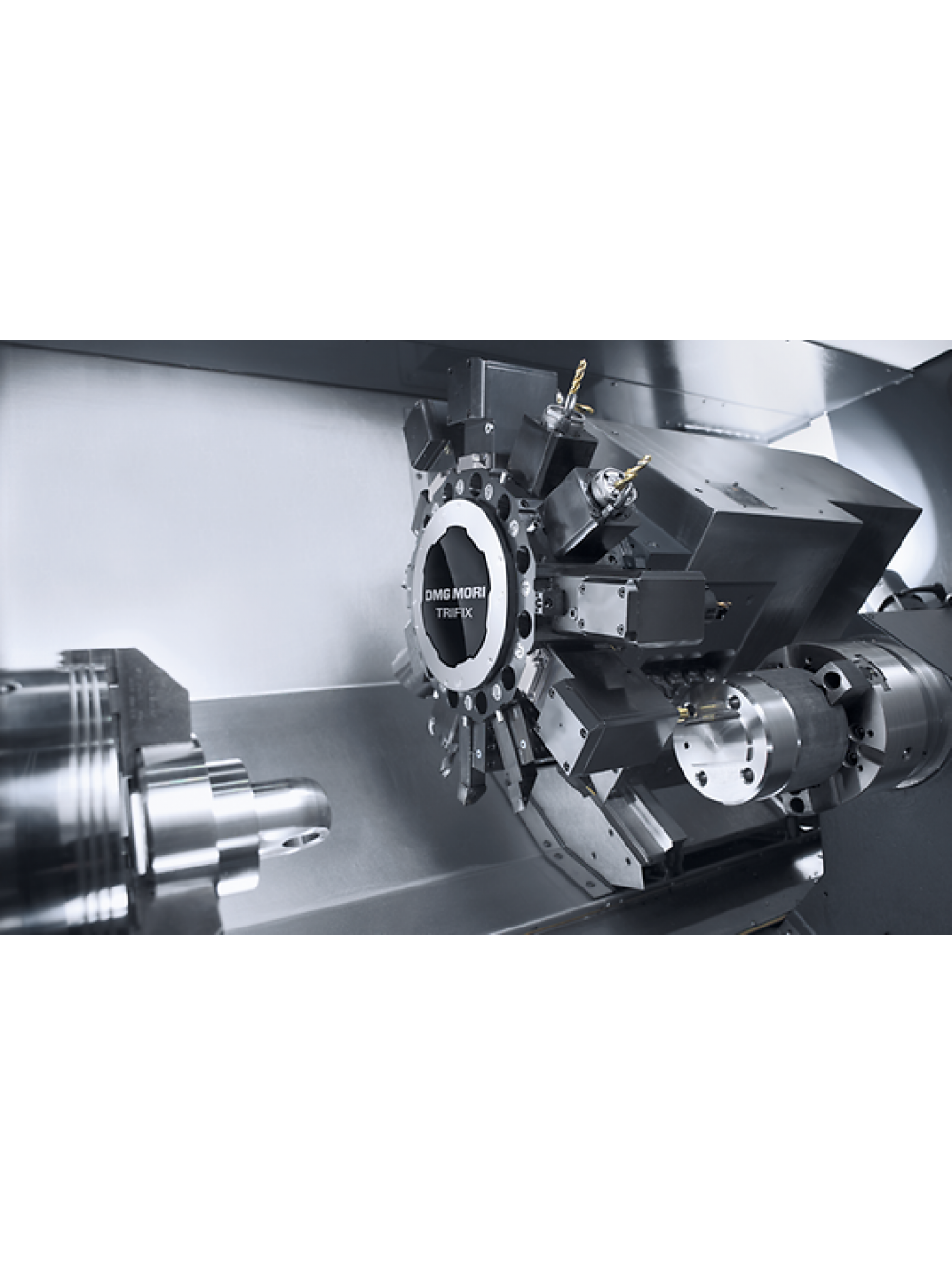

Держатель инструмента 1
Количество инструментальных станций 12
Диаметр хвостовика по DIN 69880 30 мм
Количество приводных инструментов 12
Скорость макс. -5000 об / мин
Макс.мощность (40% постоянного тока) 5,65 кВт
Площадь / Вес
Размеры (Д x Ш x В) 2,8 x 1,78 x 1,85 (3,68 x 1,78 x 1,85) м
Вес ок. 4400 кг
Оборудование
Полое зажимное приспособление
Easy Tool Monitor Fanuc
Устройство программного обеспечения для мониторинга инструмента
от Fanuc CNC
Альтернативная скорость поворота
Технологический цикл Альтернативная скорость шпинделя (токарная обработка)
для применения альтернативной скорости для вибрации
чувствительные настройки.
Пакет предварительной настройки
Пакет предварительной настройки:
Вариант в том числе:
- Датчик предварительной настройки инструмента MARPOSS
- Транспортер стружки с правой боковой разгрузкой
вместо бака для стружки
- Сигнальная лампа с 4 цветами
Для варианта с двойным патронным фильтром для охлаждающей жидкости
Рекомендовано.
Особенно в условиях производства
с большим количеством фишек.
Насос высокого давления 12 бар
Насос высокого давления 12 бар
Пистолет для охлаждающей жидкости, 5 бар
Система прямого измерения для оси X / Y
Соединение для экстрактора масляного тумана
Соединение для блока удаления масляного тумана AFS 600,
горка. 150 мм (5,9 дюйма), включая электрические соединения
только для AFS 600
| Токарні ЧПК | |
| Діаметр обробки деталі мм | 320 |
| Довжина обробки мм діапазон | 500-699 |
| Управління ЧПУ | Fanuc |
| Рік випуску | 2019 |
| Гарантія | Да |
| Довжина обробки мм | 610 |
| Токарні автомати | |
| Швидкість обертання шпинделя | 5000 |
| Диаметр обработки мм | 300-399 |
