CLX 350 V4 5.08.22
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

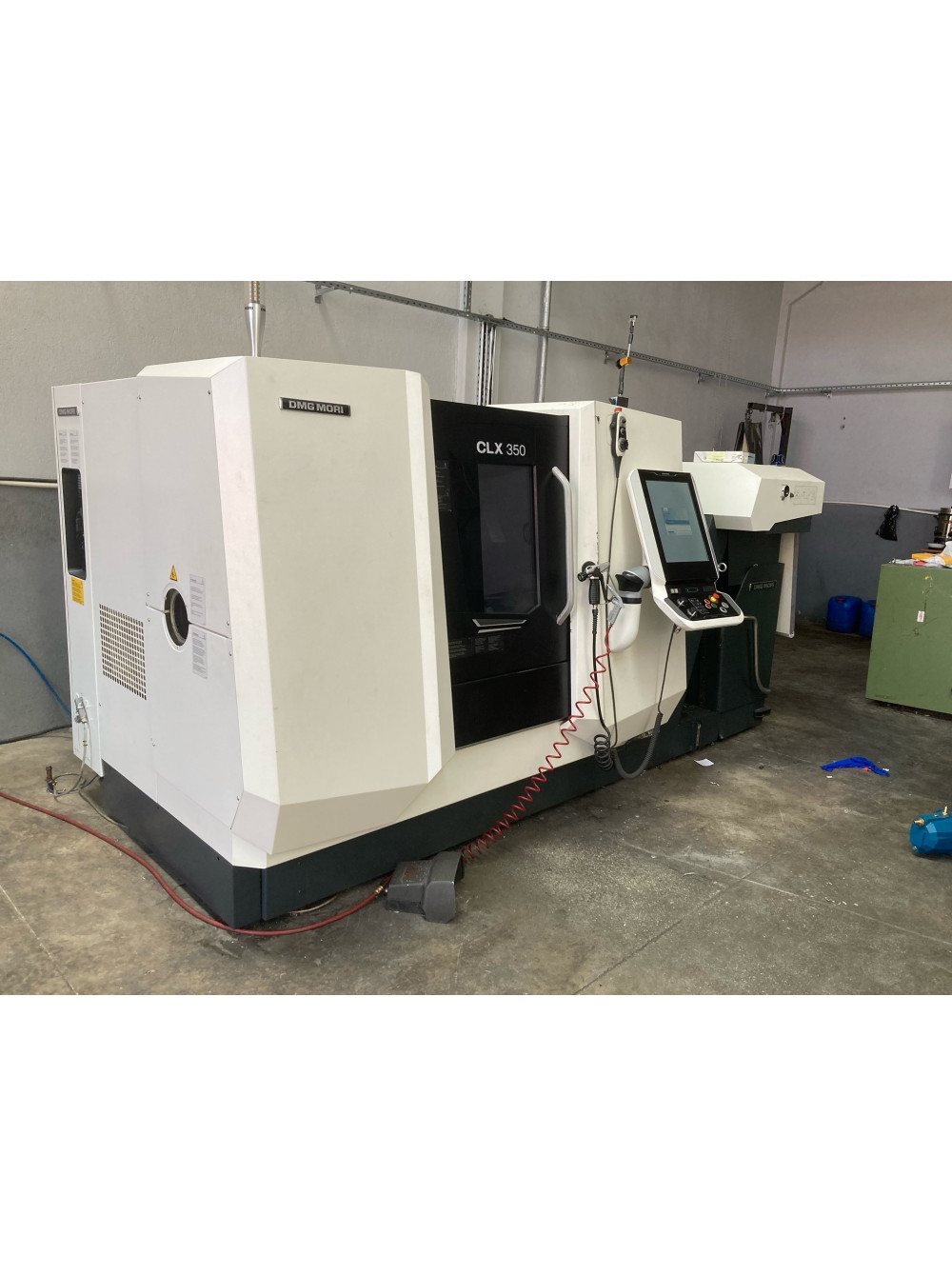

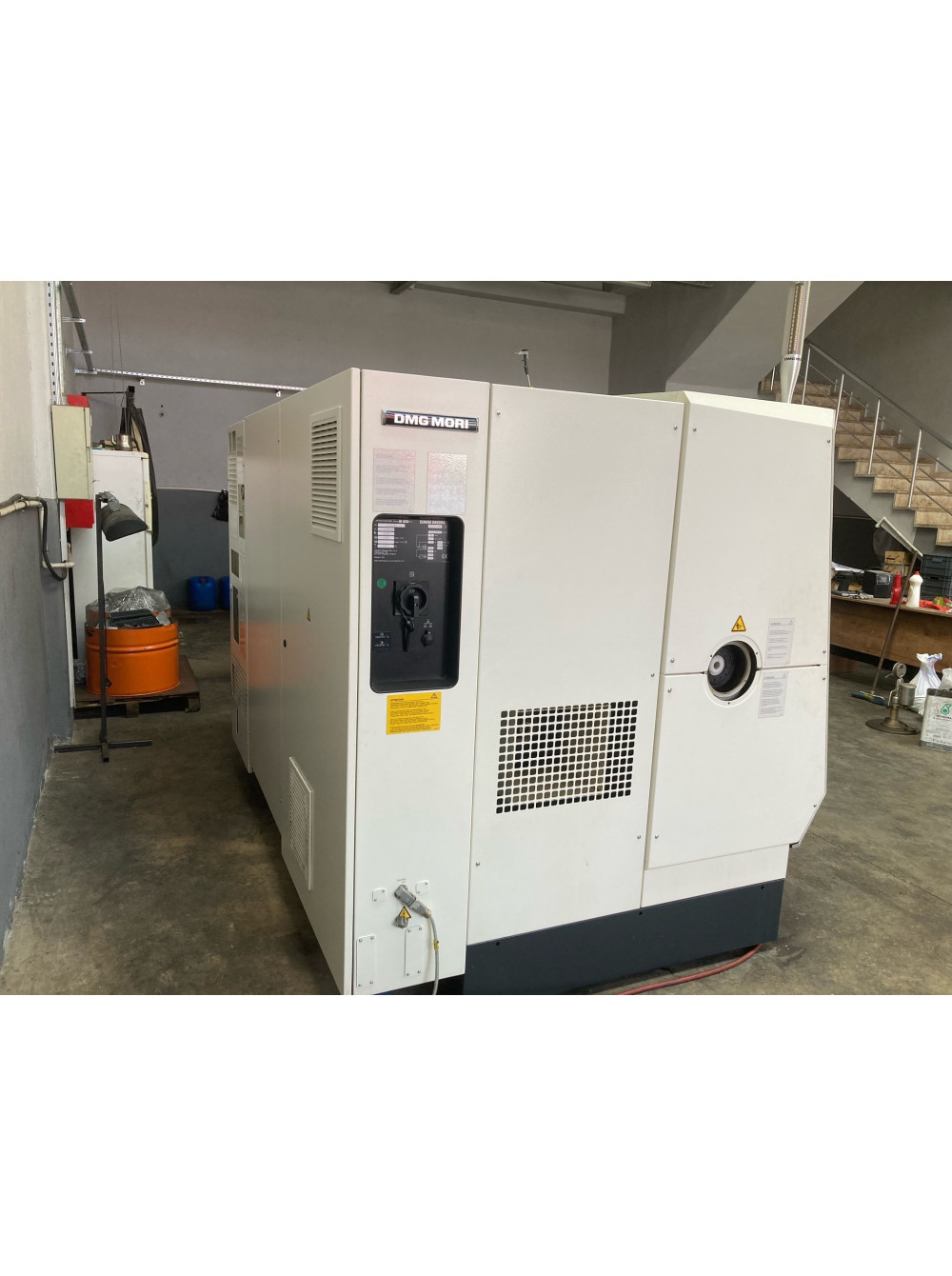

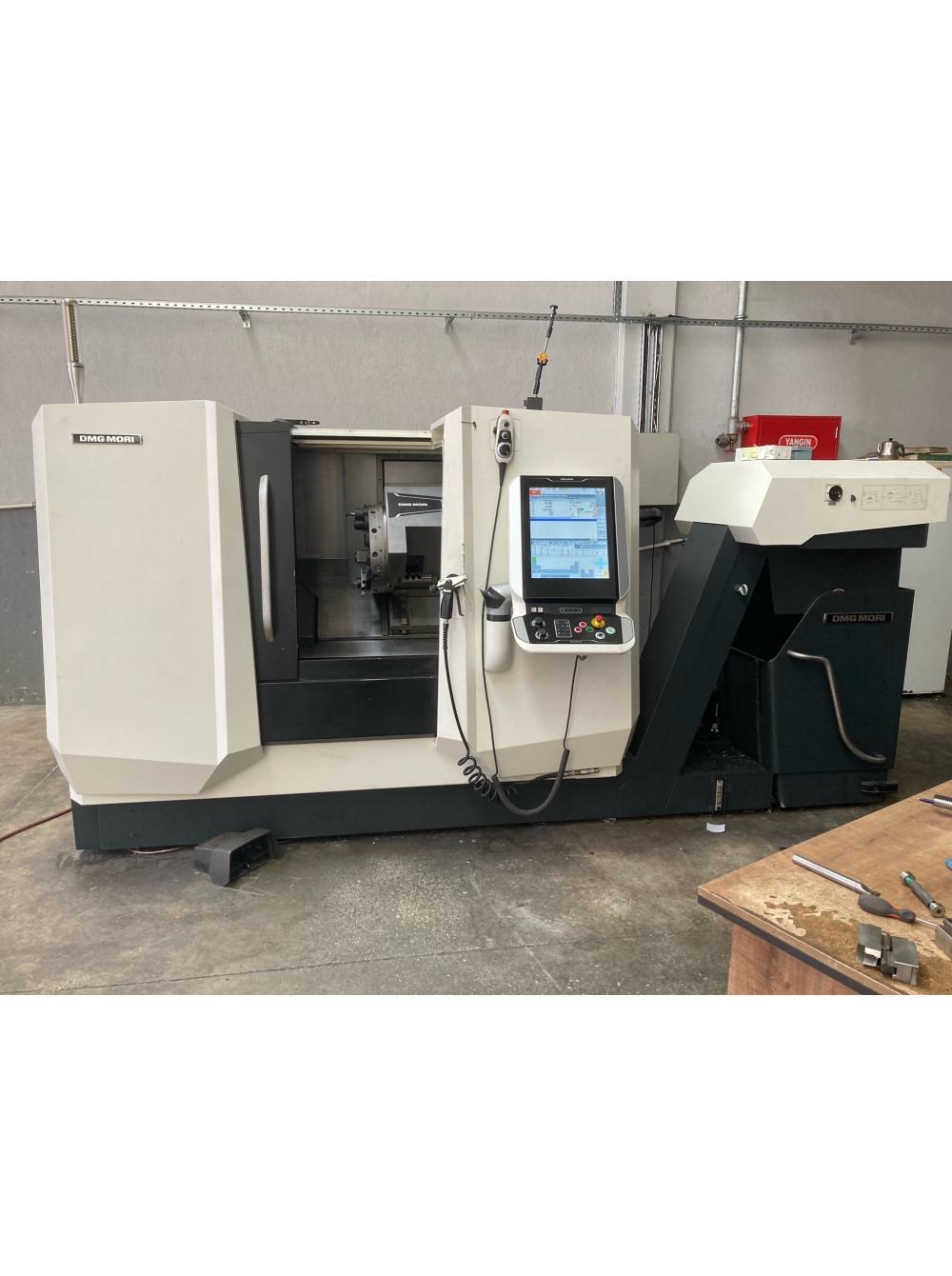

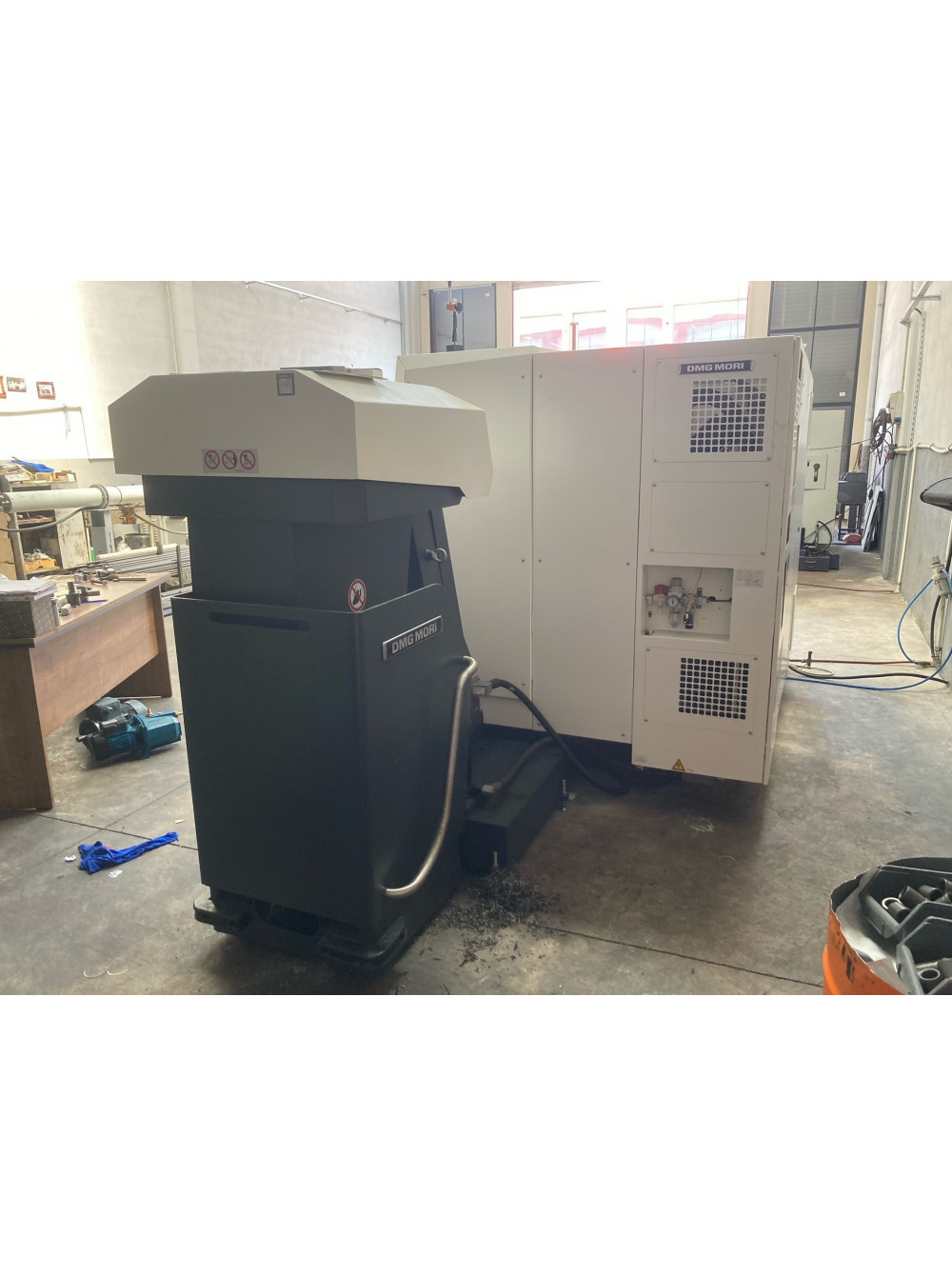

CLX 350 V4
Основні машинні дані
4-осьовий універсальний токарний центр із привідними інструментами,
Вісь C та вісь Y (40 mm)
Виробник Gildemeister
Рік випуску 2020

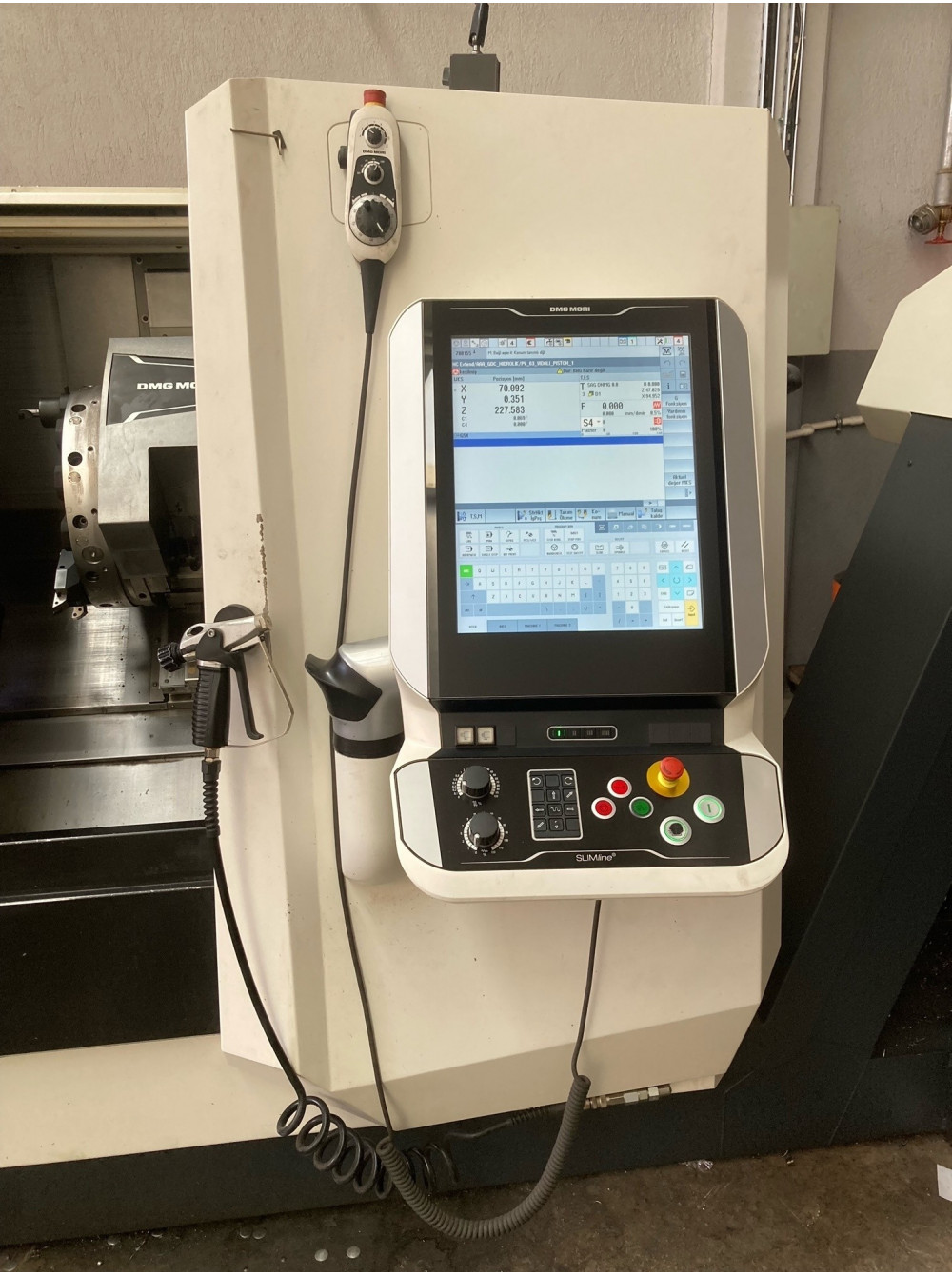

ЧПК управління DMG MORI Slimline Fanuc i Series
Технічні деталі
Максимальний діаметр обробки ( вісь Х) 320мм
Мвксимальна довжина обробки ( вісь Z)530 мм
Діаметр патрона макс.250 мм

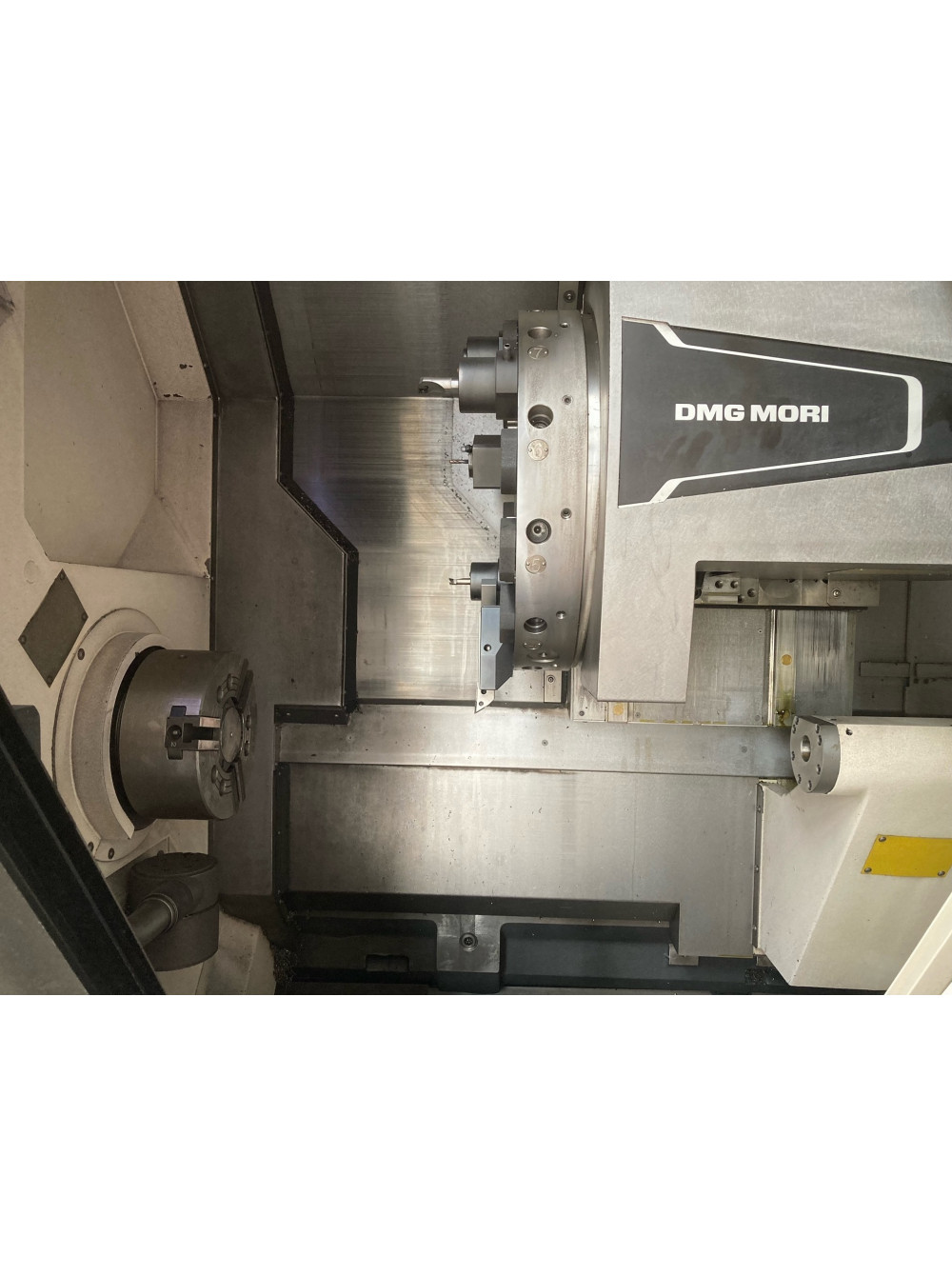

Робочий шпиндель (ліворуч)
Отвір шпинделя 73 мм
Діаметр прутка 65 мм
Діаметр шпинделя на передньому підшипнику 120 мм
Головний привід 1
Потужність приводу (100% постійного струму) 11 кВт
Потужність приводу (40% постійного струму) 16,5 кВт
Діапазон швидкостей – 5000 об/хв
Крутний момент (100% ПВ) 112 Нм
Максимальний момент, що крутить (40% ПВ) 168 Нм
Швидкість осі C -100 об/хв
Крутний момент осі C (утримуючий момент) 168 Нм
Повздовжній хід 465 мм
Поперечний хід 185 мм
Вісь Y, по вертикалі +/- 40 мм

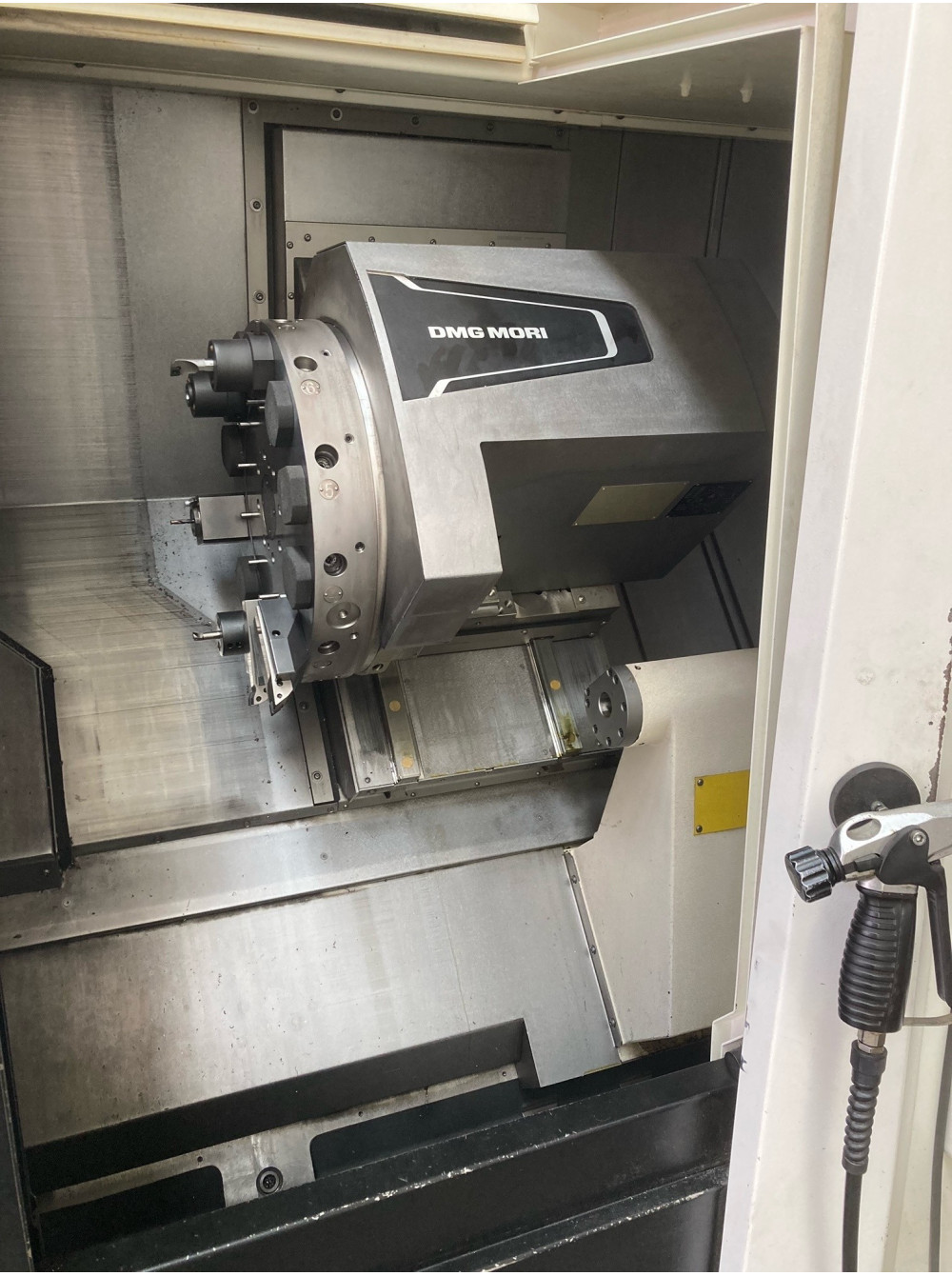

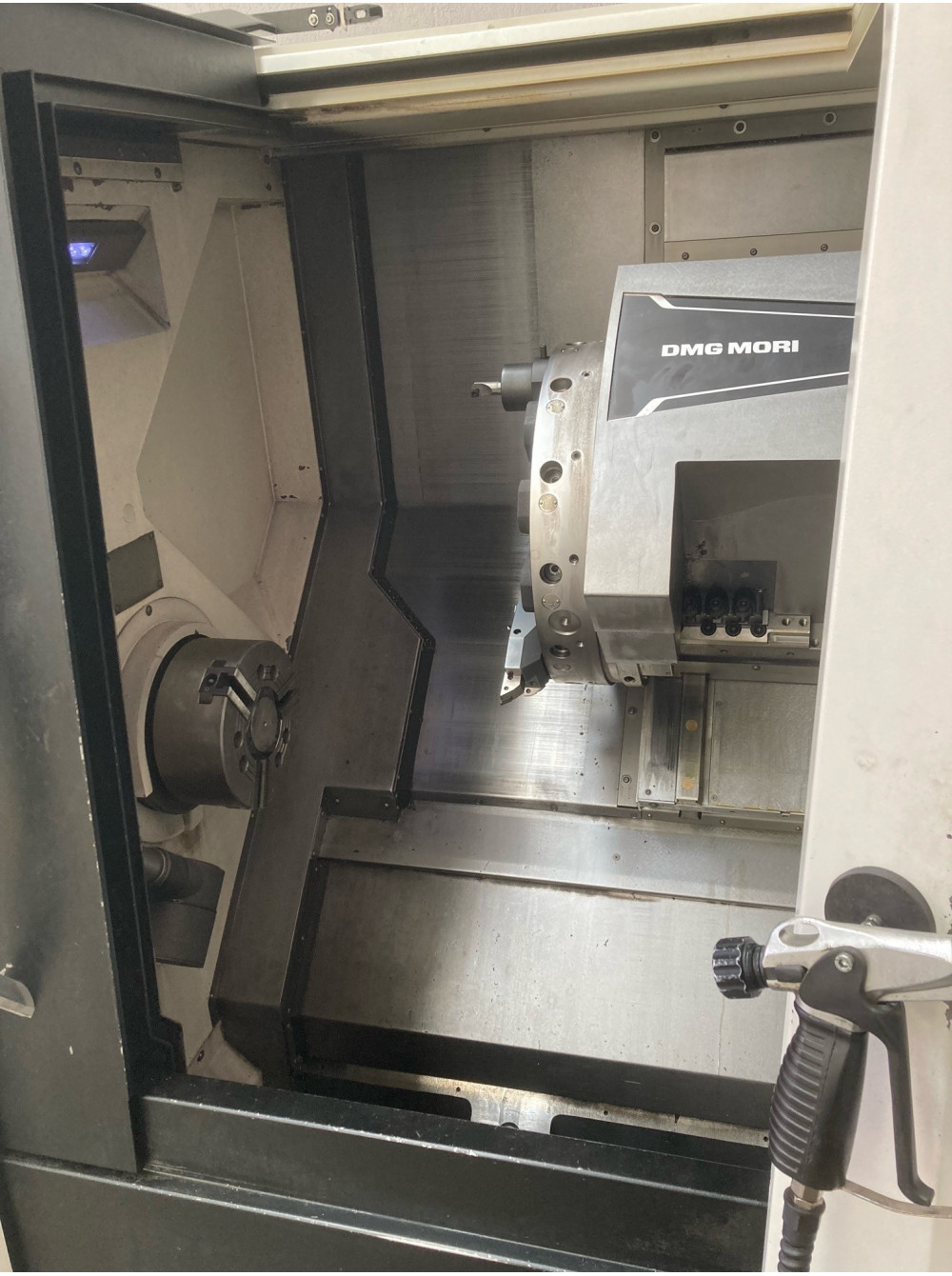

Утримувач інструменту 1
Кількість інструментальних станцій 12
Діаметр хвостовика по DIN 69880 30 мм
Кількість приводних інструментів 12
Швидкість макс. -5000 об/хв
Макс.потужність (40% постійного струму) 5,65 кВт
Площа / Вага
Розміри (Д x Ш x В) 2,8 x 1,78 x 1,85 (3,68 x 1,78 x 1,85) м
Вага прибл. 4400 кг
Устаткування
Порожній затискний пристрій
Easy Tool Monitor Fanuc
Пристрій програмного забезпечення для моніторингу інструменту
від Fanuc CNC
Альтернативна швидкість повороту
Технологічний цикл Альтернативна швидкість шпинделя (токарна обробка)
Пакет попереднього налаштування:
Варіант у тому числі:
- Датчик попереднього налаштування інструменту MARPOSS
- Транспортер стружки з правим боковим розвантаженням
замість бака для стружки
- Сигнальна лампа з 4 кольорами
Насос високого тиску 12 бар
Насос високого тиску 12 бар
Пістолет для охолоджувальної рідини, 5 бар
Система прямого виміру для осі ( оптичні лінийкі)X/Y
З'єднання для екстрактора масляного туману
З'єднання для блоку видалення масляного туману AFS 600,
| Токарні ЧПК | |
| Діаметр обробки деталі мм | 320 |
| Довжина обробки мм діапазон | 500-699 |
| Управління ЧПУ | Fanuc |
| Рік випуску | 2020 |
| Довжина обробки мм | 610 |
| Токарні автомати | |
| Швидкість обертання шпинделя | 5000 |
| Диаметр обработки мм | 300-399 |
