CTX gamma 1250 TC Токарно-фрезерный центр

DMGMORI

CTX gamma 1250 TC

2009/2012 год выпуска и продажи ( нужно проверять). Эта машина "засвечена" на многих сайтах. Устанавливайте собственника. ( Мы знаем :)

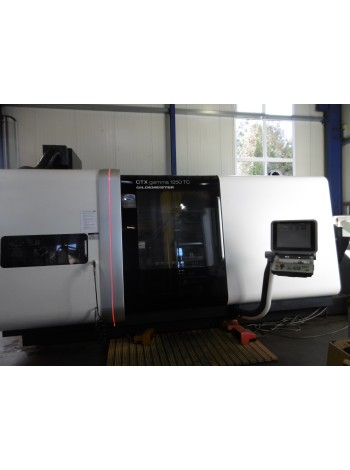

Токарно-фрезерный центр - DMG GILDEMEISTER - CTX gamma 1250 TC

YOM: 2009

Закупка дополнительного / расширенного оборудования:

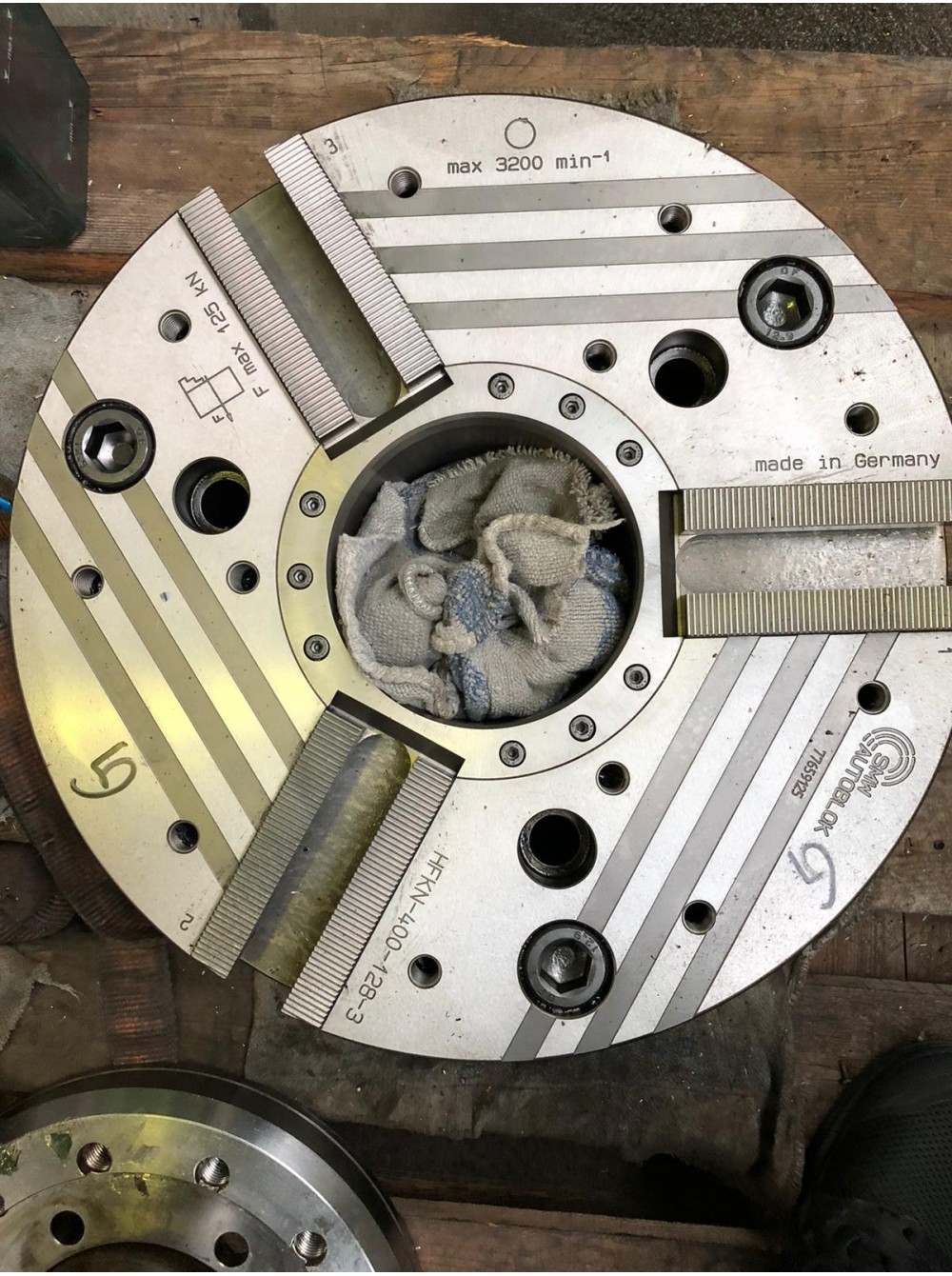

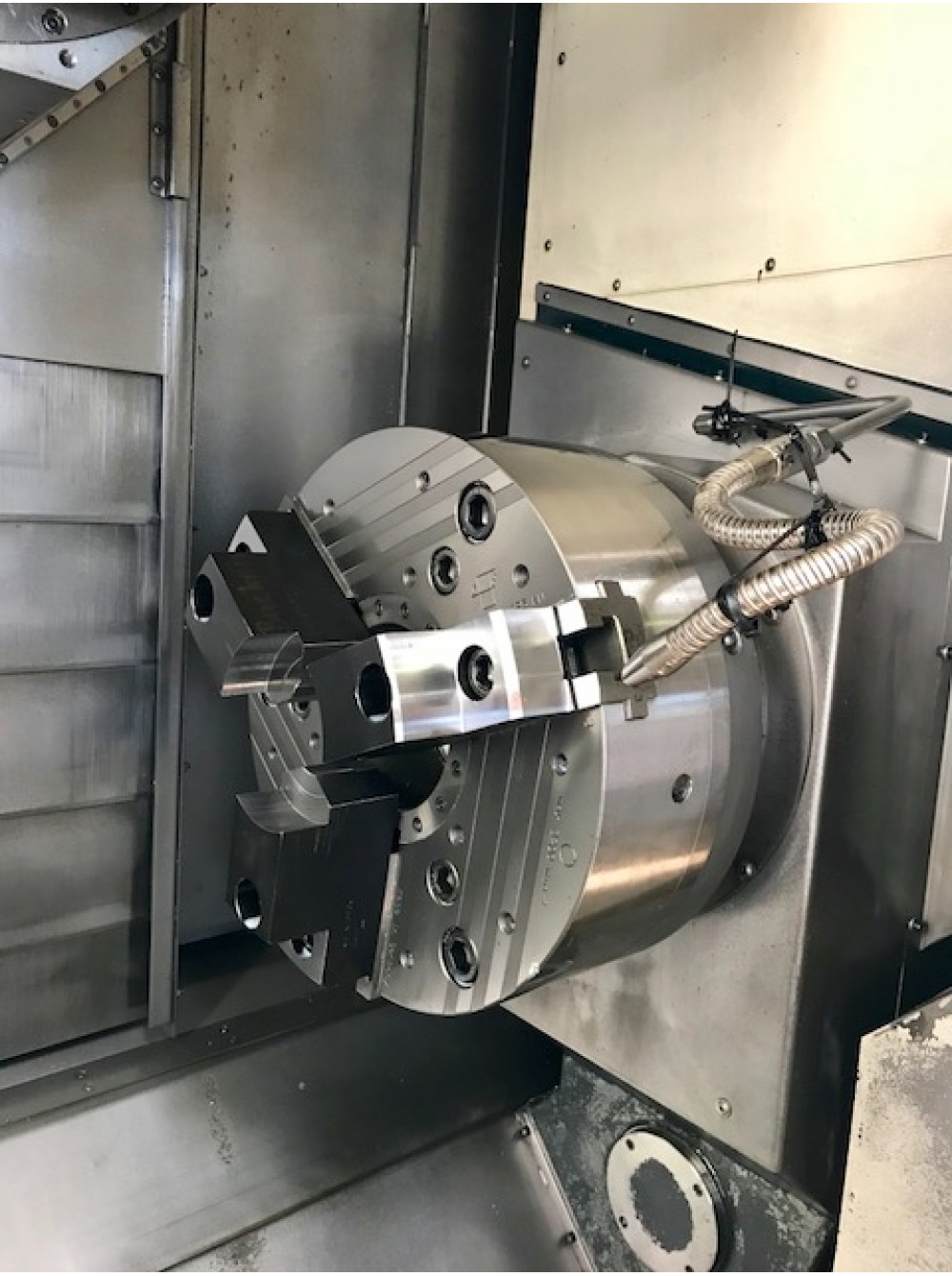

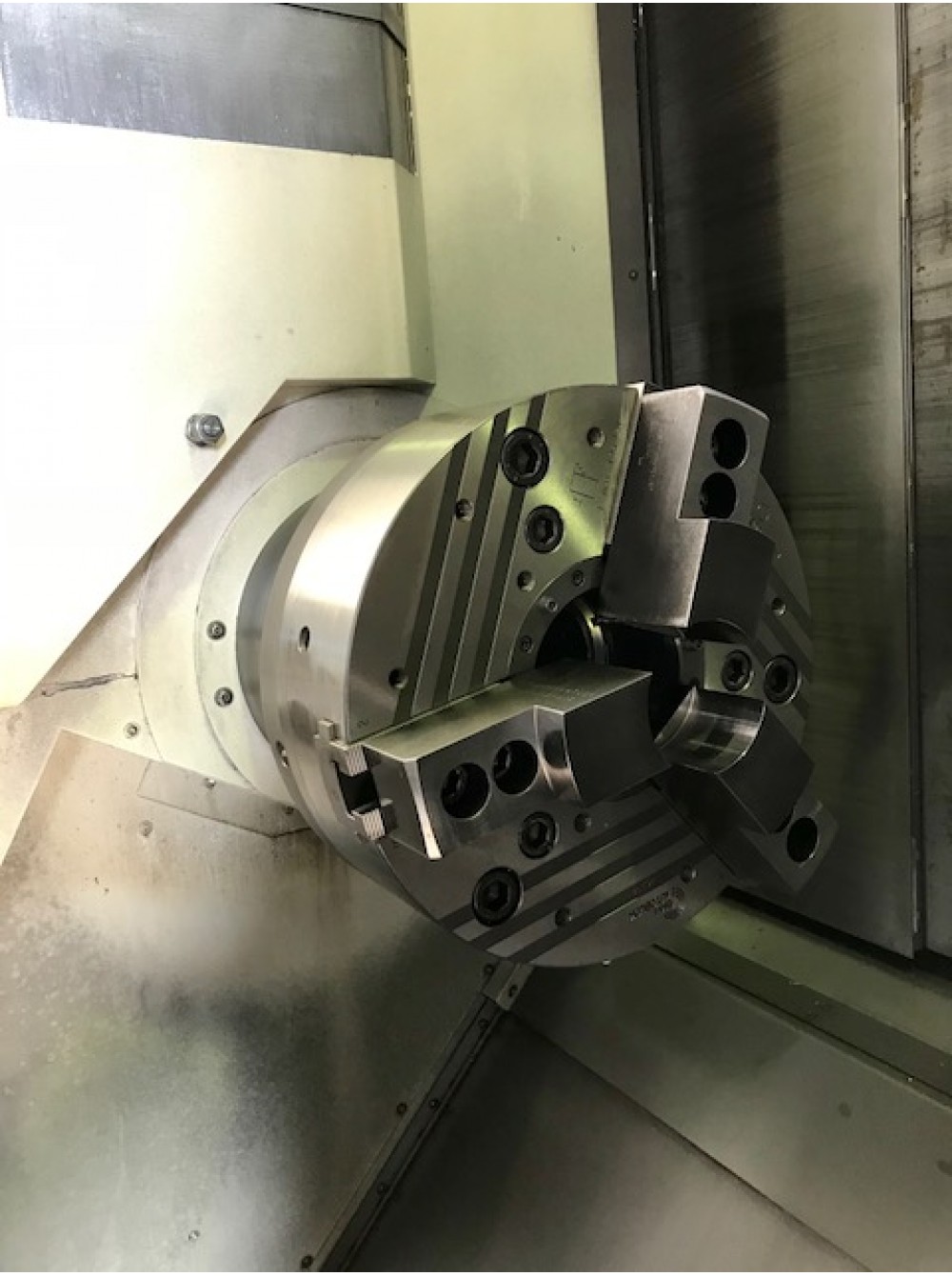

- 2  патрона SMW AUTOBLOK с 3 кулачками  / силовые патроны

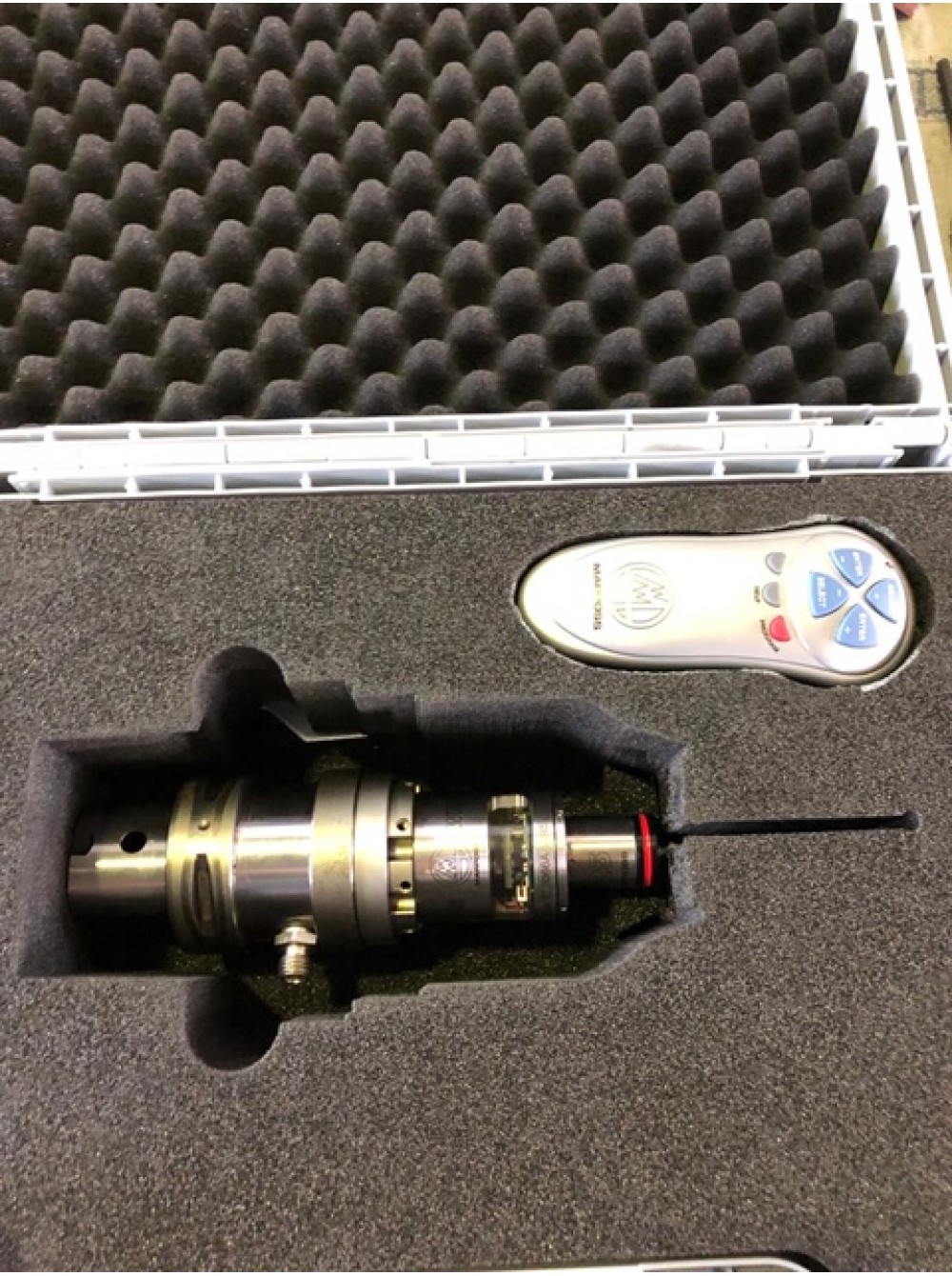

- зонд Marposs с программным обеспечением, - система извлечения, - больший бак для охлаждающей жидкости

для системы ленточных фильтров, вместимость: 1000 л.

Машина может быть проверена по предварительной записи на заводе под напряжением.

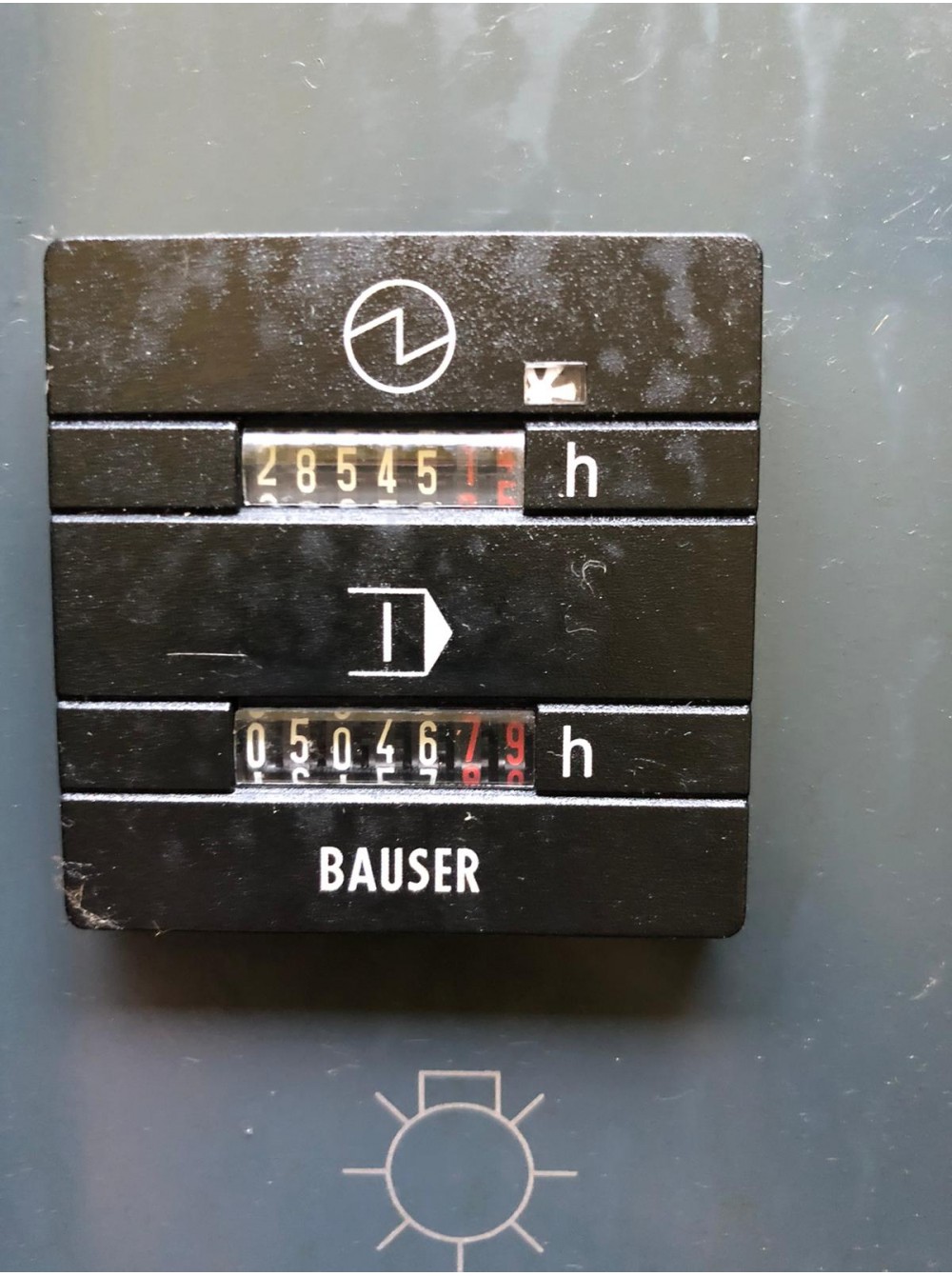

Машина на (10/01/2010): 28 545

Часы шпинделя (01.10.2010): 5,046

Состояние: очень хорошее, готово к немедленному использованию

Сердцем машины является встроенная передвижная колонна с поворотом

фрезерный шпиндель и интерполирующая ось В. Высокоэффективные токарные работы

Возможна также сложная 5-осевая одновременная обработка.

Основные данные машины:

* Часть полого зажимного устройства (гидравлическая)

* Ось C

* Перекрестное скольжение выше с поворотным / фрезерным шпинделем в качестве шпинделя двигателя

с гидравлическим зажимом при повороте, держатель инструмента: Capto C6

* Ось Y: +/- 200 мм

* Ось B: +/- 120 °

* Журнал дискового инструмента

* абсолютные, прямые измерительные системы по осям X, Y, Z1

* Интерфейс USB, интерфейс Ethernet

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

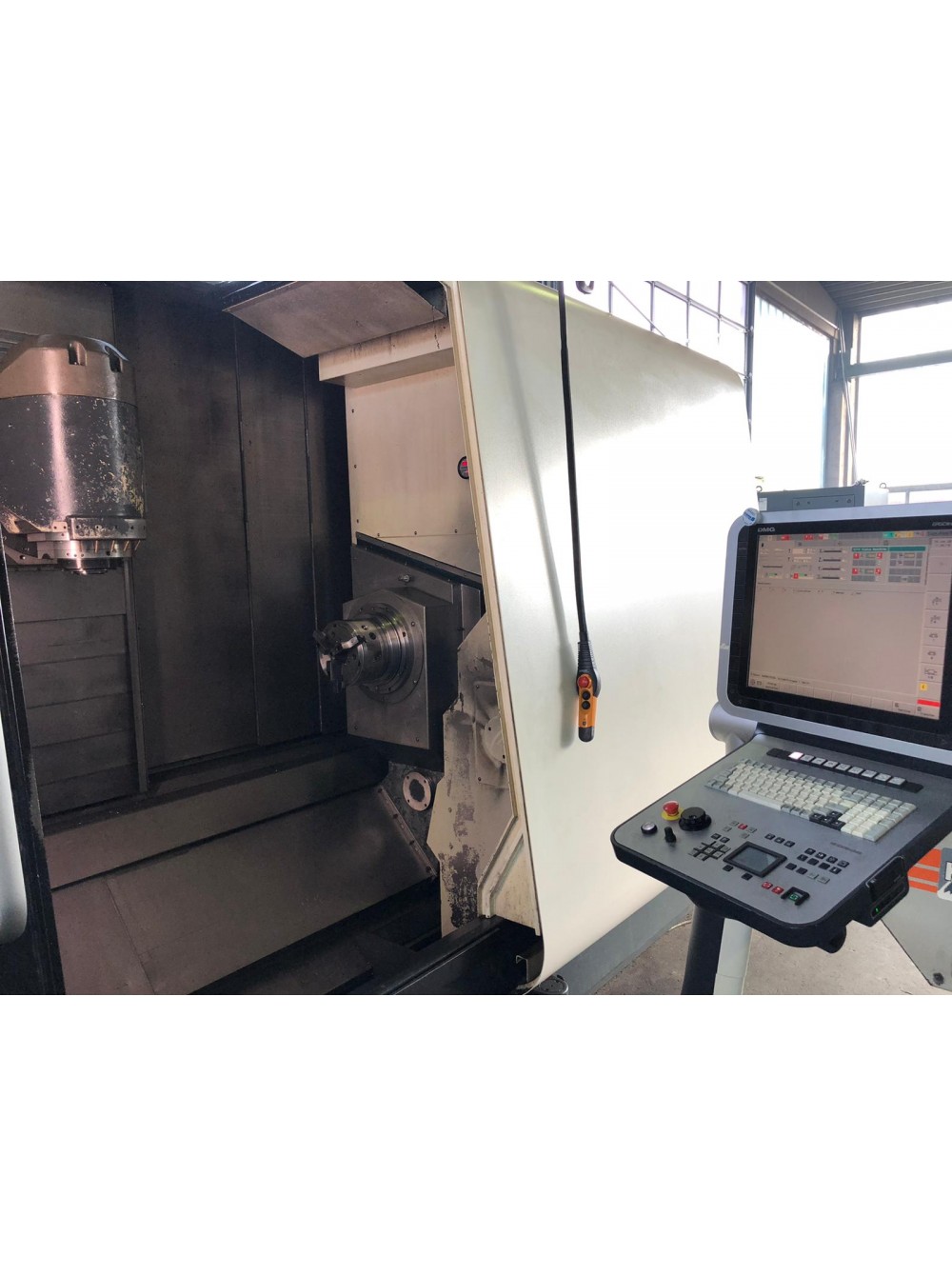

* Управление: Heidenhain CNC Pilot 4290, 3-D контроль пути

ПОВОРОТ ПЛЮС

Рабочая зона:

* Диаметр качания над кроватью: 630 мм

* Диаметр поворота: 630 мм

* Расстояние шпинделя: 1,510 мм

* Максимальный диаметр стержня: 65 мм

Главный диск I:

* Мощность привода (100% ED): 24 кВт

* Мощность привода (40% ED): 34 кВт

* Диапазон скоростей от - до: - 5000 об / мин

* Крутящий момент (100% ED): 280 Нм

* Максимальный крутящий момент (40% ED): 380 Нм

* Скорость оси C: - 5000 об / мин

* Крутящий момент оси C (удерживающий момент): 280 Нм

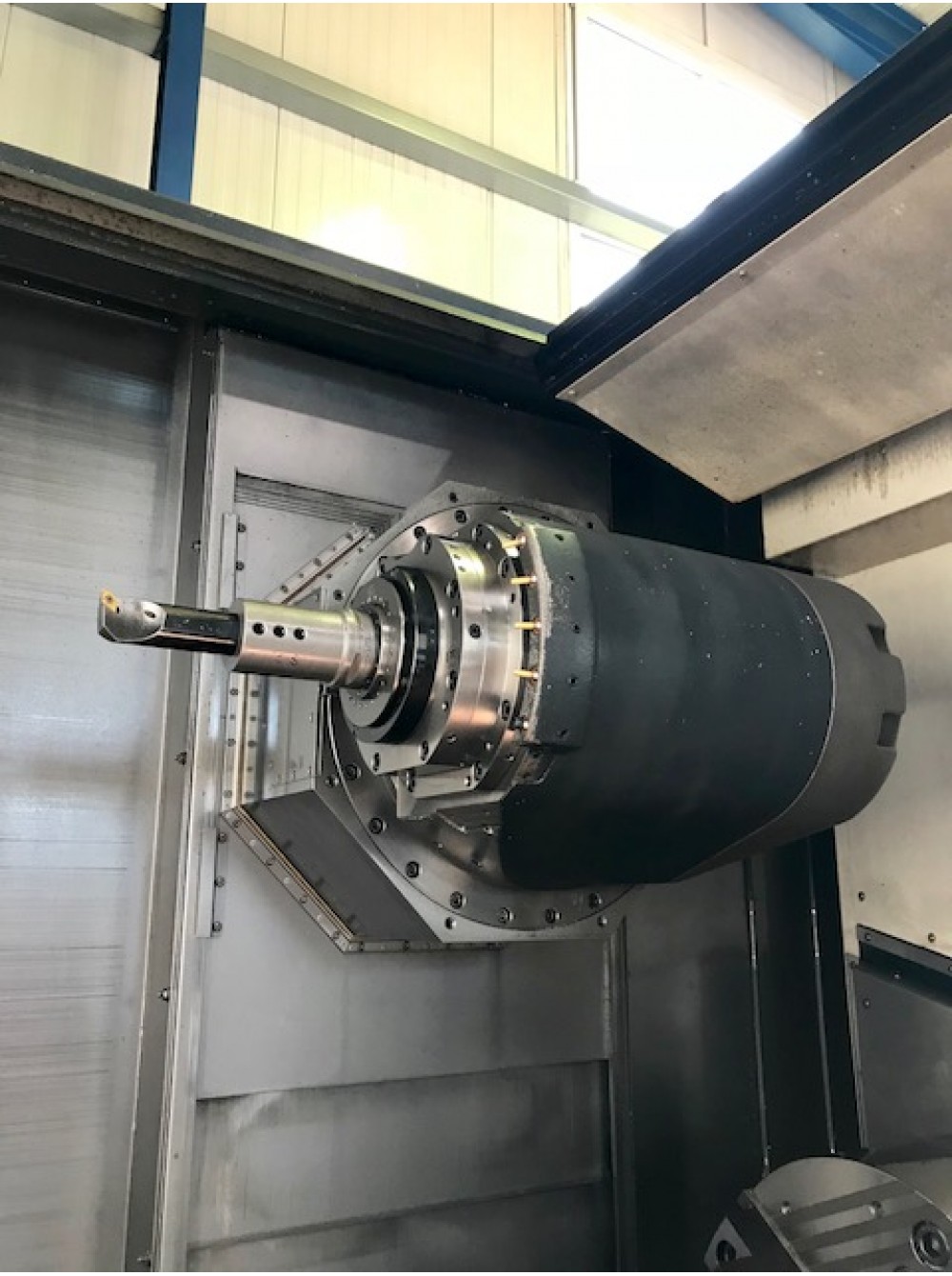

Токарный / фрезерный шпиндель:

* Держатель инструмента: Capto C6

* Скорость шпинделя: - 12000 об / мин

* Мощность привода (100% ED): 13,2 кВт

* Мощность привода (40% ED): 22 кВт

* Крутящий момент (100% ED): 60 Нм

* Крутящий момент (40% ED): 100 Нм

* Частичная ступенька оси шпинделя: 0 градусов

* Удерживающий момент заблокирован: 1000 Нм

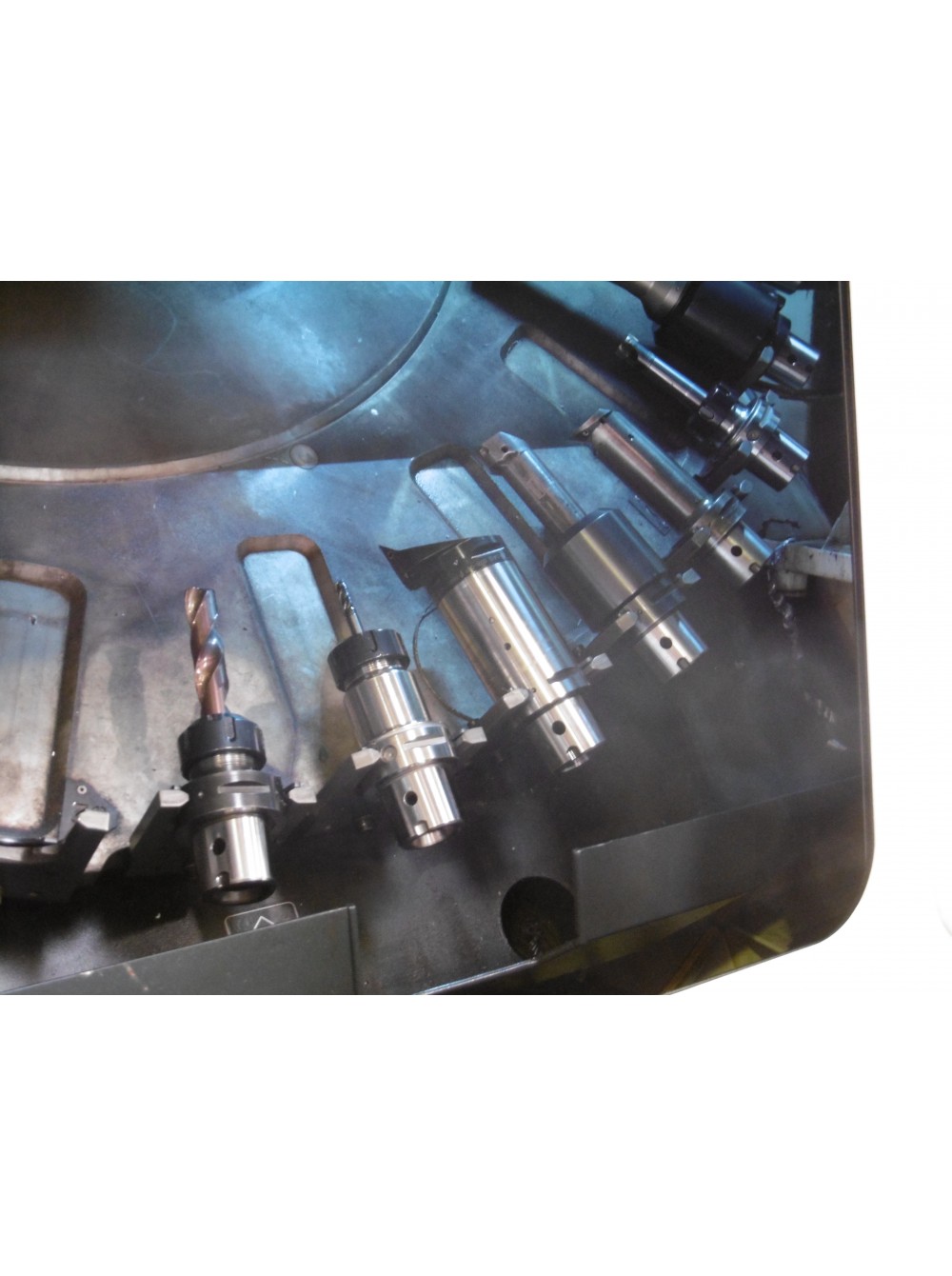

Инструментальный журнал:

* Количество инструментов: 36

* Максимальная длина инструмента: 400 мм

* Максимальный диаметр инструмента: 80 мм

* Максимальный вес инструмента: 10 кг

* Размеры машины ок. (Ширина / глубина / высота):

6860 х 4220 х 2530 мм

* Общий вес машины прибл .: 18,5 т

ОБОРУДОВАНИЕ:

* Устройство промывки патрона на встречном шпинделе, снаружи

* Перепад давления для главного шпинделя

* Главный шпиндель как интегрированный мотор шпинделя ISM 102

- Мощность привода: 35/45 кВт (100/40% ED)

- Крутящий момент: 600/700 Нм (100/40% ED)

- Диапазон скоростей: 20 - 4000 об / мин

- Частичное полое зажимное устройство (гидравлическое)

- Внутренний диаметр трубы: 104 х 848 мм в глубину

- ось С и тормоз шпинделя (гидравлический)

* Функция задней бабки для встречного шпинделя

- Мехатронный контроль поддерживающей силы в программе по выбору

- Усилие поддержки: 250 - 600 даН, CTX beta / beta TC

- Усилие поддержки: 250 - 1200 даН, CTX gamma TC

* Встречный шпиндель ISM 102, ось С вместо задней бабки

- Счетчик шпинделя как встроенный мотор шпинделя

- Мощность привода: 35/45 кВт

- Частичное полое зажимное устройство, гидравлическое (диаметр вытяжной трубы: 104 мм)

- ось С и тормоз шпинделя (гидравлический)

- Базовая направляющая (Z3), сервопривод переменного тока с шарико-винтовым приводом и стояночным тормозом,

система измерения абсолютного положения в двигателе подачи

- Система охлаждения консоли двигателя и двигателя шпинделя

* Соединение электрическое / механическое для масляного тумана

* Держатель инструмента Capto C6 (Sandvik) вместо HSK-63A

* Распылитель охлаждающей жидкости

* Отдельное устройство ограничения скорости для силового патрона с указанными скоростями,

которые ниже макс. скорость машины, на шпиндель требуется

* Отдельное ограничение скорости для встречного шпинделя

* Нет постоянного отдыха доступны

* Документация завершена.

* Опционально доступно (не включено в предложение):

- Держатели инструмента Capto, ок. 37 штук

- 1 патрон SCHUNK ROTA THW плюс 260-81,1 патрон SCHUNK ROTA THW плюс 215-62,

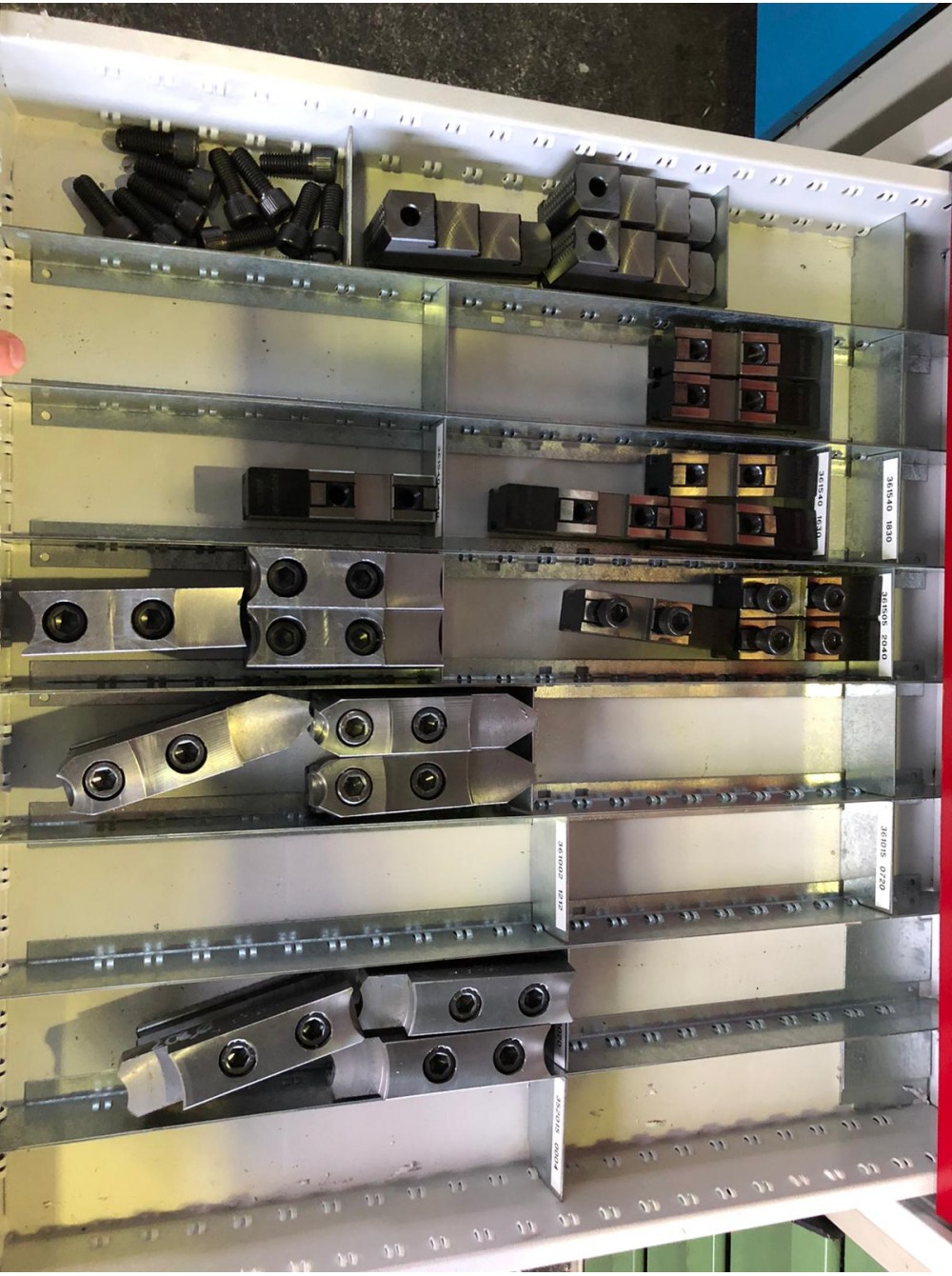

С различными твердыми и мягкими челюстями.

Нет гарантии правильности и полноты технических деталей.

и и аксессуары.

технические детали / дополнения / аксессуары:

диаметр поворота 630 мм

длина поворота 1,510 мм

управление Heidenhain CNC Pilot 4290

решетки проходят вокруг кровати 630 мм

материал бара максимум 65 мм

с-оси

ось у +/- 200 мм

ось b +/- 120 °

диапазон скорости вращения макс. 5000 об / мин

Макс. Крутящий момент 100% ED: 280 нм

Макс. Крутящий момент 40% ED: 380 Нм

максимальная скорость вращения оси C: 5000 об / мин

Крутящий момент оси C: 280 Нм

инструмент конусный Capto C6

скорость шпинделя: - 12000 об / мин

мощность - фрезерный шпиндель 100% ED: 13,2 кВт

мощность - фрезерный шпиндель 40% ED: 22 кВт

максимум крутящий момент на шпинделе 100% ED: 60 Нм

максимум крутящий момент на шпинделе 40% ED: 100 Нм

инструментальный магазин:

Количество инструментов в журнале 36 штук

максимум длина инструмента 400 мм

максимум диаметр инструмента 80 мм

максимум вес инструмента 10 кг

размеры (Ш / Д / В): 6860/4220/2530 мм

общая потребляемая мощность 110 кВА

вес машины около 18,5 т
