CTX gamma 3000 TC 14.06.1
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

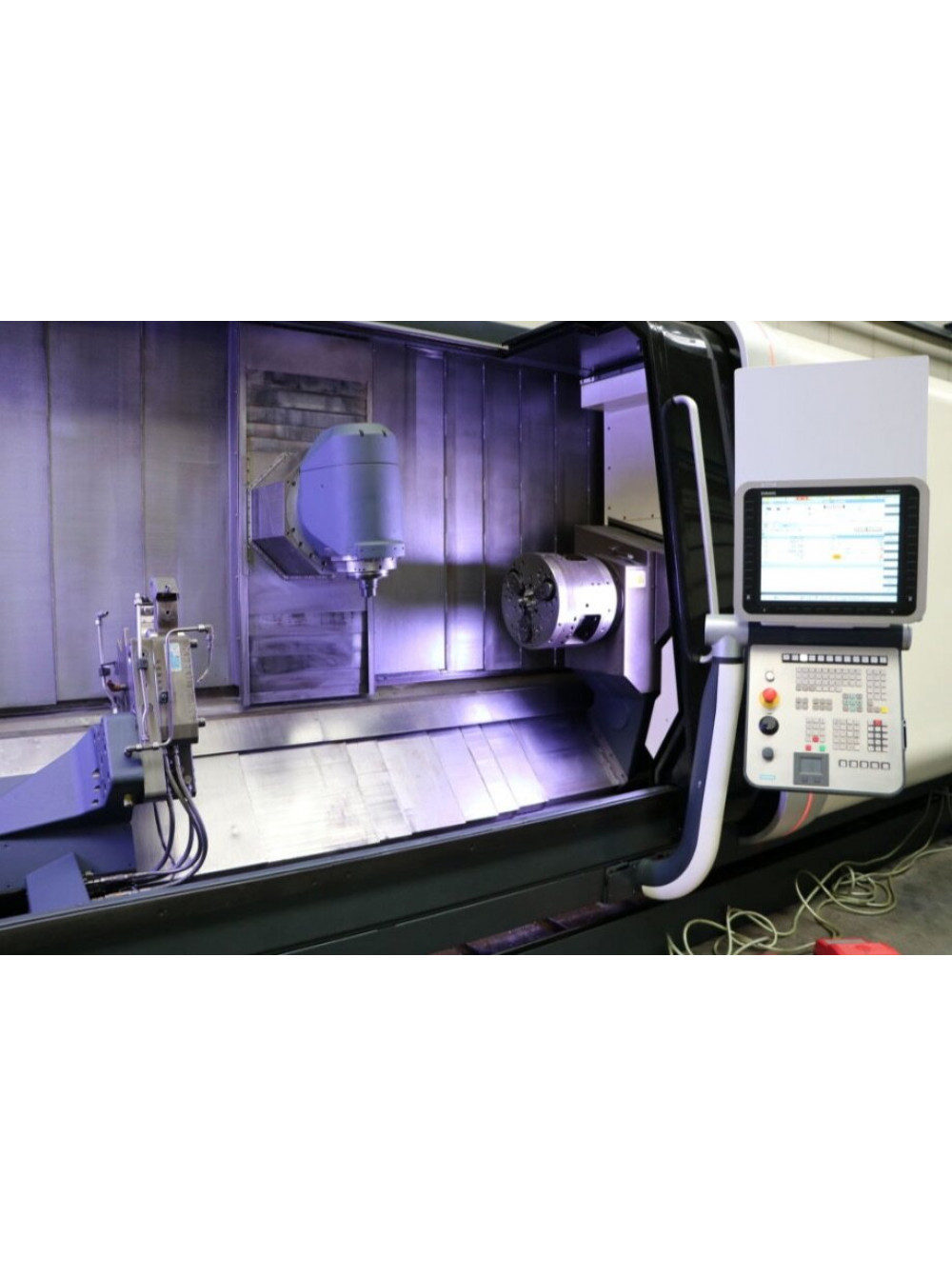

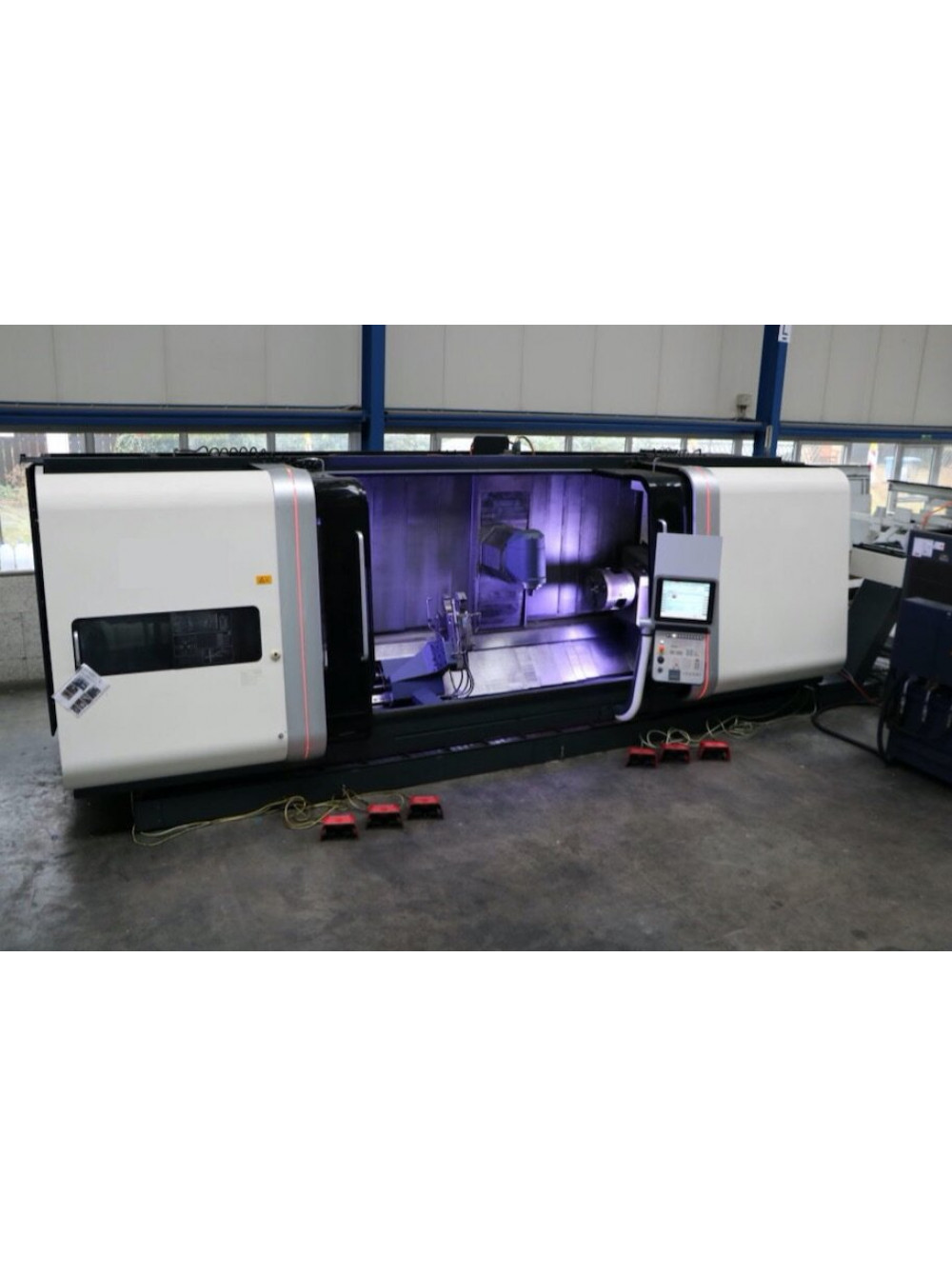

Токарно-фрезерный центр
Модель: CTX gamma 3000 TC
Производитель: DMG
Год: 2013
Местоположение: Germany

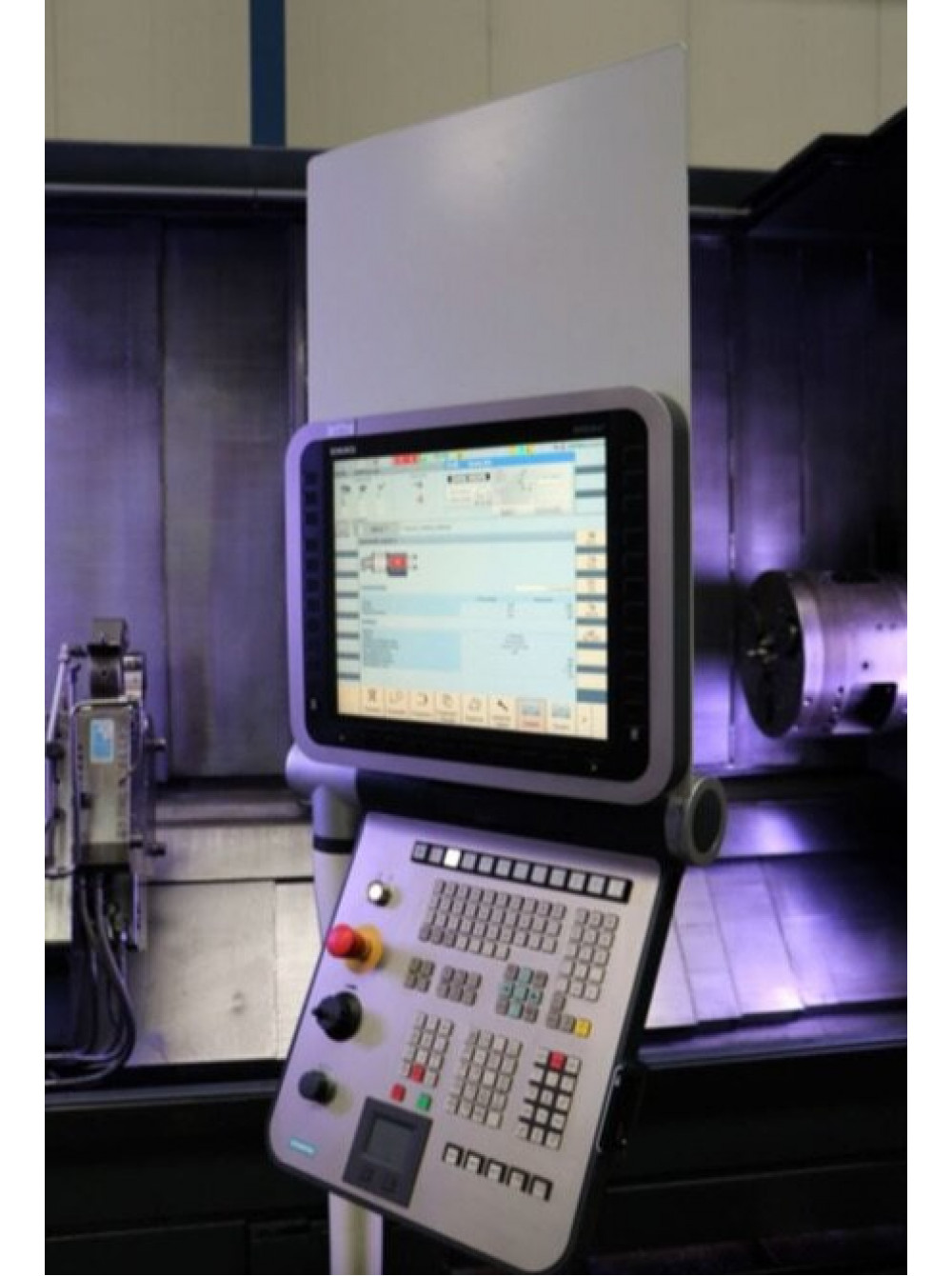

Control: Siemens Sinumerik 840 D SL
Оси
Перемещение по оси X мм: 650
Перемещение по оси Y мм: + 200
Перемещение по оси Z мм: 3050
Поворот фрезерной головы по оси B: ± 120º
Быстрое перемещение X, Z, Y м / мин: 50 50 40
Главный шпиндель:
Мотор шпинделя: ISM 127
Частота вращения шпинделя об / мин: 2500
Мощность шпинделя кВт: 40
Крутящий момент Нм: 2200
Гидравлическое частичное зажимное устройство Внутренний диаметр вытяжной трубы: 127 мм
Контршпиндель
Двигатель шпинделя: ISM 102 Plus
Частота вращения шпинделя об / мин: 2500
Мощность привода кВт: 40
Крутящий момент Нм: 1700/2200

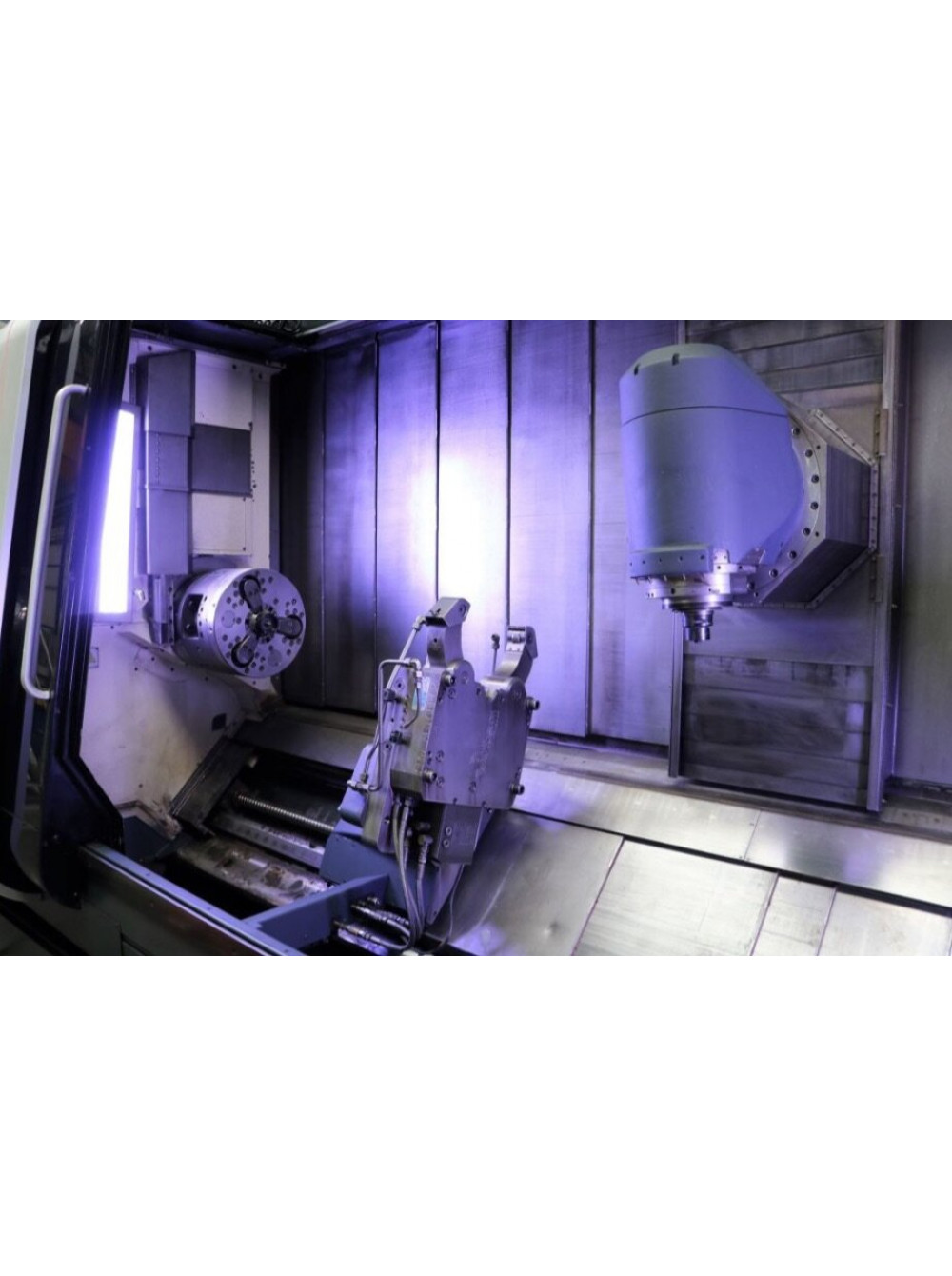

Фрпезерная голова:
Держатель инструмента: Capto 6
Мощность шпинделя : 24 кВТ
Скорость шпинделя 12 000 об.мин
Количество пазов для инструментов St .: 120
Оборудование:
Измерительный щуп
Фрезерный пакет: фрезирование зубьев
Конвейер для стружки
Самоцентрирующиий люнет
Все остальное по запросу
Помпа охлаждающей жидкости 80 бар и бак охлаждающей жидкости объемом 980 литров
Подача охлаждающей жидкости через шпиндель, помимо прочего
Axes
X axis travel mm: 650
Y axis travel mm: + 200
Z axis travel mm: 3050
Smallest division degree B axis: ± 120º
Turning diameter max. mm: 700
Turning length max. mm: 3000
Distance between points mm: 2600
Turning diameter over bed max. mm: 630
Rapid displacement X, Z, Y m / min: 50 50 40
Main spindle
Spindle motor: ISM 127
Spindle speed rpm: 2,500
Spindle power kW: 40
Torque Nm: 2200
Hydraulic partial clamping device Inner diameter of draw tube: 127 mm
Sub spindle
Spindle motor: ISM 102 Plus
Spindle speed rpm: 2,500
Drive power kW: 40
Torque Nm: 1700/2200
Hydraulic C axis and spindle brake
Sub spindle travel mm: 2500
Upper turret
Tool holder: Capto 6
Number of tool slots St .: 120
Index time. 30º s: 0.44
Equipment
Measurement of the piece
Milling package: gear milling by carving process
Chip conveyor

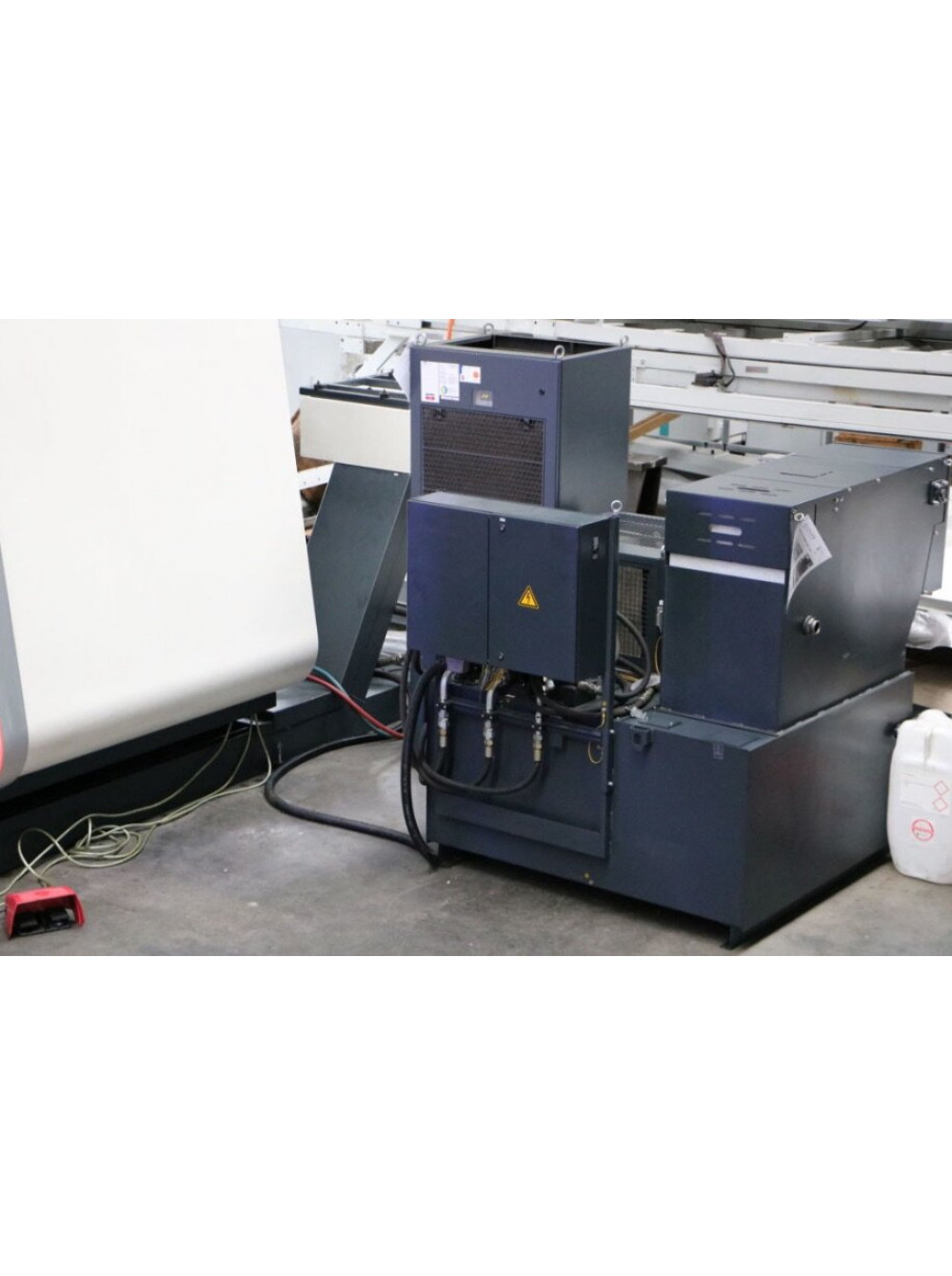

80 bar coolant pump and 980 liter coolant tank
Coolant supply via IKZ, among other things

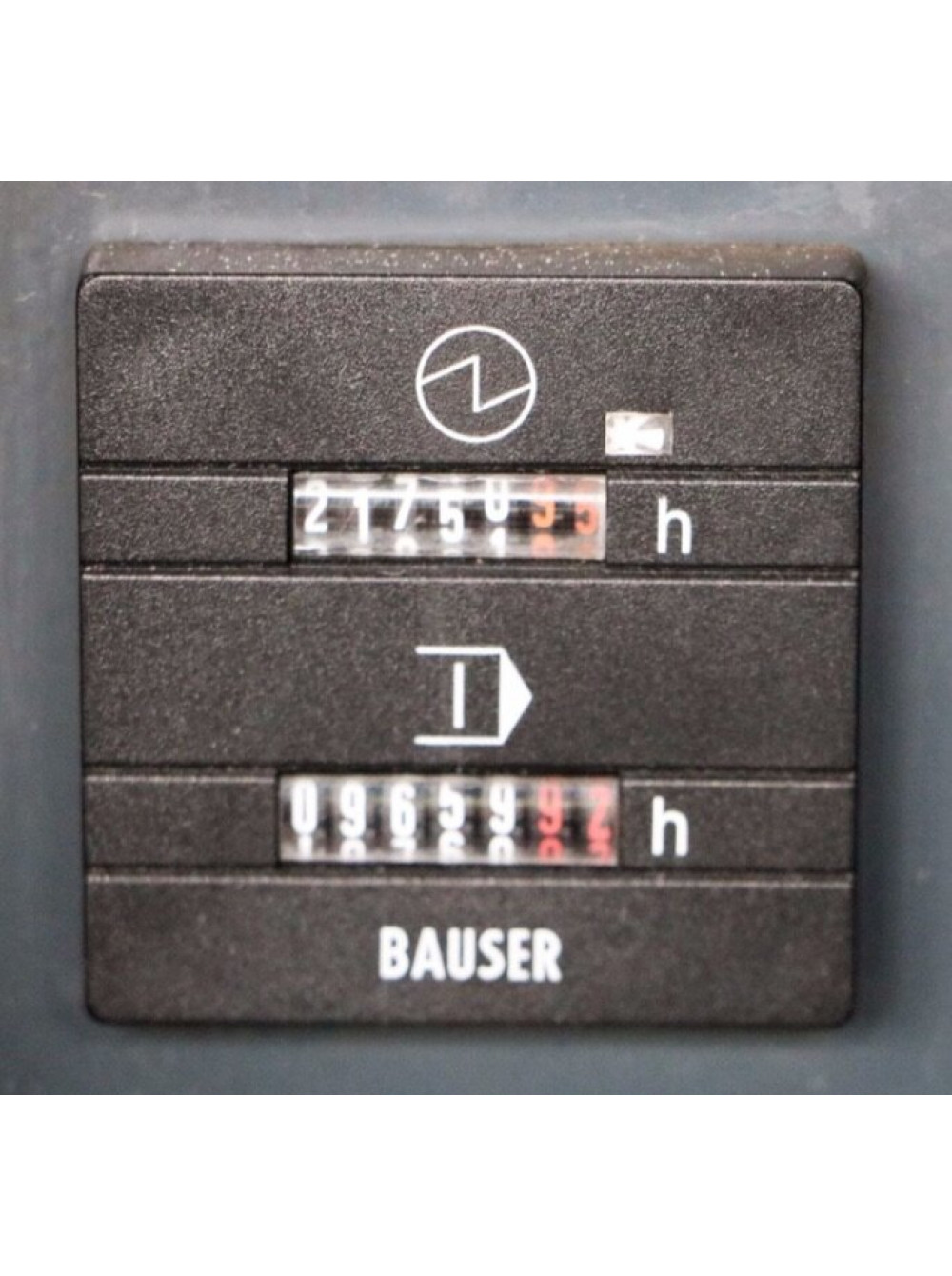

Operating hours
Ignition time h: 21,750
Cutting time h: 9659
Basic machine dimensions / weight
Length mm: 11000
Width mm: 4400
Height mm: 2900
Weight kg: 33.000
| Токарні ЧПК | |
| Діаметр обробки деталі мм | 700 |
| Довжина обробки мм діапазон | 1500 и более |
| Управління ЧПУ | Siemens |
| Рік випуску | 2013 |
| Діаметр обробки мм діапазон | 600-799 |
| Довжина обробки мм | 3000 |
| Токарні автомати | |
| Швидкість обертання шпинделя | 2500 |
