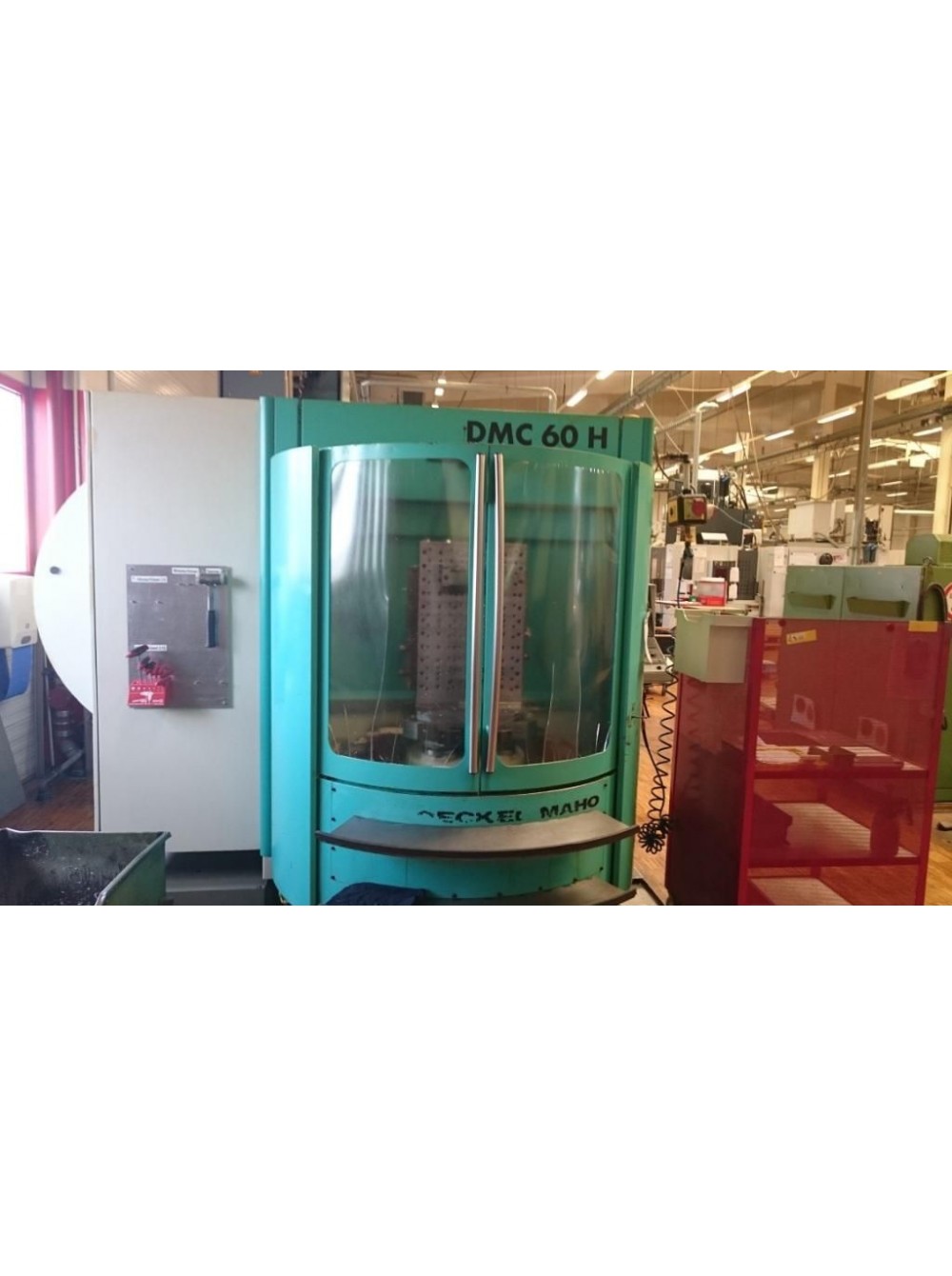

DMC 60 H Горизонтальный 4-осевой обрабатывающий центр с ЧПУ
Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.
D E C K E L M A H O (Германия)
Горизонтальный 4-осевой обрабатывающий центр с ЧПУ с сменой инструмента и
Автоматический сменщик поддонов
DMC 60 H
Год 1995
Рабочий диапазон: поперечный ход по оси X 600 мм
Вертикальный ход по оси Z 560 мм
Поперечный ход по оси Y 560 мм
Таблица индексации B Ось 360,000 х 0,001 °
Площадь зажима поддона / стола 500 х 400 мм
Максимальный размер заготовки xØ x высота ок. 750 х 700 мм
Максимальный вес заготовки 400 кг
Время смены поддонов 6 - 7,5 сек.
Скорость стола 25 об / мин
Держатель инструмента хвостовик SK 40
Размер инструмента Ø х длина а. Вес 100 х 315 х 8 мм / кг
Скорость шпинделя, бесступенчатая 15000 об / мин
Подача, оси XY / Quickfeed 01- 20/40 м / мин
Привод шпинделя ок. 12/20 кВт
Общая электрическая нагрузка, ок. 40 кВт - 400 В - 50 Гц
Вес, ок. 10000 кг
Аксессуары / Особые Особенности
* 4-осевое управление ЧПУ делает SIEMENS 840C со всеми функциями программного обеспечения
И обычные варианты, циклы и подпрограммы. С графикой.
1. Система смены поддонов перед машиной с защитой от брызг, внешний поддон
используется для зажима / разжима заготовок вне рабочей зоны.
2. Автоматический 40-позиционный магазин инструментов, расположенный на левой стороне станка,
с дверцей для замены / замены инструментов снаружи.
* BLUM Tool Блок управления Brakage с лазером, встроенный в боковую сторону стола.
* RENISHAW Система измерения детали, но без измерения образца.
* Шпиндель подачи охлаждающей жидкости и инструмент, с отдельным стоящим устройством давления охлаждающей жидкости
сделать модель KNOLL RF 200/1100 со встроенным циклонным фильтром и ленточным фильтром,
KNOLL Чип конвейер Модель 400 K 1
Полностью покрытая рабочая зона с большими раздвижными дверями.
| Фрезерні ЧПК | |
| Вісь X | 600 |
| Вісь Y | 560 |
| Вісь Z | 560 |
| Швидкість шпінделя | 15000 |
| Система управління | SIEMENS 840 |
| Рік випуску | 1995 |
| Вісь X діапазон | 500-699 |
| Вісь Y діапазон | 500-699 |
