Doosan PUMA MX 2100ST [LST] | 22.07.2025

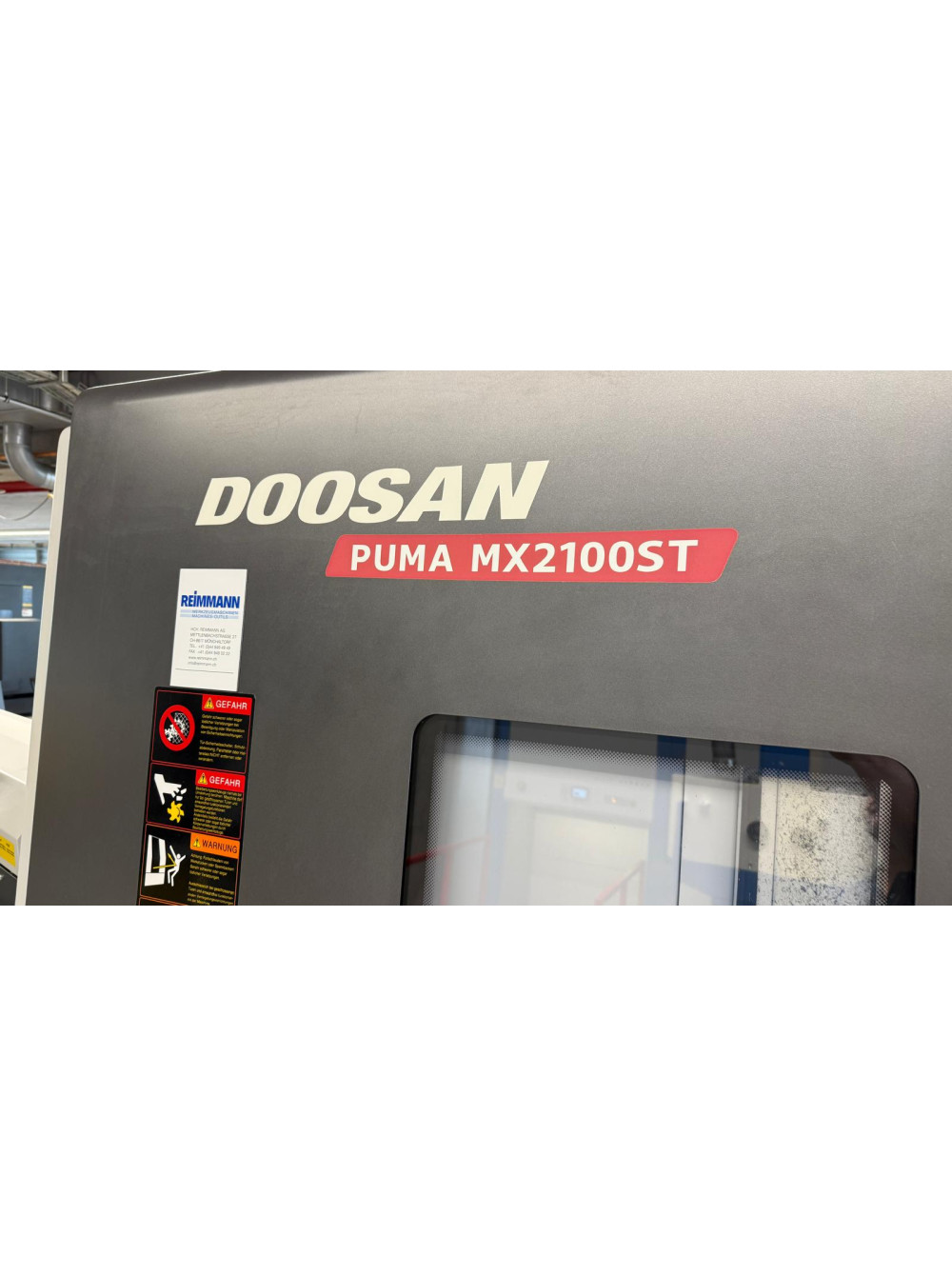

Doosan PUMA MX 2100ST [LST]

Виробник: Doosan
Країна: Південна Корея
Система ЧПК: FANUC 31i (опція – FANUC 31i-5 AX)

Напрацювання шпинделя: 3 670 год

Технічні характеристики:

Переміщення по осях:
Вісь X1: 565 мм
Вісь Z1: 1050 мм [опція – 1550 мм]
Вісь Y: ±85 мм (170 мм)
Вісь A: 1050 мм
Вісь B: ±120° (240°)
Вісь C1/C2: 360°, індексація 0,001°
Вісь X2: 187 мм
Вісь Z2: 1050 мм

Робоча зона:
Максимальний діаметр обробки: 540 мм
Рекомендований діаметр у патроні: 210 мм
Максимальна довжина обробки: 1020 мм [опція – 1520 мм]
Максимальна маса заготовки:
– в патроні: 120 кг
– в центрах: 600 кг

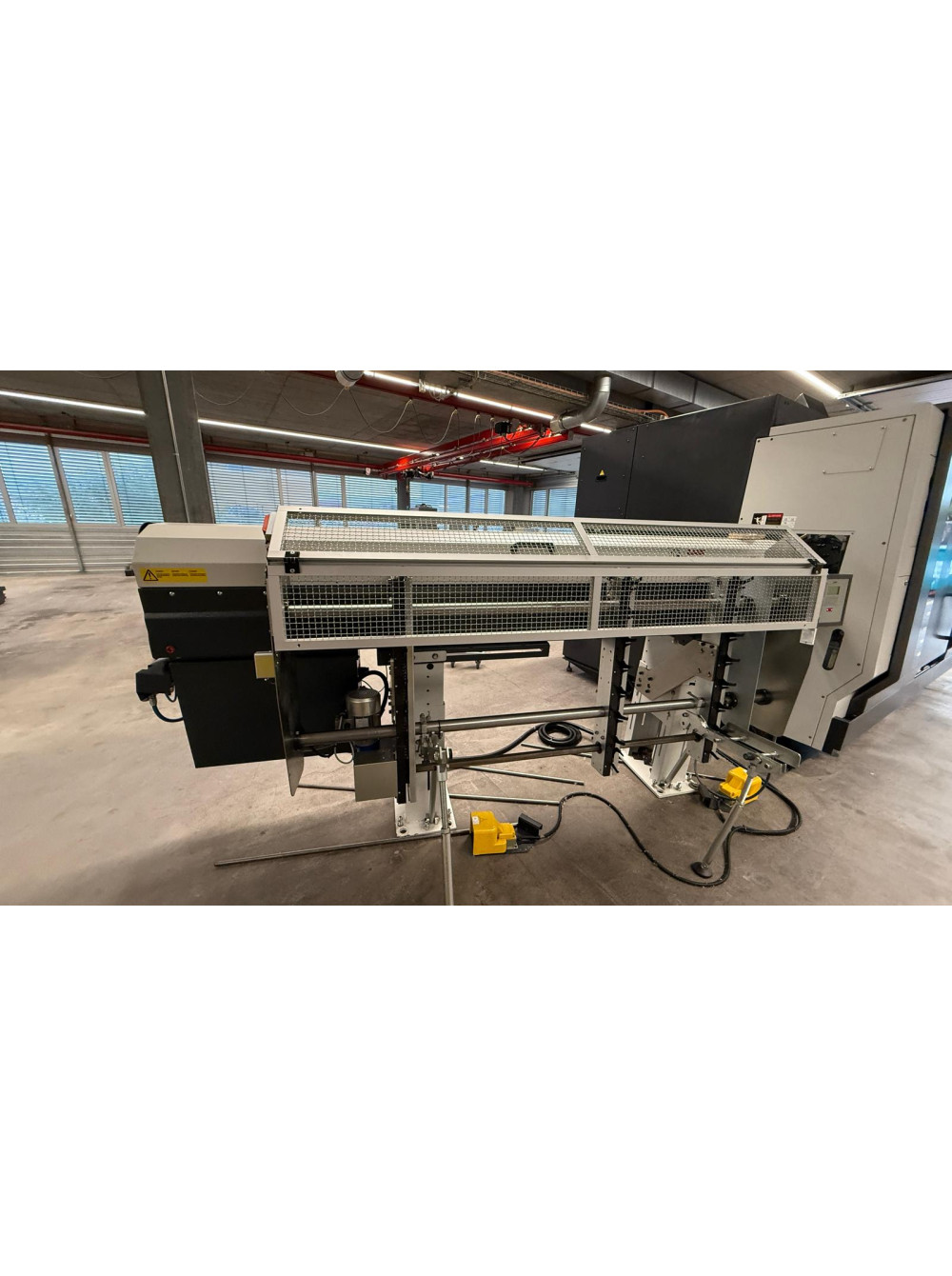

Максимальний діаметр обробки з прутка: 65 мм

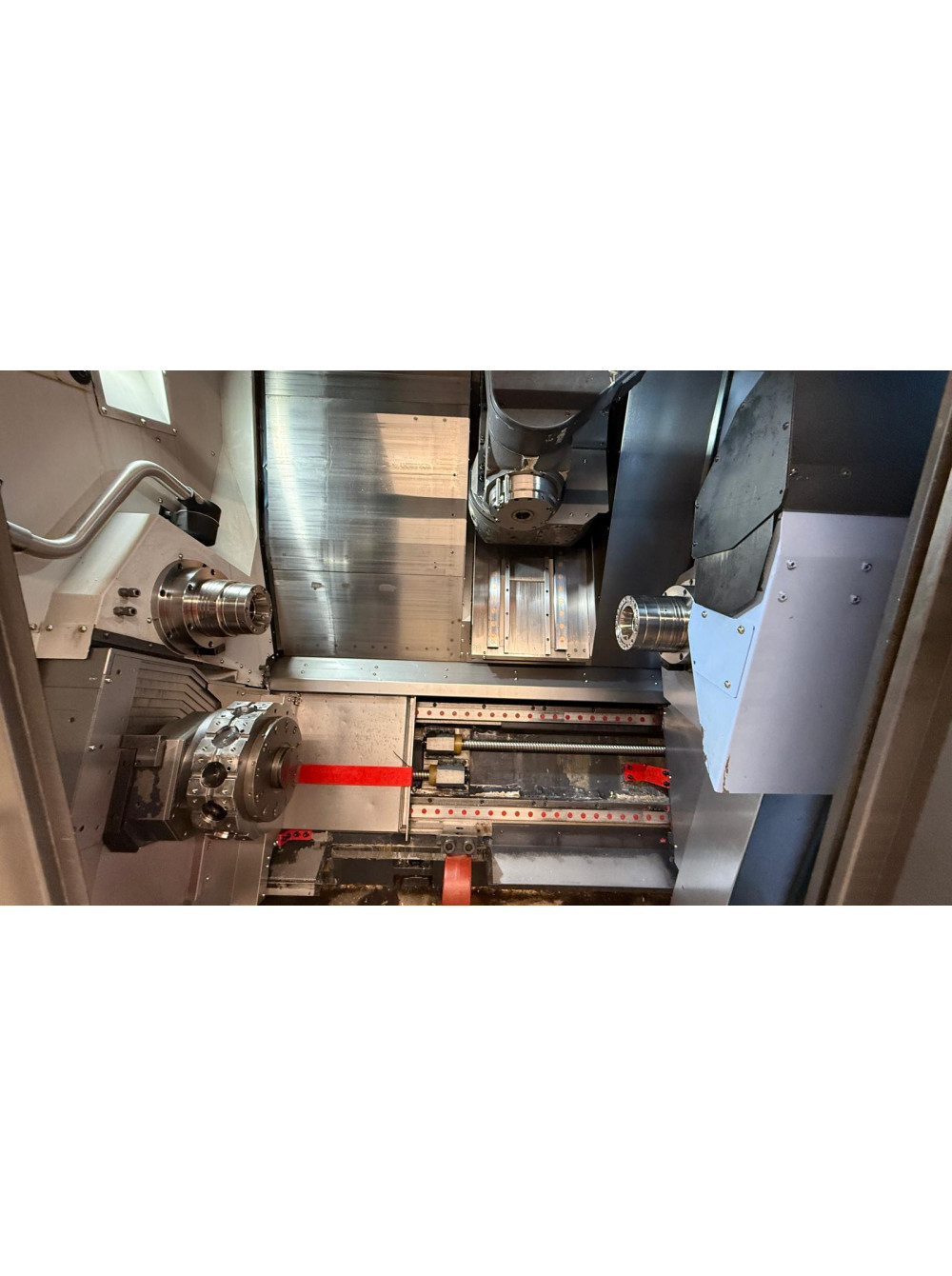

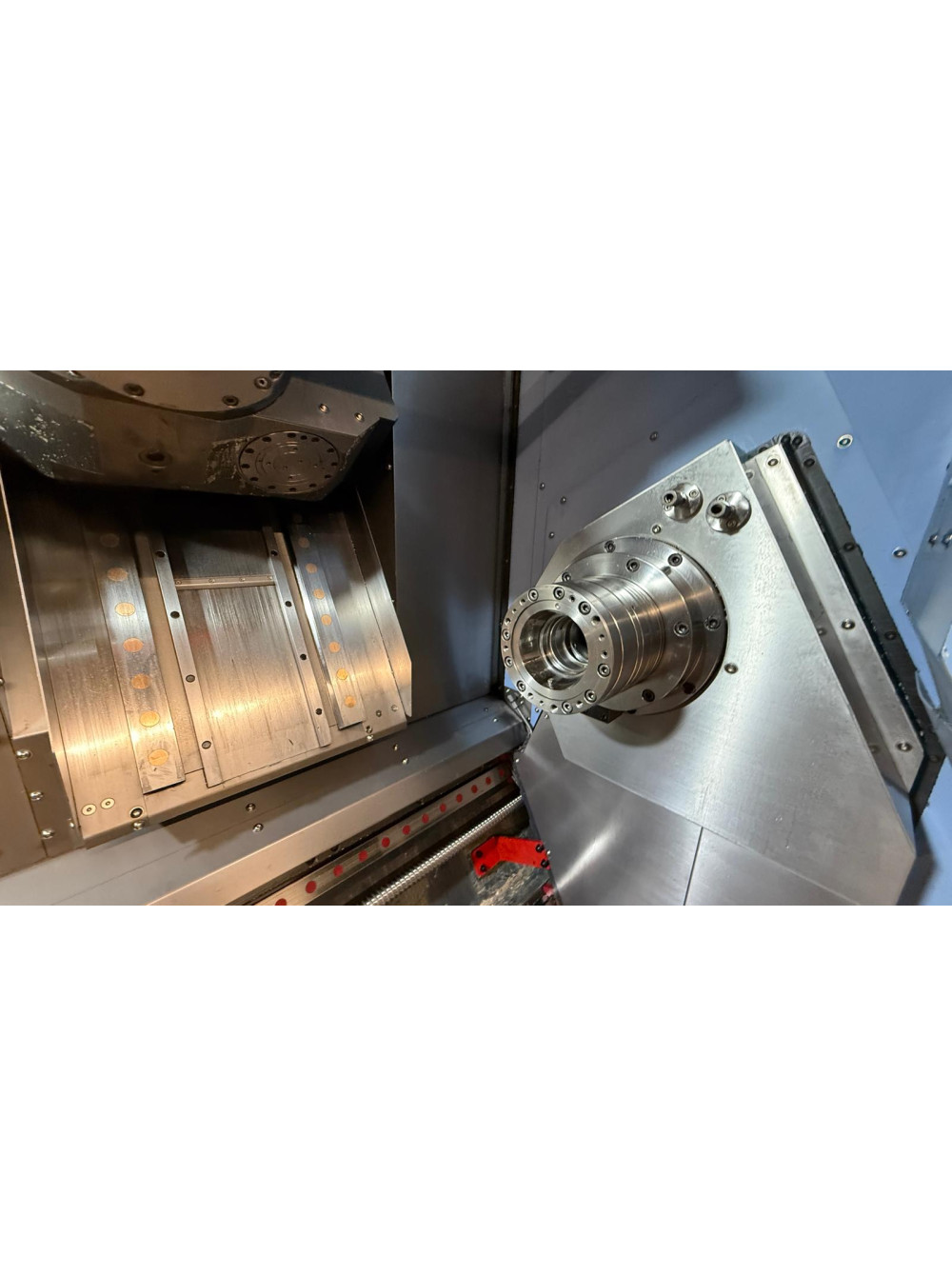

Шпинделі:
Кількість: 2 (ліва і права головки)
Патрон: Ø210 мм (8")
Шпинеленосій: ASA A2-6
Отвір шпинделя: Ø76 мм
Отвір тягової трубки: ліва – Ø68 мм, права – Ø65 мм
Потужність приводу: 22 / 18,5 кВт
Максимальна швидкість обертання: 5000 об/хв
Макс. момент обертання: 318 Н·м
Гальмівний момент осі C: 1001 Н·м

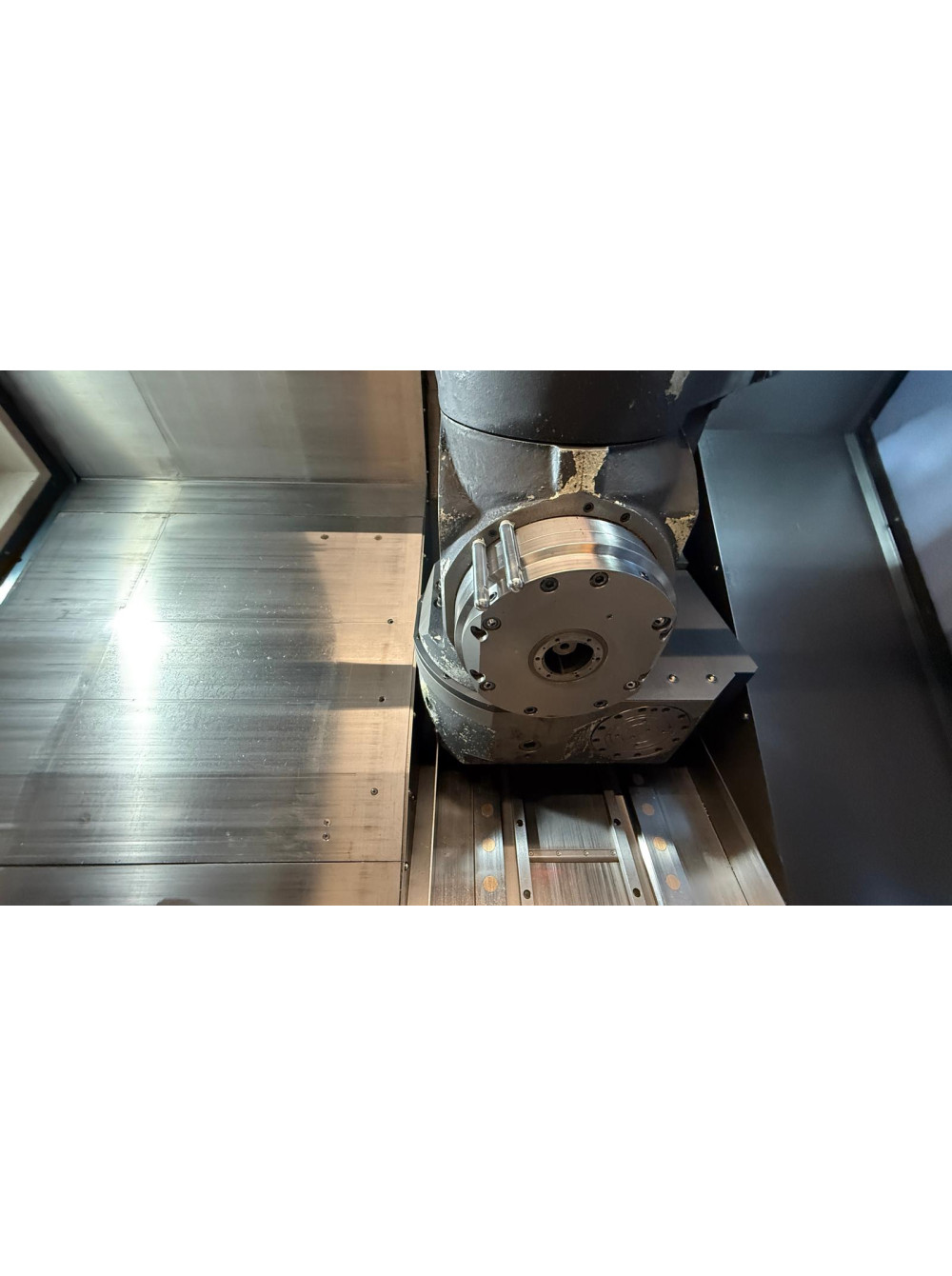

Фрезерна шпиндельна головка:
Тип: Вбудований (Built-In)
Система кріплення: CAPTO C6 (опція – HSK-A63)
Потужність: 18,5 / 15 / 11 кВт
Швидкість обертання: до 12 000 об/хв
Макс. момент: 81 Н·м
Час переіндексації осі B: 2 с

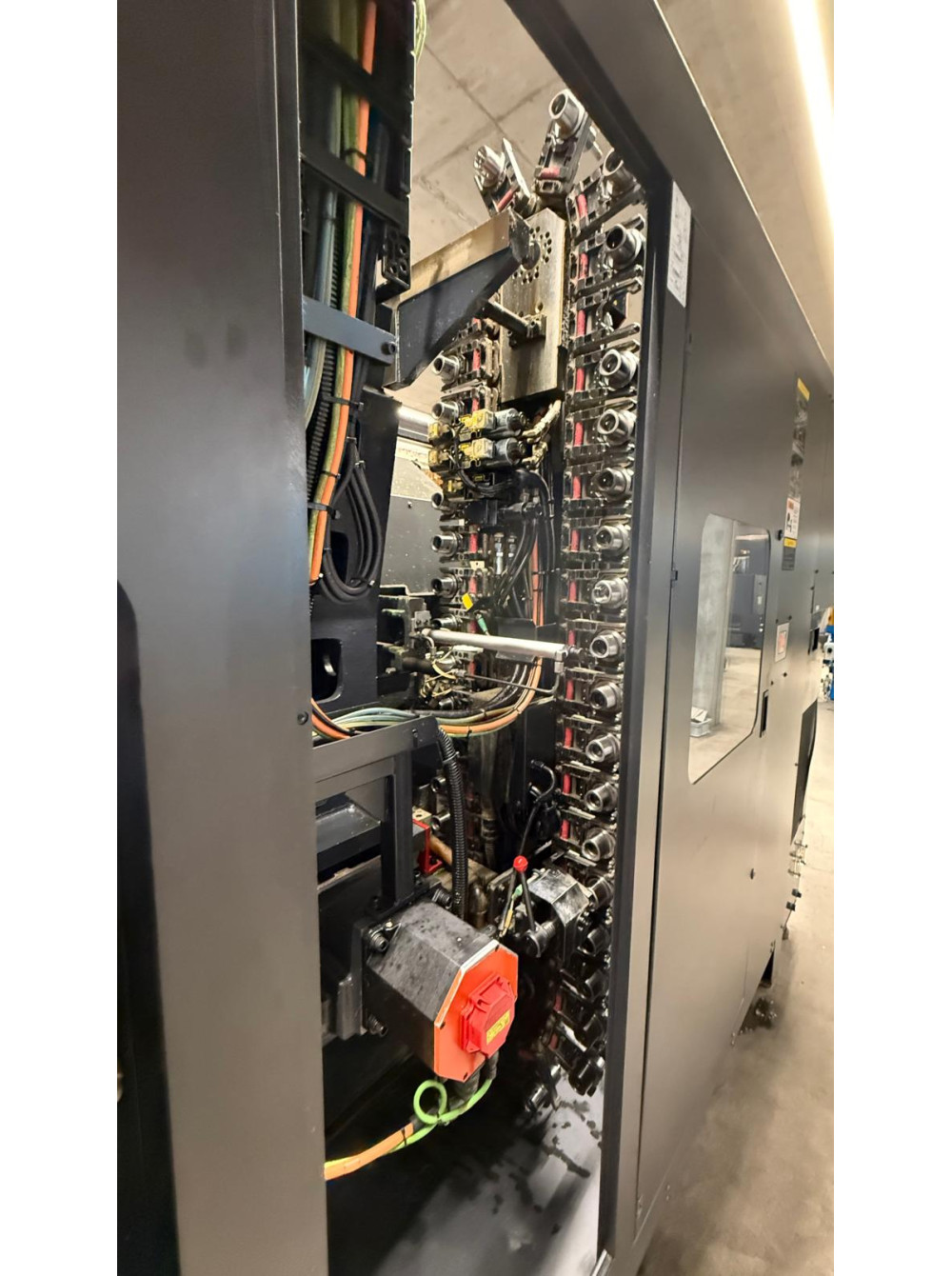

Інструментальний магазин:
Кількість позицій: 40 (опція – 80)
Максимальний діаметр інструменту: 90 мм (120 мм при вільних сусідніх комірках)
Максимальна довжина: 300 мм
Максимальна вага: 9 кг
Тип зміни інструменту: фіксована адреса
Час зміни інструменту: 2 с
Час зміни «стружка–стружка»: 10 с
Тип системи: Шарнірна рука

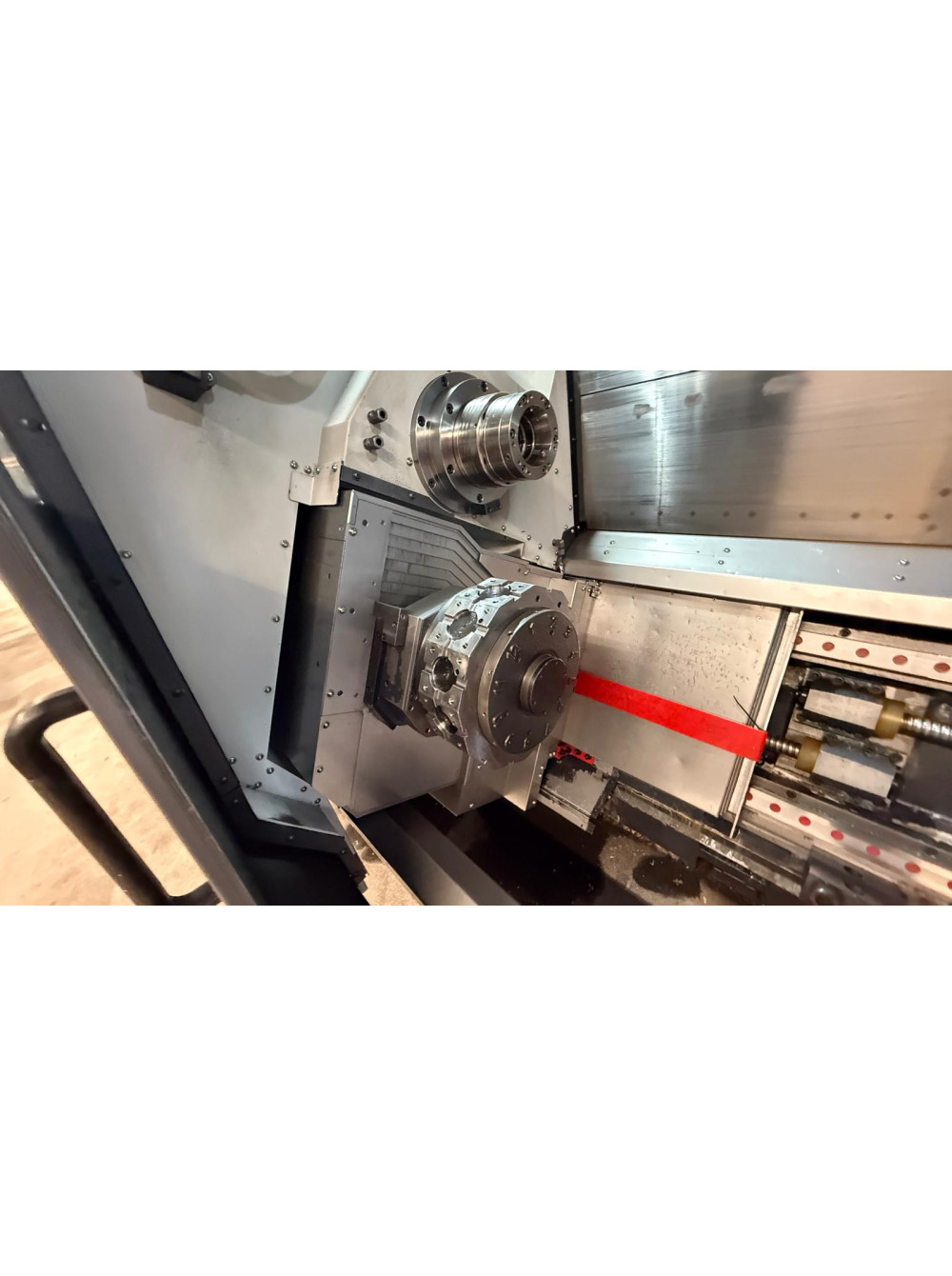

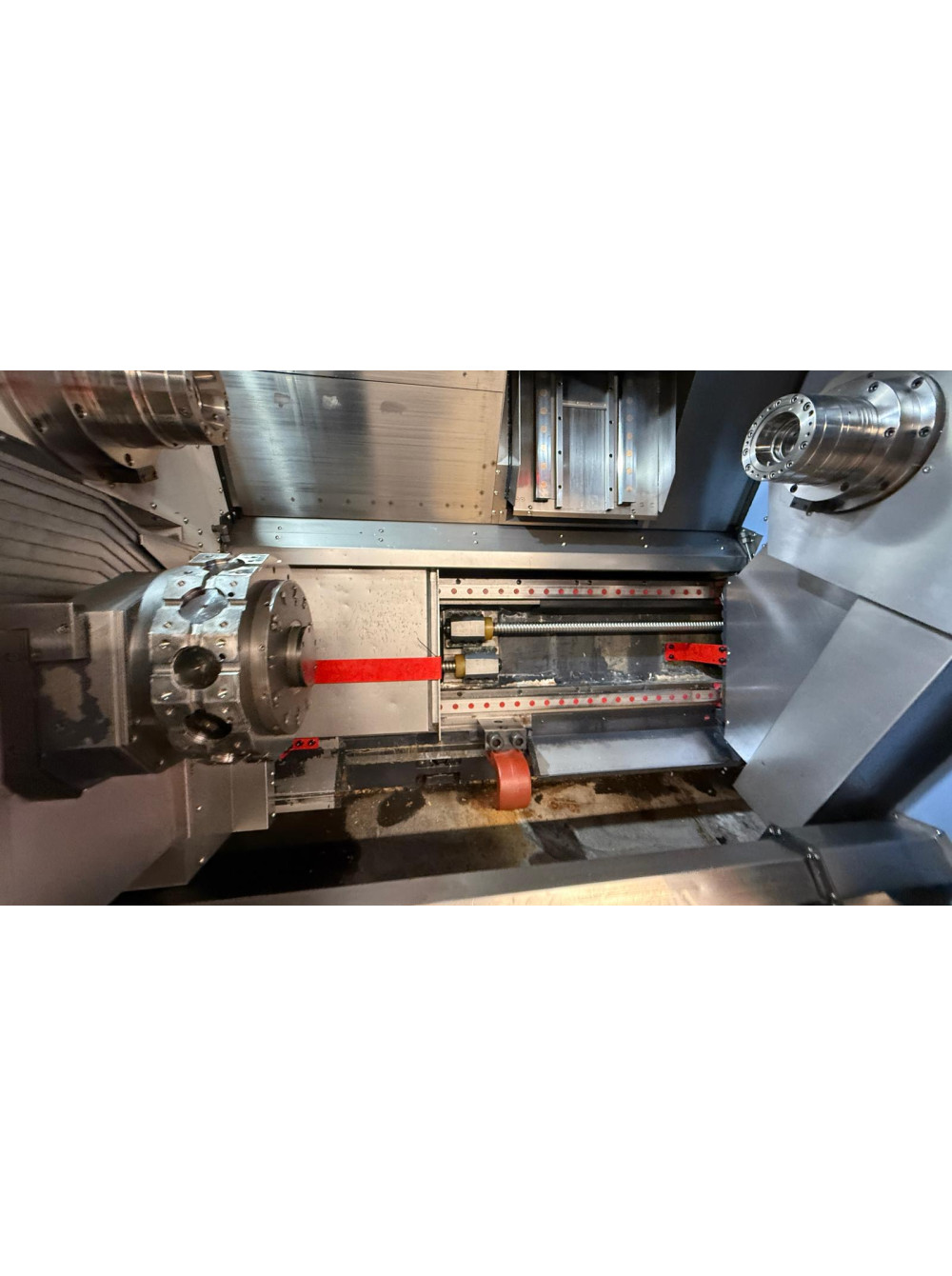

Револьверна головка:
Тип: дискова
Кріплення інструменту: BMT 55P
Кількість позицій: 12
Потужність приводу інструменту: 5,5 / 1,1 кВт
Макс. обертова швидкість: 5000 об/хв
Макс. момент: 47 Н·м

Подачі:
Швидкий хід:

• X1, Z1, Z2: 36 м/хв

• Y: 26 м/хв

• X2: 24 м/хв

• A: 30 м/хв

• B: 42 м/хв

• C2: 400 об/хв

Габарити та маса:
Довжина: 4850 мм [опція – 5945 мм]
Ширина: 2525 мм [опція – 2490 мм]
Висота: 2805 мм
Маса: 12 000 кг [опція – 14 000 кг]
Висота центру шпинделя: 1245 мм

Енергоживлення та повітря:
Напруга: 3Ph AC 400V, 50 Hz
Споживана потужність: 88 кВА [опція – 89,8 кВА]
Тиск повітря: 5 бар
Витрата повітря: 800 л/хв
