Doosan PUMA MX 2500 | 22.07.2025

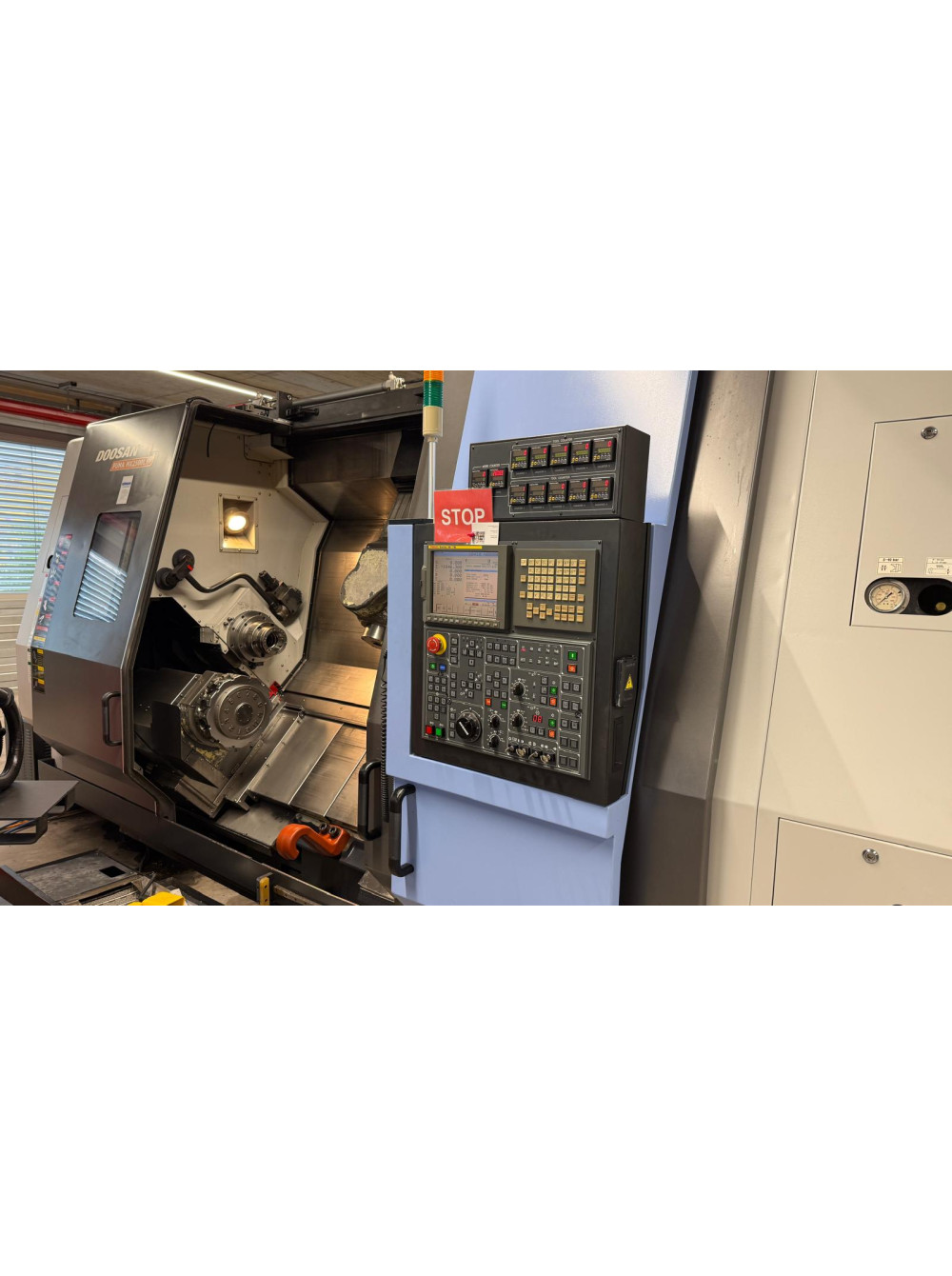

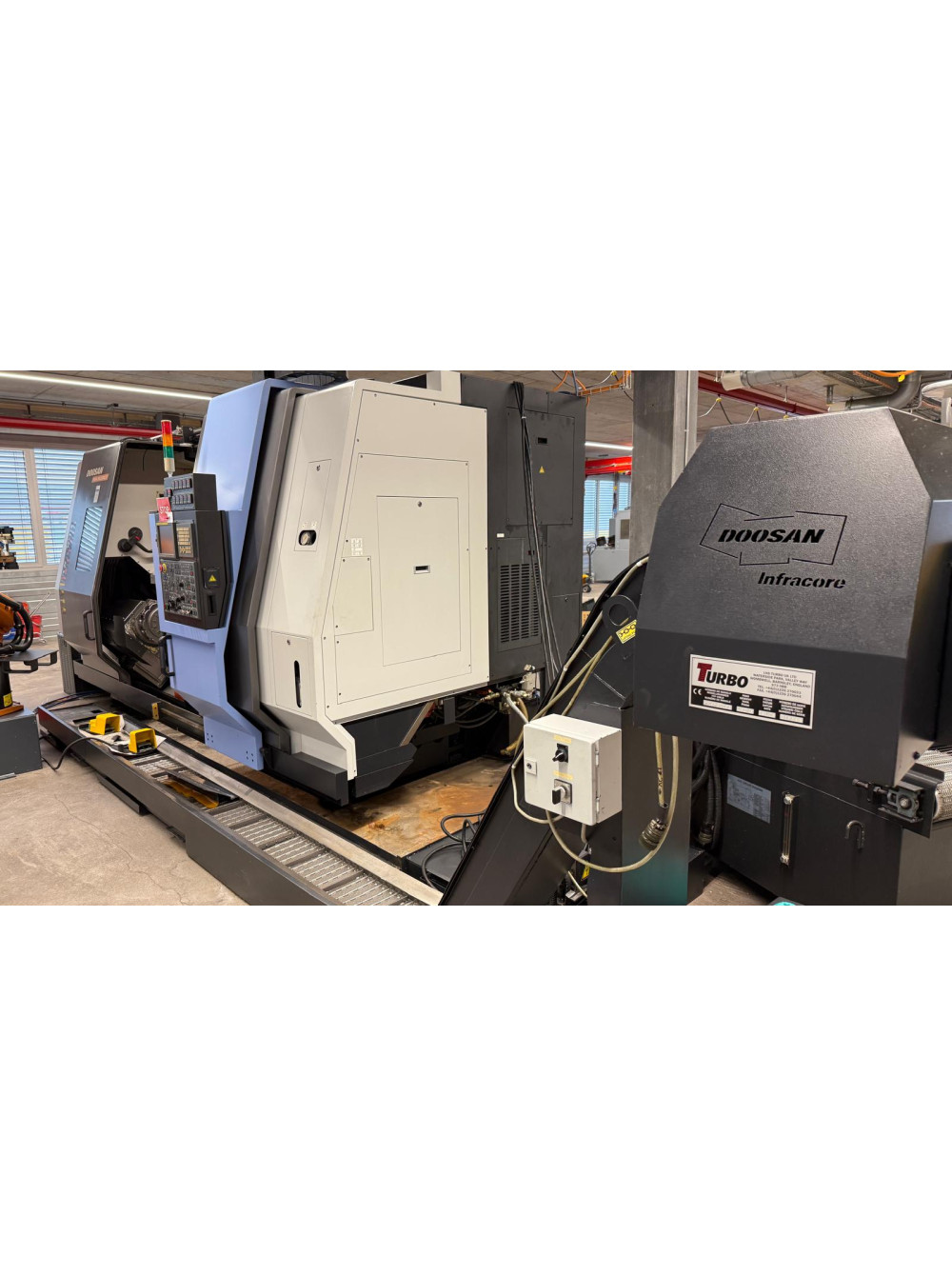

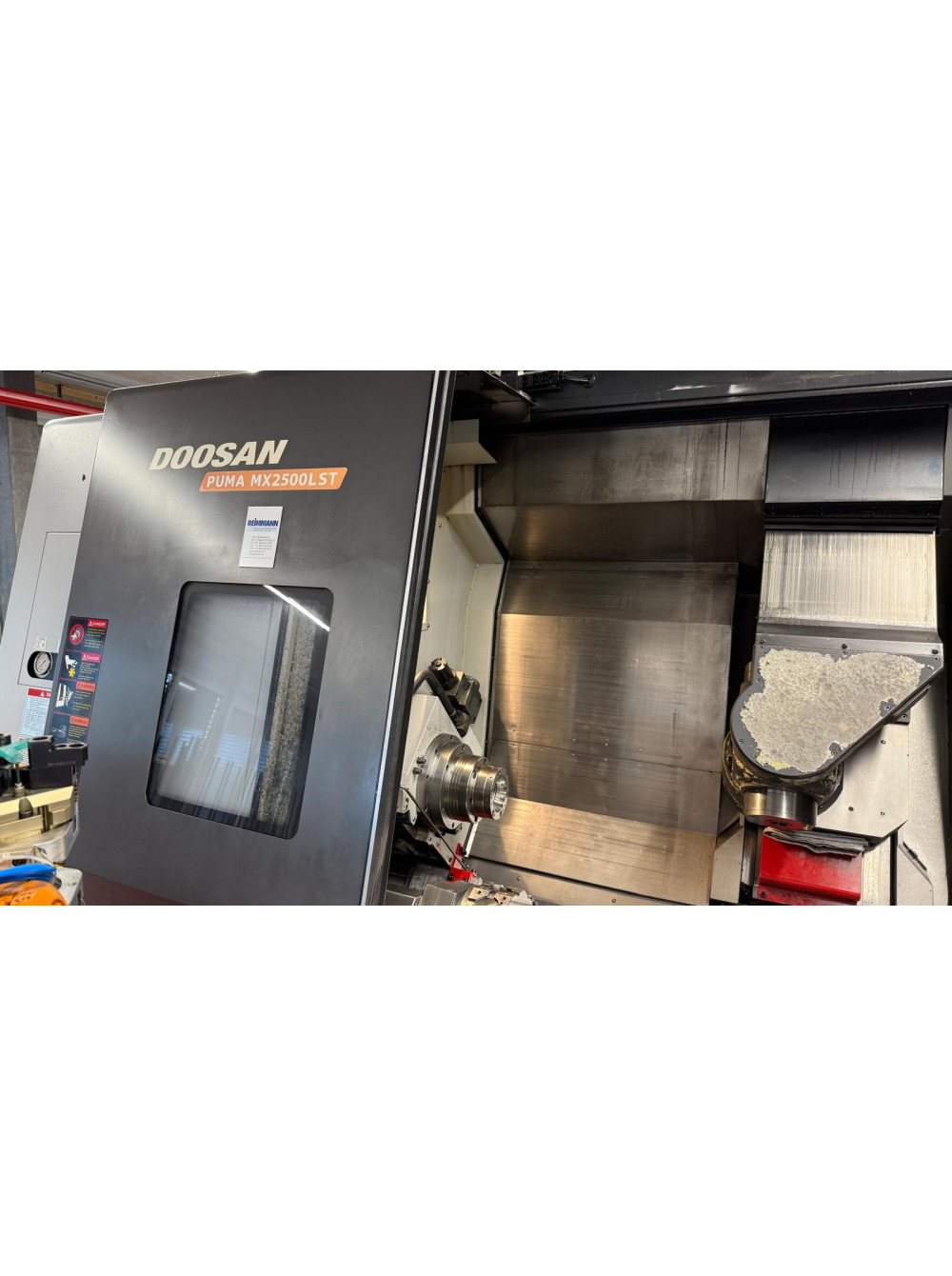

Doosan PUMA MX 2500

Виробник: Doosan
Країна: Південна Корея

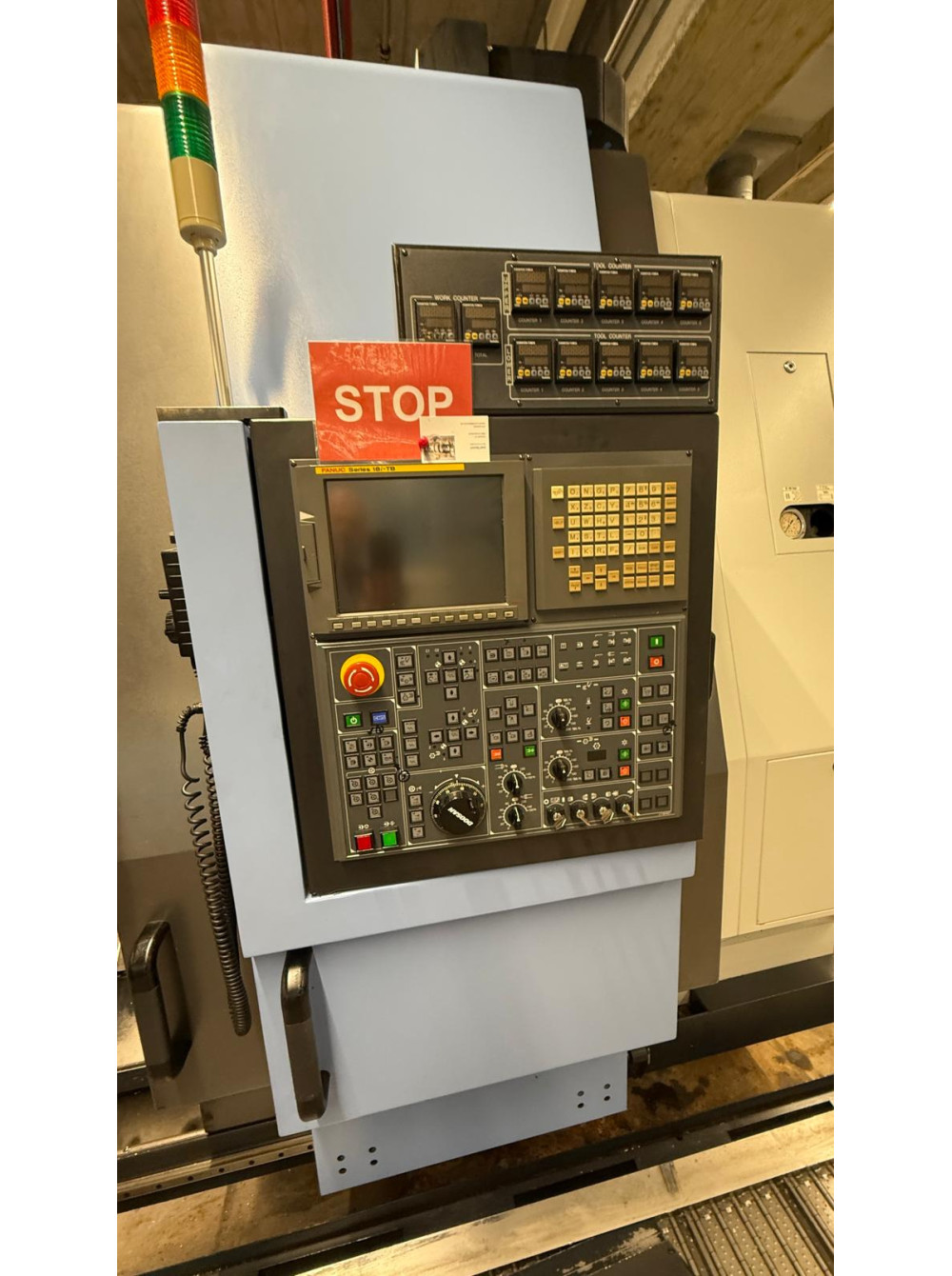

Система ЧПК: Fanuc 31i-B

Години роботи шпинделя: 3 024 год

Технічні характеристики:

Переміщення по осях:
Вісь X1: 565 мм
Вісь Z1: 1050 мм
Вісь Y: ±85 мм (170 мм)
Вісь A (супорт): 1050 мм
Вісь B: ±120° (240°)
Вісь C1: 360°, індексація 0,001°

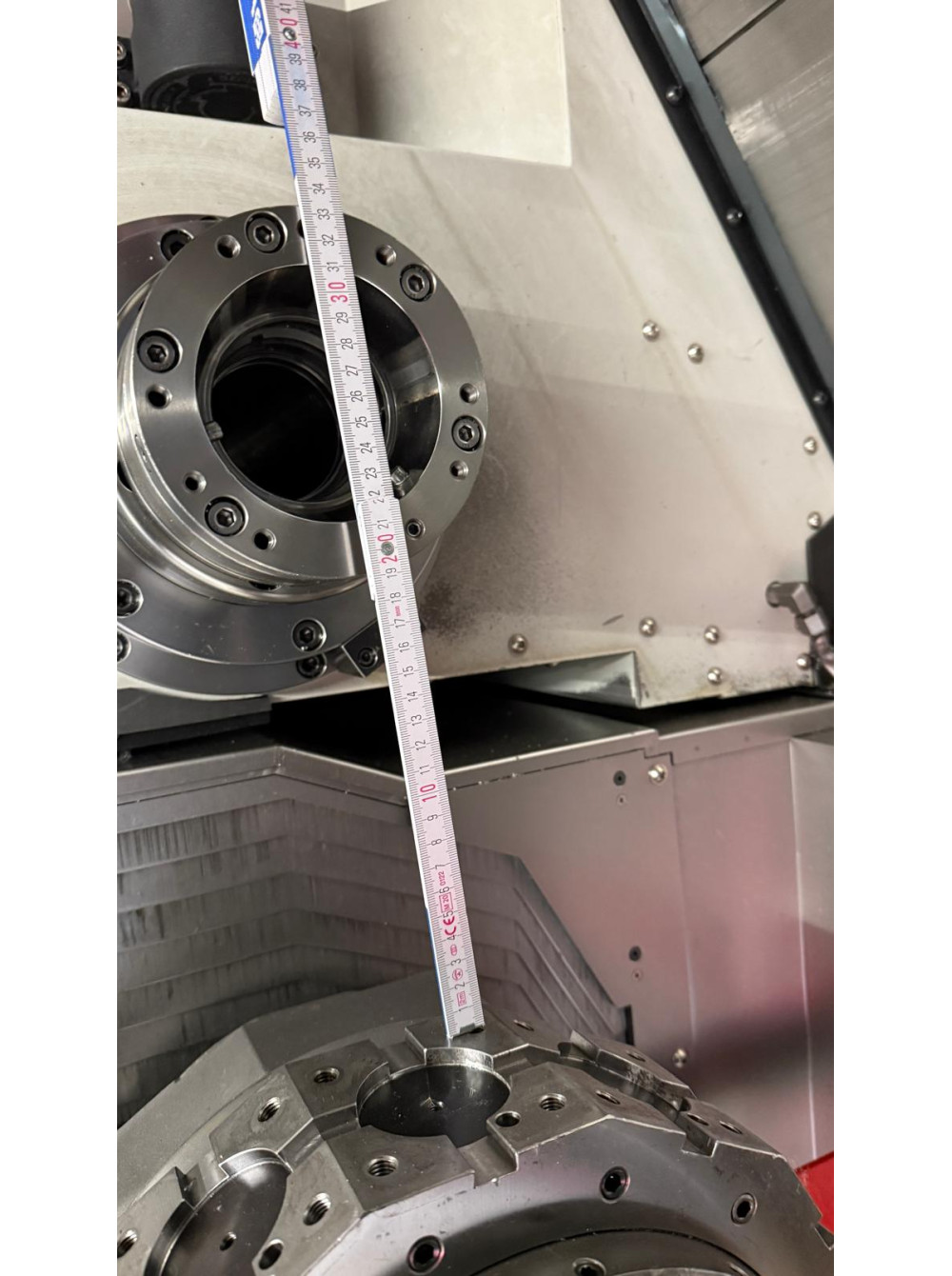

Шпиндельна головка (ліва):

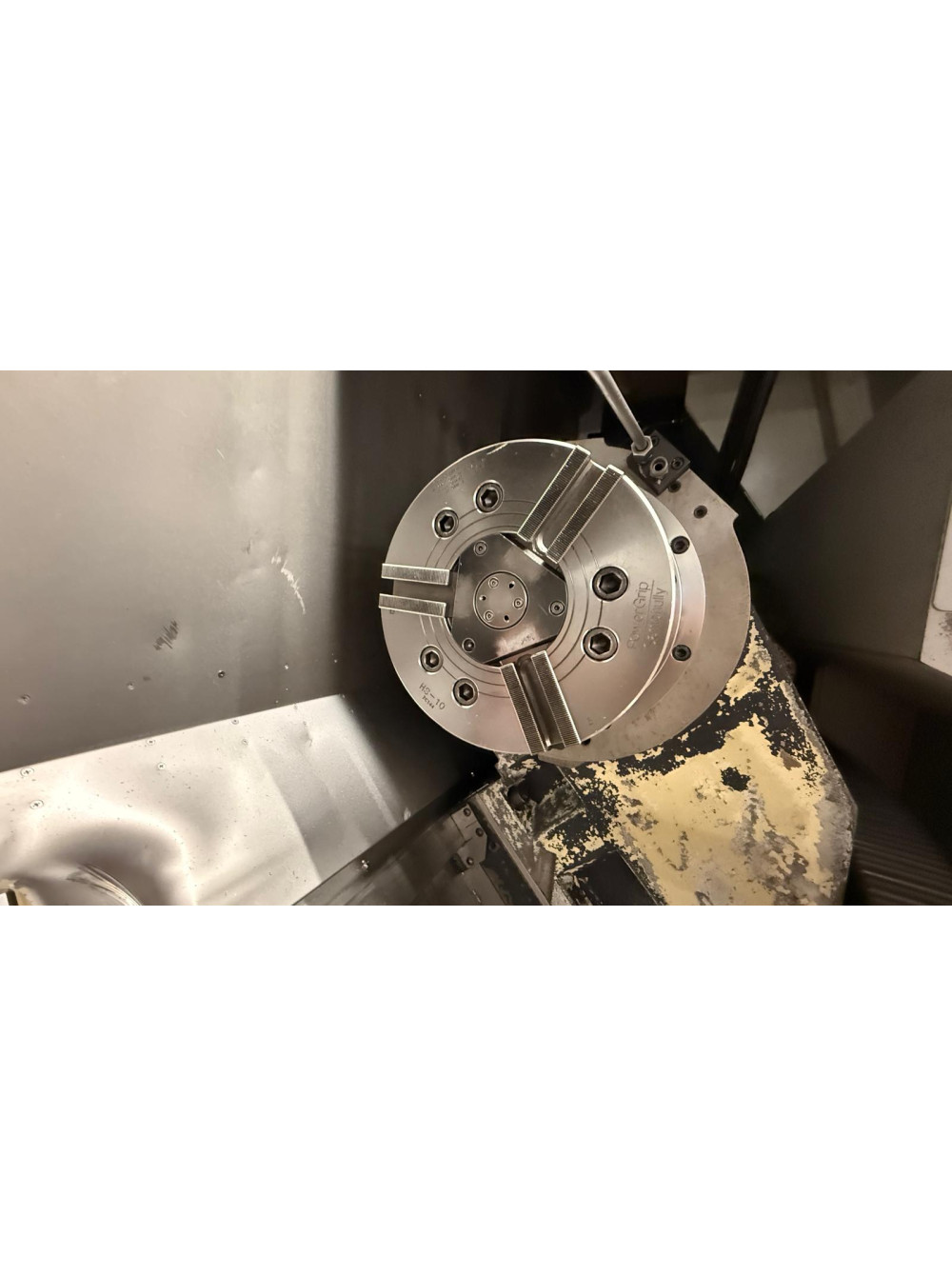

Патрон: Ø255 мм (10")
Спінделеносій: A2-8
Отвір шпинделя: Ø86 мм
Отвір тягової трубки: Ø77 мм
Потужність приводу (30 хв / постійна): 26 / 22 кВт
Максимальна швидкість обертання: 4000 об/хв
Максимальний крутний момент: 700 Н·м

Фрезерна шпиндельна головка:
Система кріплення: Capto C6 (опція – HSK-A63)
Швидкість обертання: до 12 000 об/хв
Потужність: 22 / 18,5 / 15 кВт
Макс. крутний момент: 118 Н·м
Індексація осі B: 0,001°
Час переіндексації: 2 с

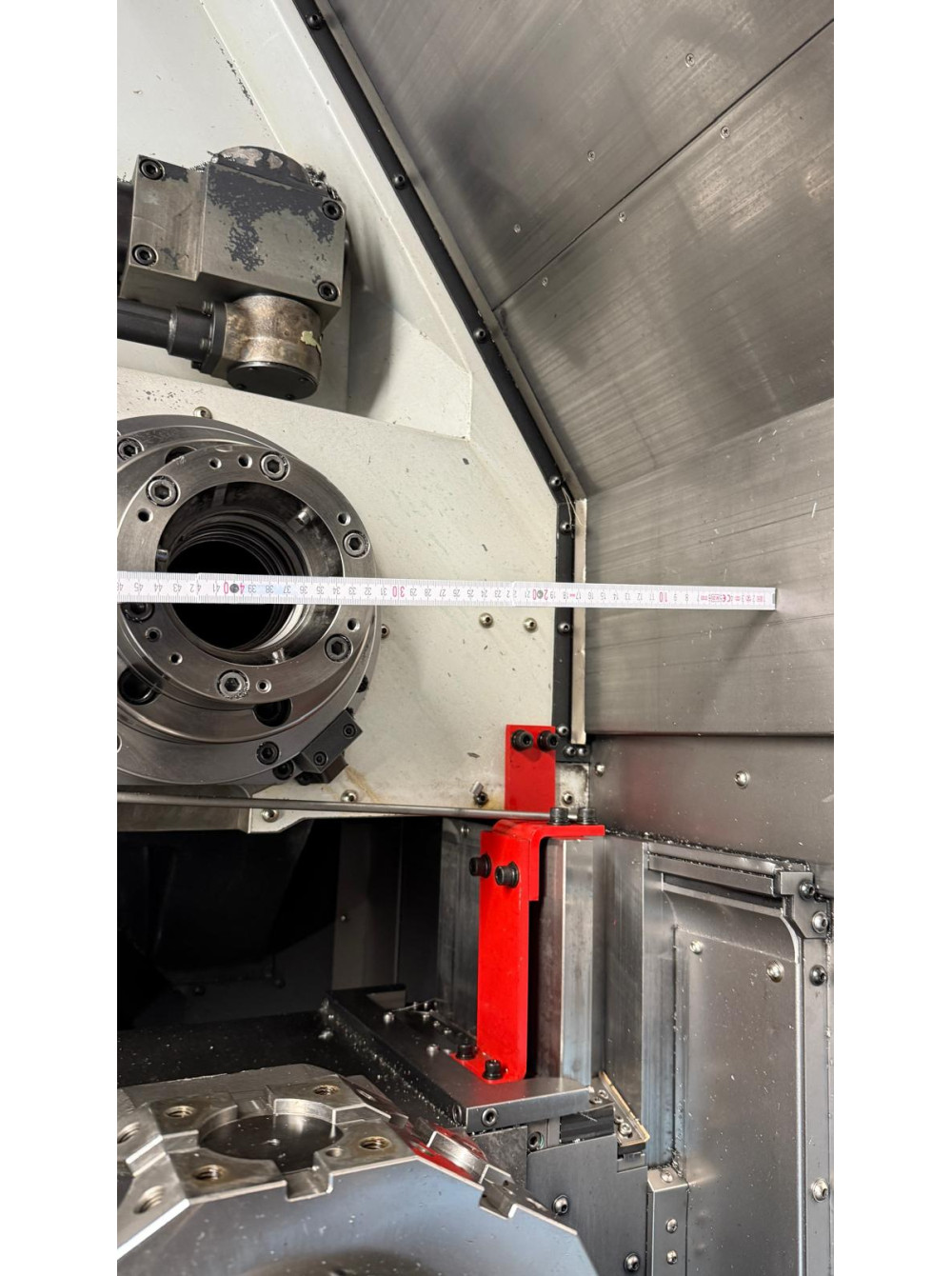

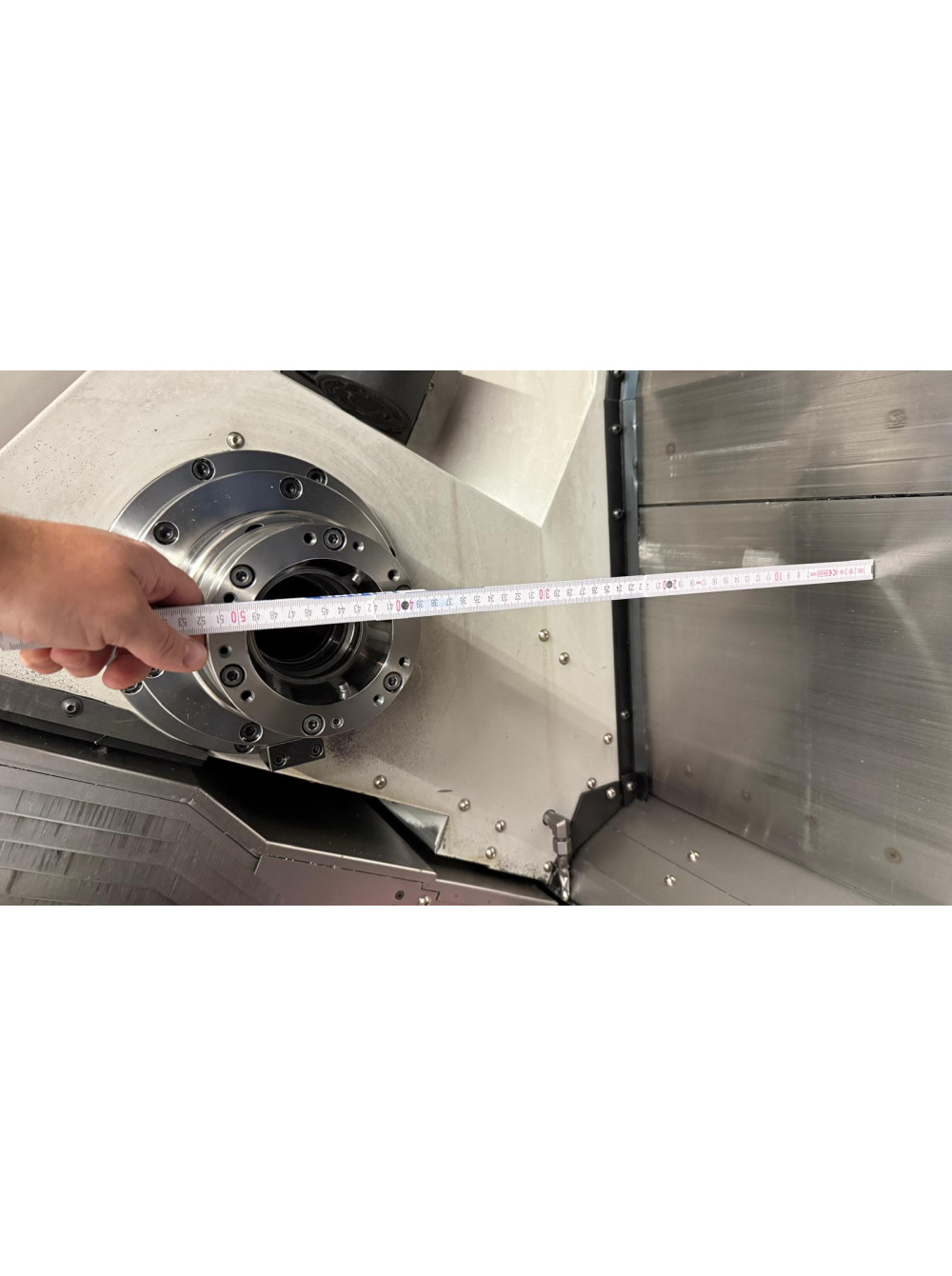

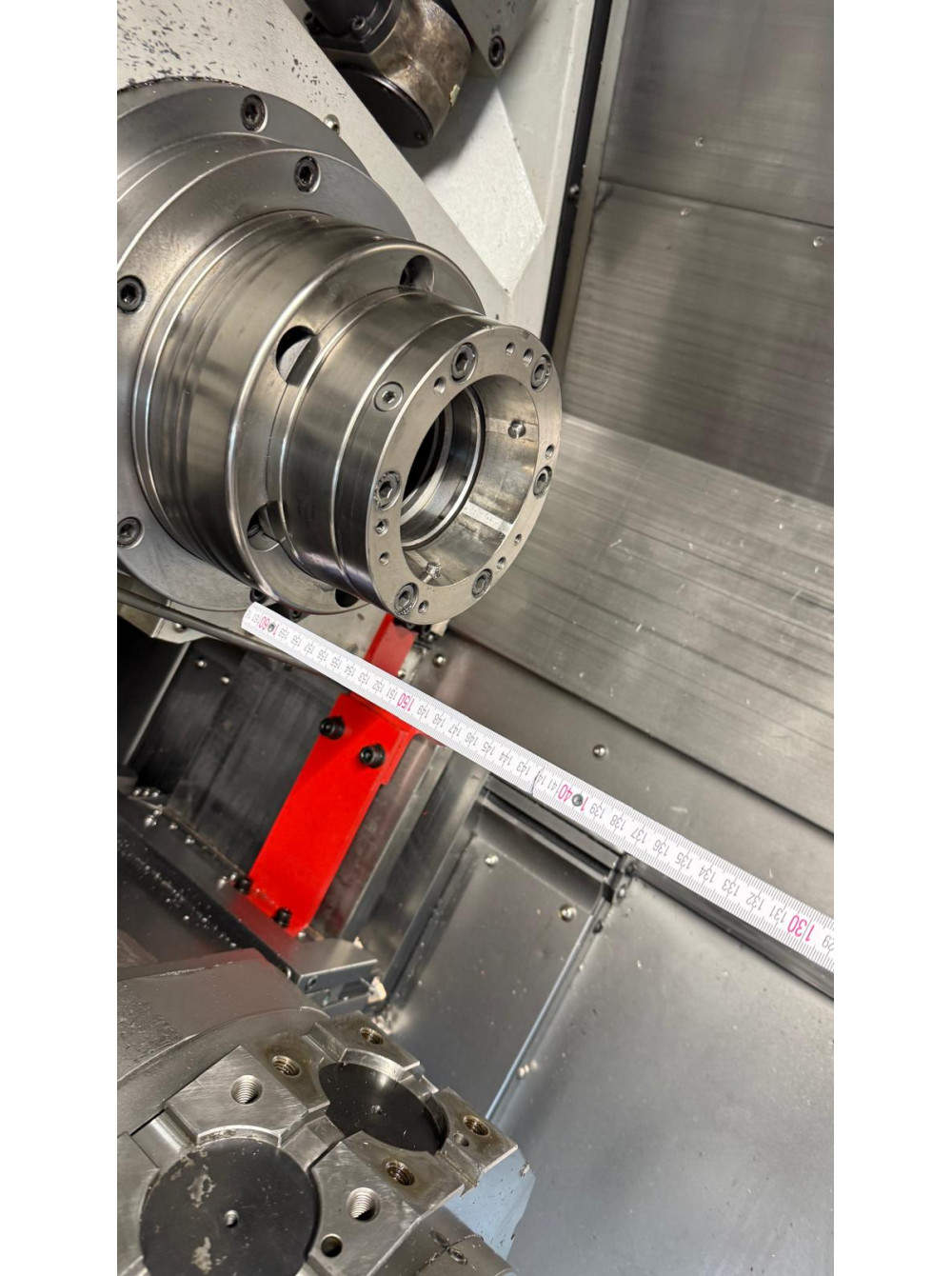

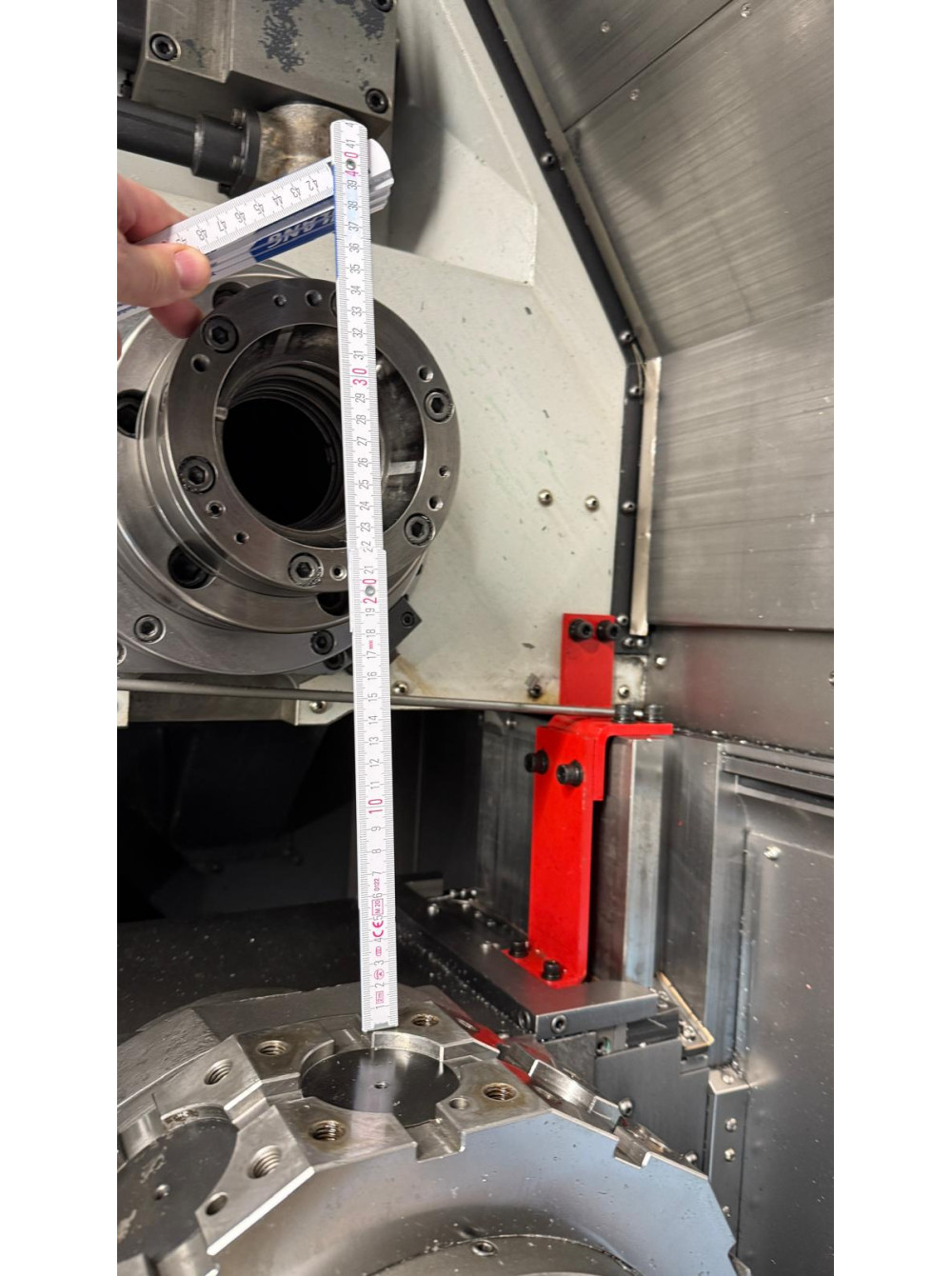

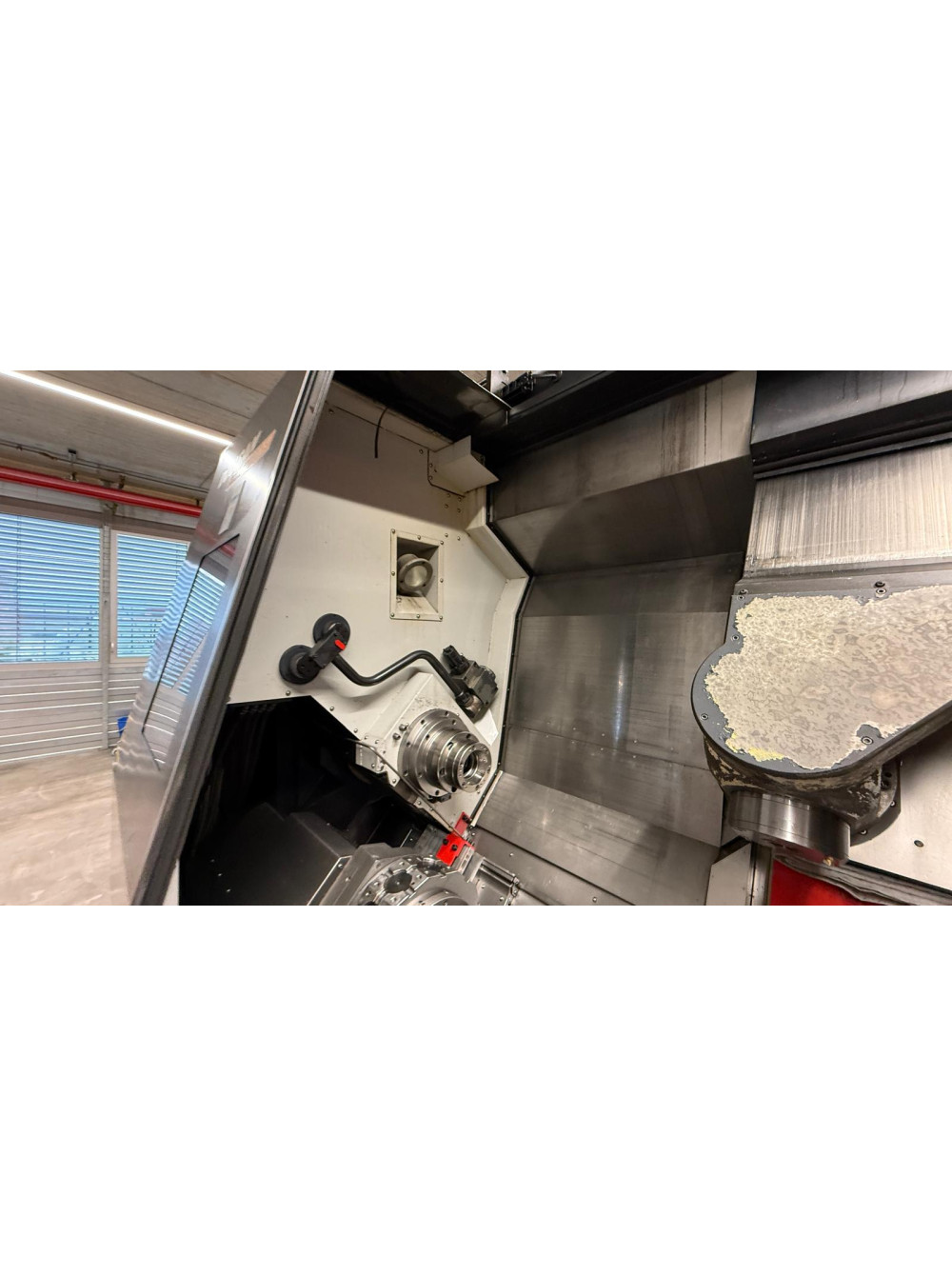

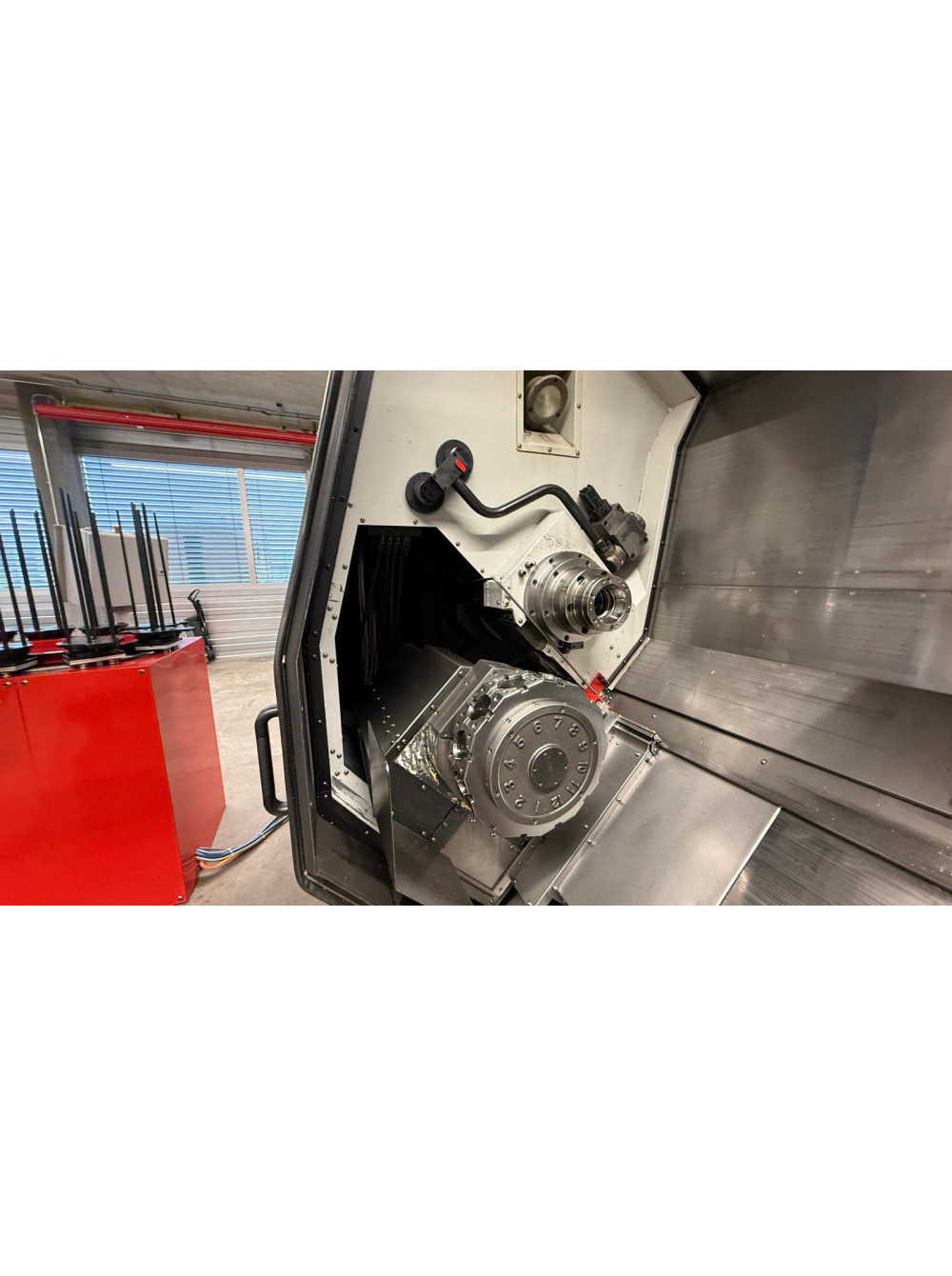

Робоча зона:
Максимальний діаметр обробки: 760 мм
Рекомендований діаметр у патроні: 255 мм
Максимальна довжина обробки: 1540 мм
Обробка з прутка: до Ø76 мм
Максимальна вага заготовки з центром: 260 кг (520 кг)

Інструментальний магазин:
Кількість позицій: 40 (опція – 80)
Макс. діаметр інструменту: 90 мм (130 мм при вільних сусідніх позиціях)
Максимальна довжина інструменту: 400 мм
Максимальна вага інструменту: 10 кг
Тип інструментообміну: фіксоване позиціонування
Час заміни інструменту: 2 с
Час заміни інструменту «стружка–стружка»: 10 с

Подачі:
Швидкий хід X/Z: 36 м/хв
Швидкий хід Y: 26 м/хв
Швидкий хід A: 30 м/хв
Швидкий хід B: 42 м/хв
Швидкість C1: 400 об/хв

Габарити та енергоспоживання:
Довжина: 5125 мм
Ширина: 2625 мм
Висота: 3025 мм
Маса: 14 900 кг
Загальне споживання потужності: 69,37 кВА
Робоча напруга: 3Ph-AC 400V, 50 Hz
Подача стисненого повітря: 5 бар, 800 л/хв
