Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

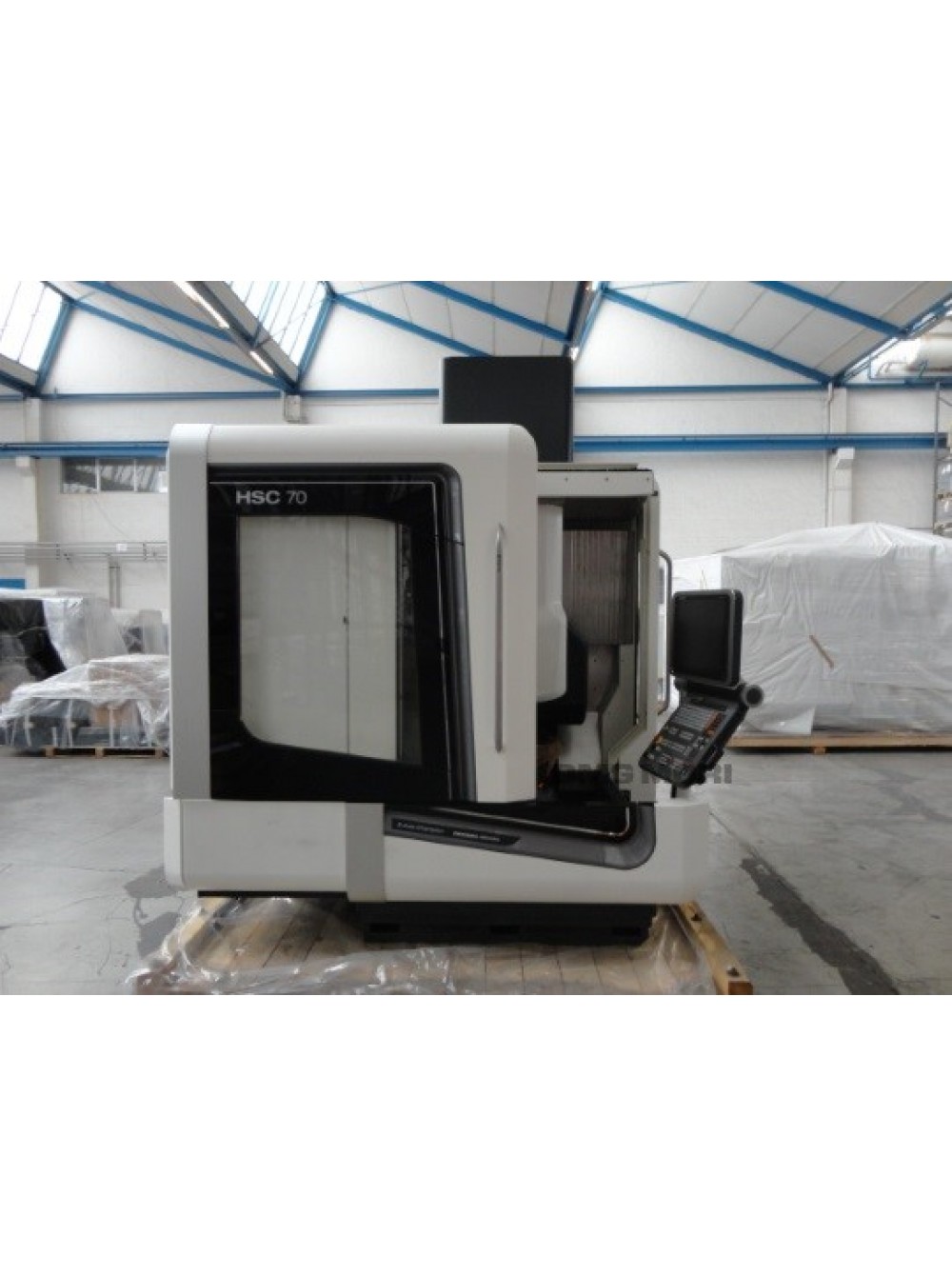

HSC 70 linear
422,980.00 EUR
Акция 179 900,00 евро
Основные машинные данные
Прецизионный высокоскоростной обрабатывающий, 5-ти осевой центр
- Активное охлаждение электрического шкафа
- Контроль температуры рамы
- Система прямого измерения
- Поднос для стружки, замена охлаждающей жидкости / продувки воздухом
- Полная кабина, включая 2-ю дверь
Производитель DECKEL MAHO
Год выпуска 2014
3D-Control Heidenhain TNC 640
Производитель Heidenhain
Вид 3D-Контроль

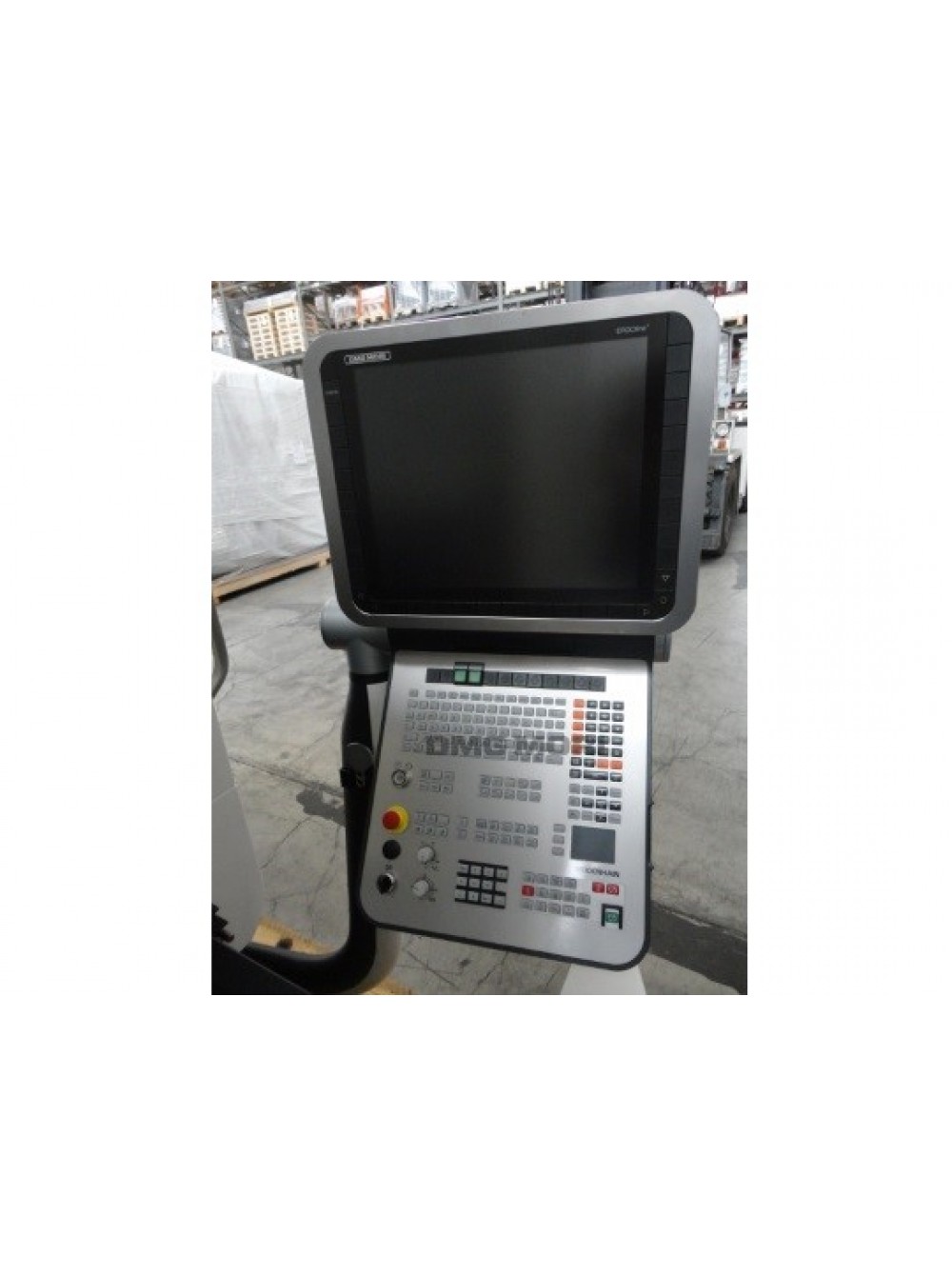

ERGOline® Control, дисплей 19 дюймов
Технические данные
Конус шпинделя HSK-A 63
Подача продольная 1-50000 мм / мин
Ускоренный продольный 50 м / мин
X - 650 мм
Y - 600 мм
Z - 380 мм
Устройство смены инструмента
Тип цепочки магазинов
Тип захвата Двойной захват
Количество инструментов 30
Оборудование
Ускоренная подача и ускоренный ход,
X / Y / Z 50 м / мин // 164,05 фут / мин,
Ось вращения с приводом крутящего момента,
Ускорение по осям X / Y / Z 6 м / с² // 19,68 фут / с²,
Активный охлаждение для шпинделя, направляющих,
ШВП
HSC70 с 5-осевой спецификацией
зона зажима Ø 600 мм // Ø 23,61 дюйма
диапазон поворота оси B + 20 / -110 °; Ось C 360 °
нагрузка на стол макс. 500 кг // 1102,31 фунта
абсолютные измерительные системы (оптические линейки)
включая постоянное охлаждение двигателей осей B и C
Скорость шпинделя от 20 до 28000 об / мин
в рамках охлаждения вала
включая MPC Machine Protection Control
(отличается от стандартного)
Мощность привода (100% постоянного тока) 20 кВт
Мощность привода (40% постоянного тока) 30 кВт
Диапазон скоростей 20 - 28000 об / мин
Конус шпинделя HSK-A 63
Инфракрасный датчик касания
тип Blum TC 52
Инструмент для измерения Blum Laser
Бесконтактная оптическая система измерения инструмента
включая калибровочный инструмент
Сигнальная лампа 4-х цветная
Красный: общая ошибка
Желтый: необходимо вмешательство
Зеленый: автоматический режим
Синий: режим настройки
Производственная упаковка 600л с ICS
с внутренней подачей охлаждающей жидкости (ICS)
включая бумажный фильтр,
транспортер стружки (скребковый)
40 бар / 23 л / мин / бак 600 л
вращающееся окно четкого обзора,
(рекомендуется: многослойное безопасное стекло)
Ручное вмешательство при открытых дверях
площади обработки.
Крышка Portal V2A
Площадь / Вес
Размеры (Д x Ш x В) 2,92 x 2,42 x 2,88 (3,0) м
Вес ок. 9600 кг
| Фрезерні ЧПК | |
| Вісь X | 650 |
| Вісь Y | 600 |
| Вісь Z | 380 |
| Швидкість шпінделя | 28000 |
| Кількість осей | 5 |
| Система управління | Heidenhain |
| Рік випуску | 2014 |
| Вісь X діапазон | 500-699 |
| Вісь Y діапазон | 500-699 |
