Приблизно з 2009 року Deckel-Maho-Gildemeister (DMG) розпочав стратегічне партнерство з японською компанією Mori Seiki, створивши організацію DMG-Mori Seiki. Дві корпорації не злилися повністю, але вони обмінюються інженерними, маркетинговими та іншими ресурсами.
Основні продукти компанії — верстати з ЧПК та периферія (токарні, двошпиндельні, багатовісні багатоцільові, фрезерні, горизонтальні багатоцільові верстати, п'ятиосьові багатоцільові, горизонтальні лінійні багатоцільові верстати з приводом, операційні системи, системи підтримки, комп'ютерні мережі і так далі). У Морі Сейкі 29 дочірніх компаній та 6 асоційованих компаній.
Вся продукція фірми отримує підтримку та обслуговується впродовж усього життєвого циклу.

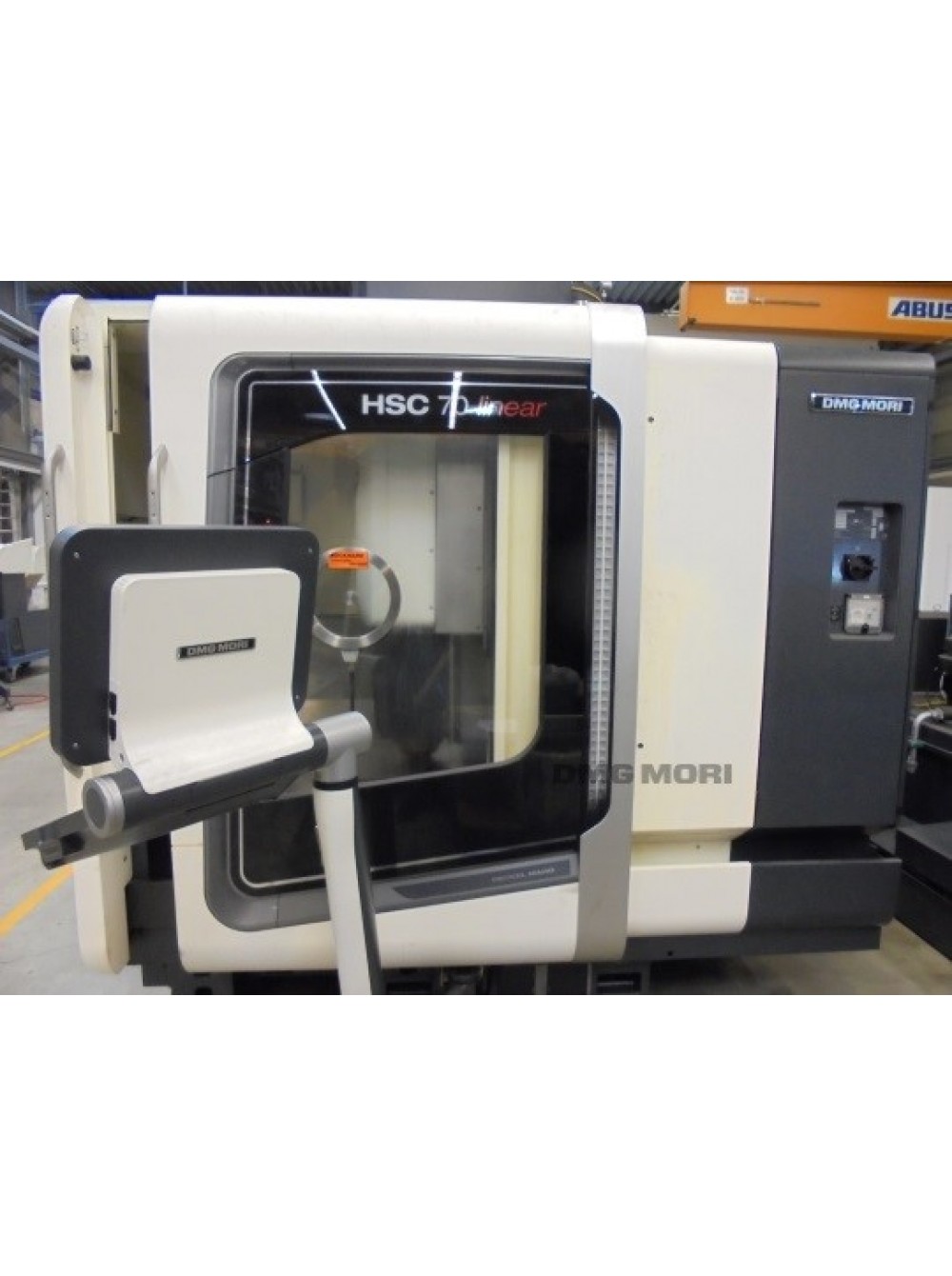

HSC 70 linear
433,860.00 EUR
199 900,00 евро
Основные машинные данные
Прецизионный центр
- Пакет линейного привода
- Активное охлаждение шпинделя, линейных приводов
и электрический шкаф
- Контроль температуры рамы
- Система прямого измерения
Поддон для стружки, замена охлаждающей жидкости / продувки воздухом
- Полная кабина, включая 2-ю дверь
Производитель DECKEL MAHO(Германия)
Год выпуска 2015

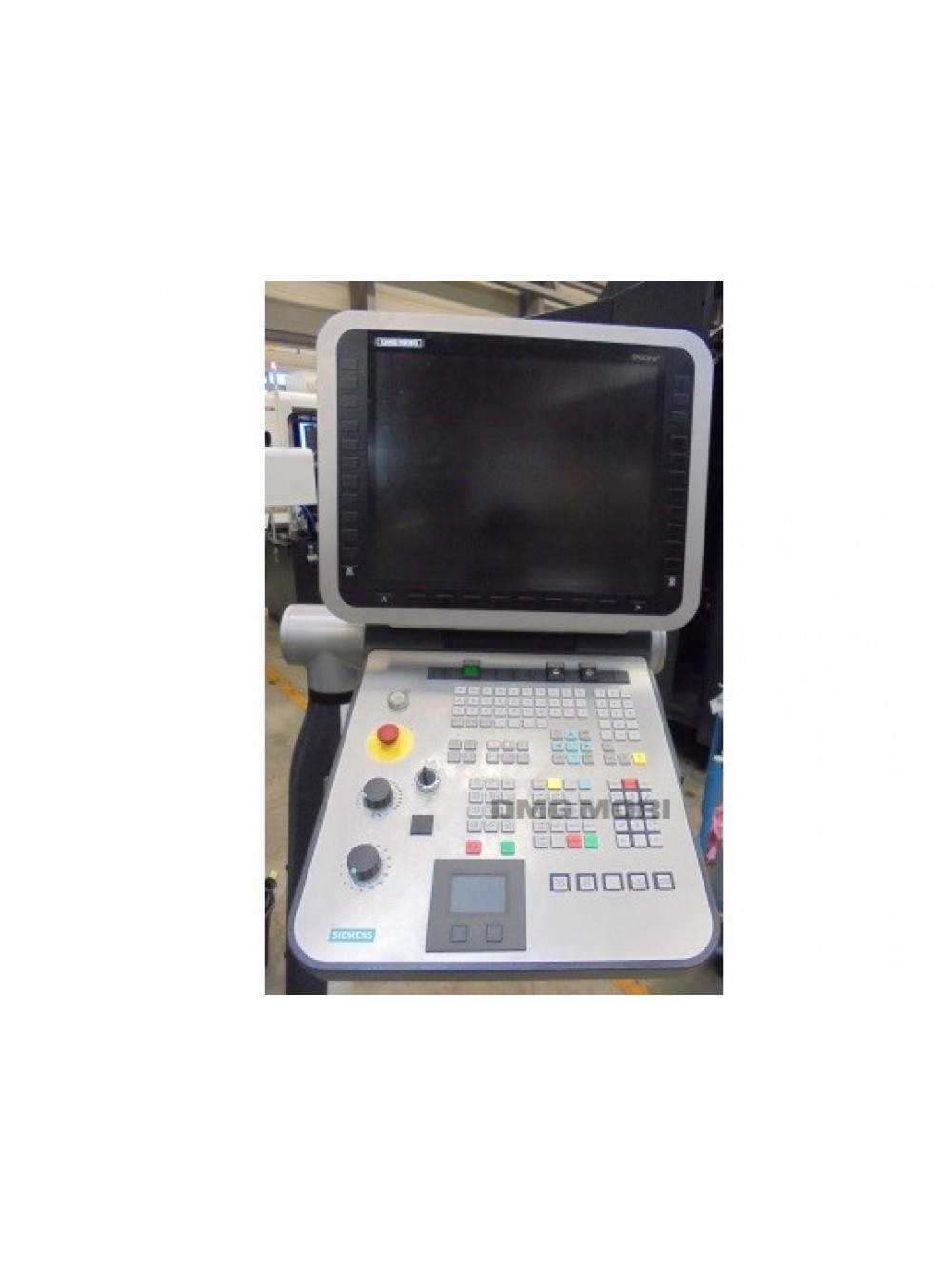

3D-управление Siemens 840D sl Operate
Производитель Siemens
Вид 3D-Контроль
Подробное описание Пользовательский интерфейс Sinumerik Operate
ERGOline® control, дисплей 19 '
Технические данные
Конус шпинделя HSK-A 63
Подача продольная 1-80000 мм / мин
Ускоренный продольный 80 м / мин
X 650 мм
Y 600 мм
Z 380 мм
Устройство смены инструмента
Количество инструментов 120
Площадь / Вес
Размеры (Д x Ш x В) 7,28 x 6,63 x 3 м
Вес ок. 9600 кг
Оборудование

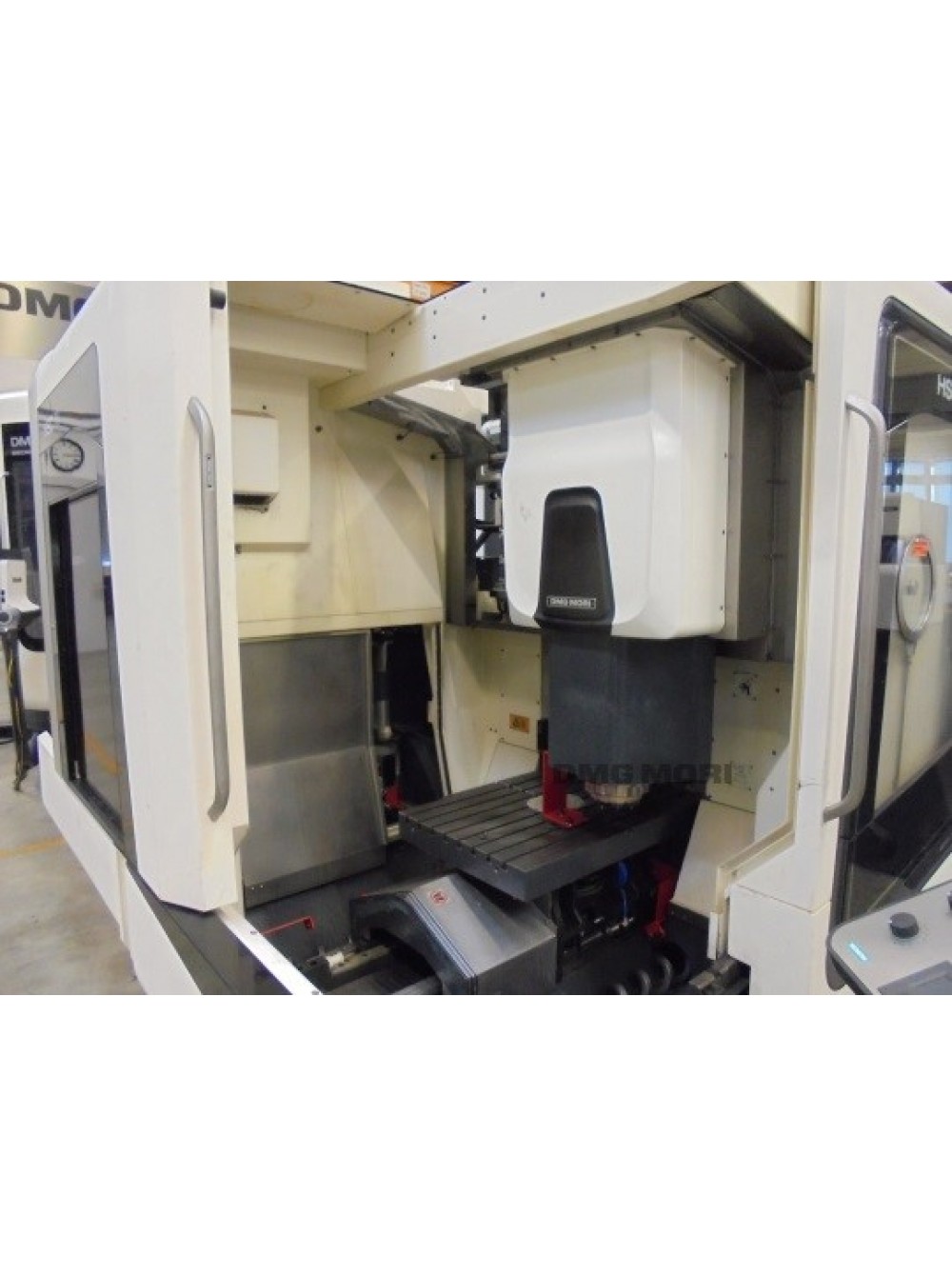

Жесткий стол
область зажима 850 x 600 мм // 33,46 x 23,62 дюйма
погрузочный вес макс.700 кг // 1543,23 фунта
Скорость вращения шпинделя до 28000 об / мин. Охлаждение вала.
включая MPC Machine Protection Control
(отличается от стандартного)
Мощность привода (100% постоянного тока) 20 кВт
Мощность привода (40% постоянного тока) 30 кВт
Диапазон скоростей 20 - 28000 об / мин
Конус шпинделя HSK-A 63
Магазин инструментов 120 мест
Цепной магазин с двойным захватом
Инфракрасный измерительный зонд TS 649
Инфракрасный датчик касания
сделать Heidenhain TS 649
Инструмент для измерения Blum Laser
Бесконтактная оптическая система измерения инструмента
включая калибровочный инструмент
Сигнальная лампа 4-х цветная
Красный: общая ошибка
Желтый: необходимо вмешательство
Зеленый: автоматический режим
Синий: режим настройки
Производственный пакет подачи СОЖ. 980л. бак СОЖ ICS Tempering
с внутренней подачей охлаждающей жидкости (ICS)
Специальный контроль температуры охлаждающей жидкости для
больше кинематической устойчивости.
Включая бумажный фильтр,
устройство для темперирования и перемешивания охлаждающей жидкости,
транспортер стружки (скребковый)
40 бар / 23 л / мин / бак 980 л
вращающееся окно четкого обзора,
(рекомендуется: многослойное безопасное стекло)
Пистолет для удаления стружки
Подача воздуха через центр шпинделя всухую
активируется функцией M,
(до 28000 об / мин и выше)
Скоростные настройки
Выбор оптимального режима фрезерования
для следующего шага обработки.
Ручное вмешательство при открытых дверях
площади обработки.
Отпустите после заполнения контрольного листа.
Защитное стекло на двери оператора и боковой панели
Ламинированное безопасное стекло
у двери оператора и боковой панели
DMG MORI Netservice - клиент
Квалифицированная поддержка через Интернет
удаленная диагностика
Будет установлен на внешний ПК!
- Автоматическая подъемная дверь в передней части кабины
- стандартный электрический интерфейс Profibus
с расширением DNC от DMG MORI Systems
* пневматическое управление u.
Контроль нулевой точки зажимной системы
* механическая подготовка к подключению
сепаратор масляного тумана
| Фрезерні ЧПК | |
| Вісь X | 650 |
| Вісь Y | 600 |
| Вісь Z | 380 |
| Швидкість шпінделя | 28000 |
| Кількість осей | 5 |
| Система управління | Siemens |
| Рік випуску | 2015 |
| Вісь X діапазон | 500-699 |
| Вісь Y діапазон | 500-699 |
